Priemyselné potrubné systémy zriedka fungujú za rovnakých podmienok. Rozmery potrubia, teplota plynu, tlak, pohyb, zaťaženie časticami, chemická expozícia a rozmiestnenie zariadení sa môžu v jednotlivých inštaláciách podstatne líšiť. Z tohto dôvodu...dilatačný spoj z tkaniny na mieruby sa mali navrhovať na základe skutočných prevádzkových údajov, a nie vyberať len podľa menovitej veľkosti potrubia.

BSTFLEX vyrábadilatačné škáry z nekovových tkanín na mierupre priemyselné potrubia horúceho vzduchu, výfukových plynov, spalín a procesných plynov. Okrúhle, obdĺžnikové, štvorcové a neštandardné konfigurácie je možné vyrobiť podľa výkresov zákazníka, existujúcich rozmerov spojov a prevádzkových podmienok projektu.

Náš výrobný rozsah zahŕňa flexibilné pásy, viacvrstvové tkaninové konštrukcie, izolované spoje, náhradné dilatačné spoje a kompletné montované zostavy pre OEM zariadenia, nové inštalácie, projekty údržby a výmeny zariadení po odstavení zariadení.

Tkaninové dilatačné škáry vybudované okolo potrubného systému

Tkaninový dilatačný spoj nie je len kus vysokoteplotnej tkaniny inštalovaný medzi dve príruby. V priemyselnom potrubnom systéme musí flexibilná časť spolupracovať s okolitým zariadením a zároveň sa prispôsobiť požadovanému pohybu a zachovať vhodné tesnenie a tepelné vlastnosti.

Dizajn môže musieť zohľadniť:

• Axiálna kompresia a extenzia
• Horizontálny a vertikálny laterálny posun
• Uhlový pohyb
• Kombinovaný viacsmerový pohyb
• Tepelné cyklovanie
• Vibrácie zariadenia
• Pozitívny alebo negatívny tlak v potrubí
• Expozícia horúcemu plynu
• Vlhkosť a chemické kondenzáty
• Prach, popolček a abrazívne častice
• Nesprávne zarovnanie inštalácie

BSTFLEX vyhodnotí tieto podmienky pred určením flexibilného materiálového systému, geometrie, usporiadania izolácie a konštrukcie upevnenia.

Možnosti zákazkovej výroby

Priemyselné dilatačné škáry majú často rozmery a prevádzkové požiadavky, ktoré nezodpovedajú štandardnej položke v katalógu. BSTFLEX podporuje projektovo špecifickú výrobu pre nové zariadenia aj náhradné aplikácie.

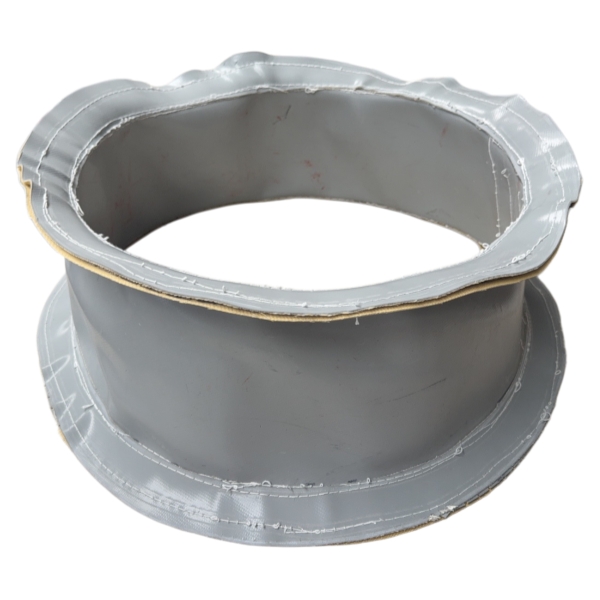

Okrúhle tkaninové dilatačné škáry

Okrúhle tkaninové kompenzátory sa bežne inštalujú do valcových potrubí, prípojok ventilátorov, odsávacích systémov a potrubí procesného vzduchu.

Pre kruhový spoj na mieru technické údaje zvyčajne zahŕňajú priemer potrubia, rozmery, pohyb, prevádzkovú teplotu, tlak a procesné médium. Flexibilnú konštrukciu je potom možné vyvinúť podľa skutočnej inštalácie, a nie sa spoliehať len na priemer.

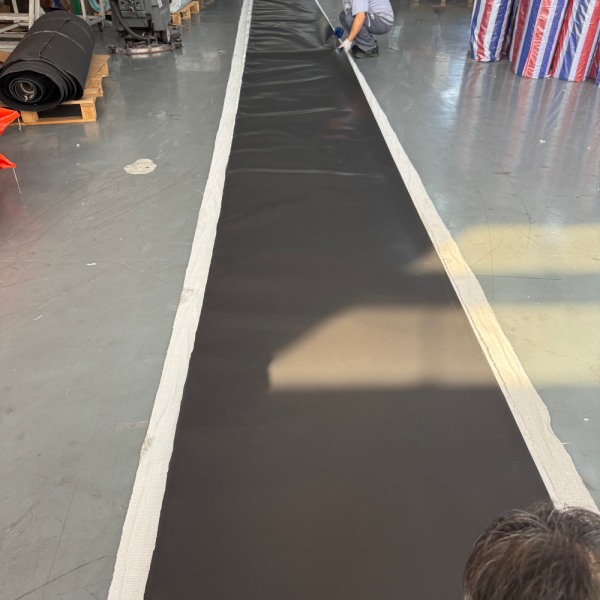

Okrúhle prevedenia je možné dodať ako flexibilné pásy alebo ako zostavy v závislosti od existujúceho usporiadania potrubí zákazníka.

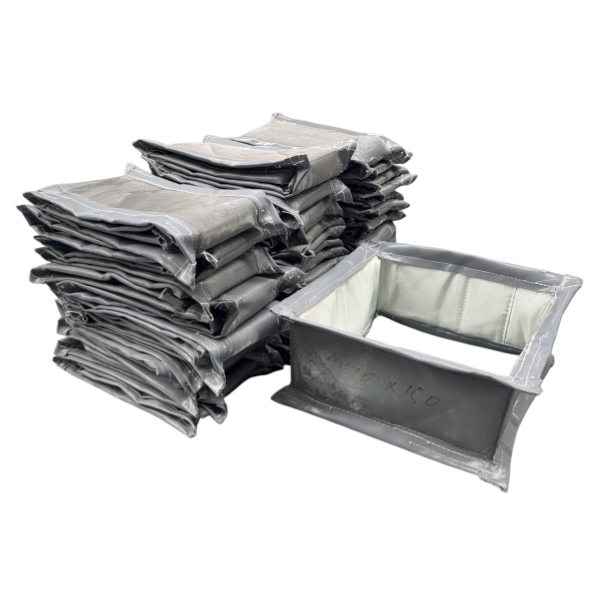

Výroba obdĺžnikových tkaninových dilatačných škár

Veľké kotly, pece, systémy na úpravu vzduchu, zariadenia na výrobu energie a procesné závody často používajú obdĺžnikové potrubia.

Aobdĺžniková dilatačná škára tkaninyvyžaduje si osobitnú pozornosť venovanú geometrii rohov, pretože štyri rohy a rovné strany reagujú odlišne na pohyb potrubia.

Pre obdĺžnikové aplikácie BSTFLEX vyhodnocuje:

• Šírka a výška potrubia
• Dĺžka tvárou v tvár
• Horizontálny laterálny pohyb
• Vertikálny laterálny pohyb
• Axiálna kompresia a extenzia
• Rohová konštrukcia
• Rozmery príruby
• Konfigurácia vnútornej vložky
• Smer prúdenia plynu
• Prevádzkový tlak

Podrobnú inžiniersku diskusiu nájdete v našom sprievodcoviObdĺžnikové tkaninové kompenzátory pre priemyselné potrubia.

Materiálové systémy pre dilatačné škáry na mieru

Neexistuje jediná vhodná konštrukcia tkaniny pre každý priemyselný dilatačný spoj. Výber materiálu závisí od toho, čo musí každá vrstva v rámci celej zostavy spĺňať.

Sklolaminátová tkanina

Sklolaminátové textílie môžu poskytnúť výstuž a tepelnú odolnosť v mnohých priemyselných aplikáciách potrubí. Rôzne väzby, hmotnosti a povrchové úpravy je možné vyhodnotiť podľa mechanických a tepelných požiadaviek spoja.

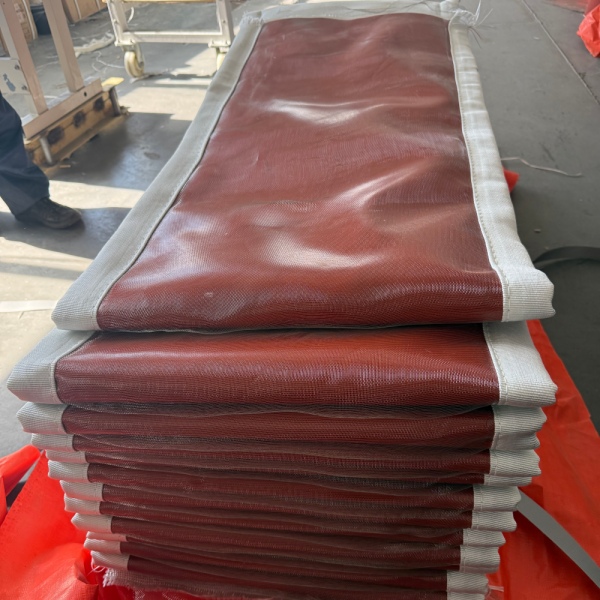

Silikónom potiahnutá tkanina

Silikónom potiahnuté sklolaminátové vlákno možno zvážiť tam, kde je dôležitá flexibilita, odolnosť voči prostrediu a tesniace vlastnosti v rámci príslušného teplotného rozsahu zvolenej konštrukcie.

Tkanina na báze PTFE

Materiály na báze PTFE sa môžu použiť tam, kde sa vyžaduje odolnosť flexibilného prvku voči agresívnym procesným médiám alebo vhodná plynotesná vrstva.

Kremičitá tkanina

V náročných tepelných prostrediach možno silikónovú textíliu považovať za súčasť viacvrstvového systému, kde vystavenie vyšším teplotám vyžaduje dodatočnú tepelnú ochranu.

Spoločnosť BSTFLEX vyrába a spracováva širokú škálutkaniny s vysokou teplotou, čo umožňuje vyhodnotenie flexibilného materiálového balíka podľa aplikácie, namiesto toho, aby sa textilný pás považoval za všeobecný komponent.

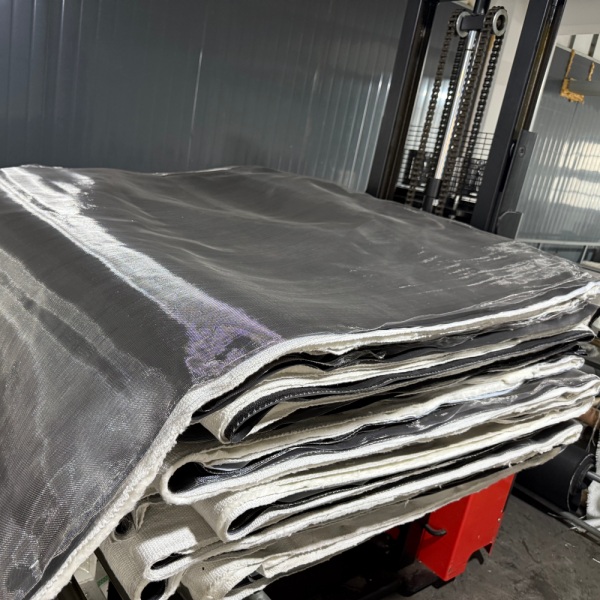

Prečo je často potrebná viacvrstvová konštrukcia

Náročná aplikácia priemyselného potrubia môže vyžadovať niekoľko materiálov pracujúcich spoločne, a nie jednu tkaninu vykonávajúcu všetky funkcie.

Viacvrstvová dilatačná škára môže byť navrhnutá tak, aby rôzne komponenty poskytovali:

• Plynové tesnenie
• Mechanické vystuženie
• Tepelná izolácia
• Ochrana pred vysokými teplotami
• Chemická odolnosť
• Ochrana proti oderu

Presné poradie vrstiev by malo byť určené procesnými podmienkami. Samotná maximálna teplota plynu nestačí na určenie celej dilatácie.

Vysokoteplotné tkaninové dilatačné škáry

Vysokoteplotné potrubné systémy vyžadujú viac než len výber tkaniny so zverejnenou teplotnou hodnotou.

Výrobca dilatačných škár by mal rozumieť normálnej prevádzkovej teplote, ako aj maximálnym alebo narušeným podmienkam, trvaniu expozície, rýchlosti plynu, usporiadaniu izolácie a teplote, ktorá skutočne dosahuje každú vrstvu flexibilného prvku.

V niektorých aplikáciách môžu izolačné vrstvy a vnútorná ochrana pred horúcimi plochami znížiť tepelné zaťaženie dosahujúce vonkajšie tesniace a výstužné materiály.

Spoločnosť BSTFLEX dokáže vyhodnotiť konštrukcie odolné voči vysokým teplotám pomocou kombinácií technických textílií, potiahnutých tkanín,96% vysokoteplotná silikagélová tkanina, izolačné a ochranné komponenty podľa požiadaviek projektu.

Tkaninové kompenzátory pre dymovody

Systémy odvodu spalín môžu vystaviť dilatačný spoj kombinácii tepla, vlhkosti, chemických látok, pevných častíc a neustáleho tepelného cyklovania.

Typické body inštalácie môžu zahŕňať:

• Potrubie kotla
• Pripojenia predhrievača vzduchu
• Pripojenia ventilátora s indukovaným ťahom
• Potrubie elektrostatického odlučovača
• Systémy filtračných vreciek
• Systémy na odsirenie spalín
• Pračky
• Pripojenia zásobníka
• Priemyselné výfukové potrubia

Pre tieto aplikácie môže byť chemický stav plynu a stav častíc rovnako dôležitý ako teplota. Ochranná vložka alebo iná vnútorná ochrana môže byť tiež potrebná tam, kde by vysoká rýchlosť plynu alebo abrazívne častice mohli priamo napádať flexibilný prvok.

Systémy potrubí s pozitívnym a negatívnym tlakom

Pri žiadosti o dilatačný spoj na mieru je potrebné uviesť údaje o tlaku.

Niektoré priemyselné potrubia pracujú pod pretlakom, zatiaľ čo systémy s núteným prievanom a odsávaním môžu pracovať pod podtlakom. Tieto podmienky ovplyvňujú správanie sa flexibilného prvku počas prevádzky.

Uveďte normálny prevádzkový tlak aj projektovaný alebo maximálny tlak, ak sú k dispozícii. Jednotka tlaku by mala byť tiež jasne identifikovaná na výkrese alebo v žiadosti o cenovú ponuku.

Pohyb je dizajnový vstup, nie dodatočná myšlienka

Jedným z hlavných dôvodov použitia tkaninovej dilatácie je jej schopnosť prispôsobiť sa pohybu a zároveň pôsobiť relatívne nízkymi reakčnými silami na susedné potrubia.

Tvrdenie, že dilatačný spoj je „flexibilný“, však pre výrobu nestačí.

V RFQ by sa mal požadovaný pohyb definovať numericky, kedykoľvek je to možné:

V prípade projektov, kde ešte neboli stanovené údaje o pohybe, by mal inžinier potrubného systému určiť očakávaný tepelný rast a posunutie zariadenia pred konečným výberom spoja.

Náhradné tkaninové dilatačné škáry

Nie každý projekt výmeny má pôvodný výkres dilatačných škár.

Spoločnosť BSTFLEX dokáže vyhodnotiť požiadavky na výmenu pomocou dostupných rozmerových a prevádzkových informácií. V závislosti od projektu môžu užitočné referenčné informácie zahŕňať:

• Fotografie existujúcich dilatačných škár
• Celkové rozmery potrubia
• Meranie tvárou v tvár
• Rozmery príruby
• Veľkosť a rozstup otvorov pre skrutky
• Existujúce rozmery pásu
• Existujúce usporiadanie vložiek
• Informácie o materiáli
• Normálna a maximálna prevádzková teplota
• Tlak
• Procesné médium
• Požadovaný pohyb

Fyzická vzorka môže byť užitočná aj pri určitých projektoch výmeny, najmä tam, kde je ťažké zdokumentovať existujúcu geometriu flexibilného prvku alebo upevnenia.

Výrobca dilatačných škár na mieru pre projekty OEM

Požiadavky výrobcu originálnych dielov (OEM) sa líšia od jednorazových výmen v rámci údržby. Výrobcovia zariadení môžu vyžadovať opakovateľné rozmery, definované materiálové konštrukcie, kontrolu výkresov, požiadavky na balenie a konzistentnosť výroby v rámci viacerých objednávok.

BSTFLEX podporuje OEM a projektovú výrobu pre priemyselných zákazníkov, ktorí vyžadujú zákazkové tepelno-textilné komponenty a nekovové dilatačné škáry.

Podpora výroby môže zahŕňať:

• Výroba podľa výkresov zákazníka
• Vývoj prototypu
• Prispôsobenie na základe vzoriek
• Podpora pri výbere materiálu
• Vlastné rozmery a geometria
• Požiadavky na privátne značky a špeciálne balenia
• Opakovaná výroba pre OEM projekty

Aplikácie v priemyselných potrubných systémoch

Tkaninové kompenzátory na zákazku možno zvážiť všade tam, kde je potrebné riadiť plynné médiá, tepelný pohyb a vibrácie zariadení v nízkotlakových priemyselných potrubiach.

Čo by mal obsahovať výkres dilatačnej škáry tkaniny?

Jasný technický výkres skracuje čas tvorby cenovej ponuky a pomáha predchádzať nesprávnym predpokladom počas výroby.

Ak je to možné, uveďte:

• Priemer alebo šírka potrubia × výška
• Dimenzia tvárou v tvár
• Šírka a hrúbka príruby
• Priemer otvoru pre skrutku
• Rozstup otvorov pre skrutky
• Smer prúdenia
• Vnútorné rozmery vložky
• Izolačné usporiadanie
• Smer pohybu
• Orientácia inštalácie

Pre obdĺžnikové spoje sú obzvlášť užitočné čelné a bočné pohľady. Pre zložité konfigurácie sa uprednostňujú súbory CAD alebo rozmerové PDF.

Technické údaje potrebné pre cenovú ponuku

Odoslanie kompletných prevádzkových údajov umožňuje výrobcovi vyhodnotiť dilatačný spoj ako technicky spracovaný komponent, a nie len na základe jeho rozmerov.

Prečo si objednať dilatačné škáry na mieru od BSTFLEX?

BSTFLEX kombinuje technické spracovanie textílií s možnosťou zákazkovej výroby pre priemyselné aplikácie tepelnej ochrany. Toto je obzvlášť užitočné pre tkaninové dilatačné škáry, pretože samotný flexibilný prvok je kritickou technickou súčasťou zostavy.
