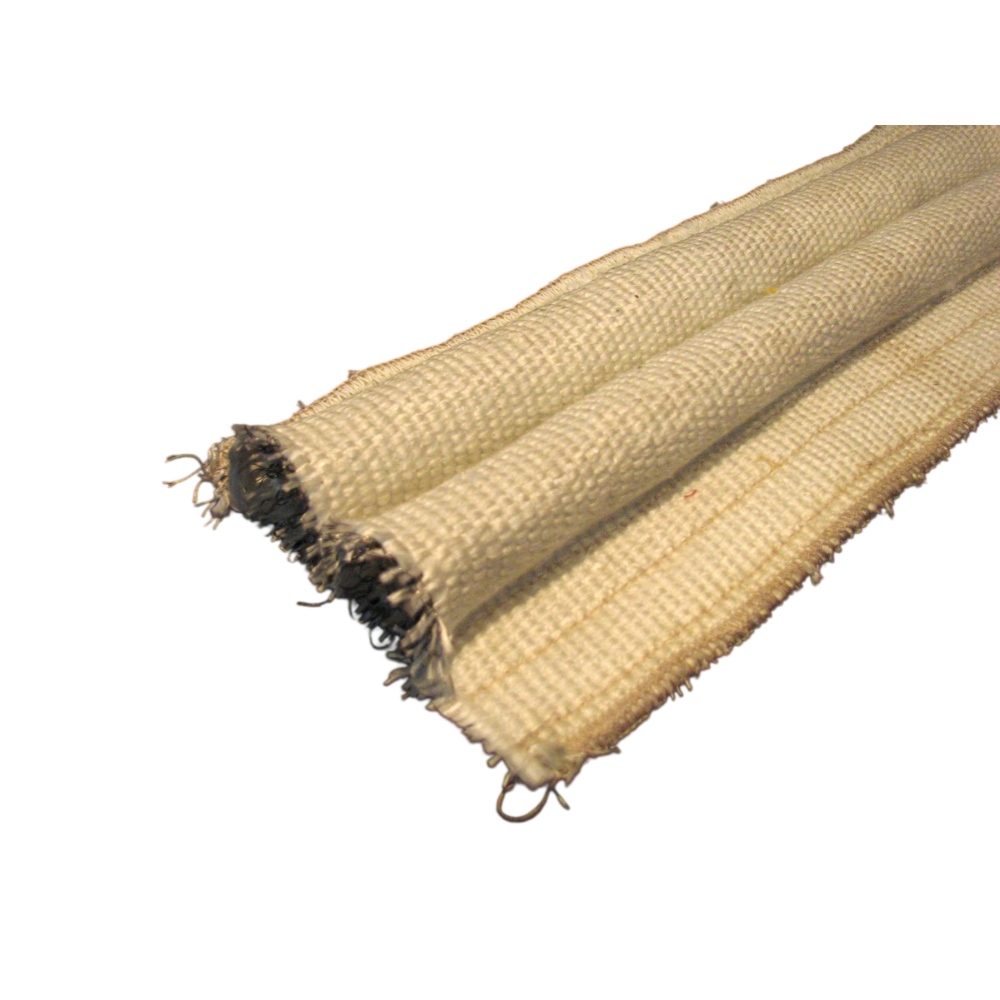

A dvojchvostové tesnenie typu tadpole má jednu stlačiteľnú tesniacu bublinu umiestnenú medzi dvoma plochými montážnymi chvostmi. Bublina vytvára tesniaci kontakt, zatiaľ čo chvosty vybiehajú z oboch strán bubliny a poskytujú dve oblasti na mechanické uchytenie. Tento profil sa líši od tesnenia s dvojitou bublinou. Dvojchvostová konštrukcia má jednu tesniacu bublinu a dve montážne príruby. Konštrukcia s dvojitou bublinou má dve stlačiteľné bubliny spojené textilnou časťou. Usporiadanie s dvojitým chvostom môže byť užitočné, keď konštruktér zariadenia chce, aby bola bublina vycentrovaná medzi dvoma pridržiavacími povrchmi, vyžaduje upevnenie na oboch stranách tesniacej čiary alebo potrebuje montážne zaťaženie rozložené na širšiu plochu. BSTFLEX vyrába vlastné tesnenia typu tadpole a vysokoteplotné tesnenia typu tadpole s použitím rôznych poťahových tkanín, vnútorných jadier, rozmerov bublín a konfigurácií montážnych chvostov pre priemyselné pece, vypaľovacie pece, pece na keramiku, prístupové panely a OEM tepelné zariadenia. Čo je to dvojchvostové tesnenie typu tadpole? Štandardné jednoduchej chvostové tesnenie typu tadpole má zvyčajne jednu bublinu a jeden plochý chvost vybiehajúci z jednej strany profilu. Profil s dvojitým chvostom umiestňuje bublinu medzi dve montážne časti: Časť profilu Hlavná funkcia Centrálna bublina Stláča sa proti dosadacej ploche a vytvára primárnu tesniacu zónu. Prvý chvost Poskytuje montážnu plochu na jednej strane obsahu bubliny. Druhý chvost Poskytuje dodatočnú montážnu plochu na opačnej strane. Vonkajší poťah Obklopuje jadro a tvorí odhalený textilný povrch. Vnútorné jadro Reguluje podperu, stlačenie a návrat do pôvodného stavu. Oba chvosty môžu mať rovnakú šírku alebo môžu byť vyrobené s rôznymi rozmermi, ak je montážne usporiadanie asymetrické. Dvojitý chvost nie je to isté ako dvojitá banka Vlastnosť Tesnenie so zavinovacím profilom s dvojitým chvostom Dvojité Tesnenie so zavinovacím profilom s bankou Počet tesniacich baniek Jedna Dve Počet montážnych chvostov Dva Závisí od dizajnu Hlavný účel Poskytuje montážne plochy na oboch stranách jednej banky Poskytuje dve samostatné tesniace kontaktné pozície Kritický rozmer Šírka ľavého chvosta, šírka pravého chvosta a umiestnenie tesniacej časti (bulb) Rozstup tesniacich častí (bulb) a dve nainštalované tesniace medzery Typická otázka k výkresu Ako sú uchytené oba chvosty? Kde sa obidve tesniace časti (bulbs) dotýkajú zariadenia? Pre výber profilu s dvoma tesniacimi časťami (bulbs) si pozrite Príručku pre návrh tesniacej pásky s dvojitou tesniacou časťou (Double Bulb Tadpole Gasket Tape) . Prečo použiť dva montážne chvosty? Druhý chvost by mal slúžiť na definovaný montážny alebo konštrukčný účel. Nemal by sa pridávať len preto, aby tesnenie vyeralo širšie alebo ťažšie. Konštrukcia s dvojitým chvostom sa môže zvážiť, keď: Tesniaca časť (bulb) musí zostať vycentrovaná medzi dvoma pridržiavacími doskami Zariadenie používa spojovací materiál na oboch stranách tesniacej línie ...

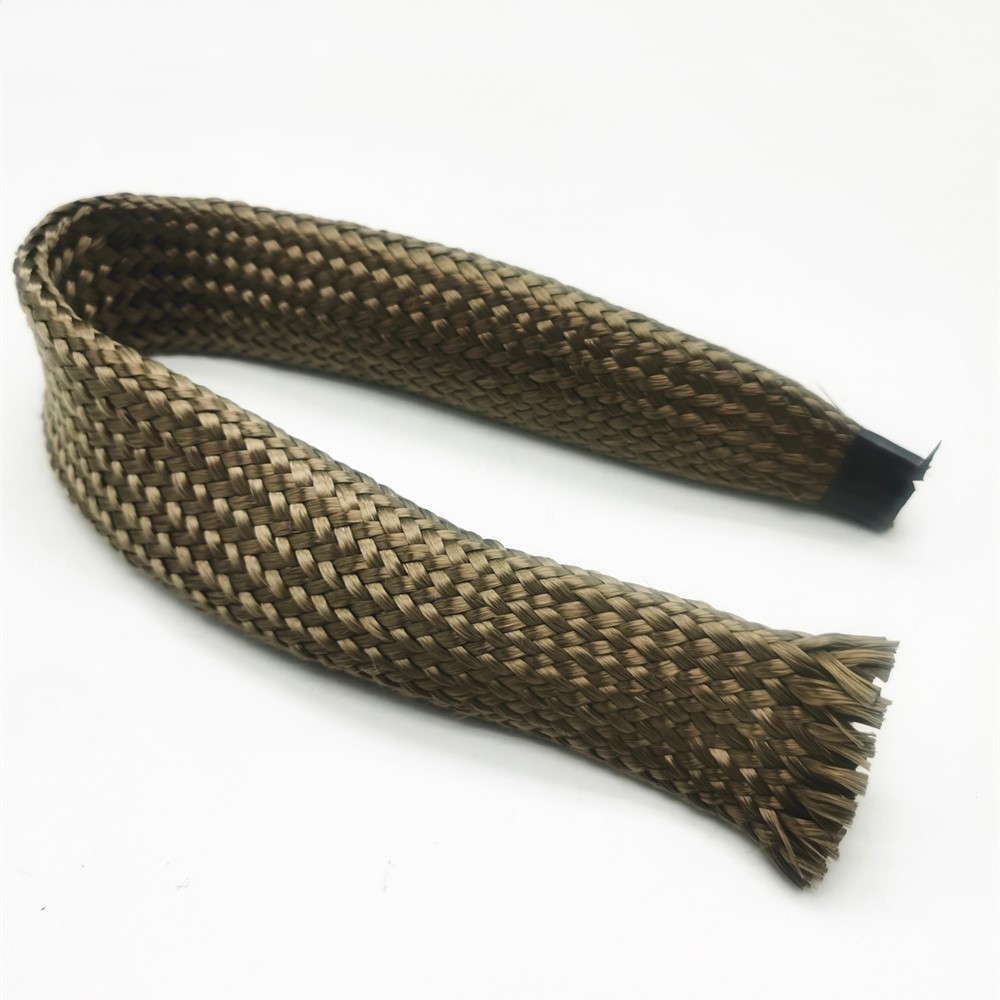

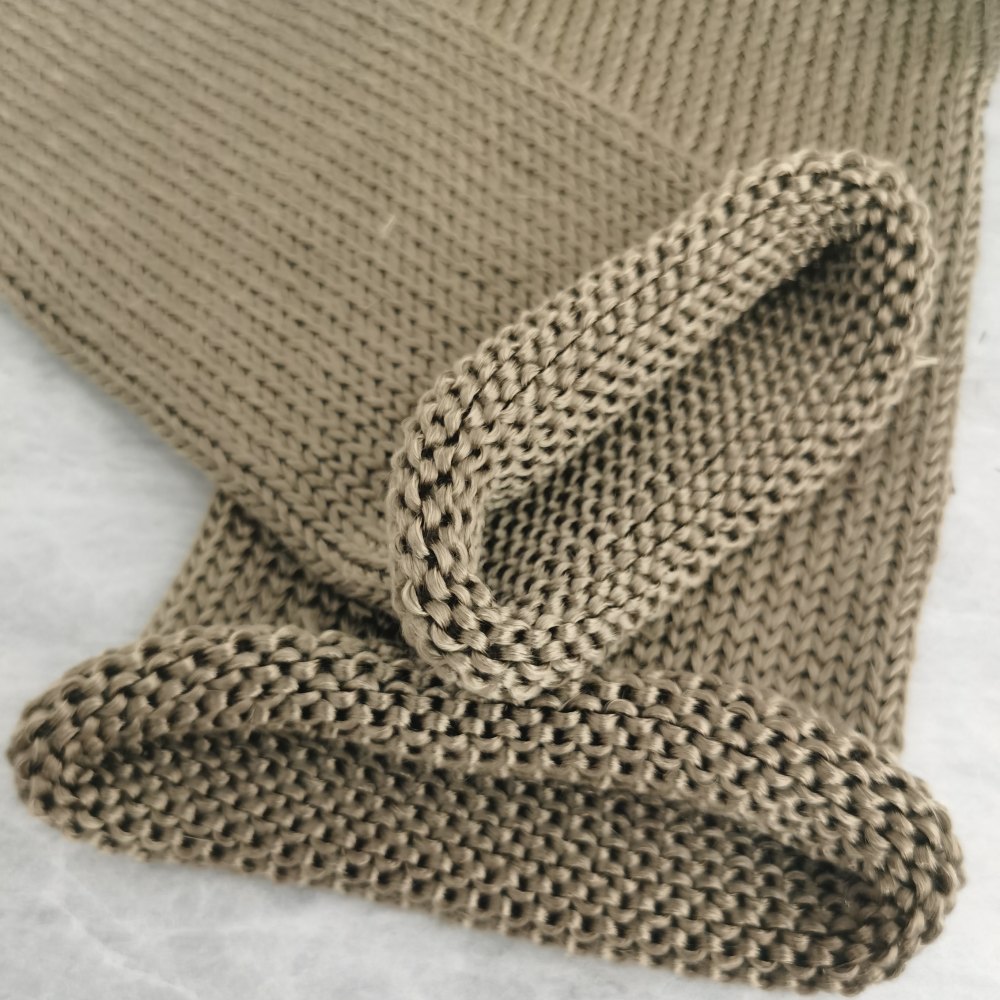

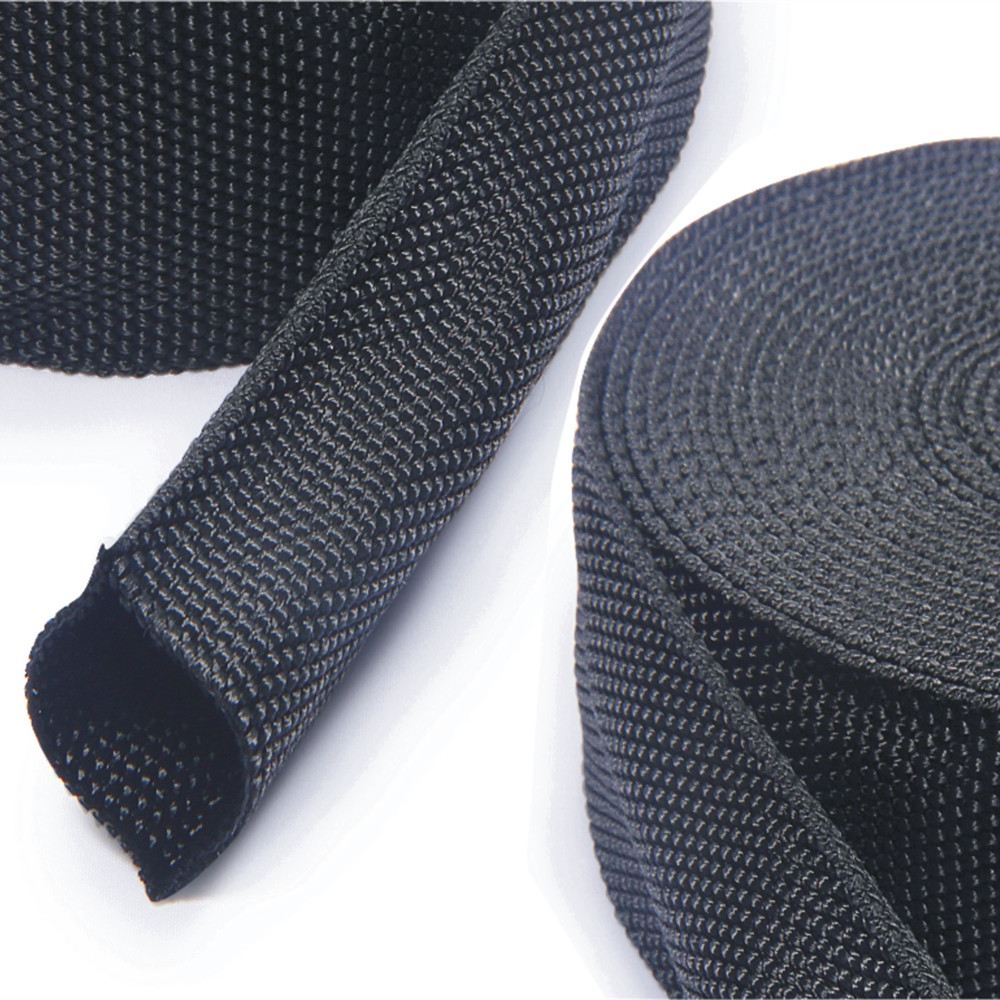

Viditeľná rovná rúra je zvyčajne najjednoduchšou časťou na meranie. Puzdro možno bude musieť prejsť cez upínaciu pätku, prírubu, výčnelok snímača alebo zvar, než sa dostane k tejto rovnej časti. Ak už bol výfuk zmontovaný, dostupný smer inštalácie môže byť dôležitejší ako menovitý rozmer rúry. Zaznamenajte si rozmery rúry aj trasu, ktorú bude puzdro prechádzať. BSTFLEX dodáva pletený izolačný návlek z bazaltového vlákna na výfuk pre výfukové potrubie motorov a generátorov. V jeho zverejnenej tabuľke veľkostí sú uvedené menovité vnútorné priemery 25, 38, 50, 63, 76, 90, 102 a 127 mm, pričom iné veľkosti sú k dispozícii na požiadanie. Sú to počiatočné rozmery na skúšku lícovania, nie prísľub, že konkrétne puzdro prejde cez každú armatúru na rúre daného priemeru. Označte časť, ktorá potrebuje zakrytie Začnite fotografiou alebo nákresom celej trasy výfuku. Označte horúcu časť, ktorú treba zakryť, jej počiatočný a koncový bod, ako aj najbližší snímač, konzolu, záves, svorku a servisný spoj. Zaznamenajte každú časť, ktorá musí zostať prístupná na kontrolu alebo údržbu. Puzdro, ktoré v nákrese zakrýva pripojenie snímača, môže spôsobiť servisný problém, aj keď je jeho priemer správny. Merajte pozdĺž osi rúry vrátane ohybov, a nie priamku medzi koncovými bodmi puzdra. Ak sa má puzdro pred inštaláciou odrezat, zaznamenajte požadovanú dĺžku zakrytia na inštalovanom diele a požiadajte o prídavok na rez, na ktorom sa dohodnete po skúšobnom lícovaní. Ohyby a zmeny priemeru môžu zmeniť spôsob, akým textilné puzdro sedí na rúre; dĺžka rezu nameraná na rovnom stole by sa mala skontrolovať na skutočnej zostave. Zaznamenajte vonkajší priemer rúry vo viacerých bodoch Zmerajte vonkajší priemer rúry v mieste, kde puzdro zostane, vrátane farby, náteru alebo inej stálej vrstvy, ak je prítomná. Odčítajte hodnoty v blízkosti oboch koncov a cez najhorúcejšiu časť. Na vyrobenej rúre si všimnite oválnost, zvary a schodíky, ktoré by mohli puzdro pri montáži zachytiť. Uveďte, či je poskytnutý údaj nameraný rozmer vzorky alebo maximálna výrobná tolerancia na výkrese od výrobcu OEM. Uchovávajte rozmery v jednoduchom poradí, napríklad: vonkajší priemer rovnej rúry; vonkajší priemer zväčšenej časti; maximálny obrys armatúry; dĺžka zakrytej osi. Označte každú polohu na fotografii. Vďaka tomu je možné rozlíšiť puzdro, ktoré má tesne priliehať okolo rúry, od vôle potrebnej len na inštaláciu. Nájdite najväčšiu prekážku na inštalačnej trase Rozhodnite sa, či sa puzdro nasadí pred zvarením a zmontovaním výfukového systému alebo po ňom. V prípade nasúvacieho puzdra inštalovaného dodatočne zmerajte najväčší prvok, cez ktorý musí prejsť od otvoreného konca po konečnú polohu. V závislosti od usporiadania to môže byť rozšírený koniec, príruba, spojka, manžeta zvaru, upínacia pätka alebo výčnelok snímača. Nepravidelná armatúra si vyžaduje aj fyzickú skúšku: jedno čítanie posuvným meradlom nedokáže ukázať, ako zachytáva úplet pri ťahaní okolo ohybu. Nepredpokladajte, že zverejnený menovitý vnú...

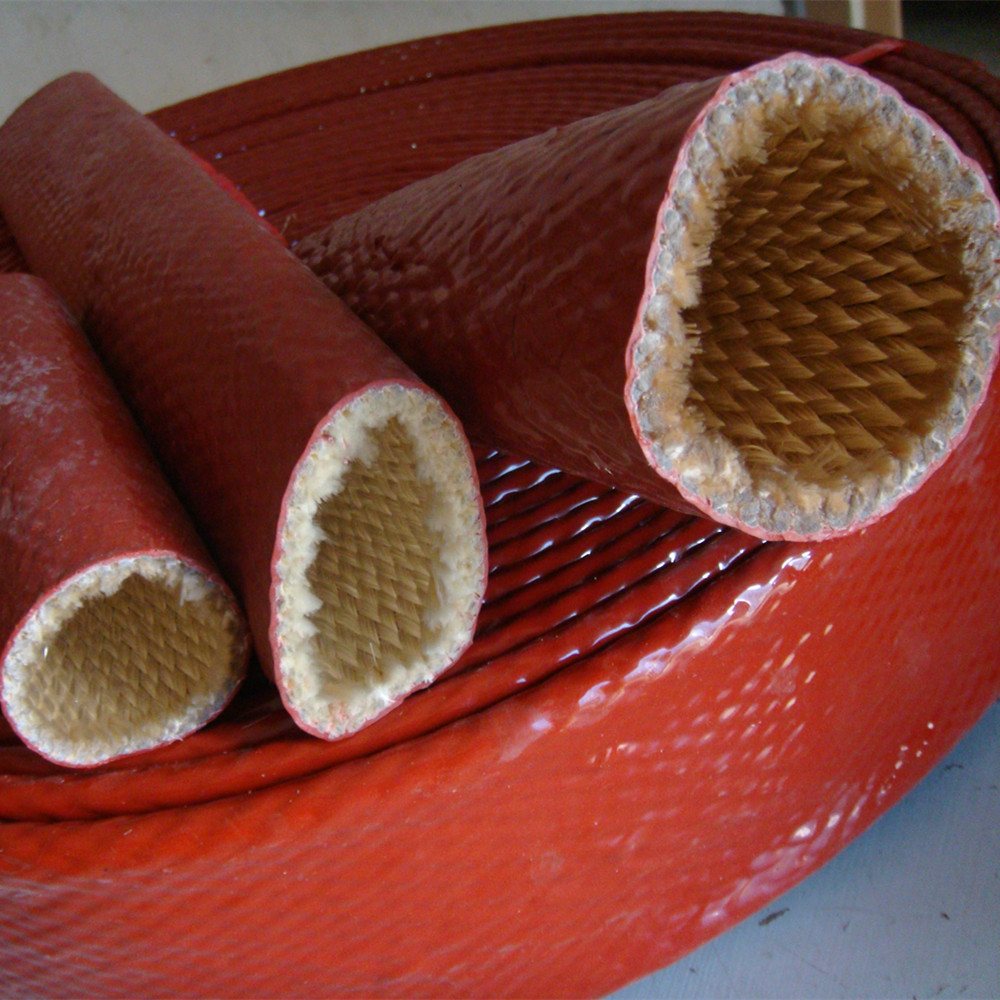

Kábel vedúci vedľa horúceho stroja potrebuje viac než len hadicu s vysokou teplotnou odolnosťou. Kryt musí pasovať na trasu, ponechať pripojenia prístupné a fungovať v súlade s vlastnými tepelnými limitmi kábla. Hadica, ktorá prežije okolie, nezaručuje, že vodiče pod ňou pracujú bezpečne. Protipožiarna hadica pre káble a elektrické vedenia je vonkajšia tepelná ochrana. Konštrukcie zo sklených vlákien potiahnutých silikónom možno posudzovať z hľadiska vystavenia pôsobeniu blízkeho horúceho zariadenia, iskier alebo špecifikovaného striekajúceho roztaveného materiálu. Nenahrádzajú izoláciu kábla, systém vedení ani schválenú protipožiarnu inštaláciu. Pre konštruktérov strojov a údržbárske tímy začnite označením exponovanej časti na výkrese trasy káblov. BSTFLEX fire sleeve range ponúka rúrkové a rozopínateľné vyhotovenia na posúdenie tejto časti bez toho, aby sa s každým káblom na stroji zaobchádzalo ako s rovnakou aplikáciou. Určite, čo sa bude nachádzať vo vnútri hadice Opláštený kábel, hotový káblový zväzok a chránička obsahujúca niekoľko okruhov vyžadujú odlišné informácie. Špecifikujte konkrétnu zostavu namiesto objednávania ochrannej rúrky iba na základe veľkosti vodiča. Chránená zostava Rozmery na poskytnutie Projektové informácie na uchovanie Samostatný opláštený kábel Skutočný vonkajší priemer, obrys konektora a požadovaná dĺžka pokrytia. Identifikácia kábla, teplotné limity, prevádzkové zaťaženie a prípustný ohyb. Káblový zväzok alebo zväzok káblov Tvar hotového zväzku, lokálne zmeny priemeru, odbočky a pozície konektorov. Odpojenie okruhov, zaťaženie, identifikácia a prístup ku každej odbočke. Elektrická chránička Vonkajšie rozmery cez plášť chráničky alebo vlnovce, spojky a koncové armatúry. Typ chráničky, usporiadanie inštalovaných káblov, požiadavky na tvarovky a environmentálna ochrana. Nominálna obchodná veľkosť chráničky nie je spoľahlivou náhradou za jej odmeraný vonkajší priemer. Podobne priemer jedného kábla neopisuje kompletný zväzok. Zahrňte najväčšiu tvarovku pozdĺž inštalačnej dráhy, ale nerobte z tejto tvarovky jediný základ pre konečný tvar hadice. Skontrolujte teplo vstupujúce do kábla a teplo generované vo vnútri neho Vonkajším problémom môže byť sálavé teplo zo steny pece, horúceho procesného potrubia alebo blízkeho výfuku. Najprv skontrolujte, či zmena trasy, oddelenie alebo fyzická bariéra môžu túto expozíciu znížiť. Potom definujte úlohu tepelno-ochrannej hadice kábla tam, kde expozícia pretrváva. Zaťažený elektrický vodič tiež produkuje teplo. Jeho prípustný prúd závisí od konštrukcie kábla a inštalačných podmienok vrátane teploty okolia a usporiadania ostatných zaťažených vodičov. Pridaný kryt mení cestu, ktorou teplo opúšťa zostavu. Požiadajte elektroprojektanta, aby posúdil prípustný prúd pre zakrytú inštaláciu. Neprenášajte menovitý prúd vo voľnom vzduchu do novo zaizolovaného usporiadania bez overenia predpokladov. V závislosti od relatívneho vonkajšieho a vnútorného tepelného zaťaženia môže hadica pomôcť proti v...

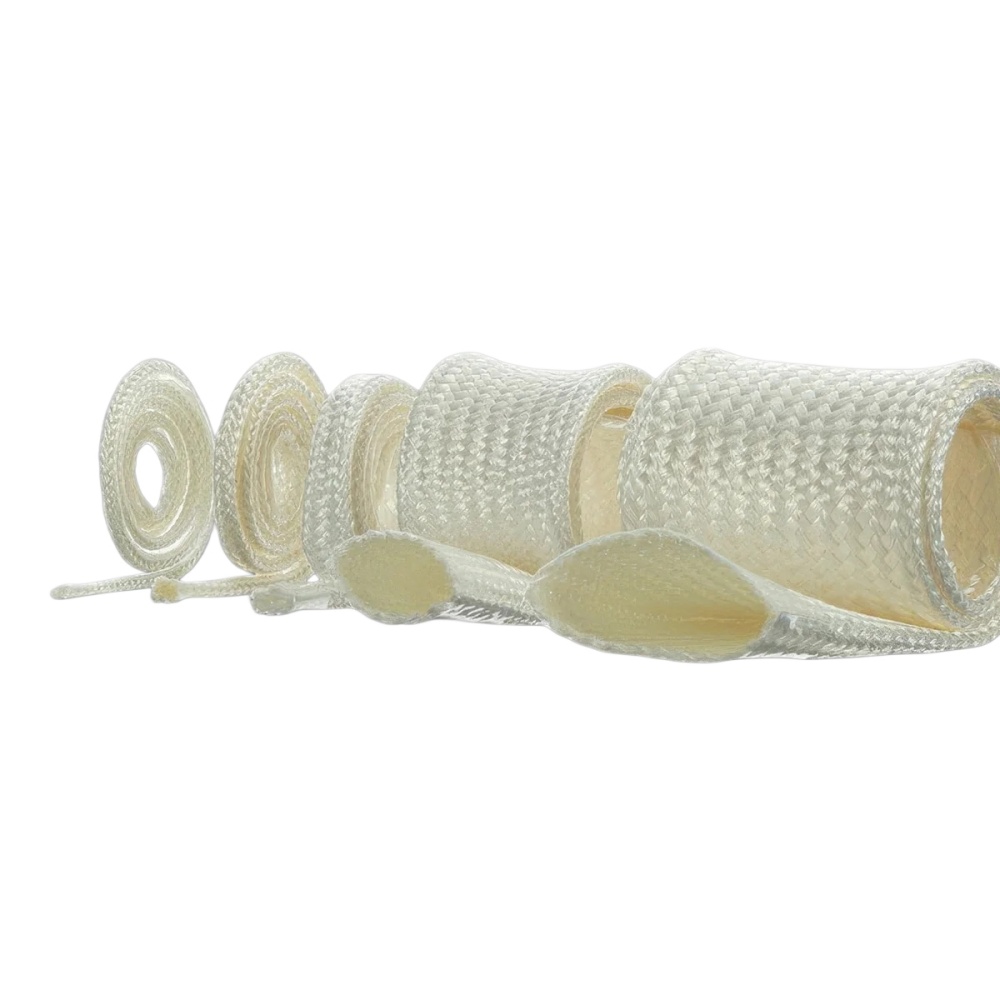

Vodič termoplanku vedený vedľa steny pece môže čeliť inej teplote než kábel prechádzajúci horúcim otvorom. Obidva môžu vyžadovať ochranný návlek, ale ich expozícia, konštrukcia vodiča a inštalačné vôle sú odlišné. Zaslanie iba nastavení pece a menovitého prierezu vodiča sťažuje výber správneho návleku. Alumínové vláknové puzdro je flexibilný tubulárny textil na ochranu pred vysokými teplotami okolo káblov, vodičov a iných predĺžených komponentov. Pred jeho špecifikáciou pre zostavu pece stanovte, čoho sa puzdro dotkne, aká horúca bude jeho poloha a či už kabeláž má vlastnú kvalifikovanú elektrickú izoláciu. Zmerajte expozíciu pri puzdre Začnite skutočnou trasou. Označte časť vo vnútri horúcej zóny, časť v blízkosti dverí alebo kontrolného otvoru a prechod do chladnejšej trasy kábla. Identifikujte, či puzdro prichádza do priameho kontaktu s horúcim povrchom, sálavým teplom, prúdiacim vzduchom, krátkym otvorením dverí pece alebo opakovaným ohrevom a chladením. Teplota procesu sama o sebe nepopisuje teplotu v každom bode pozdĺž puzdra. Pre každú časť uveďte očakávanú nepretržitú teplotu, najvyššiu krátku expozíciu a jej trvanie. Uveďte, ako často zariadenie cykluje. Ak tieto hodnoty pochádzajú z výpočtu a nie z merania, povedzte dodávateľovi, aké predpoklady boli použité. Vyžiadajte si údaje o teplote vybranej konštrukcie puzdra a podmienky, za ktorých bolo hodnotenie stanovené. Samotný typ vlákna nie je kompletným teplotným hodnotením pre hotové puzdro alebo chránený kábel. Dimenzujte podľa inštalovaného kábla, nie vodiča Zmerajte vonkajší priemer kompletného kábla alebo káblového zväzku v bode, kde bude puzdro umiestnené. Zahrňte existujúcu izoláciu, ochranný plášť a akékoľvek iné vrstvy pod alumínovým puzdrom. Ak sa puzdro musí nasunúť na konektor, krimpovaný spoj alebo svorku, uveďte maximálny vonkajší rozmer tohto prvku a dostupnú dĺžku inštalácie. Zaznamenajte si tiež ohyby, odbočky a miesta, kde je kábel pridržiavaný svorkou. Tubulárny oplet môže pri nasadení zmeniť svoj priemer, čo môže ovplyvniť krytie a hrúbku steny pozdĺž trasy. Otestujte krátku dĺžku cez najväčší prvok, potom skontrolujte jeho usadenie na najmenšej časti. Skontrolujte, či sa oplet roztvára, zachytáva, zhŕňa alebo trie o kovovú hranu. Potvrďte konečnú dĺžku po inštalácii puzdra a ukončení koncov. Oddeľte tepelnú ochranu od elektrickej kvalifikácie Keramický textil okolo vodiča môže tvoriť jednu vrstvu zostavy kabeláže. Nestanovuje menovité napätie tejto zostavy. Povedzte dodávateľovi, či puzdro pôjde na už izolovaný kábel, prívod ohrievača, prívod termoplánka alebo iný komponent. Ak sa dizajn spolieha na puzdro pre elektrickú izoláciu, špecifikujte požadovanú skúšobnú metódu, napätie, environmentálne podmienky a dokumentáciu pre presnú kupovanú konštrukciu. Skontrolujte vlastný teplotný limit vodiča, ukončovacie materiály a trasu cez pec. Puzdro nemôže zvýšiť prípustnú teplotu nevhodného vodiča, plášťa alebo konektora. Tam, kde by sa kábel mohol dotýkať ostrého plechu, po...

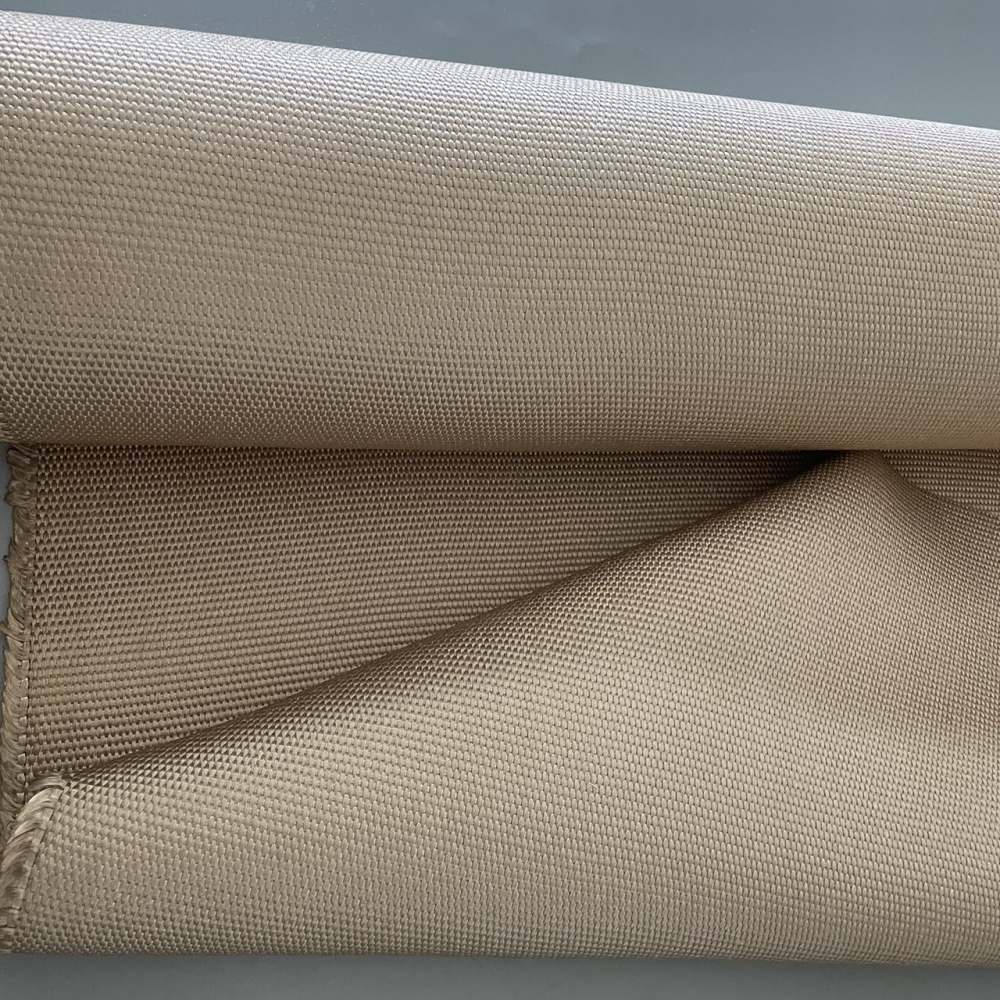

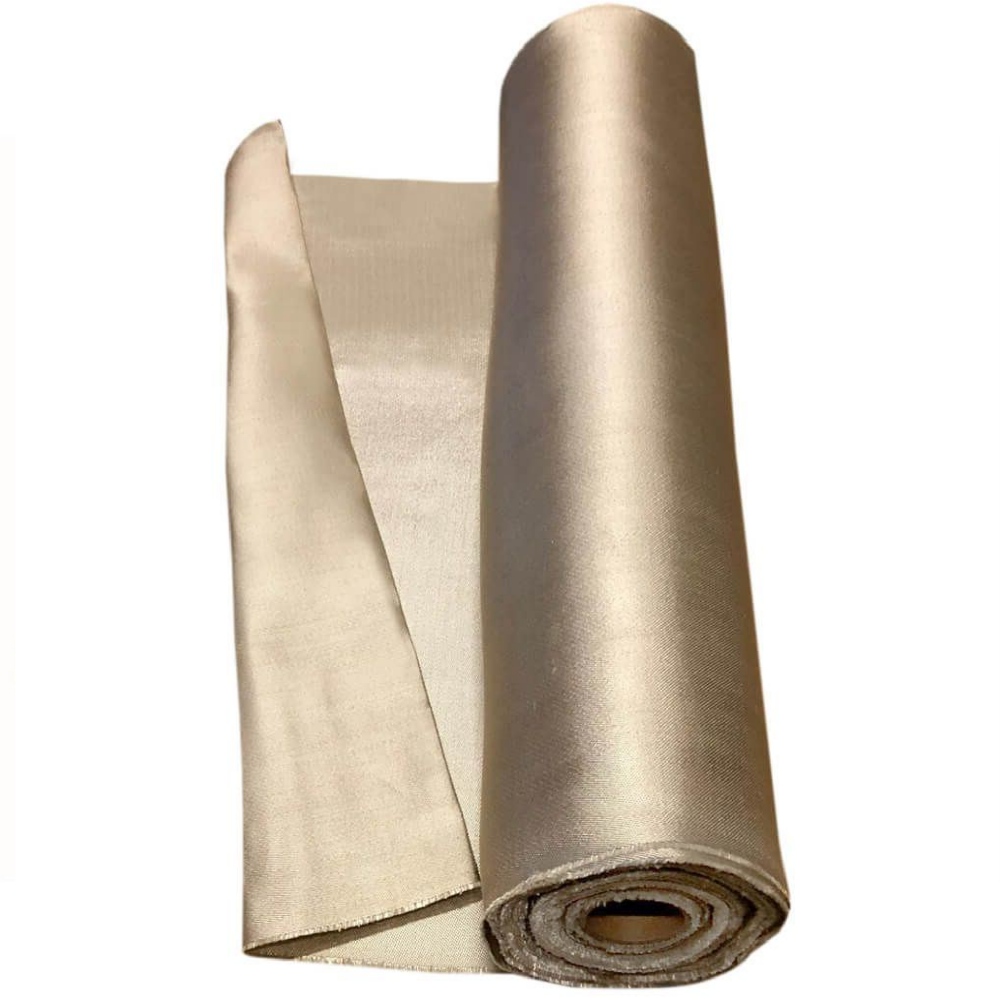

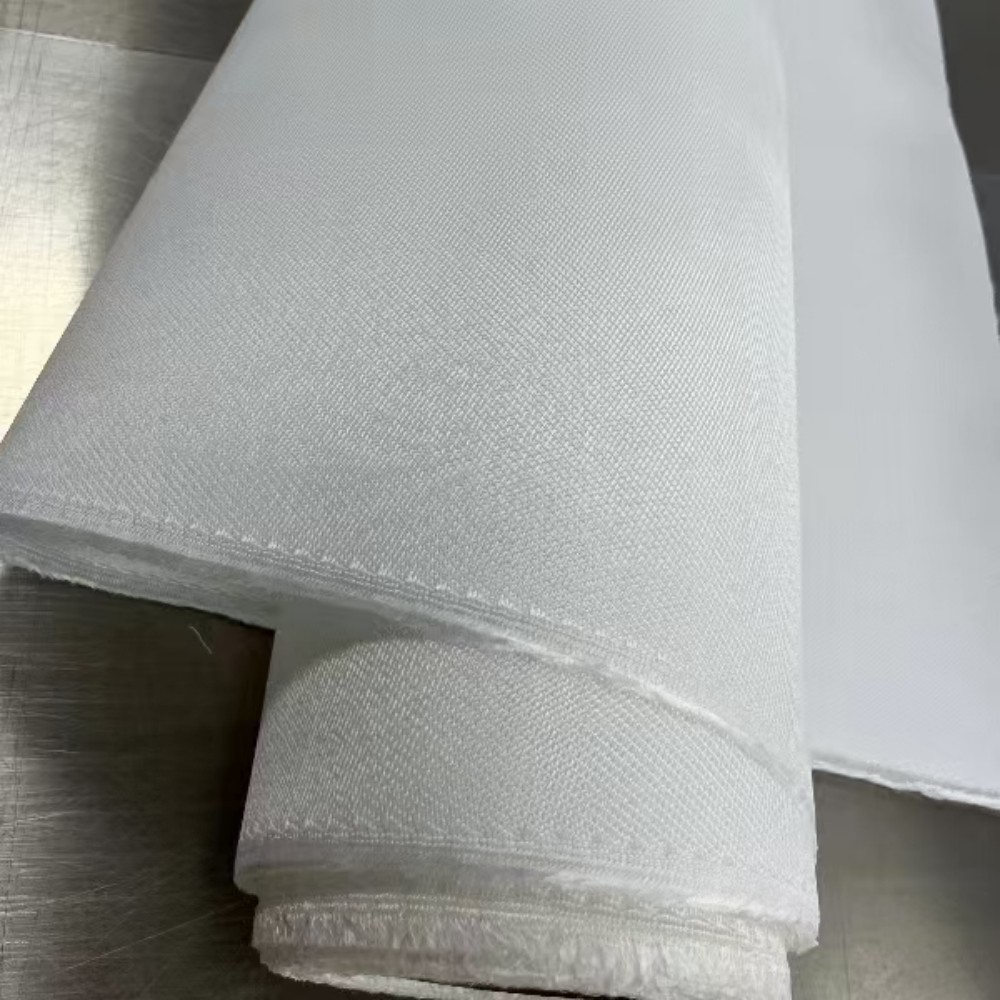

Vermikulitová potiahnutá kremičitá tkanina kombinuje tkanú textíliu s vysokým obsahom kremičitého s povrchovou úpravou na minerálnej báze, ktorá má zlepšiť odolnosť proti oderu.Kremičitá tkanina tvorí podkladovú textilnú štruktúru; úprava mení povrch, s ktorým sa manipuluje, ktorý sa strihá, zošíva a je vystavený počas používania. BSTFLEXsilikátová tkanina potiahnutá vermikulitompoužíva základ z 96 % silikónovej tkaniny. Pre kupujúcich, ktorí sú už spokojní s tepelnou odolnosťou silikónovej textílie, je dôvod na hodnotenie tejto povrchovej úpravy často mechanický: tkanina musí prežiť výrobu, inštaláciu a údržbu, ako aj tepelné vystavenie. Vďaka tomu je stav existujúceho dielu užitočným východiskovým bodom. Je povrch opotrebovaný? Rozpadajú sa rezané hrany pred zošitím? Objavuje sa poškodenie vedľa spojovacieho prvku? Tieto pozorovania pomáhajú určiť, či sa oplatí vykonať skúšobnú náterovú úpravu alebo či diel potrebuje inú konštrukciu. Čo sa zmení na povrchu látky? Vermikulitová úprava dodáva tkanej látke ochranný minerálny povrch. Nenahrádza silikónové nite, nemení ich obsah silikagélu ani nepremieňa látku na pevnú izolačnú dosku. Znížené strapcovanie môže byť výhodou vhodne formulovaných vermikulitových úprav. Pre výrobcu je však užitočnou otázkou, či daná látka reže a podáva sa počas výroby konzistentnejšie. Nepredpokladajte, že každá povrchová úprava poskytuje rovnaký výsledok alebo že jednoduchšie rezanie zároveň dokazuje vyššiu pevnosť v roztrhnutí. Skontrolujte vzorku z hľadiska jej pokrytia náterom, manipulačných vlastností a stavu po ohnutí. Porovnajte líc látky s jej odrezanou hranou. Povrch, ktorý vyzerá rovnomerne, keď je položený naplocho, je stále potrebné vyhodnotiť z hľadiska záhybov a švov použitých v hotovom diele. Pred výmenou materiálu si prečítajte vzorec opotrebovania Odretá alebo rozmazaná tvár.Toto je užitočné miesto na porovnanie oderu. Zaznamenajte, čo sa dotýka látky, ako často dochádza ku kontaktu a či k treniu dochádza za tepla. Porovnajte ošetrené a neošetrené vzorky za rovnakých podmienok. Skontrolujte aj kontaktnú zložku: náter by sa nemal používať ako jediné riešenie na odkrytú ostrú hranu. Voľne odrezaný okraj.Pred uzavretím okraja skontrolujte spôsob strihania a množstvo manipulácie. Zhodnoťte, či si ošetrená látka zachová opracovateľný okraj počas skutočnej výrobnej sekvencie. V skúške zachovajte zamýšľaný lem alebo lemovanie okraja; priaznivý výsledok na malej plochej vzorke neznamená, že je možné vynechať úpravu okraja. Trhlina vedľa očka, švu alebo upevňovacieho bodu.Začnite kontrolou toho, ako zaťaženie vstupuje do tkaniny. Pred zmenou povrchovej úpravy zvážte výstuž, rozostupy úchytov a lokálny pohyb. Zlepšená odolnosť povrchu voči opotrebovaniu by sama o sebe nepreukázala, že úchyt unesie požadované zaťaženie. Tieto pozorovania slúžia ako skríningové indície, nie ako úplná diagnóza poruchy. Ich hodnota spočíva v tom, že premieňajú všeobecnú požiadavku na „odolnejšiu silikónovú tkaninu“ na konkrétnu vlastn...
