Ako zmerať tesnenie typu tadpole na výmenu

Ak chcete zmerať tesnenie typu „tadpole“ na výmenu, zaznamenajte výšku a šírku banky, rozmery montážnej pätky, celkovú šírku profilu, konštrukciu jadra a požadovanú dĺžku. Potom zmerajte uzavretú medzeru zariadenia v mieste kontaktu banky.Opotrebovaná vzorka pomáha identifikovať starú konštrukciu, ale jej stlačené rozmery by sa nemali automaticky stať špecifikáciou pre nové tesnenie.

Pri priemyselnej peci, prístupovom paneli pece alebo vyhrievanom kryte musí výmena zodpovedať montážnemu usporiadaniu a poskytnúť požadovaný kontakt pri zatvorení zariadenia. Zladenie viditeľnej tkaniny alebo objednanie najbližšieho priemeru banky je len časťou tejto práce.

Nasledujúci postup merania spája vzorku, geometriu zariadenia a prevádzkové požiadavky do jednej špecifikácie výmeny.

Začnite s nainštalovaným tesnením

Pred čímkoľvek odstránite, nechajte autorizovaný personál údržby zabezpečiť zariadenie podľa pokynov OEM a postupov na pracovisku. Kontrolujte nebezpečnú energiu, nechajte horúce komponenty vychladnúť, vyriešte zachytený tlak a zaistite pohyblivé dvere alebo kryty. Nesiahajte do pod napätím alebo nepodopretého zatváracieho mechanizmu, aby ste získali meranie.

Odfoťte tesnenie na mieste. Ukážte, ktorým smerom smeruje banka, kde je pätka uchytená a ako tesnenie prechádza okolo rohov. Označte referenčné miesto, napríklad horný roh na strane pántov, aby bolo možné merania a vzorky sledovať k rovnakému bodu.

Zaznamenajte tiež model zariadenia, číslo dielu tesnenia a revíziu výkresu, ak sú k dispozícii. Všimnite si, kde je existujúce tesnenie sploštené, rozstrapkané, posunuté alebo sa trie o kov. Tieto pozorovania udržiavajte oddelene od zamýšľaných rozmerov: poškodená časť zaznamenáva stav zlyhania, nie nevyhnutne pôvodný dizajn.

Uveďte kritické rozmery na priereze

Náčrt prierezu je užitočnejší ako neoznačený záznam, napríklad „1-palcové tesnenie tadpole“. Označte smer zatvárania a skutočné koncové body merania. Použite jeden primárny systém jednotiek a uveďte všetky dohodnuté rozmerové tolerancie.

Použite priemer banky iba tam, kde je stanovený okrúhly prierez. Sploštená použitá banka by sa mala zaznamenať podľa jej pozorovanej výšky a šírky, nie prevádzať na predpokladaný pôvodný priemer.

Zmerajte banku bez jej stláčania

Umiestnite autorizovanú vzorku do uvoľneného stavu bez naťahovania alebo rolovania do okrúhleho tvaru. Pre počiatočné meranie v teréne priložte čeľuste posuvného meradla do ľahkého kontaktu s vonkajším krytom namiesto tlačenia, kým sa banka nedeformuje. Ak nákupná špecifikácia vyžaduje kontrolovaný merací tlak, postupujte podľa tejto metódy.

Vykonajte merania na niekoľkých identifikovaných miestach pomocou rovnakej metódy. Zahrňte relatívne nepoškodenú časť, ak je k dispozícii. Zaznamenajte rozsah namiesto prezentovania jedného nezvyčajne vysokého alebo nízkeho údaja ako nominálnej veľkosti.

Uvoľnená výška použitého tesnenia nie je nevyhnutne jeho pôvodná voľná výška.Označte merania vzorky ako „použitý stav“. Nepoužitý náhradný diel alebo schválený pôvodný výkres sú lepším referenčným bodom pre pôvodné rozmery; bez nich ponechajte menovitú veľkosť nepotvrdenú, kým sa neskontroluje spoj a navrhovaná náhrada.

Udržiavajte šírku chvosta oddelene od celkovej šírky

Montážny chvost môže presahovať pod pridržiavaciu lištu, ohýbať sa okolo hrany alebo obsahovať zloženú časť. Zaznamenajte tieto detaily predtým, ako budete viditeľný pás považovať za kompletný chvost.

Na výkrese znázornite hranicu banky, líniu stehu, pridržiavaciu hranu a voľnú hranu chvosta. Tým sa odstráni nejednoznačnosť, keď rôzne katalógy používajú rôzne písmená rozmerov alebo referenčné body. Pri profile s dvojitým chvostom zmerajte obe predĺženia nezávisle namiesto predpokladu, že sú rovnaké.

Skontrolujte, či možno náhradný chvost upevniť bez toho, aby sa banka posunula mimo zamýšľanú kontaktnú líniu. Zhoda celkovej šírky nezaručuje, že banka bude sedieť v správnej polohe.

Zmerajte uzavretú medzeru tam, kde banka skutočne tesní

Užitočná medzera je v mieste kontaktu banky, nie nevyhnutne na viditeľnom vonkajšom okraji dverí. Požiadajte kvalifikovaný personál údržby, aby stanovil tento rozmer pomocou vhodného prístupného meradla, schválenej metódy merania alebo overeného výkresu zariadenia.

Zmapujte medzeru po obvode, vrátane strany pántov, strany západky, hornej časti, spodnej časti a rohov. Zaznamenajte minimálne a maximálne hodnoty s ich umiestnením. Priemer môže skryť tesnú časť, ktorá nadmerne stláča tesnenie, a širokú časť, kde je kontakt nedostatočný.

Zachovajte zamýšľanú uzavretú polohu. Odstránenie starého tesnenia môže niektorým dverám alebo západkám umožniť pohyb ďalej, než je bežné v prevádzke. Medzera nameraná po tomto pohybe navyše nemusí predstavovať požadovanú inštalovanú výšku.

Označte, či je každé meranie vykonané za studena alebo z posúdenia schválených prevádzkových podmienok. Samotné rozmery za studena neopisujú všetky účinky tepelného pohybu. Ak uzavretú medzeru nemožno zmerať bezpečne alebo spoľahlivo, zaznamenajte ju ako neznámu a poskytnite výkres spoja namiesto odhadovania od oka.

Použite výpočty kompresie ako kontrolu

Keď sú známe navrhovaná výška voľnej banky a inštalovaná výška v rovnakom smere zaťaženia, menovitú kompresiu možno vypočítať ako:

Menovitá kompresia (%) = (výška voľnej banky - inštalovaná výška banky) / výška voľnej banky x 100

Ako rozmerový príklad uvažujme navrhovanú výšku voľnej banky 20 mm a inštalované výšky v rozsahu od 14 mm do 17 mm. Vypočítaná kompresia sa pohybuje od 30 % v najtesnejšom mieste po 15 % v najširšom mieste.

Tieto hodnoty ilustrujú variáciu medzery; nie sú odporúčaným prevádzkovým rozsahom. Prijateľná kompresia a uzatváracia sila musia byť stanovené pre zvolený kryt, jadro a spoj. Nevypočítavajte pôvodný kompresný pomer z trvalo sploštenej výšky starej vzorky.

Identifikujte jadro pred výberom náhrady

Zhoda vonkajších rozmerov nestanovuje ekvivalentné kompresné správanie. Zaznamenajte kryt a jadro oddelene, pričom ak je to možné, použite pôvodnú špecifikáciu alebo overené informácie o materiáli. Fotografia môže naznačiť konštrukciu, ale nemôže stanoviť triedu zliatiny, zloženie vlákien ani teplotný stupeň.

Pre náhrady s krytom zo sklenených vlákien poskytujú tieto konštrukcie BSTFLEX odlišné východiskové body:

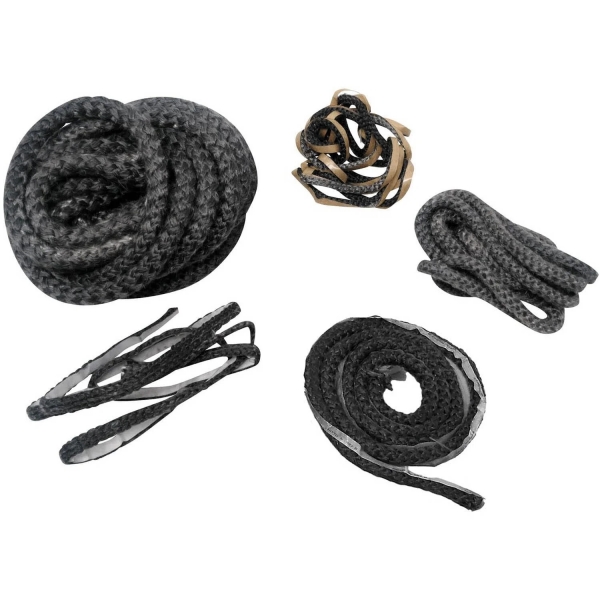

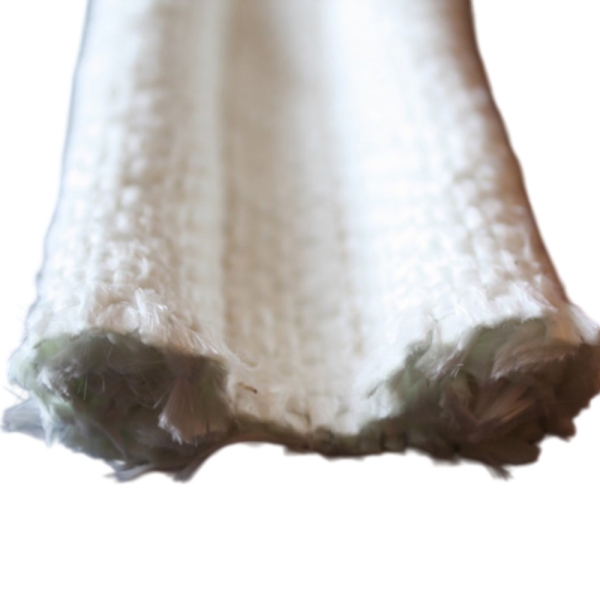

Tesnenie typu tadpole s krytom zo sklenených vlákien a jadrom zo sklenených vlákienpoužíva vnútornú banku na báze vlákien. Potvrďte konštrukciu jadra a požadovanú reakciu na kompresiu namiesto objednávania len podľa priemeru.

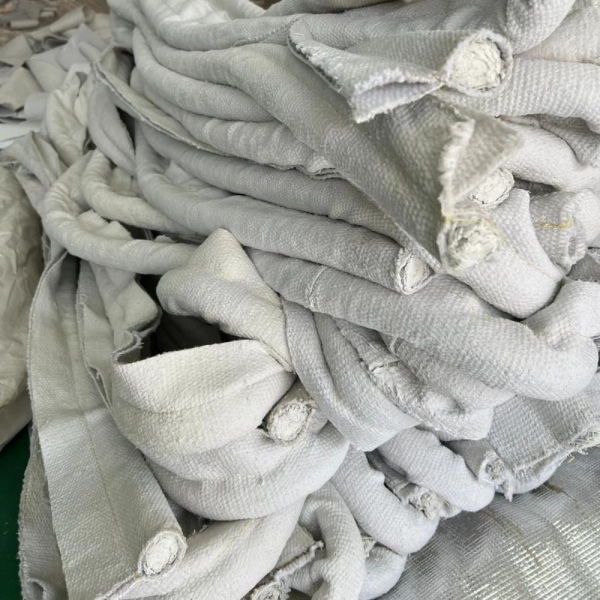

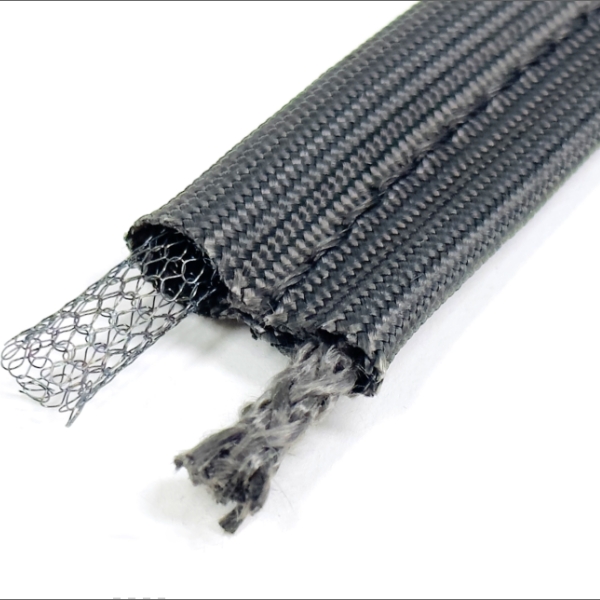

Tesnenie typu tadpole s krytom zo sklenených vlákien a jadrom z nehrdzavejúcej oceleposkytuje vnútornú kovovú podporu. Špecifikujte skutočnú geometriu jadra a zliatinu, ak sú známe; „nehrdzavejúca oceľ“ sama osebe nie je úplnou špecifikáciou jadra.

Tesnenie typu tadpole s krytom zo sklenených vlákien a dutým jadrom z nehrdzavejúcej oceleobsahuje kovovú štruktúru s otvoreným stredom. V tomto dizajne duté neznamená, že látková banka nemá žiadnu vnútornú podporu.

Pre úplnejšie porovnanie si pozrite typy jadier tesnení typu tadpole zo sklenených vlákien a priemyselné aplikácie. Ak je starý materiál alebo kontaminácia neznáma, nechajte príslušne vyškolený personál určiť bezpečný odber vzoriek a manipuláciu pred rezaním alebo narušením tesnenia.

Zmerajte inštalovanú trasu, nielen otvor dverí

Pre náhradu rezanú na dĺžku stanovte cestu, ktorú tesnenie v zariadení sleduje. Označte, či sa rozmery vzťahujú na stredovú líniu banky, vnútornú hranu, vonkajšiu hranu alebo iný dohodnutý referenčný bod. Obvod čistého otvoru sa môže líšiť od trasy tesnenia.

Zmerajte rovné časti a geometriu rohov bez toho, aby ste starý materiál napínali. Na výkrese obvodu znázornite polomery ohybu, umiestnenie spojov a akékoľvek samostatné kusy. Pre vyrobený rám dodajte rozmery rámu a orientáciu profilu namiesto len celkovej dĺžky.

Udržiavajte hotovú dĺžku oddelene od prídavku na objednávku. Uveďte, či je požiadavkou hotový rám, schválené rezané dĺžky alebo kontinuálny materiál na orezávanie. Akýkoľvek extra materiál dohodnite s dodávateľom; automaticky nepridávajte dĺžku k hotovému tesneniu ani neprekrývajte jeho konce tam, kde dizajn vyžaduje iný spoj.

Náhrady s dvojitou bankou a dvojitým chvostom potrebujú viac detailov

Pre dve banky zaznamenajte výšku a šírku každej banky, ich rozstup medzi stredmi a spojovací pás. Stanovte inštalovanú medzeru na každej tesniacej dráhe. Pre dva chvosty zaznamenajte obe montážne predĺženia a ich upevnenie.

Sprievodca dizajnom tesnenia typu tadpole s dvojitou bankouvysvetľuje rozdiely v profiloch. Identifikujte skutočný prierez namiesto predpokladu, že každý produkt opísaný ako „dvojité tesnenie“ má rovnaký tvar.

Pošlite fotografie, ktoré odpovedajú na konkrétne otázky

Užitočná referenčná sada zobrazuje kompletný inštalovaný obvod, prierez zboku, rozmerový pohľad s mierkou v rovnakej rovine, pridržiavací hardvér, roh alebo spoj a akýkoľvek pôvodný identifikačný štítok. Označte horúcu stranu a smer zatvárania tam, kde nie sú zrejmé.

Udržiavajte fotoaparát kolmo na meraný prvok. Šikmé fotografie pomáhajú vysvetliť montáž, ale sú zlým základom pre presné rozmery. K obrázkom priložte písomné merania a rozlišujte opotrebovanú vzorku od nepoužitého náhradného dielu.

Zostavte dopyt na náhradu (RFQ) na základe záznamu o meraní

Pošlite výkres prierezu s rozmermi a obvodom spolu s nasledujúcimi servisnými informáciami. Neoverené položky označte ako neznáme, namiesto toho, aby ste ich vypĺňali predpokladanými hodnotami.

Teplotná odolnosť nového tesnenia sa musí posúdiť ako kompletná zostava vrátane krytu, jadra, prešívania a akéhokoľvek povlaku alebo pomocného materiálu. Samotná rozmerová zhoda nezaručuje vhodnosť pre prevádzkové prostredie.

Schváľte výmenu pred vrátením zariadenia do prevádzky

Nechajte zodpovedný personál skontrolovať vzorku podľa dohodnutého výkresu a skutočného spôsobu montáže. Potvrďte uchytenie chvosta, polohu banky, rohové spojenie a normálne zatváranie dverí. Väčšia banka by sa nemala používať na zakrytie nesprávne zarovnaného rámu alebo opotrebovanej západky.

Ak sa zmenil materiál alebo jadro, pred schválením výroby vyhodnoťte požadovanú kompresiu, obnovu a reprezentatívne tepelné namáhanie. Dokončite kontroly tesnosti špecifické pre zariadenie: viditeľný kontakt nie je dôkazom špecifikovaného výkonu úniku a textilné tesnenie typu „tadpole“ by sa nemalo považovať za plynotesné alebo tlakovo odolné.

Uschovajte schválený výkres, špecifikáciu materiálu a referenčnú vzorku pre opakované objednávky. Poskytuje to kontrolovaný záznam o výmene namiesto toho, aby ďalší tím údržby musel merať ďalšie opotrebované tesnenie.

Otázky k meraniu výmeny

Čo opisuje 1-palcová veľkosť tesnenia typu „tadpole“?

Číslo je neúplné bez odkazu na katalóg alebo výkres. Potvrďte, či identifikuje priemer banky, celkovú šírku alebo iný rozmer. Dodajte označený prierez namiesto objednávania len podľa nominálnej veľkosti.

Môžem objednať podľa sploštenej výšky starého tesnenia?

Zaznamenajte to ako meranie v použitom stave, ale nepredpokladajte, že ide o pôvodnú voľnú výšku. Porovnajte to s nepoužitým náhradným dielom alebo pôvodným výkresom, ak je k dispozícii, a skontrolujte inštalovanú medzeru zariadenia.

Čo ak staré tesnenie chýba?

Začnite s referenciou dielu OEM, prierezom spoja, geometriou montáže, meraniami uzavretej medzery a prevádzkovými podmienkami. Bez overenej pôvodnej špecifikácie si navrhovaná náhrada vyžaduje preskúmanie dizajnu a schválenie montáže, namiesto tvrdenia o presnej duplikácii.

Mám zvoliť väčšiu banku, ak dvere netesnia?

Nie automaticky. Najprv skontrolujte zarovnanie, uchytenie, rohové spoje, poškodenie krytu a variácie medzier. Väčšia banka mení kompresiu a zatváraciu silu; vyžaduje si vyhodnotenie v skutočnom spoji.
