Tesnenie typu „tadpole“ pre dvere priemyselných pecí: Výber, výmena a sprievodca OEM

Dvere priemyselných pecí vyžadujú viac než len jednoduchý žiaruvzdorný pás. Tesnenie musí udržiavať kontakt po celom obvode otvoru a zároveň zvládať opakované cykly zatvárania, tepelnú rozťažnosť, zmeny teplôt a prípadné odchýlky v ráme dverí.

Tesnenie typu „tadpole“ pre dvere priemyselných pecítesnenie typu „tadpole“ pre dvere priemyselných pecípoužíva profil s „hlavou“ a „chvostom“ na oddelenie tesniacej funkcie od montážnej funkcie. Stlačiteľná hlava sa dotýka rámu dverí, zatiaľ čo chvost poskytuje stabilnú plochu na upevnenie.

BSTFLEX vyrába zákazkovépriemyselné tesnenia typu „tadpole“ a tesnenia dverí pecípomocou sklenených vlákien, oxidu kremičitého, keramiky, povrstvených tkanín a konštrukcií so zosilneným jadrom pre OEM a náhradné aplikácie.

Prečo dvere priemyselných pecí potrebujú správny dizajn tesnenia

Priemyselné pece fungujú inak ako bežné domáce spotrebiče. Ich dvere sa môžu počas výroby otvoriť stokrát alebo tisíckrát a tesnenie musí naďalej poskytovať spoľahlivý kontakt aj po opakovanom stlačení.

Vhodné tesnenie dverí pece musí zohľadňovať:

• Prevádzkovú teplotu
• Silu zatvárania dverí
• Vzdialenosť stlačenia
• Zarovnanie dverí
• Tepelnú rozťažnosť
• Frekvenciu otvárania
• Podmienky čistenia
• Vystavenie sálavému teplu
• Požadovanú životnosť

Výber iba podľa teplotného rozsahu môže viesť k nevhodnej náhrade. O tom, ako bude tesnenie fungovať, rozhoduje kompletná konštrukcia vrátane obalu, jadra a geometrie profilu.

Čo je tesnenie dverí pece typu „tadpole“?

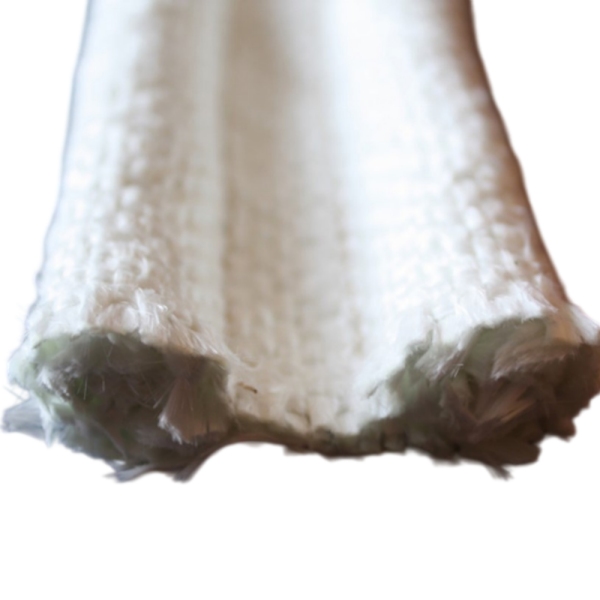

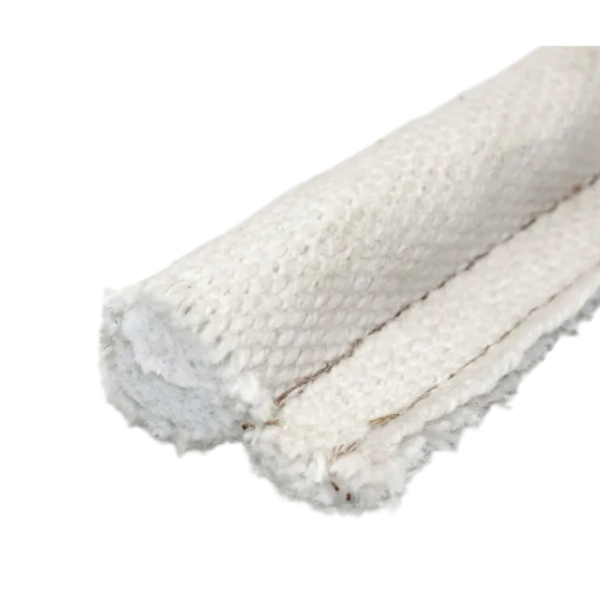

Tesnenie typu „tadpole“ je flexibilný tesniaci profil pozostávajúci zo zaoblenej hlavy a plochého montážneho chvosta.

Tento dizajn sa líši od plochej tesniacej pásky tým, že hlava vytvára vyhradenú zónu stlačenia, zatiaľ čo chvost udržuje tesnenie na mieste.

Ako vybrať tesnenie dverí priemyselnej pece

1. Zmerajte medzeru zatvorených dverí

Najdôležitejším meraním nie je priemer starého tesnenia. Je to skutočný priestor, ktorý je k dispozícii, keď sú dvere pece zatvorené.

Zmerajte:

• Minimálnu tesniacu medzeru
• Maximálna tesniaca medzera
• Rovinnosť rámu dverí
• Stav rohov
• Montážny priestor pre chvostovú časť

Príliš veľké tesnenie môže vyžadovať nadmernú silu pri zatváraní. Príliš malé tesnenie nemusí udržať nepretržitý kontakt.

2. Určite požadovanú kompresiu

Bambuľa sa musí stlačiť dostatočne na vytvorenie kontaktu, ale stále si musí zachovať schopnosť návratu do pôvodného tvaru.

Požadovaná kompresia závisí od:

• Veľkosť bambule
• Konštrukcia jadra
• Tlak dverí
• Geometria rámu
• Frekvencia otvárania

Jadro zo sklenených vlákien, jadro z nehrdzavejúcej ocele a duté kovové jadro môžu vykazovať odlišné správanie pri kompresii, aj keď majú podobné vonkajšie rozmery.

3. Vyberte materiál krytia

Prevádzkové prostredie pece určuje vhodný materiál krytia.

Tesnenie typu „tadpole“ pre dvere pece zo sklenených vlákien

Sklenené vlákno sa bežne vyberá pre priemyselné pece, pretože poskytuje flexibilný tkaný kryt s dobrou tepelnou stabilitou.

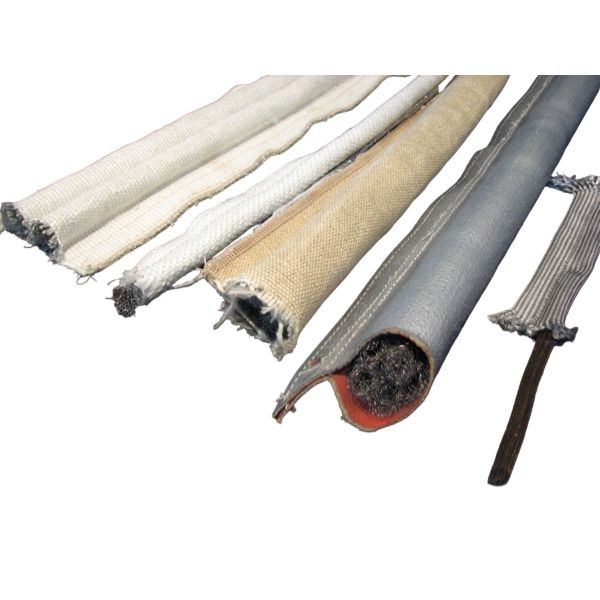

BSTFLEX ponúka rôzne konštrukcie zo sklenených vlákien:

• Tesnenie typu „tadpole“ s krytom zo sklenených vlákien a jadrom zo sklenených vlákien
• Tesnenie typu „tadpole“ s krytom zo sklenených vlákien a jadrom z nehrdzavejúcej ocele
• Tesnenie typu „tadpole“ s krytom zo sklenených vlákien a dutým jadrom z nehrdzavejúcej ocele

Silikátové tesnenie dverí pece

Silikátová tkanina sa používa vtedy, keď sa vyžaduje vyššia teplotná odolnosť textílie v porovnaní so štandardnými konštrukciami zo sklenených vlákien.

Možnosti silikátu zahŕňajú:

• Tesnenie typu „tadpole“ s krytom zo silikátovej tkaniny a jadrom z Inconel
• Tesnenie typu „tadpole“ s krytom zo silikátovej tkaniny a keramickým jadrom

Keramické tesnenie typu „tadpole“ pre dvere pece

Konštrukcie z keramickej tkaniny sú vhodné pre náročné zariadenia na tepelné spracovanie, kde je tesnenie vystavené zvýšeným teplotám.

• Tesnenie typu „tadpole“ s krytom z keramickej tkaniny a keramickým jadrom
• Tesnenie typu „tadpole“ s krytom z keramickej tkaniny a jadrom z Inconel

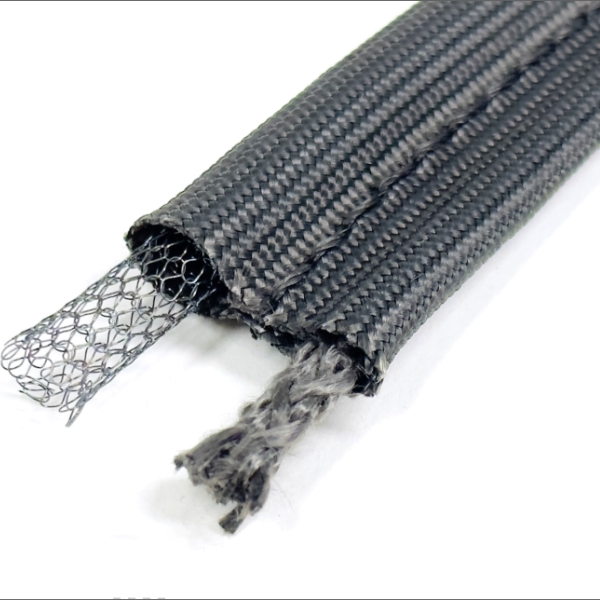

Možnosti jadra tesnenia dverí pece

Jadro určuje, ako bambuľa reaguje pri stlačení.

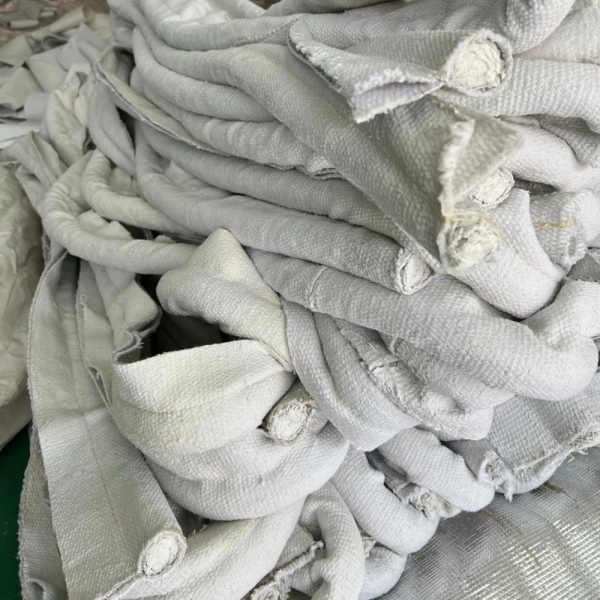

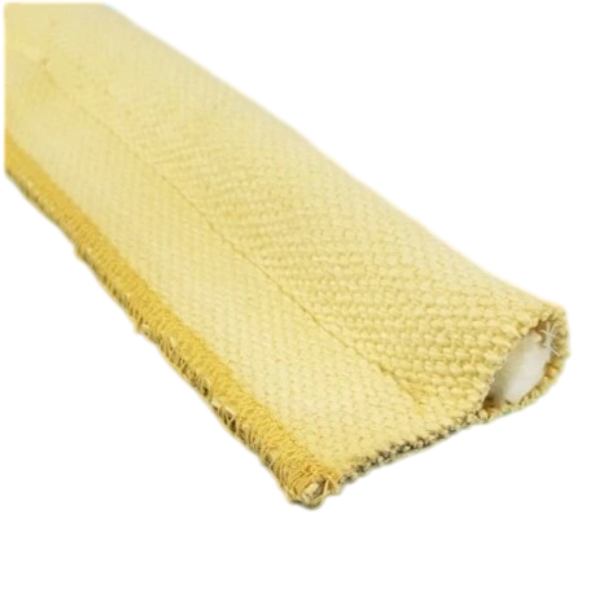

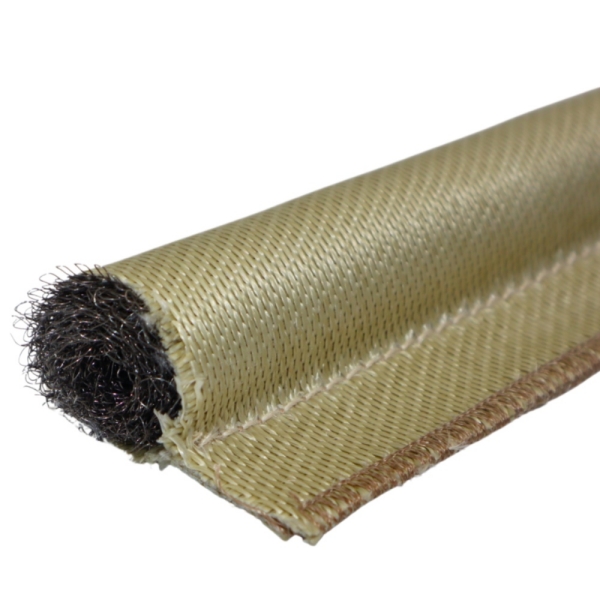

Proces výmeny tesnenia priemyselnej pece

Krok 1: Odstráňte a skontrolujte existujúce tesnenie

Zaznamenajte:

• Profil pôvodného tesnenia
• Materiál krytu
• Konštrukcia jadra
• Spôsob montáže
• Miesto poškodenia

Krok 2: Zmerajte pôvodný profil

Zmerajte:

• Priemer banky
• Výška banky
• Šírka chvosta
• Celková šírka profilu
• Hotová dĺžka

Krok 3: Potvrďte prevádzkové podmienky pece

Uveďte:

• Nepretržitá teplota
• Maximálna teplota
• Frekvencia vykurovacieho cyklu
• Atmosféra vo vnútri pece
• Čistiace chemikálie

Krok 4: Vyberte náhradnú konštrukciu

Náhrada by mala zodpovedať aplikácii, nielen starému vzhľadu.

Aplikácie pre tesnenia typu „tadpole“ pre priemyselné pece

• Priemyselné dávkové pece
• Pece na práškové lakovanie
• Priebežné pece
• Pece na tepelné spracovanie
• Sušiace pece
• Vytvrdzovacie pece
• Pochôdzne pece
• Priemyselné vykurovacie komory
• Zariadenia na tepelné spracovanie
• Zákazkové OEM pece

Tesnenie dverí pece na práškové lakovanie

Pece na práškové lakovanie vyžadujú tesnenia, ktoré odolávajú zvýšenej teplote a opakovaným výrobným cyklom.

Správne tesnenie závisí od teploty pece, konštrukcie dverí, podmienok kontaminácie a požadovaného servisného intervalu.

Výber tesnenia pre priechodnú pec

Priechodné pece často zažívajú nepretržitú prevádzku a časté tepelné cykly.

Konštrukcia tesnenia by mala zohľadňovať:

• Frekvenciu otvárania dverí
• Vystavenie teplu
• Mechanický pohyb
• Plán údržby

Tesnenie dverí pojazdnej pece

Veľké pojazdné pece zvyčajne vyžadujú flexibilné obvodové tesnenie okolo veľkých dverí.

Konštrukcie s dutým jadrom a vystuženým jadrom môžu byť zvážené v závislosti od zatváracej sily a variácie medzery.

Výroba tesnení pre priemyselné OEM pece

BSTFLEX podporuje OEM zákazníkov vyžadujúcich opakovateľnú výrobu tesnení dverí pecí.

OEM služba zahŕňa:

• Vývoj vlastného profilu
• Výber materiálu
• Výroba prototypov
• Schválenie vzorky
• Veľkoobjemová výroba
• Opakované objednávky

Ako požiadať o cenovú ponuku na tesnenie dverí pece typu „tadpole“

Často kladené otázky

Aké je najlepšie tesnenie pre dvere priemyselnej pece?

Najlepšie tesnenie závisí od teploty pece, konštrukcie dverí, požiadavky na kompresiu a prevádzkového prostredia. Konštrukcie zo sklenených vlákien, oxidu kremičitého, keramiky a vystuženého jadra sa vyberajú podľa skutočných podmienok.

Ako často by sa malo vymieňať tesnenie priemyselnej pece?

Frekvencia výmeny závisí od vystavenia teplote, cyklov otvárania, stlačenia, kontaminácie a kvality inštalácie. Odporúča sa pravidelná kontrola.

Môže BSTFLEX vyrábať náhradné tesnenia dverí pecí?

Áno. Náhradné tesnenia možno vyrobiť podľa výkresov, vzoriek, rozmerov alebo informácií o zariadení.

Môžete vyrobiť tesnenia dverí pecí na mieru?

Áno. Priemer banky, šírku chvosta, dĺžku, materiál krytu a konštrukciu jadra je možné prispôsobiť.

Výrobca zákazkových tesnení typu „tadpole“ pre dvere priemyselných pecí

BSTFLEX vyrába zákazkové tesnenia typu „tadpole“ pre dvere priemyselných pecí pre výrobcov OEM zariadení, údržbárske spoločnosti a priemyselných používateľov.

Pre riešenie na mieru poskytnite:

• Vzorku existujúceho tesnenia
• Výkres
• Model pece
• Teplotné požiadavky
• Rozmery
• Množstvo

Kontaktujte BSTFLEX pre výrobu tesnení dverí pecí na mieru.
