Látkové kompenzátory pre oceliarne a výfukové potrubia pecí

A textilný kompenzátor pre oceliareň musí byť špecifikovaný pre svoju presnú polohu vo výfukovom systéme. Pripojenie v blízkosti pece, chladené odsávacie potrubie a vstup ventilátora môžu patriť do rovnakej technologickej linky, ale nemusia nevyhnutne podliehať rovnakej teplote, tlaku, zaťaženiu prachom alebo pohybu.

Textilné kompenzátory poskytujú flexibilné spojenia vo vhodných nízkotlakových plynovodoch. Vyrovnávajú špecifikovanú tepelnú rozťažnosť a posun zariadenia pri zachovaní požadovaného plynotesného tesnenia. Pri prevádzke výfuku pece musia flexibilný pás, izolácia, upevňovacie prvky a vnútorná ochrana fungovať spoločne ako celok.

BSTFLEX vyrába zákazkové nekovové textilné kompenzátory pre priemyselné potrubia, aplikácie s horúcim vzduchom, výfukovými plynmi a spalinami. Okrúhle, obdĺžnikové a projektovo špecifické konfigurácie možno posúdiť na základe výkresov zákazníka a prevádzkových údajov.

Kam umiestniť textilné kompenzátory v potrubnom systéme oceliarne

Názov zariadenia je východiskovým bodom, nie kompletnou špecifikáciou. Identifikujte pripojenie na výkrese závodu a vysvetlite, čo sa k nemu dostane počas bežnej prevádzky, spustenia, odstavenia a vierohodných havarijných stavov.

Výfuk elektrickej oblúkovej pece vyžaduje posúdenie špecifické pre dané miesto

Systém odprašovania elektrickej oblúkovej pece môže zahŕňať vodou chladené primárne potrubia, dodatočné chladenie plynu, sekundárne odsávanie dymu, filtráciu a ventilátory s núteným ťahom. Tieto sekcie vykonávajú rôzne funkcie a nemali by mať jednu všeobecnú špecifikáciu kompenzátora.

Textilný konektor nie je automatickou náhradou za vodou chladené potrubie, posuvné spojenie alebo iný komponent určený pre priame odplyny z pece. Projektant systému musí schváliť navrhovaný bod inštalácie a prevádzkové limity. Procesná teplota pece nie je náhradou za nameranú alebo vypočítanú teplotu plynu v danom pripojení.

Podobne by sa nemalo predpokladať, že stacionárny potrubný kompenzátor zvládne nakláňanie pece, zdvíhanie strechy alebo iný veľký pohyb zariadenia, pokiaľ tento pohyb nebol výslovne zahrnutý do jeho návrhu.

Tepelné cyklovanie je rovnako dôležité ako špičková teplota

Pre kompenzátor potrubia pece, zaznamenajte, ako sa teplota mení, namiesto poskytnutia iba jej najvyššej hodnoty. Stabilná prevádzka výfuku a pripojenie vystavené opakovaným teplotným výkyvom môžu vyžadovať odlišné posúdenie, aj keď sú ich maximálne teploty podobné.

Užitočné informácie zahŕňajú bežnú prevádzkovú teplotu, maximálnu teplotu výkyvu, trvanie výkyvu, frekvenciu ohrevu a chladenia a zodpovedajúci pohyb potrubia. Vyhnite sa predpokladu, že každé výfukové potrubie pece sa po každom výrobnom cykle vráti na teplotu okolia.

A vysokoteplotný textilný dilatačný spoj môže využívať izoláciu a ochranu horúcej strany na udržanie tesniacich materiálov v rámci ich určeného prevádzkového rozsahu. Teplotná odolnosť sa vzťahuje na celú konštrukciu, nielen na tkaninu s najvyšším publikovaným menovitým údajom.

Vonkajšie sálavé teplo je samostatný konštrukčný vstup

Plyn vo vnútri potrubia nie je jediným možným zdrojom tepla. Otvor v blízkej peci, horúci povrch zariadenia alebo vyhrievaný produkt môžu vystaviť vonkajšiu stranu pružného prvku žiareniu.

Uveďte polohu, vzdialenosť a orientáciu spoja vzhľadom na blízke zdroje tepla. Fotografie okolitého zariadenia môžu pomôcť identifikovať expozíciu, ktorá v špecifikácii teploty potrubia chýba.

Akýkoľvek navrhovaný vonkajší štít alebo kryt by sa mal posúdiť z hľadiska odvodu tepla, vôle pre pohyb a prístupu na údržbu. Nepredpokladajte, že obalenie celého spoja dodatočnou izoláciou zlepší jeho výkon.

Vzťah medzi teplotou procesu, izoláciou a teplotou tesniacej vrstvy nájdete v vysokoteplotné textilné dilatačné spoje pre potrubia spalín.

Ochrana proti prachu začína cestou prúdenia

Tam, kde výfukové plyny prenášajú abrazívne pevné častice, môže vložka chrániť pružný pás pred priamym prúdením. Bariéra proti usadzovaniu rieši iný problém: hromadenie častíc v dutine spoja. Ani jeden z týchto komponentov by sa nemal považovať za náhradu za membránu tesniacu plyn.

Špecifikujte podmienky častíc, smer prúdenia a dostupné údaje o rýchlosti. Na výkres zahrňte blízke kolená, klapky alebo zmeny sekcií. Skontrolujte prekrytie vložky a vôľu počas požadovaného pohybu, nielen v odstavenom stave.

Hrubší pás neodstráni kontakt kovu s tkaninou ani neobnoví priestor pre pohyb obsadený usadeninami.

Podtlak a pulzácia ventilátora vyžadujú osobitnú pozornosť

Podtlak môže vtiahnuť pás dovnútra; kolísanie tlaku v blízkosti ventilátorov alebo klapiek môže spôsobiť opakované chvenie. Obe podmienky vyžadujú posúdenie spolu s geometriou spoja a vnútornou vôľou.

Uveďte prevádzkový a konštrukčný tlak s jeho znamienkom a jednotkami. Nahláste známe prechodové javy, amplitúdu vibrácií a frekvenciu, ak sú k dispozícii. Interpretovateľnú viditeľnú flexibilitu nepovažujte za dôkaz, že pás pracuje v rámci svojich konštrukčných limitov.

Nízka pružná sila tkaniny tiež neznamená nulové zaťaženie okolitej konštrukcie. Zaťaženia súvisiace s tlakom a požiadavky na podpery zostávajú súčasťou návrhu potrubného systému.

Vyberte materiály podľa ich funkcie v spoji

Pružný prvok môže vyžadovať vystuženie, tesnenie plynu, tepelnú ochranu a odolnosť voči vplyvom prostredia. Tieto funkcie nemusí zabezpečovať ten istý materiál.

Náš sprievodca materiálmi pre textilné dilatačné spoje vysvetľuje rôzne úlohy PTFE, silikónu, sklolaminátu a oxidu kremičitého. Nasledujúca tabuľka aplikuje toto rozlíšenie na projekty výfukových plynov pecí.

Toto sú možné funkcie komponentov, nie štandardné poradie vrstiev ani vyhlásenie, že každá uvedená tkanina je vhodná pre každú aplikáciu v oceliarňach. Netkaná textília bez povrchovej úpravy by sa nemala považovať za kompletné plynotesné tesnenie. Tkanina s povrchovou úpravou na všeobecné použitie taktiež vyžaduje potvrdenie vhodnosti pre zamýšľanú konštrukciu kompenzátora.

BSTFLEX dodáva rad vysokoteplotných tkanín. Pri montovaných spojoch špecifikujte výkon požadovaný od zostaveného pásu a jeho švov namiesto toho, aby ste sa spoliehali iba na hmotnosť, hrúbku alebo názov povrchovej úpravy tkaniny.

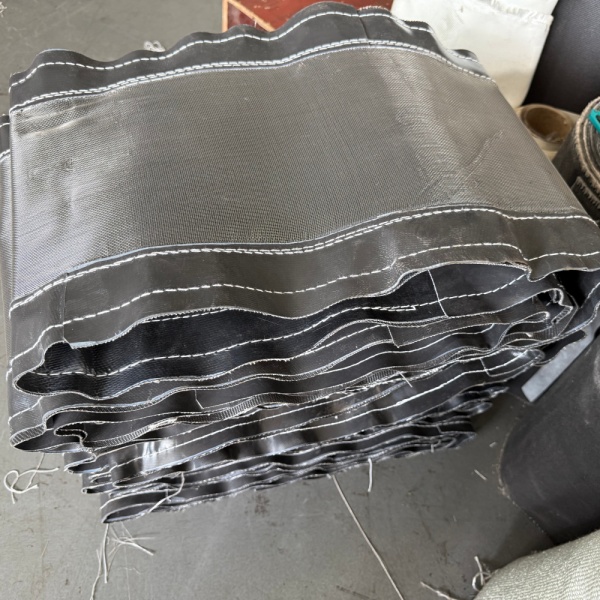

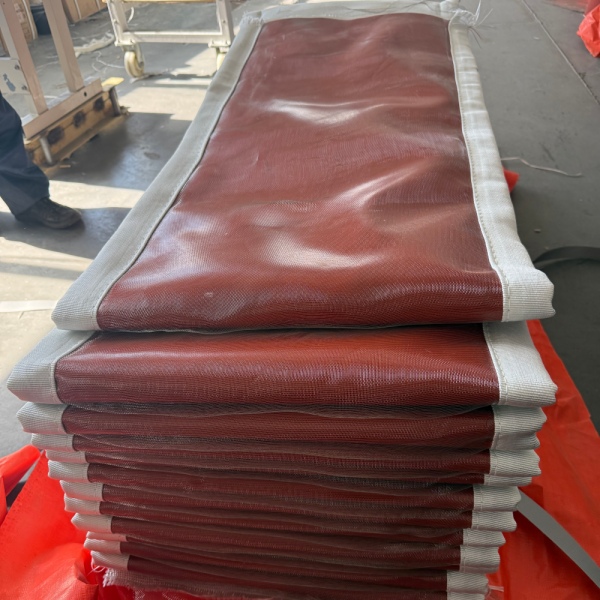

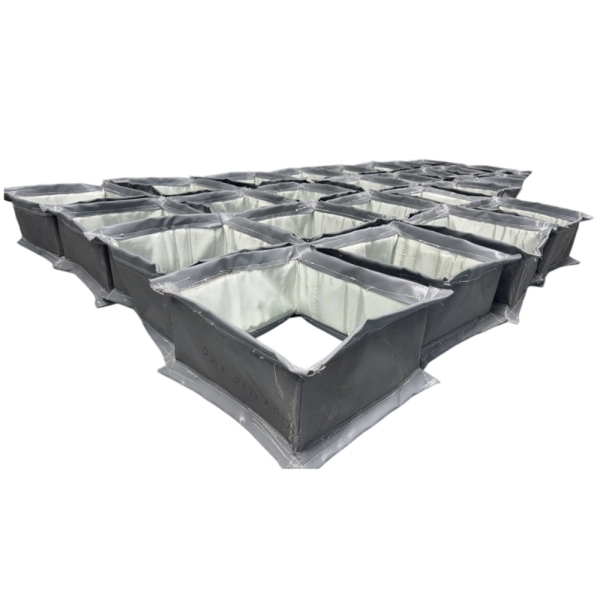

Okrúhle a obdĺžnikové potrubia vyžadujú odlišné rozmerové záznamy

Odsávacie systémy v oceliarňach používajú rôzne geometrie potrubí. Nepredpokladajte, že otvor je obdĺžnikový len preto, že inštalácia je veľká.

Pre okrúhle pripojenia identifikujte priemer otvoru, priemer upevnenia, detaily príruby a orientáciu vzoru otvorov. Pre obdĺžnikové pripojenia zaznamenajte šírku, výšku, geometriu rohov a príslušné rozmery na oboch koncoch.

Udržujte inštalovanú vzdialenosť pripojenia oddelene od rozvinutej šírky textilného pásu. Upínacie plochy a voľná flexibilná časť musia byť zohľadnené v schválenom návrhu.

Pre veľké obdĺžnikové pripojenia náš článok o obdĺžnikových textilných kompenzátoroch pre priemyselné potrubia podrobnejšie pokrýva rohy, geometriu upevnenia a vôľu vložky.

Špecifikujte pohyb od dohodnutej inštalačnej polohy

Požiadavka na pohyb by mala identifikovať axiálne stlačenie a roztiahnutie oddelene, bočný posun v oboch priečnych smeroch a uhlový pohyb okolo definovaných osí. Uveďte, ktoré pohyby nastávajú súčasne.

Zámerné nastavenie za studena (cold preset) je odlišné od neočakávaného nesúosého nastavenia pri inštalácii. Obe musia byť zaznamenané, aby výrobca rozumel počiatočnej polohe a pohybu požadovanému počas prevádzky.

Požiadajte inžiniera potrubného systému o stanovenie prevádzkového posunu. Neodhadujte schopnosť pohybu spoja z uvoľnenosti existujúceho pásu. Potvrďte, že vložky, izolačné komponenty a okolité konštrukcie zostávajú voľné počas celého schváleného rozsahu pohybu.

Výmena by mala riešiť zlyhanie, nielen rozmery

Opakovaná objednávka je priamočiara len vtedy, ak predchádzajúca špecifikácia zostáva vhodná. Pred výmenou kompenzátora v oceliarni zhromaždite jeho servisnú históriu, fotografie, rozmerové záznamy a akékoľvek zmeny v procese od inštalácie.

Zaznamenávajte pozorovania namiesto predpokladania príčiny. Opotrebenie vedľa vložky, trhanie pri svorke, usadeniny vo vnútri dutiny a lokalizované zafarbenie vyžadujú rôzne vyšetrovania. Tkanina s vyššou teplotnou odolnosťou nemusí nevyhnutne vyriešiť poškodenie spôsobené kontaktom, nesúososťou alebo obmedzeným pohybom.

Pre postup prieskumu a objednávania si pozrite náhradné textilné kompenzátory: ako zmerať a špecifikovať existujúci spoj.

Praktickú kontrolu a demontáž musí vykonať autorizovaný personál v súlade s postupmi izolácie, bezpečného prístupu a povoleniami na pracovisku. Pred narušením spoja potvrďte bezpečné teplotné a tlakové podmienky, dostatočnú podporu potrubia a akékoľvek riziká kontaminácie. Neuvoľňujte prevádzkové odsávacie pripojenie.

Inžinierske informácie pre cenovú ponuku kompenzátora pre oceliareň

Pripravte jednu špecifikáciu pre každé označenie zariadenia. Chýbajúce informácie označte ako neznáme namiesto predpokladu, že všetky spoje na rovnakom odsávacom potrubí majú identické požiadavky.

Zákazková výroba a plánovanie odstávok

BSTFLEX podporuje výrobu flexibilných pásov a zákazkových zostáv na základe výkresov pre aplikácie v priemyselných potrubiach. Ako výrobca textilných kompenzátorov, vyhodnocujeme požadovanú geometriu, materiálovú konštrukciu a rozsah dodávky z informácií poskytnutých pre projekt.

Pri výmenách počas odstávky odlíšte flexibilný prvok od akýchkoľvek rámov, vložiek, izolácie a upínacích komponentov. Dohodnite sa, či sa pás dodáva otvorený alebo uzavretý, ako sa vykoná prípadné uzavretie na mieste a ktoré časti sú zahrnuté v cenovej ponuke.

Pred schválením výroby vyriešte rozmerové rozdiely a chýbajúce prevádzkové údaje. Konečný výkres by mal identifikovať inštalačnú referenciu, požiadavky na pohyb, materiálovú konštrukciu a pripojenia k zachovanému zariadeniu.

Vyžiadajte si textilný kompenzátor pre potrubie odvodu spalín z pece

Pre nové potrubie odvodu spalín v oceliarni alebo náhradné pripojenie pošlite BSTFLEX umiestnenie zariadenia, výkres a prevádzkové podmienky. Konfigurácie produktov a možnosti prispôsobenia sú k dispozícii na našej stránke zákazkových textilných kompenzátorov.

Užitočný dopyt obsahuje rozmery potrubia, normálnu a maximálnu teplotu, tlak, podmienky plynu a prachu, pohyb, vystavenie vonkajšiemu teplu a požadovaný rozsah dodávky. Žiadosti o výmenu by mali obsahovať aj fotografie, históriu prevádzky a plánované obdobie odstávky.
