Jednosmerný uhlíkový návlek

Pozdĺžna karbónová výstuž v ohybnej rúrkovej predforme pre kompozitné hriadele, rúrky a tvarované komponenty.

Prehľad produktu

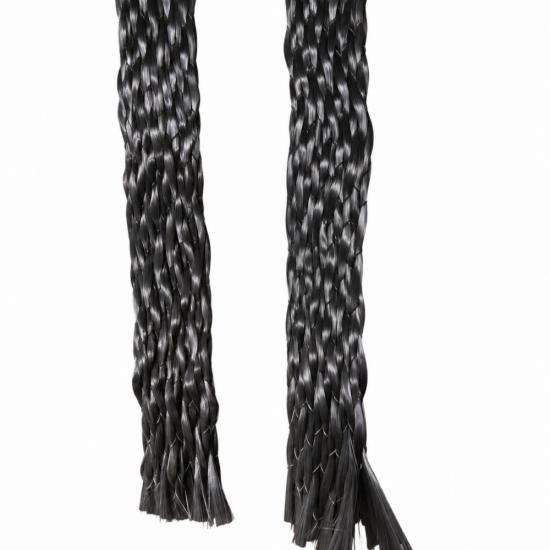

BSTFLEX jednosmerný karbónový rukáv umiestňuje hlavné karbónové vlákna pozdĺž dĺžky rúrkovej predformy. Jemnejšie podporné vlákna udržiavajú tvar rukáva, zatiaľ čo je umiestnený na tŕni alebo diele. Konštrukcia umožňuje výrobcom usporiadať axiálnu výstuž okolo rúrky alebo meniaceho sa prierezu bez nutnosti tvarovania plochej tkaniny do rúrky. Dodáva sa ako suchá textilná výstuž pre kompozitné vrstvenie; výsledné vlastnosti závisia od kompletného laminátu a výrobného procesu.

Navrhnuté podľa smeru zaťaženia

Pre diel, ktorý vyžaduje karbónové vlákna prebiehajúce od konca ku koncu, jednosmerný rukáv poskytuje rúrkový spôsob umiestnenia hlavných vlákien v 0-stupňovom, alebo axiálnom, smere. Podporné vlákna stabilizujú textíliu, ale nemali by sa považovať za náhradu za navrhnutú obvodovú alebo torznú výstužnú vrstvu.

Laminát môže kombinovať axiálnu výstuž s inými orientáciami vlákien, keď to vyžaduje jeho zaťaženie. Rukáv by sa mal vyberať podľa skutočnej geometrie dielu, prípadu zaťaženia, živice a plánu vytvrdzovania. Konečnú pevnosť alebo tuhosť nemožno určiť len zo samotného suchého rukáva.

Prispôsobenie na rovné a tvarované diely

Rúrková forma môže byť skúšobne nasadená na rovné časti, zúženia a prechody. Nominálny priemer rukáva sám osebe neurčuje inštalované prispôsobenie: záleží aj na konštrukcii podporných vlákien, tvare tŕňa a napätí pri umiestňovaní. Pre komponenty s viacerými priemermi pošlite výkres zobrazujúci najmenšie a najväčšie časti a dĺžku každého prechodu. Fyzická skúška prispôsobenia môže potvrdiť pokrytie a dĺžku rezu pred objednávkou OEM.

Kde sa dá použiť

• Axiálna výstuž v kompozitných rúrkach, hriadeľoch a dutých profiloch
• Vrstvenie na zúžené tŕne alebo diely s meniacimi sa prierezmi
• Lokálna pozdĺžna výstuž v komponentoch priemyselných a športových zariadení
• Prototypové a opakované kompozitné zostavy vyžadujúce rúrkovú predformu

Informácie na špecifikáciu

Pre užitočnú cenovú ponuku uveďte triedu karbónového vlákna alebo veľkosť prameňa (tow), ak je riadená vaším návrhom, nominálne a inštalované priemery, požadovanú hmotnosť vlákien, požiadavky na podporné vlákna, dĺžku kotúča alebo rezu a požadované balenie. Povedzte nám, či bude rukáv položený na holý tŕň alebo na inú výstužnú vrstvu a identifikujte zamýšľaný systém živice.

BSTFLEX môže prediskutovať vlastnú konštrukciu alebo vzorku podľa týchto požiadaviek. Trieda vlákna, rozsah priemerov, hmotnosť, rozťažnosť a mechanické hodnoty by mali byť zdokumentované pre vybraný variant produktu po potvrdení; hodnoty od iného dodávateľa alebo biaxiálny oplet nedefinujú tento rukáv.

Vyberte architektúru vlákien, ktorá vyhovuje dielu

Tabuľka identifikuje umiestnenie vlákien. Návrhár laminátu musí určiť kompletné vrstvenie a overiť vytvrdnutý diel pre jeho zamýšľanú prevádzku.

Otázky od kupujúcich kompozitov

Je toto hotová karbónová rúrka?

Nie. Tento produkt je suchý karbónový rukáv pre následné kompozitné spracovanie. Vyžaduje vhodný systém živice a overené vrstvenie a vytvrdzovanie.

Môže nahradiť biaxiálny karbónový oplet?

To závisí od zaťaženia. Tieto dve konštrukcie umiestňujú svoje hlavné vlákna v rôznych smeroch. Návrh vyžadujúci obvodovú alebo torznú výstuž môže vyžadovať dodatočné vrstvy.

Čo mám poslať pre vlastnú vzorku?

Pošlite výkres alebo vzorku, profil celého priemeru, hotovú dĺžku, požiadavku na karbónové vlákno, cieľovú hmotnosť vlákien, proces živice a skúšobné množstvo. Uveďte ročný dopyt, ak potrebujete cenovú ponuku na dodávku OEM.

Diskutujte o konštrukcii OEM rukáva

Zdieľajte geometriu dielu a požadovaný smer vlákien s BSTFLEX. Pred vypracovaním cenovej ponuky na výrobnú dodávku skontrolujeme konštrukciu rukáva a požiadavky na vzorky.
