Jednosmerný sklolaminátový návlek

Axiálna sklolaminátová výstuž v rúrkovej forme pre kompozitné diely s rovnými, kónickými alebo meniacimi sa prierezmi.

Prehľad produktu

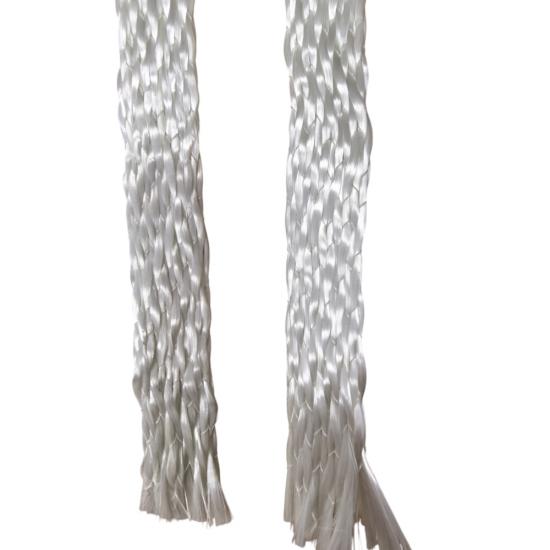

BSTFLEX jednosmerný sklolaminátový rukáv je suchá rúrková výstuž, ktorej hlavné sklolaminátové vlákna vedú pozdĺž dĺžky rukáva. Jemné podporné vlákna držia pozdĺžne vlákna v ohybnej rúrke, čo umožňuje výrobcom umiestniť výstuž okolo tŕňa alebo existujúceho dielu bez rezania a spájania plochého hárku. Rukáv je určený na výrobu kompozitov impregnovaných živicou, kde je výstuž v pozdĺžnom smere súčasťou návrhu laminátu. Priemer, hmotnosť vlákien, konštrukcia podporných vlákien a dodávaná dĺžka môžu byť špecifikované pre daný projekt.

Orientácia a konštrukcia vlákien

V konvenčnom biaxiálnom pletenom rukáve sa hlavné vlákna krížia pod uhlom. V tejto jednosmernej konštrukcii hlavné sklolaminátové vlákna sledujú os dielu. Menšie podporné vlákna stabilizujú rúrkový polotovar počas manipulácie a kladenia. Toto usporiadanie je užitočné, keď návrh laminátu vyžaduje podstatný podiel vlákien v 0-stupňovom smere.

Inštalovaný priemer, pokrytie a zarovnanie vlákien závisia od špecifikovanej konštrukcie a tvaru dielu. Pre kónický alebo zakrivený komponent je skúšobné nasadenie najlepším spôsobom, ako potvrdiť pokrytie a požadovanú dĺžku rezu pred výrobou.

Typické aplikácie

• Pozdĺžna výstuž kompozitných rúrok, tyčí a dutých profilov
• Kompozitné kladenie na kónické hriadele a tvarované tŕne
• Lokálna axiálna výstuž v športových potrebách, priemyselných komponentoch a zákazkových zostavách
• Prototypová a OEM výroba, kde rúrkový sklolaminátový polotovar zjednodušuje umiestnenie vlákien

Pevnosť a prevádzkové podmienky hotového dielu závisia od kompletného laminátu, živicového systému, procesu vytvrdzovania a validačných testov.

Výber správneho rukáva

Začnite s priemerom dielu v jeho najmenších a najväčších bodoch, jeho celkovou dĺžkou a smerom zaťaženia. Špecifikujte požadovaný typ sklolaminátu alebo vlákna, ak to váš návrh vyžaduje. Taktiež uveďte cieľovú hmotnosť vlákien alebo plošnú hmotnosť, prípustný obsah podporných vlákien a zamýšľanú živicu a výrobný proces.

Povrchová úprava sklolaminátu musí vyhovovať zvolenej živici. Potvrďte nasiakavosť, tvarovateľnosť, zhutnenie a vlastnosti vytvrdnutého laminátu pomocou reprezentatívnej vzorky. Ak návrh vyžaduje vyvážené vlákna po obvode namiesto prevažne axiálnej výstuže, porovnajte náš biaxiálny pletený sklolaminátový rukáv. Pre iný typ výstužného vlákna si pozrite naše uhlíkové pletené rukávy.

Zákazková dodávka pre výrobu kompozitov

BSTFLEX môže posúdiť výkres, vzorku alebo požiadavku na kladenie vlákien, aby vypracoval cenovú ponuku na vhodnú konštrukciu rukáva. Pri žiadosti o OEM cenovú ponuku diskutujte o nominálnom priemere, tolerancii priemeru, sklenenom vlákne, usporiadaní podporných vlákien, hmotnosti vlákien, dĺžke kotúča alebo rezu, balení a predpokladanom objeme. Výrobné špecifikácie a testovacie údaje by mali byť dohodnuté pre zvolenú konštrukciu predtým, ako budú pridané do projektového technického listu.

Časté otázky

Je to to isté ako bežný pletený sklolaminátový rukáv?

Nie. Definuje ho pozdĺžna orientácia hlavných výstužných sklolaminátových vlákien. Štandardný biaxiálny oplet má hlavné vlákna krížiace sa pod uhlami opletu. Požadovaná orientácia závisí od zaťaženia v hotovom diele.

Dodáva sa rukáv ako hotová kompozitná rúrka?

Nie. Je to suchý polotovar z vlákien na začlenenie do kompozitného kladenia. Výber živice, impregnácia a vytvrdzovanie sú určené výrobným procesom zákazníka.

Aké informácie sú potrebné pre cenovú ponuku?

Pošlite výkres dielu alebo rozmery tŕňa, minimálne a maximálne priemery, dĺžku, špecifikáciu sklolaminátu, ak je vyžadovaná, cieľovú hmotnosť vlákien, živicový systém, skúšobné množstvo a očakávanú ročnú spotrebu.

Vyžiadajte si vzorku alebo OEM cenovú ponuku

Povedzte BSTFLEX, na čo musí rukáv pasovať a ako bude vyrobený hotový kompozit. Tieto informácie môžeme použiť na diskusiu o konštrukcii a vzorke pre vaše skúšky kladenia.
