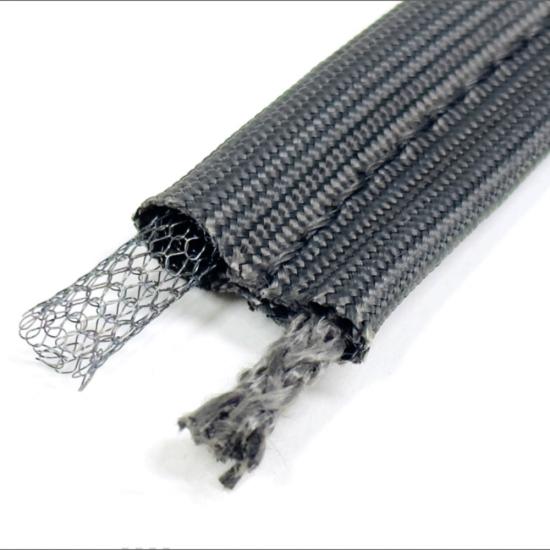

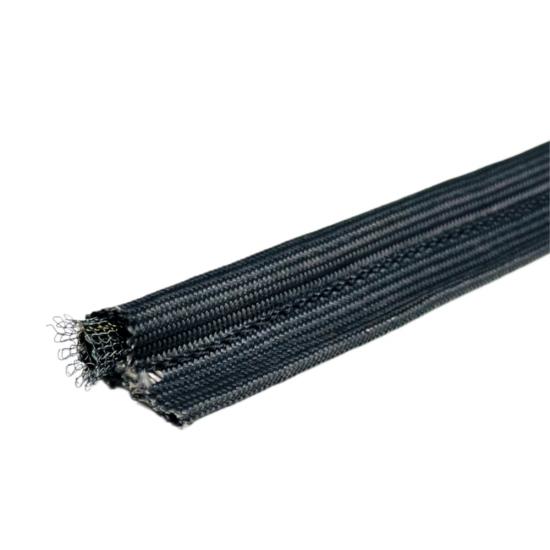

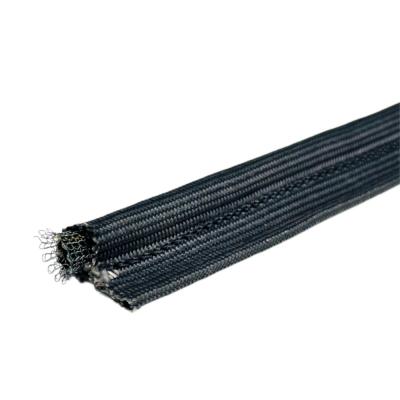

Tesnenie z nehrdzavejúcej ocele s dutým jadrom Tadpole je vysoko stlačiteľný tepelne tesniaci profil určený pre priemyselné dvierka pecí, prístupové panely pecí, potrubia, tlmiče, tepelné kryty a ďalšie zariadenia vyžadujúce flexibilné tesnenie okolo nerovných alebo meniacich sa medzier.
Tesnenie kombinuje vonkajší plášť z tkaných sklenených vlákien s dutým jadrom z nehrdzavejúcej ocele. Na rozdiel od pevného sieťového alebo skleneného lanového jadra poskytuje dutá kovová štruktúra ľahšiu a stlačiteľnejšiu banku, ktorá sa môže ľahko deformovať pod uzatváracím tlakom a zároveň si zachováva užitočnú pružnosť po uvoľnení zaťaženia.
Jeho konštrukcia s hruškou a chvostom oddeľuje tesniacu a montážnu funkciu. Dutá hruška tvorí kompresné tesnenie voči dosadacej ploche, zatiaľ čo plochý chvost zo sklenených vlákien poskytuje pohodlnú časť pre mechanické uchytenie.
BSTFLEX vyrába tesnenia z dutých sklenených vlákien s prispôsobenými priemermi hrudiek, šírkami chvostov, dĺžkami a konfiguráciami profilov. Konštrukciu z dutého jadra z nehrdzavejúcej ocele je možné upraviť aj podľa požiadaviek na kompresiu, geometrie zariadenia a špecifikácií výrobcu originálnych dielov (OEM).
objednávka (moq):
1platba:
EXW, FOB, CIF, DDP, FCA, etclodný prístav:
Shanghai, NingboTen/Tá/ToTesnenie z dutého jadra z nehrdzavejúcej ocele s krytom zo sklenených vlákienje flexibilný priemyselný tesniaci profil určený pre dvierka pecí, prístupové panely pecí, potrubia, klapky, tepelné kryty a iné zariadenia, kde sa tesnenie musí ľahko stlačiť a prispôsobiť sa nerovným tesniacim povrchom.
Táto konštrukcia kombinuje vonkajší plášť z tkaných sklenených vlákien s dutým vnútorným jadrom z nehrdzavejúcej ocele. Duté jadro dodáva žiarovke stlačiteľnejšiu štruktúru ako mnohé konštrukcie s plným jadrom a zároveň si zachováva kovovú výstuž vo vnútri tesniaceho profilu.
Keď sa dvierka alebo panel zariadenia zatvoria, dutá žiarovka sa stlačí proti dosadacej ploche a prispôsobí sa zmenám v tesniacej medzere. Plochá časť zo sklenených vlákien zostáva mimo primárnej kompresnej zóny a poskytuje úchytnú plochu pre mechanickú inštaláciu.
BSTFLEX vyrábatesnenia z dutého jadra zo sklenených vlákienv zákazkových priemeroch žiaroviek, šírkach chvostov, dĺžkach a konfiguráciách profilov pre výrobu OEM, údržbu a projekty výmeny tesnení.
Charakteristickým znakom tohto tesnenia je jeho dutá kovová žiarovka.
| Komponent | Spoločnosťinštrukcia | Funkcia |
|---|---|---|
| Vonkajší kryt | Tkaná sklolaminátová tkanina | Poskytuje flexibilnú vonkajšiu tepelnú textilnú vrstvu |
| Vnútorné jadro | Duté jadro z nehrdzavejúcej ocele | Vytvára odolnú a vysoko stlačiteľnú žiarovku |
| Žiarovka | Duté kovové jadro obalené sklenenými vláknami | Tvorí primárnu kompresnú tesniacu plochu |
| Chvost | Sklolaminátová tkanina | Poskytuje montážnu a upevňovaciu časť |
Duté jadro mení mechanické správanie cibuľky žubrienky.
Namiesto spoliehania sa na pevné vláknité lano alebo hustú kovovú sieťovinu obsahuje vnútorná konštrukcia z nehrdzavejúcej ocele otvorenú centrálnu oblasť. Pri zatváracom tlaku sa žiarovka môže zrútiť dovnútra a zmenšiť svoju výšku s relatívne nízkou silou.
Vďaka tomu je tesnenie obzvlášť užitočné tam, kde dvere zariadení nemôžu vyvíjať vysoký zatvárací tlak alebo kde tesnenie musí zvládnuť relatívne veľké rozmerové zmeny.
Po odstránení záťaže jadro z nehrdzavejúcej ocele pomáha žiarovke obnoviť svoj pôvodný profil.
Duté jadro nie je len ľahšou verziou plného jadra. Poskytuje odlišné kompresné charakteristiky.
Medzi typické výhody patria:
Vonkajšia sklolaminátová tkanina obsahuje a chráni duté kovové jadro a zároveň tvorí plochý montážny chvost.
Sklolaminátová textília sa široko používa v priemyselnom tesnení, pretože kombinuje flexibilitu, rozmerovú stabilitu a odolnosť voči zvýšeným teplotám.
Tkaná konštrukcia tiež umožňuje, aby tesnenie sledovalo rohy, rámy dverí a geometriu iného zariadenia bez toho, aby sa vyskytovala tuhosť spojená s úplne kovovým tesnením.
Porovnateľné konštrukcie s krytom zo sklenených vlákien a dutým jadrom z nehrdzavejúcej ocele sa bežne špecifikujú pre prevádzkové teploty okolo 538 °C / 1000 °F.
Skutočná použiteľná teplota tesnenia BSTFLEX závisí od presného druhu sklolaminátu, konštrukcie jadra z nehrdzavejúcej ocele, materiálu šitia, podmienok kompresie a okolitej atmosféry.
Pre aplikácie pracujúce blízko hornej tepelnej hranice by sa pred konečným výberom materiálu mala potvrdiť nepretržitá teplota, maximálna teplota a trvanie expozície.
Duté a plné kovové jadrá môžu používať podobné materiály z nehrdzavejúcej ocele, ale ich správanie pri kompresii je odlišné.
| Nehnuteľnosť | Duté jadro z nehrdzavejúcej ocele | Masívne jadro z nehrdzavejúcej ocele |
|---|---|---|
| Stlačiteľnosť | Vyššia | Nižšia až stredná |
| Uzatváracia sila | Vo všeobecnosti nižšie | Vo všeobecnosti vyššie |
| Tvrdosť cibule | Mäkšie a skladnejšie | Štruktúrovanejšie |
| Ubytovanie v Gap | Veľmi dobré | Dobré pri správnej veľkosti |
| Mechanická podpora | Poskytuje dutá kovová konštrukcia | Vďaka hustejšej kovovej štruktúre |
| Typický dôvod výberu | Vysoká kompresia so zníženou zatváracou silou | Pevná podpora a kontrolovaná kompresia |
Obe konštrukcie dokážu poskytnúť mäkkú kompresiu, ale správajú sa odlišne.
Jadro zo sklenených vlákien je úplne nekovové a jeho pevnosť je do značnej miery určená hustotou vlákien a konštrukciou lana.
Duté jadro z nehrdzavejúcej ocele používa kovovú štruktúru, ktorá sa môže pod tlakom zrútiť a po odstránení zaťaženia sa zotaviť.
Dutá konštrukcia z nehrdzavejúcej ocele sa preto často volí tam, kde je potrebná flexibilita spolu s kovovou odolnosťou.
Voľba medzi dutým jadrom z nehrdzavejúcej ocele a jadrom z Inconelu by mala byť založená na mechanických aj tepelných požiadavkách.
Duté jadro z nehrdzavejúcej ocele je obzvlášť užitočné, keď sú prioritou stlačiteľnosť a nižšia uzatváracia sila.
Jadro z Inconelu sa môže zvoliť tam, kde samotná kovová výstuž musí odolávať náročnejším tepelným podmienkam.
Materiál jadra, hustota jadra a geometria jadra by sa mali vyhodnotiť, a nie vyberať iba podľa názvu zliatiny.
Táto konštrukcia je vhodná pre aplikácie vyžadujúce flexibilné a vysoko stlačiteľné tepelné tesnenie.
Veľké dvierka rúry často vyžadujú tesnenie, ktoré dokáže kompenzovať rozdiely v zarovnaní dvierok a rovinnosti rámu.
Atesnenie dutých dvierok rúry na pečeniesa môže pri zatváraní dverí výrazne stlačiť, čo pomáha udržiavať kontakt po celom obvode bez nutnosti nadmernej sily pri zatváraní.
Táto vlastnosť môže byť obzvlášť užitočná pri veľkých dverách, odnímateľných krytoch a zariadeniach, ktoré sú vystavené opakovaným teplotným cyklom.
Tesnenia typu Tadpole sa používajú aj okolo potrubí, tlmičov a spojov panelov, kde spájacie povrchy nemusia zostať dokonale rovnomerné.
Dutá žiarovka sa dokáže prispôsobiť malým rozmerovým zmenám, zatiaľ čo montážny koniec udržiava tesnenie pripevnené k konštrukcii zariadenia.
Pri aplikáciách s potrubím by sa pred výberom konečnej konštrukcie mala skontrolovať skutočná teplota plynu, tlak, vibrácie a chemické prostredie.
Jedným z hlavných dôvodov pre výber dutej žiarovky je jej schopnosť prispôsobiť sa nepravidelnému spojovaciemu povrchu.
Keď je jedna časť tesniacej medzery menšia ako iná, žiarovka sa môže stlačiť rôzne pozdĺž dĺžky tesnenia.
To pomáha udržiavať nepretržitý tesniaci kontakt na povrchoch zariadení, ktoré nie sú dokonale rovné alebo rozmerovo jednotné.
Vnútorná kovová konštrukcia môže byť navrhnutá rôznymi spôsobmi podľa požadovaných kompresných charakteristík.
V závislosti od použitia sa duté jadrá z nehrdzavejúcej ocele môžu vyrábať s rôznou hustotou ôk alebo vystuženými konštrukciami, aby sa zmenili:
Spoločnosť BSTFLEX dokáže vyhodnotiť konštrukciu jadra podľa rozmerov zariadenia, tesniaceho tlaku a požiadaviek zákazníka.
Správne dimenzovanie je rozhodujúce pre tesnenie s dutým jadrom žubrienky.
Žiarovka by mala byť dostatočne veľká na udržanie tesniaceho kontaktu, ale nemala by byť nadmerne stlačená, keď sa dvere alebo panel zatvoria.
BSTFLEX dokáže prispôsobiť:
| Typ produktu | Sklolaminát HoTesnenie z puklice |
|---|---|
| Vonkajší kryt | Tkaná sklolaminátová tkanina |
| Jadro | Duté jadro z nehrdzavejúcej ocele |
| Typická možnosť z nehrdzavejúcej ocele | Nerezová oceľ 304 |
| Profil | Stlačiteľná žiarovka s plochým chvostom |
| Priemer žiarovky | Vlastné |
| Šírka chvosta | Vlastné |
| Dĺžka | Vlastné |
| Teplotná odolnosť | Závisí od triedy sklolaminátu, konštrukcie jadra a podmienok aplikácie |
| Výstavba jadra na mieru | K dispozícii |
| Výroba OEM | Dostupné podľa výkresu alebo vzorky |
Konštrukcia s dutým jadrom by sa mala zvážiť, ak aplikácia vyžaduje jeden alebo viacero z nasledujúcich prvkov:
Spoločnosť BSTFLEX dokáže vyrobiť nové OEM profily, ako aj náhradné tesnenia pre existujúce pece, kotly, potrubia a iné tepelné zariadenia.
V prípade náhradných projektov uveďte:
Fyzická vzorka tesnenia sa môže použiť aj vtedy, keď nie sú známe pôvodné rozmery alebo konštrukcia jadra.
Tesnenie s dutým jadrom typu žubrienka je tesniaci profil typu žiarovka-chvost, v ktorom žiarovka obsahuje vnútorné jadro s otvoreným stredom. V tomto produkte je jadro vyrobené z nehrdzavejúcej ocele a vonkajší plášť je z tkaného sklolaminátu.
Hlavnou výhodou je zvýšená stlačiteľnosť. Dutá štruktúra sa môže ľahšie zrútiť pod uzatváracím tlakom, čo umožňuje tesneniu prispôsobiť sa tesniacim medzerám bez toho, aby bolo potrebné vynaložiť rovnakú silu ako mnohé hustejšie jadrové konštrukcie.
Áno. Táto konštrukcia využíva duté jadro z nehrdzavejúcej ocele. Bežne používanou možnosťou je nehrdzavejúca oceľ 304, zatiaľ čo pre špecifické aplikácie je možné vyhodnotiť alternatívne konštrukcie s kovovým jadrom.
Vo všeobecnosti áno. Duté jadro je navrhnuté tak, aby sa pri stlačení ľahšie zrútilo, zatiaľ čo pevné sieťované jadro vytvára pevnejšiu a štruktúrovanejšiu žiarovku.
Medzi typické aplikácie patria priemyselné dvierka pecí, dvere pecí, potrubia, klapky, kryty, prístupové panely a tepelné kryty.
Áno. Priemer žiarovky, konštrukcia kovového jadra a hustota ôk sa dajú nastaviť tak, aby sa dosiahli rôzne kompresné charakteristiky.
Áno. Na vývoj náhradných profilov tesnení možno použiť výkresy, fotografie, rozmery alebo fyzické vzorky.
BSTFLEX vyrábaTesnenia z dutého jadra z nehrdzavejúcej ocele s krytom zo sklenených vlákienpre pece, variče, potrubia, tlmiče, tepelné kryty a priemyselné OEM zariadenia.
Pre cenovú ponuku nám pošlite priemer banky, šírku chvosta, celkové rozmery profilu, požadovanú dĺžku, prevádzkovú teplotu, tesniacu medzeru a množstvo. Na zákazkový vývoj je možné použiť aj existujúce vzorky alebo technické výkresy.
Preskúmajte ďalšietesnenia pre žubrienky a vysokoteplotné tesnenia pre žubrienkyso sklolaminátovými, oxidovými, keramickými, potiahnutými textíliami, vláknitými a kovovými jadrami.
