Tesnenie z keramickej tkaniny Inconel Core Tadpole

Ten/Tá/ToTesnenie z keramickej tkaniny Inconel Core Tadpoleje zosilnený tesniaci komponent pre vysoké teploty určený pre priemyselné zariadenia vystavené zvýšeným teplotám, tepelným cyklom, kompresii a mechanickému pohybu. Jeho konštrukcia kombinuje vonkajší plášť z keramickej tkaniny s kovovým jadrom z Inconelu, čím vytvára flexibilný, ale štrukturálne stabilný tesniaci profil.

Keramická tkanina slúži ako vonkajšia tepelnoizolačná vrstva, zatiaľ čo jadro z materiálu Inconel tvorí vnútornú štruktúru tesniacej banky. Integrovaný chvost ponúka upevňovaciu plochu na montáž tesnenia na dvierka pece, rám pece, panel pece, prístupový kryt alebo iné tepelné zariadenie.

BSTFLEX vyrábaTesnenia s jadrom Inconel Tadpolev prispôsobených rozmeroch a konfiguráciách pre OEM zariadenia, náhradné aplikácie a špecializované požiadavky na tesnenie pri vysokých teplotách.

Konštrukcia produktu

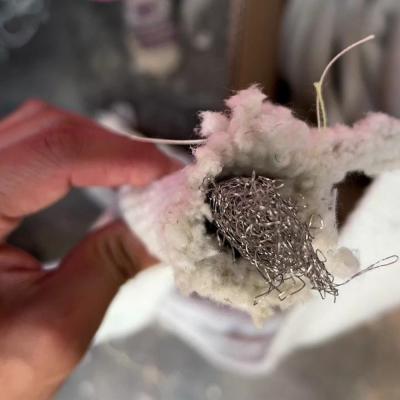

Toto tesnenie typu žubrienka využíva dvojmateriálovú konštrukciu, v ktorej keramická tkanina a jadro z materiálu Inconel plnia rôzne funkcie. Tkanina chráni jadro pred priamym vystavením prostrediu a zároveň zachováva pružný textilný povrch. Jadro z materiálu Inconel poskytuje vnútorný tvar a štrukturálnu oporu tesniacej banky.

Ako funguje tesnenie Inconel Core Tadpole

Tesnenie typu žubrienka sa vyznačuje zaoblenou tesniacou žiarovkou pripojenou k montážnemu chvostu. Počas inštalácie je žiarovka umiestnená pozdĺž tesniaceho obvodu, zatiaľ čo chvost je pripevnený k nosnej konštrukcii.

Keď sa dvierka, panel alebo kryt zatvoria, žiarovka sa stlačí k protiľahlému povrchu. Jadro z Inconelu pomáha žiarovke udržať si svoju zamýšľanú geometriu pri stlačení, zatiaľ čo keramická tkanina poskytuje vonkajšiu tepelnú bariéru.

Táto konfigurácia je užitočná pre priemyselné tepelné zariadenia, kde tesnenie musí kombinovať flexibilný vonkajší textilný povrch s pevnejšou vnútornou kovovou štruktúrou.

Vonkajší poťah z keramickej tkaniny

Keramická tkanina tvorí vonkajšiu stranu tesnenia a je zvolená pre aplikácie vyžadujúce textilnú ochranu pred vysokými teplotami. Jeho tkaná konštrukcia umožňuje tesneniu sledovať tesniacu dráhu a zároveň chráni vnútorné jadro Inconel pred priamym kontaktom s okolitým prostredím.

Keramickú tkaninu je možné špecifikovať podľa tepelného namáhania, flexibility, podmienok inštalácie a mechanických požiadaviek aplikácie. Hotový kryt je navrhnutý okolo jadra a tesniaceho profilu, a nie ako samostatná plochá keramická tkanina.

Inconelové jadro pre štrukturálnu stabilitu

Ten/Tá/ToInconelové jadroje určujúcim znakom tohto vysokoteplotného tesnenia typu žubrienka. Na rozdiel od konštrukcie s keramickým jadrom je vnútorná štruktúra kovová, čo poskytuje inú kombináciu pevnosti, rozmerovej stability a správania sa pri kompresii.

Jadro z Inconelu pomáha udržiavať geometriu tesniacej banky, keď je tesnenie stlačené proti dosadacej ploche. Môže tiež poskytnúť väčšiu štrukturálnu stabilitu v aplikáciách, kde je tesnenie vystavené opakovanému pohybu, manipulácii pri inštalácii alebo mechanickému zaťaženiu.

Priemer, geometriu a konštrukciu jadra je možné zvoliť podľa požadovanej tesniacej medzery, úrovne kompresie, montážneho usporiadania a konštrukcie zariadenia.

Kľúčové výhody výkonnosti

• Keramický textilný poťah pre náročné prostredie s vysokou teplotou
• Vnútorné jadro Inconel pre štrukturálnu pevnosť a zachovanie tvaru
• Flexibilná konfigurácia „bulb and tail“ pre obvodové utesnenie
• Vhodné pre opakované ovládanie dverí a panelov
• Môže sledovať zakrivené a aplikačne špecifické tesniace dráhy
• Kombinuje textilnú tepelnú ochranu s kovovým vnútorným jadrom
• Vhodné pre priemyselné pece, rúry, sušiarne a tepelné zariadenia
• Dostupné s prispôsobenými rozmermi žiarovky a chvosta
• Vhodné pre požiadavky OEM a náhradné tesnenia

Aplikácie

Kombinácia keramickej tkaniny a jadra Inconel robí toto tesnenie vhodným pre náročné aplikácie tepelného tesnenia, kde vnútorná štruktúra vyžaduje dodatočnú kovovú stabilitu.

• Dvere priemyselných pecí
• Dvere a panely pecí na tepelné spracovanie
• Priemyselné dvierka pecí
• Dvere pece a prístupové otvory
• Kryty na kontrolu pri vysokých teplotách
• Zariadenia na tepelné spracovanie
• Zariadenia so žiaruvzdornou výstelkou
• Priemyselné sušiace a vytvrdzovacie systémy
• Vysokoteplotné komory
• Kryty spaľovacích zariadení
• Zákazkové stroje na tepelné spracovanie
• OEM vysokoteplotné tesniace systémy

Tesnenie dvierok pece

Dvierka pece vyžadujú tesnenia, ktoré dokážu tolerovať zvýšené teploty a zároveň zvládnuť opakované otváranie, zatváranie a tepelný pohyb. Tesnenie sa inštaluje po obvode dvierok alebo rámu, pričom žiarovka sa nachádza v kompresnej zóne.

Keramická tkanina poskytuje vonkajšiu tepelnú ochranu, zatiaľ čo jadro z materiálu Inconel udržiava tesniaci profil. Vďaka tomu je táto konštrukcia obzvlášť užitočná, keď sa z štrukturálnych dôvodov uprednostňuje kovové jadro pred keramickým.

Tesnenie dvierok priemyselnej rúry

Priemyselné pece bežne vyžadujú flexibilné obvodové tesnenia okolo dvierok, prístupových panelov a kontrolných otvorov. Tesnenie je možné vyrobiť tak, aby zodpovedalo priamym, zakriveným alebo špecifickým tesniacim dráham pre danú aplikáciu.

Priemer žiarovky je možné zvoliť podľa dostupnej medzery a požadovaného stlačenia. Montážny koniec je možné tiež prispôsobiť použitému spôsobu upevnenia na dvierkach alebo ráme rúry.

Zariadenia na pec a tepelné spracovanie

Pece a systémy tepelného spracovania môžu počas prevádzky zažívať značné teplotné výkyvy a rozmerové zmeny. Správne zvolené tesnenie žubrienky dokáže absorbovať pohyb spojený s tepelnou rozťažnosťou a zároveň zachovať kontakt medzi tesniacimi povrchmi.

Spoločnosť BSTFLEX dokáže vyrobiť zákazkové dĺžky a konfigurácie pre dvierka pecí, odnímateľné panely, inšpekčné otvory a ďalšie oblasti vyžadujúce flexibilné tesnenie pri vysokých teplotách.

Vlastné tesnenie z Inconel Core Tadpole

Geometria tesnenia má priamy vplyv na kompresiu, inštaláciu a tesniaci výkon. Spoločnosť BSTFLEX vyrába tesnenia s jadrom Inconel na mieru podľa rozmerov zariadenia a prevádzkových podmienok, namiesto toho, aby sa spoliehala na jeden univerzálny profil.

Technické špecifikácie

Konečná prevádzková teplota by sa mala stanoviť na základe celej konštrukcie tesnenia a skutočných prevádzkových podmienok. Výkon a životnosť tesnenia môže ovplyvniť maximálna teplota, trvalá teplota, teplotné cykly, atmosféra, kompresia, mechanický pohyb a montážne podmienky.

Prečo používať jadro Inconel namiesto keramického jadra?

Voľba medzi jadrom z Inconelu a keramickým jadrom závisí od mechanických a tepelných požiadaviek zariadenia. Jadro z Inconelu poskytuje kovovú vnútornú štruktúru s odlišnými kompresnými a rozmerovými vlastnosťami od keramického jadra.

Inconelové jadro možno zvážiť, ak aplikácia vyžaduje robustný vnútorný profil, väčšiu štrukturálnu stabilitu alebo kovovú konštrukciu jadra. Keramické jadro môže byť uprednostnené tam, kde je potrebná ľahká nekovová vnútorná štruktúra.

Tesnenie proti žubrienkam, tesnenie proti žubrienkam a páska proti žubrienkam

Tento produkt môže byť opísaný rôznymi názvami v závislosti od odvetvia a dodávateľa.Tesnenie z žubrienky,tuleň žubrienka,páska na žubrienkyatesniaca páska na žubrienkyvo všeobecnosti sa vzťahujú na súvisiace konštrukcie tesnení typu „bulb and chvost“.

Pre inžinierske a nákupné účely je materiálová konštrukcia dôležitejšia ako samotná terminológia. Spoločnosť BSTFLEX dokáže vyrobiť požadovaný profil podľa výkresov, špecifikácií, vzoriek a požiadaviek zákazníka na inštaláciu.

Ako vybrať správne tesnenie Inconel Tadpole

Spoľahlivý výber tesnenia začína fyzikálnymi podmienkami tesniaceho spoja. Pred špecifikovaním konečnej konštrukcie by sa mali vyhodnotiť nasledujúce faktory.

1. Tesniaca medzera:Zmerajte dostupný priestor medzi dosadajúcimi plochami, keď je zariadenie zatvorené.
2. Priemer žiarovky:Vyberte profil, ktorý poskytuje dostatočnú kompresiu bez nadmernej deformácie.
3. Základná požiadavka:Určte, či aplikácia vyžaduje štrukturálne vlastnosti jadra Inconel.
4. Tepelná expozícia:Zvážte normálnu prevádzkovú teplotu, maximálnu teplotu, teplotné cykly a okolitú atmosféru.
5. Mechanický pohyb:Vyhodnoťte pohyb dverí, vibrácie, trenie a opakované stlačenie.
6. Montážne usporiadanie:Potvrďte, ako bude tesniaci koniec pripevnený k zariadeniu.
7. Geometria tesnenia:Špecifikujte rovné úseky, rohy, celkovú dĺžku a akékoľvek požiadavky na profil špecifické pre danú aplikáciu.

OEM a náhradné tesnenia Tadpole

Spoločnosť BSTFLEX dodáva tesnenia na mieru pre výrobcov originálnych zariadení, ako aj pre údržbárske alebo výmenné aplikácie. Náhradné tesnenie je možné vyvinúť z existujúcej vzorky, výkresu, rozmerov alebo informácií o aplikácii.

Pre aplikácie OEM je možné profil tesnenia vyvinúť okolo tesniacej medzery zariadenia a montážneho systému. To umožňuje považovať kryt z keramickej tkaniny, jadro z Inconelu, rozmery žiarovky a konfiguráciu chvosta za jednu kompletnú tesniacu zostavu.

Často kladené otázky

Čo je tesnenie žubrienky s keramickým tkaninovým krytom a jadrom Inconel?

Ide o vysokoteplotné tesnenie typu „tadpole“ vyrobené s vonkajším plášťom z keramickej tkaniny a vnútorným jadrom z Inconelu. Dizajn s hruškou a chvostom poskytuje stlačiteľnú tesniacu časť a integrovanú montážnu plochu.

Prečo toto tesnenie používa jadro z Inconelu?

Inconelové jadro poskytuje kovovú vnútornú štruktúru so silnou rozmerovou stabilitou a štrukturálnou podporou. Môže byť zvolené pre aplikácie, kde sa uprednostňuje kovové jadro pred keramickým vnútorným jadrom.

Aký je účel keramického látkového poťahu?

Keramická tkanina tvorí vonkajšiu ochrannú vrstvu okolo jadra Inconel. Poskytuje tepelne odolný textilný povrch a zároveň umožňuje tesneniu zachovať si flexibilitu potrebnú na inštaláciu okolo tepelných zariadení.

Kde sa používa tesnenie s jadrom Inconel typu „tadpole“?

Medzi typické aplikácie patria priemyselné dvierka pecí, priemyselné rúry, dvere pecí, zariadenia na tepelné spracovanie, vysokoteplotné komory, prístupové panely a iné tepelné kryty.

Dá sa toto tesnenie vyrobiť na mieru?

Áno. Spoločnosť BSTFLEX dokáže prispôsobiť priemer žiarovky, šírku chvosta, celkovú dĺžku, konštrukciu jadra Inconel, špecifikáciu keramickej tkaniny, geometriu profilu a montážne usporiadanie.

Dokáže spoločnosť BSTFLEX vyrobiť náhradné tesnenie z existujúcej vzorky?

Áno. Na vývoj náhradného tesnenia pre žubrienok s jadrom z Inconelu možno použiť existujúcu vzorku tesnenia, technický výkres, rozmerové informácie alebo podrobnosti o aplikácii.

Akú teplotu znesie toto tesnenie z Inconelu?

Použiteľný teplotný rozsah závisí od konkrétnej keramickej tkaniny, zliatiny Inconel, šijacích materiálov, rozmerov tesnenia, kompresie, atmosféry a podmienok expozície. Preto by sa mala hodnotiť celá hotová konštrukcia, a nie priraďovať teplotnú klasifikáciu len na základe jedného materiálu.

Vyžiadajte si vlastné tesnenie s jadrom Inconel Tadpole

Ak potrebujetekeramické tkaninové tesnenie proti žubrienkam s jadrom z InconeluPre pec, rúru, sušiareň alebo iný vysokoteplotný systém dokáže spoločnosť BSTFLEX vyvinúť konfiguráciu podľa vašich požiadaviek na zariadenie.

Pre cenovú ponuku a technické posúdenie uveďte požadovaný priemer banky, rozmery chvosta, dĺžku tesnenia, spôsob montáže, prevádzkovú teplotu, typ zariadenia a dostupné informácie o výkresoch alebo vzorkách.

Pre zákazkové tesnenie s krytom z keramickej tkaniny a jadrom Inconel kontaktujte spoločnosť BSTFLEX.
