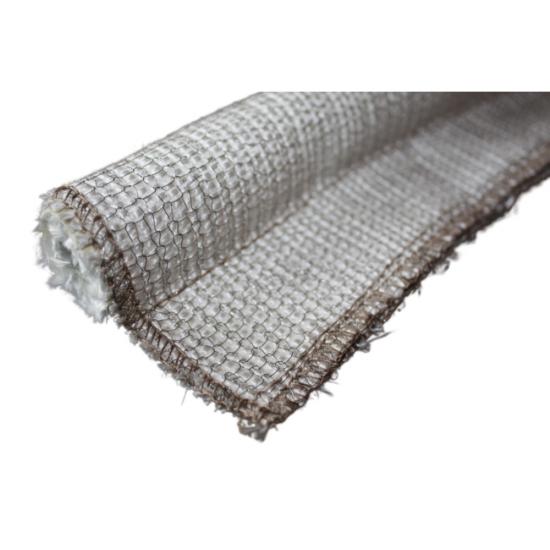

Inconel pančucha keramický kryt tkaniny keramické jadro tesnenie žubrienka

Ten/Tá/ToInconel pančucha keramický kryt tkaniny keramické jadro tesnenie žubrienkaje vysokoteplotný tesniaci komponent vyvinutý pre priemyselné zariadenia vystavené silnému teplu, opakovanému stlačeniu a mechanickému opotrebovaniu. Jeho viacvrstvová konštrukcia kombinuje drôtený výstuh z Inconelu, keramický tkaninový kryt a keramické jadro, čím vytvára zosilnené tesnenie typu „tadpole“ pre náročné aplikácie tepelného tesnenia.

Vonkajší výstelkový materiál Inconel poskytuje dodatočnú mechanickú ochranu povrchu keramickej tkaniny, zatiaľ čo keramická tkanina vytvára okolo keramického jadra tepelne odolnú textilnú bariéru. Zaoblená hruška vytvára primárne kompresné tesnenie a pripevnený chvost poskytuje praktickú montážnu časť na inštaláciu na dvere, panely, rámy a tepelné zariadenia.

BSTFLEX vyrába totoTesnenie z Inconeluv špecifických veľkostiach a konfiguráciách pre dvierka pecí, priemyselné pece, vykurovacie zariadenia, zariadenia na tepelné spracovanie, žiaruvzdorné systémy a iné vysokoteplotné kryty.

Viacvrstvová konštrukcia pre náročné tepelné utesnenie

Na rozdiel od základného textilného tesnenia toto zosilnené tesnenie typu žubrienka využíva niekoľko materiálových vrstiev na splnenie rôznych prevádzkových požiadaviek. Každý komponent má v rámci hotovej tesniacej zostavy špecifickú funkciu.

Prečo používať pančuchu Inconel?

Rozlišovacím znakom tohto vysokoteplotného tesnenia je drôtená pančucha Inconel. Vytvára ochrannú kovovú sieťovinu okolo keramickej tkaniny, ktorá pomáha tesneniu odolávať mechanickému kontaktu a povrchovému oderu, ku ktorému môže dôjsť počas inštalácie, pohybu dverí, údržby alebo opakovaného tepelného cyklovania.

Táto zosilnená konštrukcia je obzvlášť užitočná tam, kde môže dôjsť k treniu alebo fyzickému kontaktu konvenčného keramického textilného tesnenia so susednými kovovými komponentmi. Pančucha poskytuje dodatočnú ochrannú vrstvu bez toho, aby nahradila flexibilnú tesniacu funkciu keramického jadra.

Presnú zliatinu Inconel, priemer drôtu, konštrukciu siete a hustotu osadenia je možné zvoliť podľa požadovaných tepelných a mechanických vlastností hotového tesnenia.

Keramický látkový poťah

Keramická tkanina obklopuje keramické jadro a poskytuje primárnu textilnú bariéru medzi vnútornou tesniacou štruktúrou a prevádzkovým prostredím. Keramická tkanina je vhodná pre aplikácie s vysokými teplotami, kde nie sú vhodné bežné organické tkaniny.

Tkaninová konštrukcia tiež umožňuje, aby hotové tesnenie zostalo dostatočne flexibilné na inštaláciu okolo obvodov dverí, prístupových otvorov, zakrivených rámov a iných nepravidelných geometrií. Výber materiálu je možné upraviť podľa teplotného vystavenia, požiadaviek na flexibilitu, mechanických podmienok a konštrukcie zariadenia.

Keramická tesniaca štruktúra jadra

Keramické jadro tvorí zaoblenú hrušku tesnenia žubrienky. Keď sa dvierka alebo panel zariadenia zatvoria, hruška sa stlačí proti dosadacej ploche, aby sa vytvoril potrebný tesniaci kontakt okolo otvoru.

Keramické jadro poskytuje telo a profil potrebný pre kompresiu a zároveň zachováva vnútornú tesniacu štruktúru nekovovú. Priemer jadra, hustotu a konštrukciu je možné zvoliť tak, aby zodpovedali dostupnej tesniacej medzere a požadovaným kompresným charakteristikám.

Ako tesní tesnenie Inconel Tadpole

Tesnenie sa inštaluje s žiarovkou umiestnenou pozdĺž tesniaceho obvodu a chvostom pripevneným k dverám, rámu, panelu alebo záchytnej konštrukcii. Keď sa zariadenie zatvára, žiarovka sa stlačí medzi dosadacími plochami.

Zaoblený profil pomáha rozložiť tlak po tesniacej ploche, a nie sústrediť zaťaženie pozdĺž úzkeho plochého pásu. Vďaka tomu je tento dizajn vhodný pre zariadenia, kde dosadacie plochy vykazujú malé zmeny v zarovnaní, tepelnú rozťažnosť alebo opakované otváranie a zatváranie.

1. Umiestnite žiarovku pozdĺž požadovaného tesniaceho obvodu.
2. Zarovnajte montážny chvost s určeným upevňovacím povrchom.
3. Zaistite chvost pomocou špecifikovanej metódy upevnenia alebo zaistenia.
4. Zatvorte pripájacie dvierka alebo panel, aby ste dosiahli kompresiu žiarovky.
5. Skontrolujte, či tesnenie nie je nadmerne stlačené alebo mechanicky obmedzené.

Výhody výkonu

• Zosilnená konštrukcia pre náročné prostredie s vysokými teplotami
• Inconel drôtená pančucha dodáva vonkajšiemu povrchu mechanickú ochranu
• Keramický textilný poťah poskytuje tepelne odolnú textilnú bariéru
• Keramické jadro vytvára flexibilnú stlačiteľnú tesniacu hrušku
• Vhodné pre opakované tepelné cyklovanie pri správnom zadaní
• Možnosť prispôsobenia sa zakriveným a aplikačne špecifickým tesniacim dráham
• Užitočné tam, kde je potrebná tepelná odolnosť aj ochrana proti oderu
• Dostupné s prispôsobenými rozmermi žiarovky a chvosta
• Vhodné pre výrobu OEM a programy výmeny tesnení

Aplikácie

Vďaka zosilnenej konštrukcii je toTesnenie z Inconelovej pančuchyvhodné pre tepelné zariadenia, kde môže byť tesnenie vystavené vysokým teplotám aj fyzickému opotrebovaniu.

• Dvere priemyselných pecí
• Kryty pecí na tepelné spracovanie
• Dvierka a prístupové panely priemyselných pecí
• Dvierka pece a inšpekčné otvory
• Zariadenia na tepelné spracovanie
• Zariadenia so žiaruvzdornou výstelkou
• Vysokoteplotné komory
• Kryty spaľovacích zariadení
• Sušiace a vytvrdzovacie pece
• Zariadenia na výrobu skla
• Zariadenia na spracovanie papiera a buničiny
• Zákazkové OEM systémy tepelného tesnenia

Tesnenie dvierok pece

Dvierka pece sú vystavené výrazným teplotným rozdielom, tepelnej rozťažnosti, mechanickému pohybu a opakovanému stlačeniu. Tesnenie použité po obvode dvierok si musí zachovať svoj tesniaci profil a zároveň tolerovať fyzikálne podmienky spojené s otváraním a zatváraním zariadenia.

Inconelová pančucha pomáha chrániť keramický tkaninový kryt pred mechanickým poškodením, zatiaľ čo keramické jadro poskytuje stlačiteľnú banku. Táto kombinácia robí tesnenie vhodným pre konštrukcie dvierok pecí, kde štandardné textilné tesnenie typu žubrienka môže vyžadovať dodatočné povrchové vystuženie.

Aplikácie priemyselných pecí a sušiarní

Priemyselné pece a vypaľovacie komory často používajú obvodové tesnenia okolo dverí, odnímateľných panelov, inšpekčných krytov a prístupových otvorov. Geometria tesnenia sa môže vyrobiť tak, aby kopírovala obvod zariadenia, vrátane rovných úsekov a tvarovaných úsekov špecifických pre danú aplikáciu.

Pre väčšie tepelné zariadenia je možné tesnenie dodať podľa technického výkresu alebo podľa špecifikovanej obvodovej dĺžky. Rohová konštrukcia a metódy spájania je možné zvážiť počas výroby, aby sa vytvorilo praktické riešenie pre inštaláciu.

Možnosti vlastného tesnenia Inconel Tadpole

Spoločnosť BSTFLEX dokáže prispôsobiť konštrukciu tesnenia podľa fyzikálnych rozmerov a prevádzkových podmienok aplikácie. Správna konfigurácia závisí od tesniacej medzery, požiadaviek na kompresiu, teploty, mechanického namáhania, spôsobu inštalácie a dostupného montážneho priestoru.

Technické údaje

Teplotné vlastnosti by sa mali hodnotiť na základe celej konštrukcie tesnenia, a nie len na základe jedného materiálu. Životnosť môže ovplyvniť nepretržitá prevádzková teplota, maximálna teplota, tepelné cykly, atmosféra, priame vystavenie plameňu, kompresia, mechanický pohyb a oder povrchu.

Tesnenie Inconel Tadpole vs. štandardné keramické tesnenie Tadpole

Obe konštrukcie používajú keramické jadro a keramické textilné komponenty, ale pridanie Inconelovej pančuchy mení mechanické vlastnosti hotového tesnenia.

Tesnenie Tadpole, tesnenie Tadpole a tesniaca páska Tadpole

Rovnaký všeobecný dizajn tesnenia typu „bulb and chvost“ možno opísať akotesnenie žubrienky,tuleň žubrienka,páska na žubrienky, alebotesniaca páska na žubrienkyv závislosti od dodávateľa, odvetvia alebo aplikácie.

Pre inžinierske a nákupné účely sú dôležitými faktormi profil, jadro, materiál krytu, výstuž, spôsob upevnenia a prevádzkové podmienky. Spoločnosť BSTFLEX dokáže vyrobiť produkt podľa terminológie a špecifikácií použitých vo výkresoch zákazníka a dokumentácii k zariadeniam.

Ako si vybrať tesnenie Inconel Tadpole

Výber správneho tesnenia pre vysokoteplotné puklice si vyžaduje viac než len výber materiálu na základe jeho maximálnej teploty. Hotové tesnenie musí zodpovedať mechanickým a rozmerovým podmienkam zariadenia.

1. Zmerajte tesniacu medzeru:Určte dostupný priestor pred a po zatvorení dverí alebo panela.
2. Vyberte priemer žiarovky:Žiarovka by mala poskytovať požadovanú kompresiu bez nadmernej deformácie.
3. Skontrolujte stav povrchu:Zistite, či dochádza k treniu, oderu, vibráciám alebo opakovanému pohybu.
4. Špecifikujte tepelnú expozíciu:Zvážte normálnu prevádzkovú teplotu, maximálnu teplotu, teplotné cykly a atmosféru.
5. Definujte spôsob montáže:Potvrďte, ako bude chvost pripevnený k dverám, rámu alebo panelu.
6. Vyberte si výstuž:V prípade potreby dodatočnej ochrany povrchu je možné zvážiť pančuchu z Inconelu.

Náhradné a originálne tesnenia Tadpole

Spoločnosť BSTFLEX dodáva tesnenia na mieru pre nové zariadenia aj pre náhradné diely. Ak pôvodné tesnenie už nie je k dispozícii, náhradné je možné vyvinúť na základe rozmerov, výkresov, fotografií s mierami alebo fyzickej vzorky.

Pri projektoch OEM je možné profil tesnenia integrovať do návrhu zariadenia od začiatku. Pri údržbárskych aplikáciách je možné sa zamerať na prispôsobenie existujúcej tesniacej medzery, montážneho usporiadania a kompresných charakteristík.

Často kladené otázky

Čo je tesnenie Inconel Panchoud Tadpole?

Tesnenie proti žubrienku z Inconelu je vysokoteplotné tesnenie typu „buľka a chvost“ vystužené drôtenou pančuchou z Inconelu. V tejto konštrukcii pančucha z Inconelu obklopuje keramické jadro potiahnuté keramickou tkaninou, čím poskytuje tepelné utesnenie aj dodatočnú mechanickú ochranu.

Prečo sa Inconel používa na tesnení žubrienky?

Inconelová pančucha môže poskytnúť dodatočnú odolnosť voči mechanickému opotrebovaniu a oderu povrchu. Je obzvlášť užitočná tam, kde sa tesnenie môže trieť o kovové komponenty alebo byť vystavené fyzickému zaobchádzaniu počas opakovanej prevádzky zariadenia.

Aká je úloha keramického jadra?

Keramické jadro tvorí zaoblenú tesniacu hrušku a poskytuje stlačiteľné telo tesnenia. Jeho rozmery a konštrukcia ovplyvňujú kompresné vlastnosti tesnenia.

Kde sa dá použiť toto tesnenie na žubrienky Inconel?

Medzi typické aplikácie patria dvierka pecí, priemyselné pece, zariadenia na tepelné spracovanie, vysokoteplotné komory, žiaruvzdorné zariadenia, inšpekčné panely a iné tepelné kryty.

Dá sa tesnenie z Inconelu prispôsobiť?

Áno. Spoločnosť BSTFLEX dokáže prispôsobiť priemer banky, rozmery chvosta, dĺžku, konštrukciu keramickej tkaniny, keramické jadro, pančuchu Inconel, geometriu profilu a konfiguráciu montáže podľa aplikácie.

Viete vyrobiť náhradné tesnenie zo vzorky?

Áno. Na vývoj náhrady alebo ekvivalentnej zákazkovej konfigurácie možno použiť existujúcu vzorku tesnenia, výkres, rozmerovú špecifikáciu alebo informácie o aplikácii.

Akú teplotu znesie toto tesnenie z žubrienky?

Teplotná odolnosť závisí od celkovej konštrukcie materiálu a prevádzkového prostredia. Pri stanovovaní vhodnej prevádzkovej teploty by sa mali spoločne posúdiť keramická tkanina, keramické jadro, pančucha Inconel, šijací materiál, úroveň kompresie, atmosféra a trvanie expozície.

Vyžiadajte si vlastné tesnenie Inconel Tadpole

Ak vaše zariadenie vyžadujeTesnenie z InconeluVďaka keramickému tkaninovému krytu a keramickému jadru dokáže spoločnosť BSTFLEX vyvinúť vlastnú konfiguráciu tesnenia podľa rozmerov vášho zariadenia a prevádzkových podmienok.

Pri žiadosti o cenovú ponuku uveďte požadovaný priemer banky, rozmery chvosta, dĺžku tesnenia, spôsob inštalácie, prevádzkovú teplotu, typ zariadenia a všetky dostupné informácie o výkresoch alebo vzorkách.

Pre zákazkové keramické tesnenie Inconel pre vysokoteplotné priemyselné tesniace aplikácie kontaktujte spoločnosť BSTFLEX.
