Kryt z keramickej tkaniny, tesnenie z keramického jadra

Ten/Tá/ToKryt z keramickej tkaniny, tesnenie z keramického jadraje vysokoteplotné tesniace riešenie určené pre tepelné zariadenia, kde bežné gumové, plastové alebo štandardné textilné tesnenia nedokážu poskytnúť dostatočnú tepelnú odolnosť. Kombinuje tepelne odolný vonkajší plášť z keramickej tkaniny s vnútorným jadrom na báze keramiky, čím vytvára flexibilný tesniaci profil pre dvere, panely, prístupové otvory a iné spoje vystavené vysokým teplotám.

Charakteristická konštrukcia s hruškou a chvostom umožňuje stlačenie tesnenia k dosadacej ploche, zatiaľ čo pripevnený chvost poskytuje praktický spôsob inštalácie. V závislosti od konštrukcie zariadenia je možné chvost mechanicky zaistiť alebo zabudovať do upevňovacieho kanála. Spoločnosť BSTFLEX dokáže vyrobiť tesnenie v prispôsobených priemeroch, dĺžkach, profiloch, konštrukciách jadra a konfiguráciách upevnenia pre OEM a náhradné aplikácie.

Konštrukcia produktu

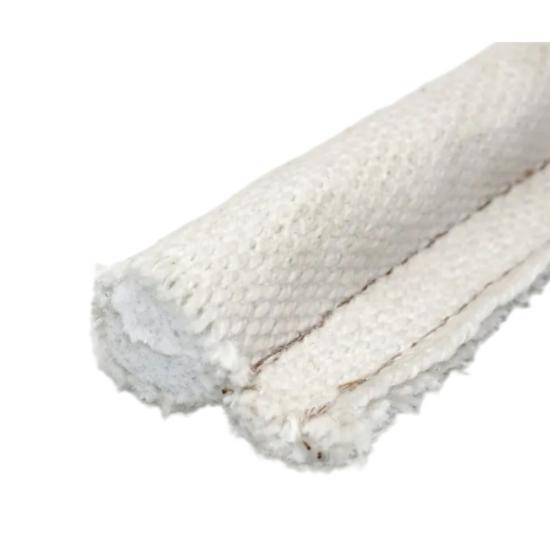

Toto keramické tesnenie v tvare žubrienky je navrhnuté ako viaczložková tesniaca zostava, a nie ako jednoduchý pás tkaniny. Vonkajšia keramická tkanina chráni vnútornú štruktúru pred priamym vystavením zdroju tepla, zatiaľ čo keramické jadro poskytuje teleso potrebné na vytvorenie a udržanie tesniaceho profilu.

Ako funguje tesnenie z keramického jadra Tadpole

Tesnenie typu žubrienka používa zaoblenú tesniacu časť pripojenú k plochému alebo predĺženému montážnemu chvostu. Keď sa dvierka alebo panel zariadenia zatvoria, časť žiarovky sa stlačí proti dosadacej ploche. Toto kontrolované stlačenie pomáha uzavrieť spoj a znížiť prechod horúcich plynov, tepla, prachu a iných procesných médií cez otvor.

Na rozdiel od plochého tesnenia, ktoré sa spolieha predovšetkým na povrchový kontakt, profil žiarovky dokáže prispôsobiť sa určitému stupňu pohybu a nerovnosti medzi dvoma spájanými komponentmi. Vďaka tomu je tento dizajn obzvlášť užitočný pre tepelné dvere a prístupové panely, ktoré sa opakovane otvárajú a zatvárajú.

Keramický tkaninový kryt pre vysokoteplotné utesnenie

Poťah z keramickej tkaniny sa volí pre aplikácie, kde je povrch tesnenia vystavený značnému tepelnému zaťaženiu. Keramické textilné konštrukcie sú vhodné pre náročné prostredia s tepelnou ochranou a tesnením a dokážu si zachovať svoju funkciu pri teplotách ďaleko presahujúcich praktický rozsah bežných organických tesniacich materiálov.

Tkaninová konštrukcia tiež poskytuje flexibilitu, ktorá je dôležitá, keď tesnenie musí kopírovať zakrivený rám dverí, nepravidelný obvod alebo vyrobený kovový povrch. Hotové tesnenie sa môže vyrábať v súvislých dĺžkach, tvarovaných profiloch alebo zákazkových zostavách podľa geometrie zariadenia.

Keramické jadro pre dvere tepelných zariadení

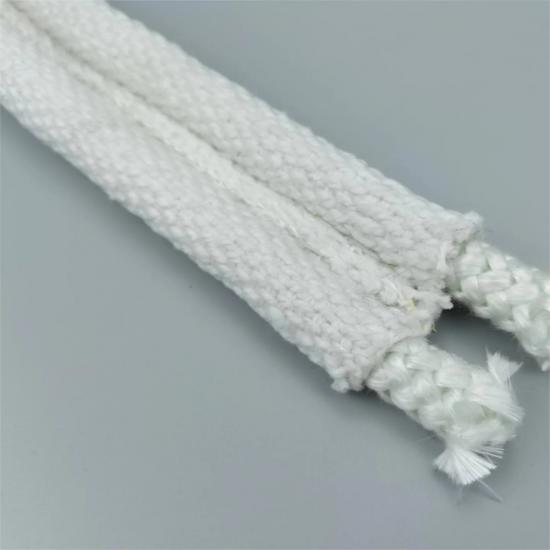

Keramické jadro dodáva tesneniu žubrienky jeho charakteristický zaoblený tesniaci profil. Poskytuje objem potrebný na kompresiu a zároveň si zachováva ľahkú, nekovovú vnútornú štruktúru.

Keramické jadro môže byť výhodné v zariadeniach, kde tesnenie musí tolerovať vysoké teploty bez toho, aby sa do tesniaceho profilu vkladalo kovové jadro. Hustotu jadra, priemer, flexibilitu a konštrukciu je možné zvoliť podľa požadovaných kompresných charakteristík a dostupného inštalačného priestoru.

Kľúčové výhody

• Navrhnuté pre tesniace prostredia s vysokou teplotou
• Vonkajší poťah z keramickej tkaniny pre náročné tepelné vystavenie
• Keramické jadro poskytuje ľahkú nekovovú tesniacu štruktúru
• Profil žiarovky podporuje kompresné tesnenie okolo dverí a panelov
• Flexibilná konštrukcia dokáže kopírovať zakrivené a nerovné povrchy zariadení
• Vhodné na opakované otváranie a zatváranie dverí tepelných zariadení
• Možno vyrobiť v zákazkových priemeroch, dĺžkach a profiloch
• K dispozícii pre zariadenia OEM a požiadavky na náhradné tesnenie
• Vhodné pre priemyselné pece, rúry, sušiarne a iné tepelné systémy.

Možnosti tesnenia z keramickej tkaniny na mieru

Priemyselné zariadenia zriedka používajú jednu univerzálnu veľkosť tesnenia. Spoločnosť BSTFLEX vyrába keramické tkaninové tesnenia typu „tadpole“ podľa rozmerov a montážnych požiadaviek aplikácie.

Aplikácie pre keramické tesnenia na žubrienky

Tesnenia s keramickým jadrom sa bežne používajú v priemyselných zariadeniach, v ktorých musí flexibilné obvodové tesnenie fungovať v blízkosti vysokoteplotných zón. Medzi typické aplikácie patria:

• Dvere priemyselných pecí
• Kryty pecí na tepelné spracovanie
• Priemyselné dvierka pecí
• Dvere pece a prístupové panely
• Zariadenia na tepelné spracovanie
• Revízne dvierka pre vysoké teploty
• Prístupové panely k spaľovacím zariadeniam
• Zariadenia so žiaruvzdornou výstelkou
• Systémy na sušenie a vytvrdzovanie
• Zákazkové OEM tepelné kryty

Dvierka pece a tesnenie dvierok pece

Pec a dvierka pece predstavujú obzvlášť náročné tesniace prostredie. Tesnenie môže byť vystavené zvýšeným teplotám, opakovaným tepelným cyklom, stlačeniu z uzatváracieho mechanizmu a pohybu spôsobenému rozťahovaním a sťahovaním okolitej kovovej konštrukcie.

Žiarovka keramického tesnenia v tvare žubrienky je umiestnená pozdĺž tesniaceho obvodu, zatiaľ čo chvost je pripevnený k dvierkam alebo rámu. Keď sa dvierka zatvoria, žiarovka sa stlačí, aby sa vytvoril kontakt s protiľahlým povrchom. Flexibilný profil pomáha vyrovnať sa s malými zmenami v zarovnaní, ku ktorým môže dôjsť počas tepelnej prevádzky.

Tesnenie dvierok priemyselnej rúry

V prípade priemyselných pecí je možné tesnenie konfigurovať po obvode výklopných, zdvíhacích, posuvných alebo odnímateľných dvierok. Keramický textilný poťah poskytuje tepelne odolný textilný povrch, zatiaľ čo keramické jadro udržiava tvar tesniacej banky.

Pre projekty OEM môže spoločnosť BSTFLEX pracovať s výkresmi, vzorkami, fotografiami s rozmermi alebo existujúcimi špecifikáciami tesnenia na vývoj zodpovedajúceho profilu.

Tesnenie proti žubrienkam, tesnenie proti žubrienkam a páska proti žubrienkam

Rôzne odvetvia a dodávatelia používajú pre tento typ flexibilného tesnenia pre vysoké teploty niekoľko názvov.Tesnenie z žubrienky,tuleň žubrienka,páska na žubrienkyatesniaca páska na žubrienkymôže odkazovať na podobné konštrukcie tesnenia typu „bulb and chvost“.

Termín používaný pre konkrétny produkt často závisí od jeho použitia a spôsobu upevnenia. Pre obstarávanie a technické vyhľadávania môže spoločnosť BSTFLEX dodať keramické tkaninové tesnenia pre žubrienky podľa terminológie použitej vo výkresoch, špecifikáciách alebo dokumentácii k údržbe zákazníka.

Technické informácie

Skutočná prevádzková teplota by sa mala vyhodnotiť spolu s dobou expozície, atmosférou, kompresiou, mechanickým pohybom, priamym kontaktom s plameňom, spôsobom inštalácie a špecifickými keramickými materiálmi použitými v hotovom tesnení. Spoločnosť BSTFLEX môže po preskúmaní podmienok aplikácie odporučiť vhodnú konštrukciu.

Prečo si vybrať BSTFLEX pre keramické tesnenia žubrienok

Spoločnosť BSTFLEX vyvíja a vyrába flexibilné tepelnoizolačné a vysokoteplotné textilné výrobky pre priemyselné aplikácie. Naša výroba tesnení typu „tappole“ sa dá prispôsobiť rozmerom špecifickým pre danú aplikáciu, a nie je obmedzená na jeden štandardný profil.

V prípade projektov OEM a náhradných dielov vieme vyhodnotiť požadovaný priemer banky, rozmery chvosta, konštrukciu keramickej tkaniny, charakteristiky jadra, celkovú dĺžku, konfiguráciu rohov a spôsob inštalácie. Tento prístup pomáha inžinierom vybrať tesnenie, ktoré sa hodí k skutočnému zariadeniu, namiesto prispôsobovania zariadenia generickému tesneniu.

Často kladené otázky

Čo je tesnenie z keramického jadra s krytom z keramickej tkaniny?

Ide o vysokoteplotné tesnenie typu žubrienky, ktoré pozostáva z vonkajšieho plášťa z keramickej tkaniny a vnútorného keramického jadra. Dizajn s hruškou a chvostom umožňuje zaoblenej časti zabezpečiť kompresné tesnenie, zatiaľ čo chvost poskytuje úchytnú plochu.

Kde sa používajú tesnenia z keramického jadra s žubrienkom?

Bežne sa používajú okolo dvierok vysokoteplotných pecí, dvierok priemyselných pecí, prístupových panelov pecí, zariadení na tepelné spracovanie, kontrolných otvorov a iných tepelných krytov.

Aký je rozdiel medzi keramickým tesnením na žubrienok a štandardným tesnením na žubrienok?

Hlavný rozdiel spočíva v materiálovej konštrukcii. Keramické tesnenie typu žubrienka využíva keramickú textíliu a keramické jadro vybrané pre prostredie s vysokými teplotami. Iné konštrukcie tesnení typu žubrienka môžu v závislosti od aplikácie používať sklolaminát, oxid kremičitý, kovové jadrá alebo rôzne textilné poťahy.

Dá sa keramické tesnenie žubrienky prispôsobiť?

Áno. Prispôsobenie môže zahŕňať priemer žiarovky, šírku chvosta, dĺžku tesnenia, konštrukciu jadra, špecifikáciu tkaniny, geometriu profilu, rohy a konfiguráciu upevnenia.

Viete vyrobiť náhradné tuleňové tesnenie z existujúcej vzorky?

Áno. Ako základ pre vývoj náhradného keramického tesnenia pre žubrienok možno použiť existujúcu vzorku tesnenia, technický výkres, rozmerovú špecifikáciu alebo vhodné informácie o použití.

Je toto tesnenie vhodné na nepretržitú prevádzku pri vysokých teplotách?

Vhodnosť závisí od zvolených keramických materiálov a skutočných prevádzkových podmienok. Pred výberom konečnej konštrukcie by sa mala zvážiť nepretržitá teplota, tepelné cykly, mechanické stlačenie, atmosféra, priame vystavenie plameňu a podmienky inštalácie.

Vyžiadajte si keramické tesnenie na žubrienok na mieru

Ak potrebujetetesnenie z keramickej tkaninyV prípade pece, rúry, sušiarne, tepelného krytu alebo iného vysokoteplotného systému pošlite spoločnosti BSTFLEX požadované rozmery a prevádzkové podmienky. Vieme posúdiť veľkosť banky, konfiguráciu chvosta, keramickú tkaninu, konštrukciu jadra a celkový profil pre vašu aplikáciu.

Pre rýchlejšie technické posúdenie poskytnite výkres tesnenia, existujúce rozmery vzorky, požadovanú dĺžku, spôsob inštalácie, prevádzkovú teplotu a použitie zariadenia, ak sú k dispozícii.

Pre riešenie tesnenia žubrienok s keramickým jadrom na mieru kontaktujte spoločnosť BSTFLEX.
