Tesnenie So ženilkovým Profilom S Dvoma Chvostami

A tesnenie v tvare polovice s dvoma chvostmi má jednu stlačiteľnú tesniacu bublinu umiestnenú medzi dvoma plochými montážnymi chvostmi. Bublina vytvára tesniaci kontakt, zatiaľ čo chvosts vybiehajú z oboch strán bubliny a poskytujú dve oblasti na mechanické zaistenie.

Tento profil sa líši od tesnenia s dvojitou bublinou. Konštrukcia s dvoma chvostmi má jednu tesniacu bublinu a dve montážne príruby. Konštrukcia s dvojitou bublinou má dve stlačiteľné bubliny spojené textilnou časťou.

Usporiadanie s dvoma chvostmi môže byť užitočné, keď chce konštruktér zariadenia vystrediť bublinu medzi dvoma pridržiavacími povrchmi, vyžaduje upevnenie na oboch stranách tesniacej línie alebo potrebuje rozložiť montážne zaťaženie na širšiu plochu.

BSTFLEX vyrába tesnenia na mieru v tvare polovice a vysokoteplotné tesnenia v tvare polovice s použitím rôznych krycích tkanín, vnútorných jadier, rozmerov bublín a konfigurácií montážnych chvostov pre priemyselné pece, vypaľovacie pece, pece na keramiku, revízne dvierka a OEM tepelné zariadenia.

Čo je to tesnenie v tvare polovice s dvoma chvostmi?

Štandardné tesnenie v tvare polovice s jedným chvostom má normálne jednu bublinu a jeden plochý chvost vybiehajúci z jednej strany profilu.

Profil s dvoma chvostmi umiestňuje bublinu medzi dve montážne časti:

Časť profilu	Primárna funkcia
Centrálna bublina	Stláča sa proti dosadacej ploche a vytvára primárnu tesniacu zónu.
Prvý chvost	Poskytuje montážnu plochu na jednej strane oby bubliny.
Druhý chvost	Poskytuje dodatočnú montážnu plochu na opačnej strane.
Vonkajší poťah	Obklopuje jadro a tvorí odkrytý textilný povrch.
Vnútorné jadro	Reguluje podperu žiarovky, stlačenie a návrat do pôvodného stavu.

Oba chvosty môžu mať rovnakú šírku, alebo môžu byť vyrobené s odlišnými rozmermi, ak je montážne usporiadanie asymetrické.

Dvojitý chvost nie je to isté ako dvojitá žiarovka

Vlastnosť	Tesnenie tadpole s dvojitým chvostom	Dvojitý Tesnenie tadpole s bulb
Počet tesniacich žiaroviek	Jedna	Dve
Počet montážnych chvostov	Dva	Závisí od dizajnu
Hlavný účel	Poskytuje montážne povrchy na oboch stranách jednej žiarovky	Poskytuje dve samostatné tesniace kontaktné pozície
Kritický rozmer	Šírka ľavého chvosta, šírka pravého chvosta a umiestnenie tesniacej hlavy	Rozstup tesniacich hláv a dve nainštalované tesniace medzery
Typická otázka k výkresu	Ako sú zaistené oba chvosty?	Kde sa obidve tesniace hlavy dotýkajú zariadenia?

Pre výber profilu s dvoma tesniacimi hlavami si pozrite Príručku pre návrh páskovej tesniacej šnúry s dvoma tesniacimi hlavami .

Prečo používať dva montážne chvosty?

Druhý chvost by mal slúžiť na definovaný montážny alebo konštrukčný účel. Nemal by sa pridávať len preto, aby tesnenie vyzeralo širšie alebo masívnejšie.

Konštrukciu s dvojitým chvostom možno zvážiť v týchto prípadoch:

Tesniaca hlava musí zostávať vycentrovaná medzi dvoma pridržiavacími doskami
Zariadenie používa spojovací materiál na oboch stranách tesniacej línie
Montážne zaťaženie je potrebné rozložiť na obidve strany
Návrh vyžaduje symetrický profil tesnenia
Samotný jeden chvost nedokáže poskytnúť dostatočnú montážnu plochu
Tesnenie sa inštaluje medzi dva konštrukčné povrchy
Profil musí odolať prevráteniu alebo bočnému pohybu
Výkres OEM už špecifikuje dve montážne príruby

Dva chvosty automaticky nezabezpečujú lepšie utesnenie. Hlavný tesniaci účinok stále prebieha v tesniacej hlave. Chvosty polohujú a zaisťujú tesnenie, ale nemali by brániť správnemu stlačeniu tesniacej hlavy.

Běžné usporiadania montáže s dvojitým chvostom

Obojstranné pridržiavacie dosky

Každý chvost môže byť umiestnený pod samostatnou pridržiavacou doskou. Toto usporiadanie môže pomôcť udržať tesniacu hlavu vycentrovanú a znížiť bočný pohyb.

Výkres by mal definovať:

Šírku pridržiavacej dosky
Vzdialenosť medzi pridržiavacími doskami
Rozstup spojovacieho materiálu
Zasunutie chvosta pod každou doskou
Medzeru medzi doskami a tesniacou hlavou
Povrchovú úpravu hrán dosiek

Hrany dosiek by nemali zarezať do poťahu ani obmedzovať normálny pohyb tesniacej hlavy.

Jedna široká pridržiavacia doska

Jediná doska môže niekedy preklenúť oba chvosty, pričom tesniaca hlava zostane odkrytá cez stredový otvor alebo tvarovaný výrez.

Tátokonfigurácia vyžaduje starostlivú kontrolu rozmerov. Pridržiavacia doska musí zaistiť chvosty bez toho, aby tlačila priamo na tesniacu hlavu, pokiaľ zariadenie nie je špeciálne navrhnuté na tento kontakt.

Skrutky, čapy alebo nity cez oba chvosty

Obidva chvosty môžu byť pripevnené priamo k nosnej konštrukcii.

Ak sa vyžadujú otvory, špecifikujte:

Priemer otvoru
Rozstup otvorov
Vzdialenosť od tesniacej hlavy
Vzdialenosť od okraja chvosta
Či sú diery dodávané spoločnosťou BSTFLEX alebo vytvorené počas inštalácie
Či sú potrebné očká alebo iná výstuž

Spojovacie prvky umiestnené príliš blízko k banke môžu interferovať s kompresiou alebo poškodiť jadro.

Montáž do kanála alebo drážky

Jeden alebo oba chvosty môžu kĺzať do vytvarovaného kanála alebo drážky.

Pre montáž do kanála uveďte:

Šírka kanála
Hĺbka kanála
Vstupná vôľa
Hrúbka chvosta
Požadovaná dĺžka zasunutia
Metóda použitá na zabránenie vysunutiu tesnenia z kanála

Zadajte obe šírky chvostov samostatne

Dvojchvostové tesnenie by sa nemalo špecifikovať iba jednou všeobecnou „šírkou chvosta“.

Priečny výkres by mal zobrazovať:

Šírka ľavého chvosta
Šírka pravého chvosta
Hrúbka ľavého chvosta
Hrúbka pravého chvosta
Výška banky
Šírka banky
Celková šírka profilu
Umiestnenie stehov
Stredová os banky
Smer zatvárania

Aj keď majú byť oba chvosty rovnaké, zakótujte ich nezávisle na schválenom výkrese.

Rozmer	Odporúčaná definícia
Výška bankyVýška	Voľná vonkajšia výška meraná v zamýšľanom smere kompresie
Šírka banky	Voľná vonkajšia šírka naprieč bankou
Šírka ľavého chvosta	Vzdialenosť od definovanej referencie banky po ľavý vonkajší okraj chvosta
Šírka pravého chvosta	Vzdialenosť od definovanej referencie banky po pravý vonkajší okraj chvosta
Celková šírka	Celková vonkajšia šírka kompletného prierezu
Hrúbka pätky	Hrúbka hotovej textílie v rámci každej montážnej plochy
Os tesniaceho profilu	Referenčná čiara prechádzajúca stredom tesniaceho profilu

Symetrické vs. asymetrické profily s dvojitou pätkou

Symetrická dvojitá pätka

Symetrický profil má dve pätky s rovnakými alebo nominálne rovnakými rozmermi.

Tento dizajn môže zjednodušiť orientáciu pri montáži, ak obe strany využívajú rovnaké upevňovacie usporiadanie. Výkres by mal stále identifikovať horúcu stranu a smer inštalácie, ak poťah, povrchová úprava alebo prešívanie nie sú symetrické.

Asymetrická dvojitá pätka

Asymetrický profil má pätky s rôznymi šírkami, hrúbkami alebo montážnymi funkciami.

Napríklad:

Jedna pätka môže byť umiestnená pod širokou upevňovacou lištou
Druhá pätka môže zapadať do úzkej drážky
Jedna pätka môže obsahovať otvory pre upevňovacie prvky
Protiľahlá pätka môže slúžiť predovšetkým ako stabilizačný príruba
Jedna strana môže vyžadovať väčšiu vôľu od tesniaceho profilu

Pri asymetrickom dizajne zreteľne označte orientáciu vľavo/vpravo, vnútri/vonku alebo horúca strana/studená strana.

Poloha tesniaceho profilu je kritickým rozmerom OEM

Tesnenie môže mať správnu celkovú šírku, a napriek tomu sa nemusí zarovnať s požadovanou tesniacou dráhou.

Výkres by mal určiť polohu tesniaceho profilu voči:

Upevňovacím doskám
Osi upevňovacích prvkov
Otvoru zariadenia
Dosadacej ploche dverí
Hrane na horúcej strane
Hrane na studenej strane
Montážnej základni

Pri výmene zmerajte kontaktnú líniu zariadenia namiesto toho, aby ste predpokladali, že starý tesniaci profil zostáva vo svojej pôvodnej polohe.

Nezvierajte tesniaci profil montážnymi pätkami

Upevňovací systém by mal zaistiť pätky a zároveň ponechať tesniaci profil voľný na vykonávanie jeho tesniacej funkcie.

Medzi bežné problémy pri inštalácii patria:

Upevňovacie dosky tlačiace na tesniaci profil
Upevňovacie prvky prechádzajúce jadrom
Materiál pätky ohýbajúci sa pod tesniaci profil
Hrany dosiek prerezávajúce textilný poťah
Nedostatočná vôľa pre stlačenie tesniaceho profilu
Pätky ťahajúce tesniaci profil preč od kontaktnej línie
Nerolnomerné montážne zaťaženie krútiace profil

Prototypová inštalácia by mala potvrdiť, že utiahnutie upevňovacích prvkov nezmení zamýšľanú polohu tesniaceho profilu ani nepredpätie tesniaci profil pred zatvorením dverí.

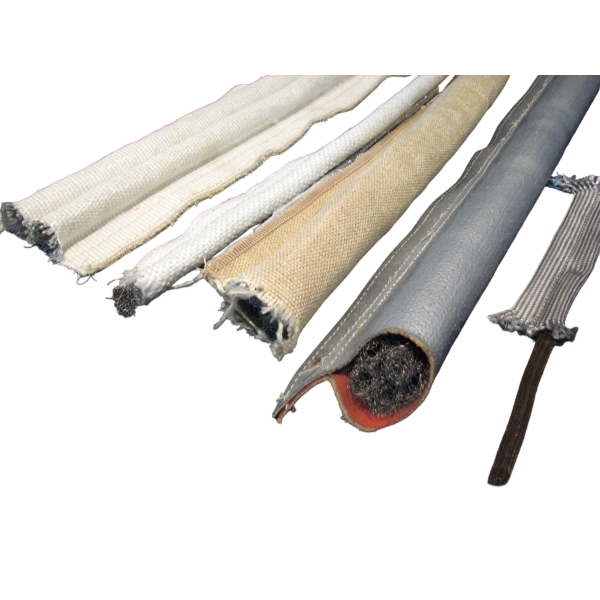

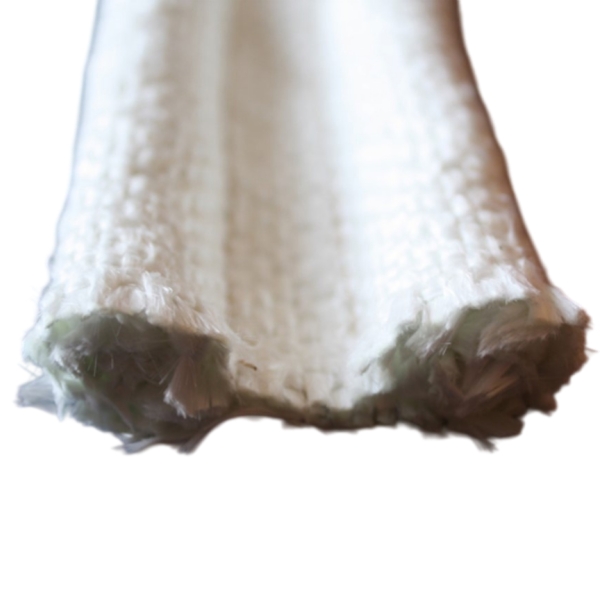

Materiály poťahu pre tesnenia typu tadpole s dvojitou pätkou

Geometriu s dvojitým chvostom je možné vyrábať s použitím rôznych textilných poťahov. Výber materiálu by mal vychádzať spárovaním teploty a expozície v mieste tesnenia, a nie iba na základe názvu zariadenia.

Sklolaminátový poťah

Sklolaminát možno zvážiť pre priemyselné dvierka pecí, revízne dvierka a iné tepelné zariadenia, kde sú overené prevádzkové podmienky vhodné pre úplnú sklolaminátovú konštrukciu.

Existujúce sklolaminátové konštrukcie BSTFLEX zahŕňajú:

Tieto strany poskytujú odkazy na poťahy a jadrá. Profil s dvoma chvostmi stále vyžaduje samostatný vlastný výkres.

Poťah zo silikátovej tkaniny

Silikátovú tkaninu možno posúdiť, keď aplikácia vyžaduje textilnú konštrukciu s vyššou teplotou.

Pre kovovú vnútornú výstuž si pozrite Tadpole Gasket s poťahom zo silikátovej tkaniny a jadrom Inconel .

Poťah z keramickej tkaniny

Keramickú tkaninu možno zvážiť pre náročné aplikácie v peciach, vypaľovacích peciach a pri tepelnom spracovaní.

Pre referenciu nekovového keramického jadra si pozrite Tadpole Gasket s poťahom z keramickej tkaniny a keramickým jadrom .

Poťahy s povrchovou úpravou

Konštrukcie potiahnuté silikónom, PTFE, ošetrené vermikulitom alebo aluminizované môžu byť posúdené tam, kde aplikácia vyžaduje špecifické povrchové charakteristiky.

Povrchová úprava by sa nemala vyberať nezávisle od teploty, flexibility, vystavenia chemikáliám a montážnych požiadaviek.

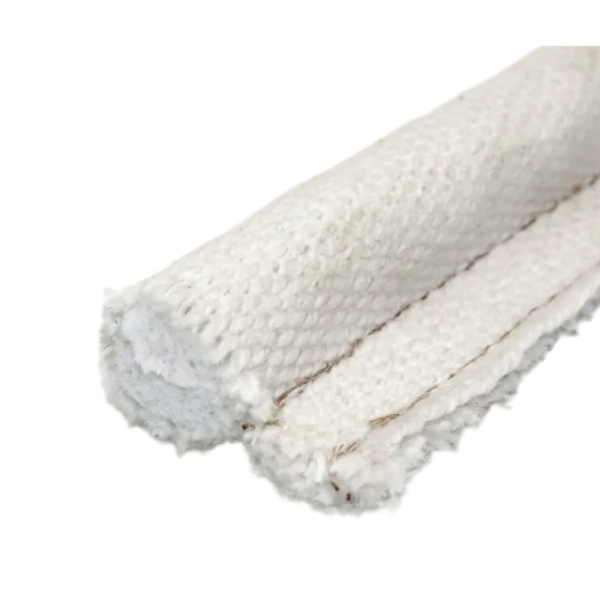

Možnosti jadra pre profil s dvojitým chvostom

Počet chvostov neurčuje typ jadra.

Dostupné vnútorné konštrukcie môžu zahŕňať:

Jadro zo sklených vlákien
Jadro zo sklolaminátového povrazca
Jadro zo silikátového povrazca
Jadro z keramických vlákien

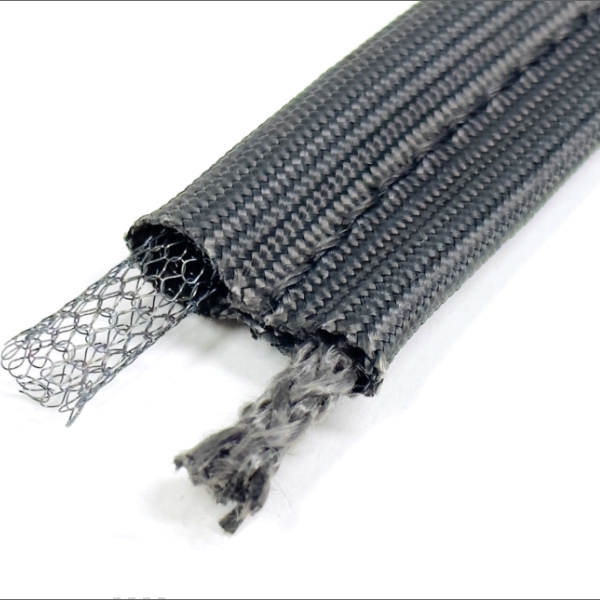

Jadro z pletiva z nehrdzavejúcej ocele
Duté jadro z nehrdzavejúcej ocele
Jadro z pletiva Inconel
Vystužené jadrá špecifické pre danú aplikáciu

Profil s povrazcovým jadrom môže poskytnúť vnútornú štruktúru na báze vlákien, zatiaľ čo jadro z kovového pletiva poskytuje inú kombináciu vystuženia a kompresného správania.

Pre terminológiu povrazcového jadra a výber veľkosti si pozrite Tadpole Gasket Rope Selection Guide .

Kompresia tesnenia s dvojitým chvostom

Dva chvosty nevytvárajú primárne kompresné tesnenie. Kompresia je riadená hlavne guľatou časťou a vnútorným jadrom.

Ak sú známe voľná výška guľatej časti a inštalovaná výška, nominálna rozmerová kompresia sa dá vypočítať ako:

Kompresia (%) = (Voľná výška guľatej časti - Inštalovaná výška guľatej časti) / Voľná výška guľatej časti × 100

Tento výpočet neurčuje uzatváraciu silu ani potvrdzuje, že konkrétne percento stlačenia je vhodné.

Vyhodnoťte:

Materiál jadra
Hustota jadra
Veľkosť tesniaceho profilu
Inštalovaná medzera
Uzatváracia sila
Zotavenie po otvorení
Tepelné cyklovanie
Variácia medzery okolo zariadenia

Aplikácie pre priemyselné dvierka rúr

Dvojchvostové tesnenie dvierok rúry možno zvážiť tam, kde dvierka alebo rám poskytujú montážne plochy na oboch stranách tesniacej dráhy.

Potenciálne aplikácie zahŕňajú:

Dvierka vsádzkových pecí
Prístupové panely pecí na práškové lakovanie
Dvierka priechodných pecí
Kryty sušiacich pecí
Dvierka vytvrdzovacích pecí
Kontrolné panely pásových pecí
Prístupové otvory tepelno-spracovateľských pecí

Pre širší výber materiálov a náhradných dielov si preštudujte Industrial Oven Door Tadpole Gasket Guide .

Aplikácie pre dvierka pecí a sušiarní

Pre dvierka pecí a sušiarní sa kryt a jadro musia vybrať podľa teploty a mechanického pôsobenia v skutočnej tesniacej línii.

Dvojité chvosty môžu napomôcť udržaniu, ale nezvyšujú teplotnú odolnosť textílie ani jadra.

Skontrolujte:

Únik horúceho plynu
Sálavé teplo
Kontakt s okrajom žiaruvzdorného materiálu
Rozťažnosť rámu dverí
Mechanické trenie
Teplota pridržiavacej dosky
Rozťažnosť spojovacieho materiálu

Preštudujte si Furnace Door Tadpole Gasket Selection Guide ohľadom úvah o vysokoteplotnom kryte a jadre.

Aplikácie pre potrubia, klapky a prístupové panely

Dvojchvostové profily je možné zvážiť aj pre potrubia, klapky a odnímateľné prístupové panely, kde má zariadenie montážne plochy na oboch stranách centrálnej tesniacej dráhy.

Pre tieto aplikácie definujte:

Tlakový rozdiel
Zloženie procesného plynu
Vibrácie
Pohyb panela
Frekvencia otvárania
Povolenný únik
Spôsob montáže

Textilné tesnenie typu tadpole (s chvostíkom) by nemalo byť označované ako plynotesné alebo tlakovo dimenzované bez zodpovedajúceho overenia na úrovni zariadenia.

Nekonečné rámové tesnenia s dvojitým chvostíkom

Profil s dvojitým chvostíkom je možné vyrobiť aj ako obdĺžnikovú, štvorcovú, okrúhlu alebo zákazkovú uzatvorenú rámovú zostavu.

Pri tvarovanom ráme musí výkres definovať:

Východiskový rozmer rámu
Orientáciu hlavy (bulbu)
Orientáciu ľavého a pravého chvostíka
Polomery rohov
Umiestnenie spoja
Kontrolu skrútenia profilu
Usporiadanie uchytenia na všetkých stranách

Pozrite si Sprievodcu nekonečnými rámovými tesneniami typu Tadpole pre špecifikácie rámu, rohov a spojov.

Náhradné tesnenia typu Tadpole s dvojitým chvostíkom

Staré tesnenie s dvojitým chvostíkom môže byť natiahnuté, stlačené alebo roztrhnuté. Nereprodukujte jeho opotrebované rozmery bez súčasného odmerania zariadenia.

Zaznamenajte:

Voľnú výšku hlavy (bulbu), kde je možné ju určiť
Šírku hlavy (bulbu)
Šírku ľavého chvostíka
Šírku pravého chvostíka
Celkovú šírku profilu
Hrúbky chvostíka
Konštrukciu jadra
Materiál poťahu
Medzeru zatvoreného zariadenia
Polohy pridržiavacích dosiek
Rozstup upevňovacích prvkov
Celkovú trasu tesnenia

Použite Sprievodcu meraním pri výmene tesnení typu Tadpole na zdokumentovanie rozmerov starej vzorky a zariadenia.

Proces vývoja pre OEM

BSTFLEX podporuje zákazkový vývoj na základe výkresov prostredníctvom svojej služby výroby zákazkových tesnení typu Tadpole Gasket .

Typický proces vývoja dvojitých chvostov zahŕňa:

Posúdenie použitia a teploty
Posúdenie prierezu zariadenia
Potvrdenie polohy guľôčky
Potvrdenie rozmerov ľavého a pravého chvosta
Posúdenie montážneho a pridržiavacieho systému
Výber poťahu a jadra
Výroba prototypu
Hodnotenie lícovania a stlačenia zákazníkom
Schválenie výkresu alebo vzorky
Výrobná dodávka

Kontrolný zoznam kontroly prototypu

Kontrolná položka	Otázka na akceptáciu
Rozmery guľôčky	Zodpovedajú voľná výška a šírka guľôčky schválenému výkresu?
Poloha guľôčky	Je žiarovka/profil správne vycentrovaná alebo vysadená vzhľadom k chvostom?
Ľavý chvost	Pasuje ľavý chvost do určenej prídržnej oblasti?
Pravý chvost	Pasuje pravý chvost do určenej prídržnej oblasti?
Celková šírka	Pasuje kompletný profil bez presahu?
Orientácia	Sú teplá strana, studená strana a smer montáže správne?
Vôľa spojovacieho prvku	Vyhýbajú sa otvory, dosky a spojovacie prvky profilu tesnenia a švom?
Stlačenie	Zatvárajú sa dvere pri zachovaní užitočného kontaktu s profilom tesnenia?
Stabilita profilu	Zostáva tesnenie vycentrované bez prevracania sa alebo pretáčania?
Tepelné vyhodnotenie	Zostáva celá konštrukcia vhodná aj po reprezentatívnom vystavení účinkom?

Kontrolný zoznam RFQ pre praporkové tesnenie s dvojitým chvostom

Položka RFQ	Požadovanéinformácie
Zariadenie	Priemyselná pec, vypaľovacia pec, sušiareň, potrubie, klapka, panel alebo iná aplikácia
Bubon	Výška, šírka, tvar a poloha
Ľavý koniec	Šírka, hrúbka a spôsob uchytenia
Pravý koniec	Šírka, hrúbka a spôsob uchytenia
Celková šírka	Celková prierezová šírka
Kryt	Sklené vlákno, oxid kremičitý, keramika, potiahnutá textília alebo neznáme
Jadro	Vlákno, lano, keramika, nehrdzavejúca oceľ, dutá sieťovina, Inconel alebo neznáme
Montáž	Prítlačné platne, skrutky, skrutky, nity, svorky, drážky alebo kanály
Inštalovaná medzera	Minimálna a maximálna zatvorená medzera v línii kontaktu bubna
Teplota	Nepretržitá a maximálna teplota v mieste tesnenia
Dĺžka	Rezná dĺžka, rozmery rámu alebo kompletná tesniaca dráha
Množstvo	Množstvo prototypov a očakávaný objem výroby
Referencia	Výkres prierezu, výkres zariadenia, fotografie alebo fyzická vzorka

Často kladené otázky

Čo je to dvojchvosté tesnenie tadpole?

Ide o tesnenie typu "bulb-and-tail" s jednou stlačiteľnou tesniacou guľôčkou a dvoma plochými montážnymi chvostami vybiehajúcimi z opačných strán guľôčky.

Je dvojchvosté tesnenie to isté ako dvojitá guľôčková tesniaca vložka?

Nie. Dvojchvosté tesnenie má jednu guľôčku a dva montážne chvosty. Dvojguľôčkové tesnenie má dve tesniace guľôčky.

Musia byť oba chvosty rovnako široké?

Nie. Chvosty môžu byť rovnaké alebo vyrobené s rôznymi rozmermi podľa montážneho usporiadania. Obidve šírky by mali byť znázornené na výkrese osobitne.

Môžu oba chvosty obsahovať montážne otvory?

Áno, ak to vyžaduje dizajn zariadenia. Priemer otvorov, rozostup, vzdialenosť od okraja a vzťah ku guľôčke musia byť definované pred začatím výroby.

Môže byť dvojchvosté tesnenie vyrobené ako nekonečný rám?

Áno. Profil s dvojitým chvostom je možné vyrobiť do obdĺžnikového, okrúhleho alebo vlastného zatvoreného rámu, s výhradou posúdenia materiálu, rohov, spojov a geometrie.

Môže BSTFLEX reprodukovať existujúce dvojchvosté tesnenie?

Áno. Vývoj sa môže začínať od výkresu v priereze, fyzickej vzorky a meraní zariadenia. Opotrebované tesnenie by malo byť doplnené o skutočné rozmery medzery a montážne rozmery.

Ktoré jadro je najlepšie pre tesnenie s dvojitým chvostom?

Neexistuje žiadne univerzálne najlepšie jadro. Konštrukcie zo sklených vlákien, lana, keramiky, nehrdzavejúcej ocele, dutého pletiva a inconelu poskytujú rôzne charakteristiky kompresie a vystuženia. Výber závisí od skutočnej aplikácie.

Vyžiadať si vlastné tesnenie Double Tail Tadpole

BSTFLEX vyrába dvojchvostové tesnenia tadpole, dvojchvostové tesnenia typu tadpole a vlastné profily tesnení so stredovou buľvou pre OEM a priemyselné výmenné projekty.

Pošlite výkres prierezu znázorňujúci buľvu, oba chvosty, celkovú šírku a spôsob upevnenia. Uveďte prevádzkovú teplotu, zatvorenú medzeru, požadovanú dĺžku, množstvo a dostupné informácie o vzorke.

Pri asymetrických profily jasne označte na výkrese horúcu stranu, studenú stranu, ľavý chvost, pravý chvost a smer inštalácie.

Kontaktujte spoločnosť BSTFLEX pre cenovú ponuku na mieru na dvojchvostové tesnenie tadpole.
