Tesnenie Typu Pulec V Tvare Nekonečného Rámu Obrazu

Tento nekonečný tesniaci profil v tvare pule v ráme je hotová uzavretá tesniaca zostava vyrobená tak, aby kopírovala obvod obdĺžnikových, štvorcových, kruhových alebo špecifických zariadení. Namiesto dodávania iba rovných dĺžok tesnení na rezanie a spájanie na mieste sa profil vyrobí do kompletného rámu podľa rozmerov zákazníka a montážnej orientácie.

Uzavretý rám môže OEM výrobcovi alebo údržbárskemu tímu pomôcť kontrolovať polohu vydutej časti, geometriu rohov a celkové prispôsobenie pred inštaláciou. Výrazy „nekonečný rám“ však samy osebe nedefinujú rozmery, materiály, jadro, konštrukciu rohov ani umiestnenie spoja.

Kompletná špecifikácia musí identifikovať vzťažnú rovinu rámu, profil vydutej časti, montážny chvost, materiál poťahu, konštrukciu jadra, geometriu rohov, kompresný priestor a prevádzkové podmienky.

BSTFLEX vyrába vlastné tesnenia v tvare pule a vysokoteplotné tesnenia v tvare pule pre priemyselné pece, ohrievače, vypaľovacie pece, tepelné kryty a OEM zariadenia. Profily s uzavretým rámom môžu byť vyvinuté na základe výkresov zákazníka, meraní zariadenia alebo schválených vzoriek.

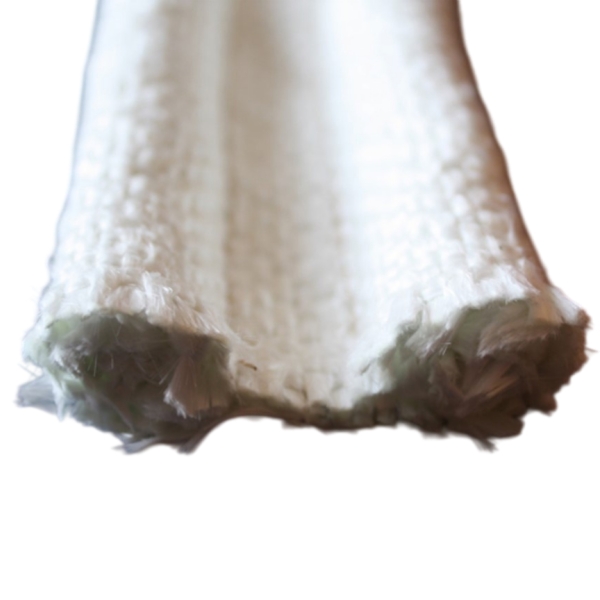

double bulb endless tadpole gasket frame

Čo je to nekonečný tesniaci profil v tvare pule v ráme?

Štandardné lineárne tesnenie v tvare pule sa zvyčajne dodáva v rovnej dĺžke alebo ako nepretržitá rolka. Inštalatér nareže materiál a určí, ako sa stretnú rohy a konce.

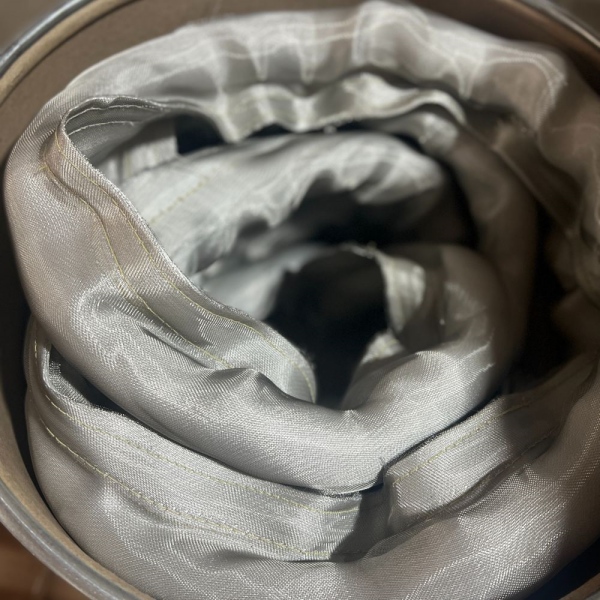

Nekonečný rámový tesniaci profil sa dodáva ako dokončený uzavretý profil. V prípade obdĺžnikovej zostavy zvyčajne obsahuje štyri rovné časti a štyri rohy usporiadané podľa otvoru zariadenia.

Dokončený rám môže byť vyrobený pre:

Dvierka obdĺžnikových pecí
Prístupové panely štvorcových pecí
Dvierka tepelných komôr
Kontrolné otvory pecí
Prístupové kryty kotlov
Prístupové panely potrubí
Vlastné OEM kryty
Kruhové, oválne alebo nepravidelné otvory zariadení

Nekonečný nutne neznamená bezšvový

V tejto kategórii produktov „nekonečný“ vo všeobecnosti popisuje hotový uzavretý tvar tesnenia. Nemalo by sa to automaticky interpretovať ako úplne bezspoje textilná konštrukcia.

V závislosti od profilu, materiálov a výrobnej metódy môže rám obsahovať jeden alebo viac navrhnutých zatváracích bodov, šitých spojov alebo vyrobených rohových prechodov.

Na účely obstarávania potvrďte:

Ako je rám uzavretý
Kde sa nachádza zatvárací spoj
Či vydutá časť pokračuje cez spoj
Ako je poťah ukončený v spoji
Či spoj leží na rovnej časti alebo blízko rohu
Či sa poloha spoja musí kontrolovať na výkrese

Nepopisujte produkt ako bezšvový, pokiaľ skutočná schválená výrobná konštrukcia nepodporuje toto tvrdenie.

Nekonečný rám, kruhový tvar a lineárne tesnenie v tvare pule

Konfigurácia	Typický tvar	Hlavná požiadavka na špecifikáciu
Lineárne tesnenie v tvare pule	Rovno narezaná dĺžka alebo nepretržitý materiál	Rozmery profilu, celková dĺžka a metóda spájania na mieste
Nekonečný rám	Obdĺžnikový alebo štvorcový uzavretý rám s definovanými rohmi	Rozmery rámu, vzťažná rovina, konštrukcia rohov a orientácia profilu
Kruhové tesnenie typu Tadpole s tvarom prstenca	Okrúhla alebo oválna uzavretá slučka	Vnútorný priemer, vonkajší priemer alebo priemer strednice dutiny
Rám s vlastným obrysom	Neštandardná uzavretá geometria	Výkres v mierke 1:1, CAD geometria alebo overené rozmerové usporiadanie

Tieto pojmy by sa nemali používať zamenne bez výkresu. Obdĺžnikový rám obrazu a kruhový prstencový tvar môžu používať rovnaké materiály poťahu a jadra, ale vyžadujú si odlišné geometrické špecifikácie.

Vyberte jednu vzťažnú rovinu rozmeru rámu

Šírka a výška rámu sú neúplné, pokiaľ nie je jasne identifikovaný referenčný bod merania.

Napríklad „800 × 600 mm rám“ môže opisovať:

Čistý vnútorný otvor
Vonkajší okraj tesnenia
Strednicu dutiny
Vnútorný okraj dutiny
Vonkajší okraj montážneho chlopne
Rozmery dverí zariadenia namiesto rozmerov tesnenia

Tieto hodnoty nie sú ekvivalentné.

Vzťažná rovina rozmerov	Význam	Kedy je to užitočné
Vnútorný otvor	Voľný priestor ohraničený rámom tesnenia	Užitočné tam, kde tesnenie nesmie obmedzovať otvor zariadenia
Vonkajší rozmer rámu	Maximálna vonkajšia šírka a výška kompletného profilu	Užitočné na kontrolu dostupného montážneho priestoru a kolízií
Os tesniacej časti	Šírka a výška meraná stredovou trasou tesniacej časti	Užitočné na definovanie tesniacej dráhy a porovnanie rohovej geometrie
Referenčná hrana montážnej časti	Rozmer rámu meraný od definovanej hrany montážnej časti	Užitočné, keď je upevňovací materiál primárnou vzťažnou plochou zariadenia
Rozmer kontaktnej línie	Trasa, ktorú tesniaca časť prechádza v mieste kontaktu s dosadacou plochou	Užitočné na prispôsobenie navrhnutej tesniacej drážky dverí alebo panela

Výkres by mal zobraziť vybranú vzťažnú plochu pomocou šípok a referenčných bodov. Nežiadajte výrobcu, aby odvodzoval zamýšľanú veľkosť rámu len zo samotného otvoru zariadenia.

Špecifikujte profil puzdrového tesnenia oddelene od veľkosti rámu

Rozmery rámu definujú celkovú geometriu. Prierez puzdrového tesnenia definuje spôsob utesnenia a montáže rámu.

Výkres prierezu by mal zahŕňať:

Voľná výška puzdra
Šírka puzdra
Priemer puzdra v mieste, kde je prierez okrúhly
Šírka chvosta
Hrúbka chvosta
Celková šírka profilu
Umiestnenie stehu
Orientácia puzdra
Orientácia chvosta
Smer zatvárania

Pri výmenných prácach použite sprievodcu meraním výmeny tesnenia v tvare žubrienky na zaznamenanie rozmerov puzdra, chvosta, celkovej šírky, inštalovanej medzery a obvodu.

Orientácia puzdra musí byť znázornená na výkrese

Hotový rám je možné vyrobiť s puzdrom umiestneným smerom k vnútornému otvoru, k vonkajšiemu obvodu alebo pozdĺž inej kontaktnej línie špecifickej pre danú aplikáciu.

Chvost sa môže tiež predĺžiť:

Dovnútra smerom k otvoru
Von smerom od otvoru
Smerom k horúcej strane
Smerom k studenej strane
Za pridržiavacou lištou
Do vytvarovaného montážneho kanálika

Rám so správnou šírkou a výškou môže byť stále nepoužiteľný, ak puzdro alebo chvost smerujú nesprávnym smerom.

Vždy, keď je orientácia dôležitá, vyznačte na výkrese horúcu stranu, studenú stranu, stranu dverí, stranu rámu a smer zatvárania.

Konštrukcia rohov vyžaduje samostatné posúdenie

Rohy sú jedným z hlavných dôvodov na špecifikovanie vopred vytvarovaného rámu obrazu namiesto dodávania iba rovných dĺžok.

V 90-stupňovom rohu majú vnútorné a vonkajšie dráhy textílie rôznu dĺžku. Puzdro a montážny chvost musia prechádzať rohom bez nadmerného zhrňovania, naťahovania, krútenia alebo posunu.

Vhodná rohová konštrukcia závisí od:

Priemer puzdra
Šírka chvosta
Materiál poťahu
Materiál jadra
Hustota jadra
Polomer vnútorného rohu
Vonkajšia vôľa
Orientácia profilu
Požadovaná tolerancia rámu

Hranaté rohy

Hranatý otvor zariadenia automaticky nevyžaduje ostrý rohový textil s nulovým polomerom. Tesnenie môže vyžadovať malý vnútorný polomer alebo vyrobený prechod, aby sa zabránilo skresleniu.

Výkres by mal uvádzať, či zariadenie vyžaduje:

Vizuálne štvorcový vonkajší rám
Definovaný polomer vnútorného rohu
Definovaný polomer osi tesniaceho profilu
Zosikmený alebo vyhotovený prechod
Roh prispôsobený existujúcej OEM vzorke

Zaoblené rohy

Zaoblený roh môže znížiť prudkosť zmeny smeru, ale správny polomer stále závisí od veľkosti profilu a materiálového vyhotovenia.

Uveďte jasnú referenciu polomeru. Vnútorný polomer, vonkajší polomer a polomer osi tesniaceho profilu sú rozdielne rozmery.

Akceptácia rohu

Počas schvaľovania vzorky skontrolujte:

Spojitosť tesniaceho profilu cez roh
Polohu tesniaceho profilu relatívne voči dosadacej ploche
Rovinnosť pätky pod upevňovacím prvkom
Mraštenie poťahu alebo nadmerné napnutie
Stav švu
Dosednutie rohu po zatvorení dverí

Vizuálne úhľadný roh nestačí, ak sa tesniaci profil posunie mimo požadovanú tesniacu dráhu.

Poloha spoja by mala byť riadená

Tam, kde výrobná metóda vyžaduje uzatvárací spoj, môže byť potrebné, aby zákazník definoval akceptovateľnú zónu spoja.

Spoj by sa mal posudzovať vo vzťahu k:

Pohybu závesu
Tlaku západky
Miestu s najvyššou teplotou
Priamemu vystaveniu horúcim plynom
Mechanickému treniu
Prerušeniam upevňovacej lišty
Prístupu pre kontrolu

Spoj umiestnený v hornej časti jedných dverí rúry môže byť akceptovateľný, zatiaľ čo iný dizajn môže vyžadovať spoj na bočnej časti s nízkym namáhaním.

Ak na polohe spoja záleží, vyznačte ju na výkrese namiesto toho, aby sa menila medzi výrobnými šaržami.

Rámy s jedným tesniacim profilom, dvoma tesniacimi profilmi a dvoma pätkami

Nekonečný rám popisuje hotový obvodový tvar. Neobmedzuje tesnenie len na jeden prierezový profil.

Atypický rám možno vyvinúť z:

Pástového tesnenia s jedným profilom
Pástového tesnenia s dvojitým profilom
Pástového tesnenia s dvojitou pätkou
Dutého tesniaceho profilu
Vystuženého tesniaceho profilu
Atypického profilu pre konkrétnu aplikáciu

Pri dvojprofilovom dizajne musí byť definovaná dráha každého profilu a inštalovaná medzera. Pozrite si Príručku pre dizajn pástového tesnenia s dvojitým profilom pred konverziou lineárneho profilu s dvojitou bublinou na uzavretý rám.

Profil s dvojitým chvostom sa líši od profilu s dvojitou bublinou. Prierez musí jasne ukázat, či dizajn využíva dve tesniace bubliny alebo jednu bublinu s dvoma montážnymi chvostmi.

Materiály poťahu a jadra pre nekonečné žubrienkové rámy

Geometriu uzavretého rámu možno kombinovať s rôznymi konštrukciami poťahu a jadra. Výber materiálu by mal vychádzať zo skutočnej teploty, kompresie, oderu, vystavenia procesu a mechanických požiadaviek.

Sklolaminátový poťah so sklolaminátovým jadrom

Konštrukciu na báze vlákien možno zvážiť tam, kde sa vyžaduje flexibilná nekovová kompresia a overené prevádzkové podmienky sú vhodné.

Pozrite si Fiberglass Cover Fiberglass Core Tadpole Gasket ako referenciu pre materiál a jadro.

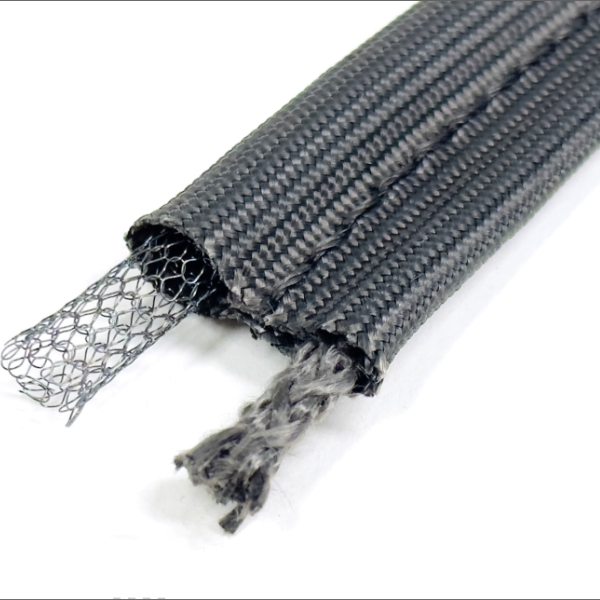

Sklolaminátový poťah s jadrom z nehrdzavejúcej ocele

Jadro z nehrdzavejúcej ocele poskytuje vnútornú kovovú oporu a odlišnú reakciu na kompresiu ako vláknové jadro.

Pozrite si Fiberglass Cover Stainless Steel Core Tadpole Gasket tam, kde sa vyžaduje vystužená vnútorná konštrukcia.

Sklolaminátový poťah s dutým jadrom z nehrdzavejúcej ocele

Duté kovové jadro poskytuje vnútornú štruktúru s otvoreným stredom. Dá sa vyhodnotiť tam, kde tesnenie vyžaduje užitočnú deformáciu v rámci dostupnej zatváracej sily.

Pozrite si Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket .

Kremičitý poťah s jadrom Inconel

Pre náročnejšie tepelné aplikácie vyžadujúce vysokoteplotný textil a vnútornú kovovú oporu možno rám vyhodnotiť pomocou konštrukcie z kremíka a materiálu Inconel.

Pozri Silica Cloth Cover Inconel Core Tadpole Gasket .

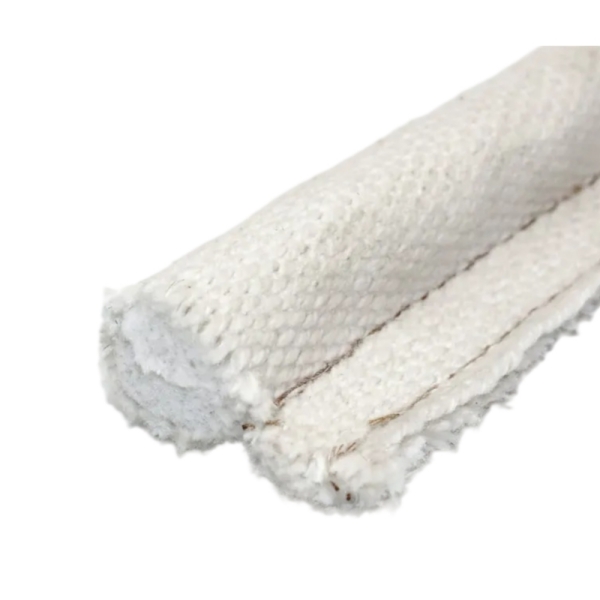

Keramická textília s keramickým jadrom

Kombináciu keramického textilu a keramického jadra možno zvážiť pre náročné tepelné zariadenia vyžadujúce nekovovú vysokoteplotnú vnútornú konštrukciu.

Pozri Ceramic Fabric Cover Ceramic Core Tadpole Gasket .

Tieto produktové stránky poskytujú materiálové referencie. Konečná geometria uzavretého rámu, rohy a konštrukcia spojov stále vyžadujú samostatný výkres a schválenie.

Kompresiu je nutné skontrolovať po celom obvode rámu

Obdĺžnikový rám tesnenia môže mať rôzne inštalované medzery na strane pántov, strane západky, hore, dole a v rohoch.

Zaznamenajte minimálnu a maximálnu uzavretú medzeru okolo kompletného obvodu. Nevyberajte bublinu iba z priemernej hodnoty.

Ak sú známe voľná výška bubliny a inštalovaná výška, nominálnu dimenzionálnu kompresiu možno vypočítať ako:

Kompresia (%) = (Voľná výška bubliny - Inštalovaná výška bubliny) / Voľná výška bubliny × 100

Tento výpočet popisuje iba geometrické zmenšenie. Nestanovuje požadovanú zatváraciu silu ani nedokazuje, že zvolená kompresia je prijateľná pre poťah a jadro.

Počas schvaľovania vzorky vyhodnotte:

Silu potrebnú na zatvorenie dverí
Kontakt bubliny na všetkých štyroch stranách
Kompresiu v každom rohu
Obnovenie tesniaceho prstenca po otvorení
Udržanie chvosta
Pohyb rámu počas prevádzky

Nepoužívajte nadmerne veľký rám na kompenzáciu skreslenia dverí

Predformovaný tesniaci rám nedokáže vyriešiť každý problém so zariadením.

Pred zväčšením veľkosti tesniaceho prstenca alebo zmenou rozmerov rámu skontrolujte:

Zarovnanie dverí
Stav pántov
Nastavenie západky
Rovinnosť rámu
Stav pridržiavacej lišty
Ostré hrany
Tepelné skreslenie
Lokálny únik horúceho plynu

Väčší tesniaci prstenec môže zvýšiť zatváraciu silu a vytvoriť nadmernú kompresiu v najužšej časti rámu.

Nekonečný obrazový rám vs. lineárne tesnenie spájané v teréne

Aspekt	Predformovaný nekonečný rám	Lineárne tesnenie spájané v teréne
Rohová geometria	Stanovené počas výroby a schvaľovania vzorky	Určené inštalatérom počas montáže
Orientácia profilu	Pevná v hotovom ráme	Musí sa udržiavať počas montáže v teréne
Hotová veľkosť	Vyrobené podľa schváleného rozmerového odkazu	Závisí od merania v teréne, rezania a spájania
Čas inštalácie	Môže znížiť prácu s rezaním a formovaním rohov v teréne	Vyžaduje, aby inštalatér vytvaroval a dokončil obvod
Flexibilita výmeny	Hotová zostava špecifická pre dané zariadenie	Nepretržitý materiál možno prispôsobiť viacerým veľkostiam
Požiadavka na obstarávanie	Vyžaduje sa podrobný výkres rámu a orientácia	Rozmery profilu a celková dĺžka môžu postačovať

Správna voľba závisí od dizajnu zariadenia, montážnych schopností, množstva a požadovanej rozmerovej kontroly.

Náhradné rámy s nekonečným tadpole tesnením

V prípade existujúceho rámu sa nespoliehajte iba na rozmery odstráneného tesnenia. Starý rám môže byť natiahnutý, trvalo stlačený alebo zdeformovaný.

Poskytnite:

Vzorka existujúceho rámu
Vzorka prierezového profilu
Rozmery otvoru zariadenia
Rozmery kontaktnej čiary profilu
Rozmery prítlačnej lišty
Polomery rohov
Umiestnenie spoja
Merania v studenom stave pri uzavretej medzere
Prevádzková teplota
Fotografie znázorňujúce inštalovanú orientáciu

Označte každý rozmer podľa jeho zdroja:

Pôvodný výkres výrobcu OEM
Nepoužité náhradné tesnenie
Vzorka opotrebovaného tesnenia
Meranie zariadenia
Odhadovaná alebo neoverená hodnota

Vývojový proces OEM

BSTFLEX podporuje vývoj na základe výkresov prostredníctvom svojej službyCustom Tadpole Gasket Manufacturing.

Typická vývojová sekvencia môže zahŕňať:

Posúdenie aplikácie a teploty
Potvrdenie prierezového profilu
Potvrdenie vzťažnej roviny rámu a celkovej geometrie
Posúdenie orientácie hlavy a chvosta
Výber materiálu poťahu a jadra
Posúdenie konštrukcie rohov a spojov
Výroba prototypu rámu
Hodnotenie lícovania a stlačenia u zákazníka
Schválenie výkresu alebo vzorky
Sériová výroba

Výroba by mala byť založená na schválenom výkrese, schválenej vzorke alebo dohodnutej hlavnej referencii namiesto neformálneho opisu veľkosti rámu.

Inšpekcia a prebierka prototypu

Pred schválením rámu do výroby skontrolujte prototyp podľa výkresu a zariadenia.

Položka inšpekcie	Otázka na prebierku
Rozmery rámu	Zodpovedajú vnútorné, vonkajšie alebo stredové rozmery schválenej vzťažnej rovine?
Orientácia profilu	Smerujú hlava a chvost správnym smerom na všetkých štyroch stranách?
Geometria rohov	Zodpovedajú rohy požadovanému polomeru a tesniacej dráhe?
Umiestnenie spoja	Nachádza sa spoj uzavretia v schválenej oblasti a je správne dokončený?
Skrútenie	Zostáva profil správne orientovaný bez otáčania alebo skrútenia?
Poťah a prešívanie	Sú textilný poťah, švy a línie stehov v súlade so schválenou konštrukciou?
Uchytenie montáže	Zmestí sa chvost pod pridržiavací hardvér bez pohybu hlavy?
Kompresia	Zatvára sa dvere správne pri zachovaní kontaktu po celom obvode?

Ak má zariadenie stanovenú požiadavku na únik, tepelnú účinnosť alebo zadržiavanie procesných médií, vykonajte príslušnú systémovú skúšku. Samotný vizuálny kontakt nepreukazuje tesnosť proti plynom ani odolnosť voči tlaku.

Aplikácie pre nekonečné rámové tesnenia typu tadpole (pijak)

Vlastné tesnenia typu tadpole s uzavretým rámom možno zvážiť pre:

Dvierka priemyselných vsádzkových pecí
Dvierka pecí na práškové lakovanie
Vstupné dvierka pre prechodové pece
Dvierka tepelno-spracovateľských pecí
Prístupové panely pecí
Inšpekčné dvierka kotlov
Dvierka tepelných komôr
Prístupové kryty potrubí
Panely zariadení na kontrolu znečistenia
Vysokoteplotné kryty
OEM vykurovacie zariadenia

Informácie o výbere materiálu a jadra pre priemyselné pece nájdete v časti Sprievodca tesneniami tadpole pre dvierka priemyselných pecí .

Kontrolný zoznam dopytov (RFQ) pre rám nekonečného tesnenia tadpole

Položka dopytu	Požadované informácie
Tvar rámu	Obdĺžnikový, štvorcový, okrúhly, oválny alebo vlastný obrys
Vzťažný bod rozmerov	Vnútri, vonku, os hlavy, kontaktná línia alebo referencia chvosta
Rozmery rámu	Šírka, výška, priemer, polomery a akákoľvek neštandardná geometria
Profil tadpole	Výška tesniaceho valčeka, šírka valčeka, šírka chvosta, hrúbka chvosta a celková šírka
Orientácia	Smer valčeka, smer chvosta, horúca strana a montážna strana
Rohy	Hranaté, zaoblené, skosené alebo prispôsobené existujúcej vzorke
Spoj	Povolená oblasť spoja a prípadné špeciálne požiadavky na konečnú úpravu
Materiál poťahu	Sklolaminát, oxid kremičitý, keramika, potiahnutá tkanina alebo iný špecifikovaný materiál
Jadro	Sklolaminát, lano, keramika, nehrdzavejúca oceľ, dutá sieťovina, Inconel alebo neznáme
Inštalovaná medzera	Minimálna a maximálna uzavretá medzera po celom obvode
Teplota	Trvalá a špičková teplota v mieste tesnenia
Množstvo	Množstvo prototypov a očakávaný objem výroby
Referencia	CAD výkres, náčrt s kótami, fotografie zariadenia alebo existujúci rám

Často kladené otázky

Je tesnenie so nekonečnou pogačovou štruktúrou úplne bezšvové?

Nie nevyhnutne. „Nekonečné“ zvyčajne opisuje hotový uzavretý tvar. Výrobná konštrukcia môže zahŕňať navrhovaný zatvárací šev alebo spoj. Pred opísaním rámu ako bezšvového overte skutočný dizajn.

Mám uviesť vnútorné alebo vonkajšie rozmery rámu?

Použiť sa dá ktorákoľvek možnosť, ak je odkaz jasne identifikovaný. Užitočné sú aj rozmery osi bubliny. Výkres by mal zobrazovať referenčnú rovinu namiesto poskytnutia neoznačenej šírky a výšky.

Môže nekonečný rám využívať profil s dvojitou bublinou?

Áno, z profilu s dvojitou bublinou možno vyvinúť vlastný uzavretý rám, keď zariadenie poskytuje dve podopierané kontaktné dráhy. Musia byť definované obe cesty bubliny, rozostupy, rohy a inštalované medzery.

Dokáže BSTFLEX reprodukovať existujúce tesnenie rámu obrazu?

Áno. Na vývoj náhrady možno použiť existujúci rám, vzorku profilu, výkres zariadenia a inštalované rozmery. Opotrebovaný rám by mal byť doplnený skutočnými meraniami zariadenia.

Môže byť rám okrúhly alebo oválny?

Áno. Uzavreté pogačové tesnenia sa dajú vyvinúť v obdĺžnikových, okrúhlych, oválnych alebo vlastných obrysoch, s výhradou profilu, materiálu, geometrie ohýbania a výrobného preskúmania.

Aké materiály sú k dispozícii?

Dostupné konštrukcije môžu zahŕňať kryty zo sklenených vlákien, oxidu kremičitého, keramiky a potiahnutých textílií s možnosťami jadra z vlákna, lana, nehrdzavejúcej ocele, dutého pletiva, keramiky alebo Inconelu. Konečný výber závisí od kompletného prevádzkového prostredia.

Môže byť rám dodaný pre OEM výrobu?

Áno. Po schválení vzorky a výkresu je možné vyrobiť vlastné rámové profily na sériové a opakované dodávky pre OEM.

Vyžiadať si vlastné nekonečné tesnenie Picture Frame Tadpole

BSTFLEX vyrába nekonečné tesnenia typu tadpole pre rámy obrazov, uzavreté tesnenia typu tadpole a zákazkovo tvarované profily tesnení pre OEM zariadenia a priemyselné náhradné projekty.

Pošlite kompletný výkres rámu spolu s prierezovým profilom, orientáciou bubliny, geometriou rohov, požiadavkami na materiál, inštalovanou medzerou, prevádzkovou teplotou a požadovaným množstvom.

Pre náhradné projekty priložte fotografie a vzorku existujúceho tesnenia, ak je k dispozícii, ale uveďte aj skutočné rozmery zariadenia, pretože použitý rám už môže byť natiahnutý alebo trvalo stlačený.

Kontaktujte spoločnosť BSTFLEX pre cenovú ponuku na mieru pre nekonečné obrazové tesnenie typu tadpole gasket.
