Tesnenie zo sklenených vlákien typu „tadpole“: typy jadra a priemyselné aplikácie

Náhradné tesnenie môže zodpovedať pôvodným vonkajším rozmerom, a napriek tomu zmeniť spôsob, akým sa zatvárajú dvere priemyselnej pece. Rozdiel môže byť vo vnútri tesniaceho valca, a nie vo viditeľnom kryte zo sklených vlákien.

A tesnenie typu „tadpole“ zo sklených vlákien kombinuje textilný kryt zo sklených vlákien so stlačiteľným tesniacim valcom a plochou montážnou pätkou. Tesniaci valec však nemusí nevyhnutne obsahovať sklené vlákna. Môže využívať jadro zo sklených vlákien, jadro z nehrdzavejúcej ocele alebo dutú konštrukciu z nehrdzavejúcej ocele, pričom každá z nich ponúka iný východiskový bod pre stlačenie a mechanickú podporu.

Pre výrobcov zariadení a tímy údržby nie je praktickou otázkou len to, ktoré tesnenie odoláva teplu. Ide o to, ktorá konštrukcia dokáže udržať potrebný kontakt okolo otvoru bez preťaženia dverí, poškodenia krytu alebo straty užitočného rozsahu stlačenia.

Táto príručka porovnáva tri konštrukcie pokryté sklenými vláknami v rámci sortimentu tesnení typu „tadpole“ a tesniacich šnúr BSTFLEX a vysvetľuje, ako ich špecifikovať pre priemyselné použitie.

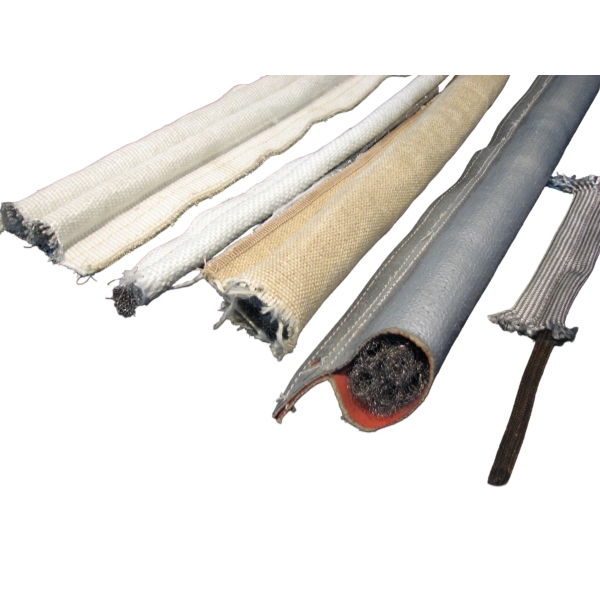

Tri typy jadier pod rovnakým krytom zo sklených vlákien

Kryt identifikuje exponovaný textil. Špecifikácia jadra opisuje, čo podopiera tesniaci valec. Udržiavanie týchto dvoch detailov oddelene uľahčuje porovnávanie produktov a zabraňuje objednávaniu tesnenia len na základe vzhľadu.

Tieto opisy sú východiskovými bodmi výberu, nie univerzálnym rebríčkom mäkkosti alebo životnosti. Hustota jadra, priemer drôtu, konštrukcia sieťoviny, veľkosť valca a napätie krytu môžu zmeniť správanie hotového tesnenia.

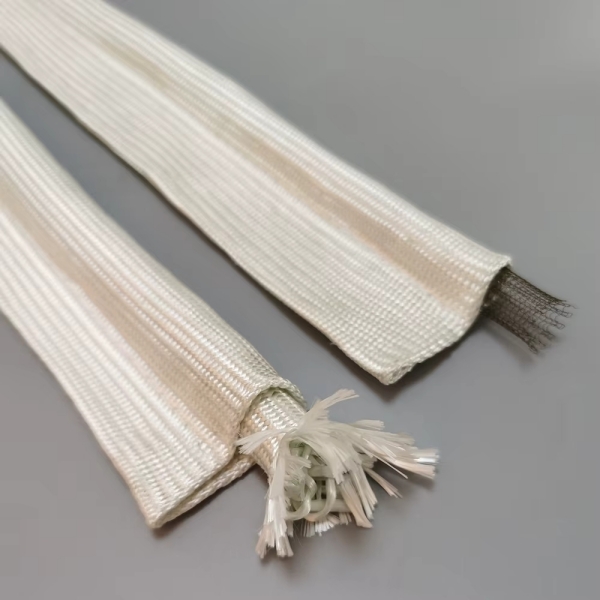

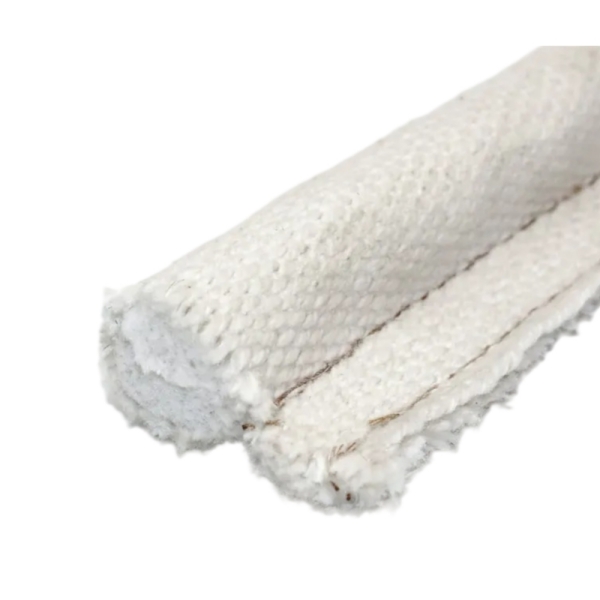

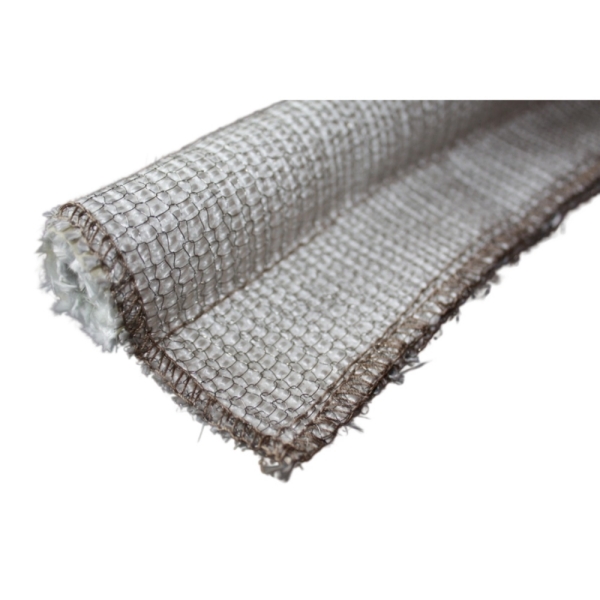

Jadro zo sklených vlákien: Nekovový tesniaci valec

Jadro zo sklených vlákien využíva vláknitý materiál namiesto kovového vystuženia na vytvorenie telesa valca. Stlačenie nastáva prostredníctvom deformácie a preskupenia vnútornej textilnej štruktúry.

Túto konštrukciu stojí za to zvážiť, ak sa uprednostňuje flexibilné, nekovové jadro. Jeho pevnosť stále závisí od toho, ako je jadro vyrobené: dve jadrá zo sklených vlákien s rovnakým vonkajším priemerom nemusia vyžadovať rovnakú silu na stlačenie.

Tesnenie Fiberglass Cover Fiberglass Core Tadpole Gasket poskytuje túto kombináciu krytu a jadra. Pre projekt výmeny špecifikujte požadovanú odozvu na stlačenie, ako aj rozmery.

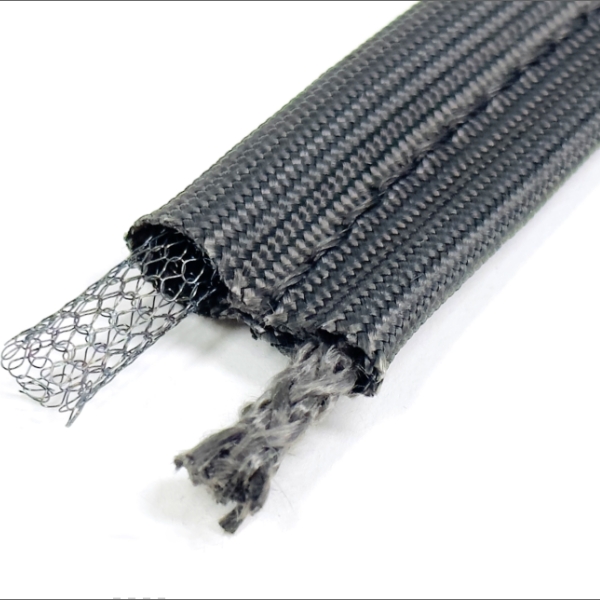

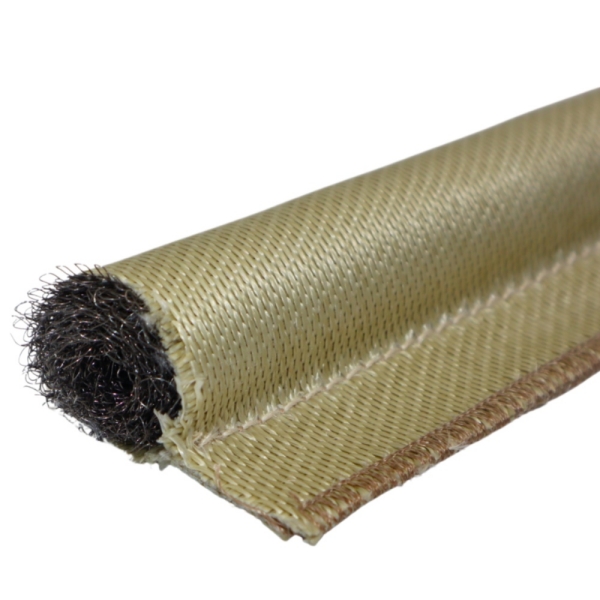

Jadro z nehrdzavejúcej ocele: Vnútorná kovová podpora

Jadro z nehrdzavejúcej ocele zavádza kovovú podporu do vnútra tesniaceho valca. Pri sieťových konštrukciách usporiadanie drôtu umožňuje deformáciu a zároveň podopiera profil pod tkaninou zo sklených vlákien.

Tesnenie Fiberglass Cover Stainless Steel Core Tadpole Gasket je kandidátom pre zariadenia, kde je vnútorné vystuženie dôležitou požiadavkou. Jadro by malo byť špecifikované konštrukciou, nielen slovami „nehrdzavejúca oceľ“.

Nepredpokladajte, že každé jadro z nehrdzavejúcej ocele má identickú pružnosť, uzatváraciu silu alebo odolnosť. Vyžiadajte si podrobnosti o zliatine a jadre, potom vyhodnoťte hotový profil pri zamýšľanej výške stlačenia.

Duté jadro z nehrdzavejúcej ocele: Štruktúra s otvoreným stredom

Duté jadro nie je len prázdna textilná banka. Pri tejto konštrukcii obklopuje otvorenú stredovú oblasť pod sklolaminátovým krytom štruktúra z nehrdzavejúcej ocele.

Táto geometria poskytuje priestor na to, aby sa banka deformovala smerom dovnútra. Môže to byť užitočné, keď majú dvere obmedzenú zatváraciu silu alebo keď tesnenie musí kompenzovať odchýlky po obvode tesnenia. Skutočný výkon závisí od štruktúry drôtu a kompletného profilu tesnenia.

Tento Sklolaminátový kryt s dutým jadrom z nehrdzavejúcej ocele v tvare žubrienky je relevantná konštrukcia na posúdenie. Overte si jej pracovný rozsah stlačenia namiesto predpokladu, že dutú banku možno sploštiť donekonečna.

Materiál jadra a geometria jadra sú odlišné špecifikácie

„Nehrdzavejúca oceľ“ označuje materiálovú skupinu. „Duté“ označuje konštrukčný prvok. Tesnenie preto môže mať súčasne jadro z nehrdzavejúcej ocele aj duté jadro.

Podobne „jadro z pevnej sieťoviny“ opisuje konfiguráciu sieťoviny, nie pevnú tyč z masívneho kovu. Obstarávacie výkresy by mali dostatočne jasne identifikovať skutočnú konštrukciu, aby výrobca nemusel interpretovať nejednoznačný opis.

Užitočná špecifikácia kombinuje kryt, materiál jadra, geometriu jadra a rozmery profilu. Napríklad: tkaný sklolaminátový kryt, duté jadro zo sieťoviny z nehrdzavejúcej ocele, špecifikovaná voľná výška banky, definovaná šírka chvosta a dohodnutá inštalovaná výška.

Percento stlačenia vám nepovie zatváraciu silu

Stlačenie opisuje, o koľko sa zmenší výška banky. Zatváracia sila opisuje zaťaženie potrebné na dosiahnutie tohto zmenšenia. Súvisia spolu, ale nie sú zameniteľné.

Pre banku meranú v smere zaťaženia možno nominálne stlačenie vyjadriť ako:

Nominálne stlačenie (%) = (voľná výška banky − inštalovaná výška banky) ÷ voľná výška banky × 100

Napríklad zmenšenie voľnej výšky banky 16 mm na inštalovanú výšku 12 mm dáva 25 % nominálne stlačenie. Toto je rozmerový príklad, nie odporúčané nastavenie stlačenia pre každé tesnenie v tvare žubrienky.

Dve tesnenia stlačené o rovnaké percento môžu vyžadovať rôzne zaťaženie. Pre dizajn OEM požiadajte o informácie o zaťažení pri stlačení, ak sú k dispozícii, alebo vyhodnoťte vzorky v prípravku, ktorý predstavuje skutočné montážne a kontaktné podmienky.

Dôležitá je aj obnova. Po odľahčení sa banka nemusí úplne vrátiť do pôvodnej výšky. Prijateľnú mieru zvyškovej deformácie treba zvážiť popri frekvencii otvárania zariadenia a prevádzkovej teplote.

Priemyselné aplikácie: Začnite s požiadavkou zariadenia

Dvere dávkových, vytvrdzovacích a sušiacich pecí

Pri tesnení dverí priemyselných pecí začnite s uzavretou medzerou a dostupnou silou západky. Tesnenie, ktoré vyžaduje nadmerné zaťaženie stlačením, môže zabrániť dverám dosiahnuť ich zamýšľanú polohu.

Konštrukcia so sklolaminátovým jadrom je jednou z možností na vyhodnotenie, keď sa uprednostňuje flexibilná nekovová banka. Tam, kde si dizajn vyžaduje kovovú podporu, porovnajte alternatívy z nehrdzavejúcej ocele za rovnakých inštalačných podmienok.

Výber by mal zohľadňovať celý obvod vrátane rohov a strany pántov, nie len krátku rovnú vzorku.

Často otvárané prístupové dvere

Inšpekčné dvere a výrobné prístupové panely kladú na tesnenie opakované mechanické nároky. Vyhodnoťte, ako banka reaguje po opakovanom zatvorení, či chvost zostáva zaistený a či sa kryt neotiera o okolitý kov.

Jadro z nehrdzavejúcej ocele môže poskytnúť vnútorné vystuženie, ale nechráni exponovaný sklolaminátový kryt pred každým zdrojom oderu. Predtým, ako budete výmenu jadra považovať za kompletné riešenie, skontrolujte zarovnanie dverí, kontaktné hrany a smer pohybu.

Veľké kryty a variabilné tesniace medzery

Na veľkom kryte sa uzavretá medzera môže na rôznych miestach líšiť. Profil s dutým jadrom stojí za vyhodnotenie tam, kde tesnenie potrebuje užitočný rozsah deformácie bez nadmerného zatváracieho zaťaženia.

Zmerajte najmenšiu aj najväčšiu medzeru. Banka musí udržiavať kontakt v najširšom mieste bez toho, aby bola nadmerne stlačená v najužšom bode. Samotný väčší priemer tento konflikt nevyrieši.

Prístupové panely pecí, potrubia a klapky

Pre prístupové panely pecí a zariadenia s vyhrievaným potrubím stanovte teplotu v mieste tesnenia. Teplota v procesnej komore nemusí byť nevyhnutne rovnaká ako teplota, ktorej čelí kryt, šitie alebo jadro.

Aplikácie potrubí a klapiek tiež vyžadujú definovanú požiadavku na tesnosť a tlakový rozdiel. Nemalo by sa predpokladať, že textilné tesnenie v tvare žubrienky zo sklolaminátu poskytne plynotesné alebo tlakovo odolné tesnenie len preto, že je vhodné na tepelné obvodové tesnenie.

Tam, kde je tesnosť kritická z hľadiska bezpečnosti, si kompletný spoj vyžaduje kvalifikáciu špecifickú pre danú aplikáciu.

Výber teploty sa vzťahuje na kompletné tesnenie

Vysokoteplotné sklolaminátové tesnenie je zostava, nie len kus sklenenej tkaniny. Jeho použiteľné prevádzkové podmienky závisia od triedy krytu, povrchovej úpravy tkaniny, jadra, šitia a akéhokoľvek náteru alebo pripevňovacieho materiálu.

Zmena jadra zo sklolaminátu na nehrdzavejúcu oceľ automaticky nezvyšuje teplotnú odolnosť vonkajšieho krytu. Rovnako tak tepelne odolné jadro nemôže kompenzovať nevhodný náter alebo konštrukciu šitia.

Špecifikujte trvalú teplotu, špičkovú teplotu a trvanie špičky samostatne. Taktiež identifikujte, či tesnenie prichádza do styku s horúcim prúdením vzduchu, kontaktom s vyhrievaným kovom, sálavým teplom alebo priamym vystavením plameňu.

Tam, kde je sklolaminát nevhodný, skontrolujte alternatívne kombinácie krytu a jadra v kolekcii vysokoteplotných tesnení v tvare žubrienky. Vyberte náhradnú konštrukciu ako kompletný systém namiesto výmeny jednej súčasti izolovane.

Sklolaminátová páska v tvare žubrienky, plochá páska a lano nie sú identické

Termín Sklotextilná tesniaca páska profilu tadpole (s chvostíkom) sa vzťahuje na tesniaci profil pozostávajúci z hlavičky a chvostíka. Nemal by sa zamieňať s plochým sklotextilným pásom ani so samostatnou sklotextilnou šnúrou.

Plochá páska poskytuje relatívne rovnomerný prierez po celej svojej šírke. Šnúra poskytuje tesniace telo bez integrovanej montážnej pätky (chvostíka). Profil typu tadpole oddeľuje kontaktnú funkciu hlavičky od upevňovacej funkcie chvostíka.

Tieto výrobky môžu využívať príbuzné materiály, no ich upevňovacie usporiadanie a dostupný stlačenie sa líšia. Nahradenie jedného typu druhým vyžaduje kontrolu geometrie spoja, nestačí iba zhoda nominálnej šírky.

Pred kopírovaním opotrebovaného tesnenia odmerajte spoj

Staré tesnenie je užitočným podkladom, ale nemusí už zodpovedať pôvodnému profilu. Trvalé stlačenie, vytiahnutá tkanina a poškodené rohy môžu spôsobiť, že použitá vzorka bude zavádzajúca.

Vzorku poskytnite spolu s rozmermi zariadenia. Náčrt prierezu by mal jasne rozlišovať rozmery voľnej hlavičky, šírku chvostíka a celkovú šírku.

Pri uvádzaní šírky chvostíka vyznačte na výkrese koncové body merania. Predídete tak zámene medzi odkrytou montážnou pätkou (chvostíkom) a celkovou šírkou profilu.

Overte profil pred výrobnou objednávkou

Pri novom návrhu OEM alebo zmene konštrukcie jadra použite proces schvaľovania vzoriek pred záväznou objednávkou výrobného množstva. Nasledujúce kontroly predstavujú praktický východiskový bod; akceptačné limity by mali vychádzať z požiadaviek zariadenia.

Lícovanie a dovieranie: Namontujte vzorku zamýšľaným spôsobom upevnenia. Overte, že hlavička dosadá na dosadaciu plochu, dvere sa správne zatvárajú a chvostík nezasahuje do spoja.

Stlačenie a tvarová obnova: Posúďte profil pri požadovanej nainštalovanej výške. Skontrolujte silu potrebnú na zatvorenie, trvalú deformáciu a správanie po reprezentatívnom počte cyklov otvorenia.

Tepelné zaťaženie: Posúďte kompletnú konštrukciu v reprezentatívnych prevádzkových podmienkach. Po tepelnom zaťažení skontrolujte poťah, prešitie, jadro a upevnenie.

Funkčnosť spoja: Skontrolujte dohodnuté požiadavky na tesnosť alebo tepelnotechnické vlastnosti pomocou vhodnej skúšky na zariadení. Samotný vizuálny kontakt nedokazuje splnenie všetkých požiadaviek na tesnenie.

Často kladené otázky

Má sklotextilné tesnenie profilu tadpole vždy sklotextilné jadro?

Nie. Sklotextil môže označovať vonkajší poťah, zatiaľ čo hlavička obsahuje sklotextil, nehrdzavejúcu oceľ alebo iné špecifikované jadro. Pri objednávaní uveďte poťah aj jadro.

Je tesnenie s dutým jadrom vždy mäkšie ako tesnenie so sklotextilným jadrom?

Neplatí žiadne univerzálne porovnanie. Dutá geometria poskytuje priestor na deformáciu, no reálne stlačovacie zaťaženie ovplyvňuje drôtená konštrukcia, hustota vlákien, rozmery hlavičky a napnutie poťahu. Porovnajte hotové vzorky alebo príslušné údaje z testov.

Zvyšuje jadro z nehrdzavejúcej ocele odolnosť vonkajšieho povrchu proti oderu?

Jadro poskytuje vnútornú oporu. Sklotextilný poťah zostáva odkrytou kontaktnou plochou, pokiaľ nie je špecifikovaná dodatočná ochranná vrstva. Povrchové trenie by sa malo riešiť výberom poťahu a geometriou zariadenia.

Môže sa rovnaký profil použiť na dvere pecí na pečenie aj na dvere priemyselných pecí?

Možno, ale názov zariadenia nestačí na určenie vhodnosti. Porovnajte skutočnú teplotu tesnenia, medzeru, uzatváraciu silu, pohyb, atmosféru a požiadavky na tesnenie.

Čo je potrebné pre cenovú ponuku na zákazkové sklolaminátové tesnenie typu „tadpole“?

Poskytnite výkres prierezu alebo vzorku, rozmery voľnej banky, rozmery chvosta, požadovanú dĺžku, množstvo, uzavretú medzeru a prevádzkové podmienky. Ak je známa, uveďte aj existujúcu špecifikáciu jadra.

Špecifikujte sklolaminátové tesnenie typu „tadpole“ s BSTFLEX

BSTFLEX vyrába sklolaminátom potiahnuté tesnenia typu „tadpole“ s rôznymi vnútornými konštrukciami pre projekty OEM a náhradné diely. Rozmery banky, montážne chvosty a hotové dĺžky možno vyvinúť na základe výkresov, vzoriek a požiadaviek zariadenia.

Začnite skonštrukciou so sklolaminátovým jadrom pre nekovovú banku, skontrolujtekonštrukciu s jadrom z nehrdzavejúcej ocele pre vnútornú kovovú oporu, alebo zhodnoťtekonštrukciu s dutým jadrom z nehrdzavejúcej ocele kde jej geometria s otvoreným stredom vyhovuje požadovanej kompresii.

Pošlite BSTFLEX svoj výkres tesnenia a podrobnosti o aplikácii pre vypracovanie cenovej ponuky.Uveďte požadované množstvo, prevádzkovú teplotu, uzavretú medzeru a spôsob montáže, aby návrh mohol riešiť kompletnú tesniacu zostavu.
