Hydraulické hadice inštalované v blízkosti motorov, výfukových komponentov, pecí, odlievacích zariadení alebo iných horúcich strojov čelia inému typu rizika než hadice vystavené iba mechanickému oderu. Vysoké sálavé teplo môže urýchliť starnutie gumy, priamy plameň môže poškodiť plášť hadice a vystreknutý roztavený kov môže spôsobiť náhle lokalizované tepelné poškodenie.

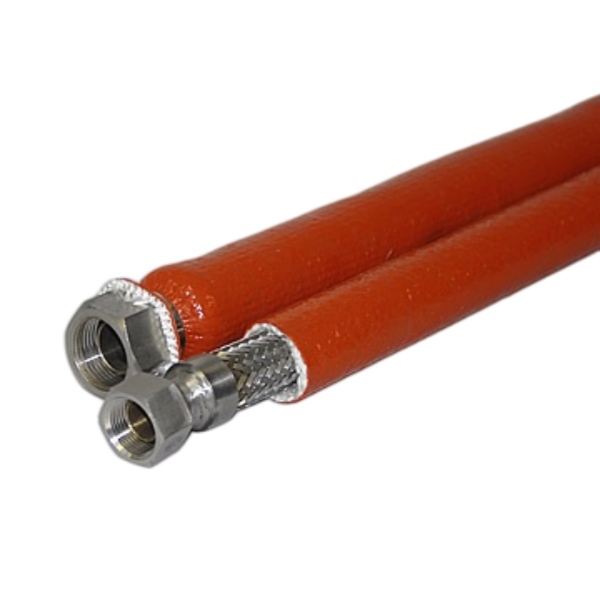

Pre tieto prostredia požiarny návlek na hydraulickú hadicu poskytuje dodatočnú tepelnú bariéru okolo hadice. Najbežnejšia konštrukcia kombinuje izolačný návlek zo sklenených vlákien s vonkajšou vrstvou zo silikónovej gumy, čím vytvára flexibilnú ochrannú vrstvu pre náročné hydraulické systémy.
Táto príručka vysvetľuje, ako vybrať správny požiarny návlek na hydraulickú hadicu, ako určiť vhodnú veľkosť návleku a aké prevádzkové podmienky je potrebné zvážiť pred špecifikáciou ohňovzdorného návleku.
Informácie o špecifikáciách produktov, testovaní a možnostiach OEM nájdete v časti BSTFLEX Hydraulic Hose Protection Fire Sleeve. Pre iné konštrukcie a možnosti protipožiarnych návlekov navštívte rad BSTFLEX Fire Sleeves.
Hydraulická hadica môže byť navrhnutá pre náročné prostredie s vysokým tlakom a kvapalinami, pričom je stále zraniteľná voči vonkajšiemu teplu. Skutočné prevádzkové podmienky do veľkej miery závisia od vedenia hadice.
Vedenie umiestnené mimo zdroja tepla môže fungovať normálne roky. Tá istá hadica vedená v blízkosti výfukového potrubia, steny pece, horúceho technologického potrubia alebo oblasti s roztaveným kovom môže zažívať nepretržité sálavé zahrievanie, ktoré zvyšuje teplotu plášťa hadice a výstužného systému.
Medzi bežné vonkajšie riziká patria:
A požiarny návlek na hydraulickú hadicu sa preto používa ako vonkajšia ochranná vrstva. Nenahrádza správny výber hadice, jej vedenie ani návrh systému. Namiesto toho pridáva tepelnú a mechanickú ochranu tam, kde nie je možné úplne eliminovať vplyvy prostredia.

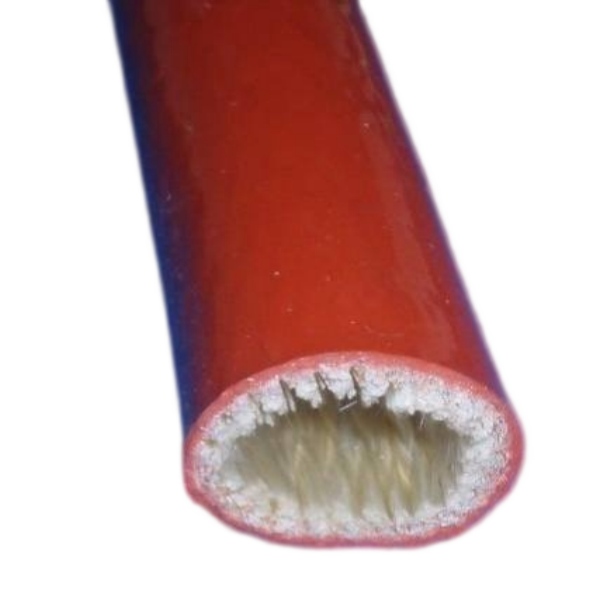

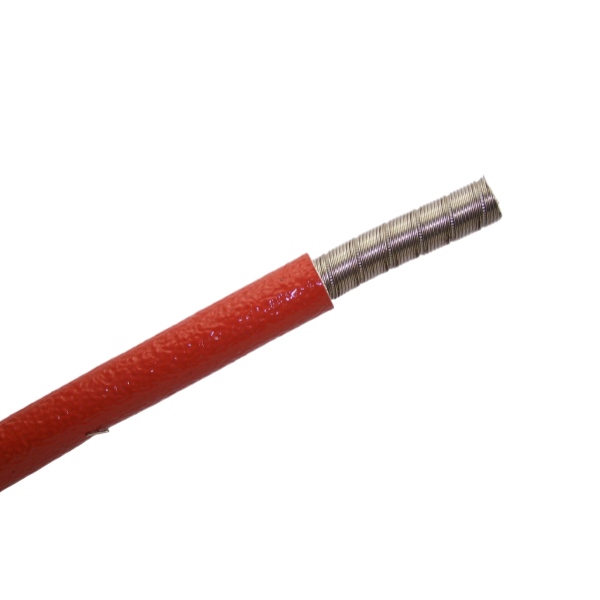

Typický požiarny návlek pozostáva z vysokoteplotného textilného substrátu zo sklenených vlákien pokrytého silikónovou gumou. Každá vrstva plní inú funkciu.
Štruktúra zo sklenených vlákien vytvára primárne izolačné teleso návleku. Jej hrúbka a textilná konštrukcia pomáhajú znižovať prenos tepla medzi vonkajším prostredím a hydraulickou hadicou pod ňou.
Silikónový povlak poskytuje flexibilný exteriér, ktorý pomáha návleku odolávať drsným priemyselným podmienkam. V závislosti od konkrétnej konštrukcie a kvalifikácie požiarneho návleku môže prispieť k odolnosti voči vystaveniu plameňu, kontaminácii olejom, oderu a rozstreku roztaveného kovu.
Táto kombinácia vysvetľuje, prečo sa požiarny návlek zo sklenených vlákien potiahnutý silikónom široko používa okolo hydraulických hadíc, palivových potrubí, olejových potrubí, káblov a iných komponentov umiestnených vo vysokoteplotných zónach.
Nie každý návlek na hydraulickú hadicu je určený pre rovnaké riziko.
| Požiadavka na ochranu | Typický prístup k návleku |
|---|---|
| Všeobecné trenie a oder | Textilný návlek na hadicu odolný voči oderu |
| Ostrý alebo silný mechanický kontakt | Vysokovýkonná mechanická ochrana |
| Sálavé teplo | Tepelný alebo protipožiarny návlek |
| Vystavenie plameňom | Kvalifikovaný ohňovzdorný návlek |
| Postriekanie roztaveným kovom | Vysokoteplotný protipožiarny návlek potiahnutý silikónom navrhnutý pre dané prostredie |
| Teplo a oder | Protipožiarny návlek vybraný s primeranou konštrukciou steny a mechanickou odolnosťou |
Dôležitým bodom je, že tepelná ochrana hydraulických hadícby sa mala vyberať podľa dominantného rizika zlyhania. Ľahký návlek proti oderu by sa nemal automaticky považovať za protipožiarny návlek a protipožiarny návlek by sa nemal vyberať len podľa vzhľadu alebo farby.
Pre priemyselných nákupcov a inžinierov by výber návleku mal začať od aplikácie, nie od priemeru v katalógu.
Určite, odkiaľ pochádza tepelné zaťaženie.
Príklady zahŕňajú:
Sálavé teplo, priamy kontakt s povrchom, vystavenie plameňom a postriekanie roztaveným kovom sú rôzne riziká. Nemali by sa považovať za rovnakú špecifikáciu.
Zvyčajne treba zvážiť aspoň dve teploty:
Nevyberajte návlek len podľa najvyššej teploty vytlačenej v katalógu. Trvanie, zdroj tepla, vzdialenosť od zdroja, prúdenie vzduchu, konštrukcia hadice a geometria inštalácie ovplyvňujú skutočný výkon.
Ťažobné zariadenia, oceliarne, zlievarne a iné ťažké priemyselné systémy môžu vyžadovať viac než len jednoduché tienenie proti sálavému teplu.

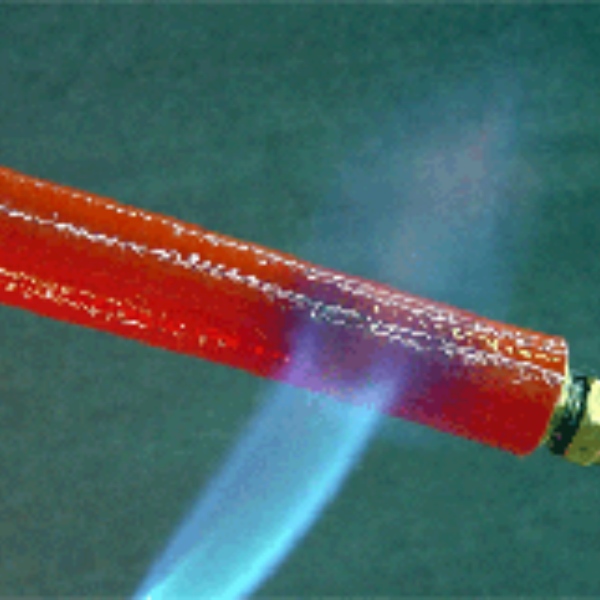

Tam, kde je dôležitá odolnosť voči plameňom alebo ochrana proti postriekaniu roztaveným kovom, vyžiadajte si príslušné skúšobné protokoly a potvrďte, že vybraný ohňovzdorný návlek na hydraulickú hadicubol vyhodnotený pre požadované prevádzkové podmienky.
BSTFLEX ponúka produkty protipožiarnych návlekov na hydraulické hadice podporené rôznymi testami tretích strán a dokumentáciou o zhode. Konkrétne správy by mali byť prispôsobené projektu zákazníka, namiesto predpokladu, že každá konštrukcia návleku má identickú certifikáciu.
Protipožiarne návleky inštalované na hydraulických systémoch často pracujú v prostrediach, kde sa môže vyskytovať olejová hmla, hydraulická kvapalina alebo palivo.
Návlek by sa preto mal posudzovať ako kompletný ochranný systém, a nie len ako vysokoteplotná textília. Pri priemyselných aplikáciách môže byť odolnosť voči očakávaným kvapalinám dôležitou súčasťou dlhodobej výkonnosti.
Teplo často nie je jediným problémom.
Hydraulické hadice na rýpadlách, nakladačoch, banských zariadeniach, poľnohospodárskych strojoch a priemyselných zariadeniach sa počas prevádzky neustále pohybujú. Návlek sa môže trieť o:
Ak sú teplo aj oder závažné, uveďte to pri žiadosti o cenovú ponuku. Konštrukciu, hrúbku a spôsob inštalácie návleku môže byť potrebné podľa toho upraviť.
Správne určenie veľkosti je jednou z najdôležitejších častí výberu protipožiarneho návleku.
Návlek sa vyberá podľa vonkajšieho priemeru časti hadicovej zostavy, ktorú je potrebné chrániť, nie jednoducho podľa menovitej svetlosti hydraulickej hadice.
Zmerajte vonkajší priemer hotovej hadice vrátane akejkoľvek konštrukcie krytia, ktorá zostáva vo vnútri protipožiarneho návleku.
Nepredpokladajte, že dve hadice s rovnakým menovitým vnútorným priemerom budú mať identické vonkajšie priemery. Konštrukcia steny hadice sa líši podľa výrobcov a tlakových tried.
Rúrkový protipožiarny návlek musí byť schopný pri montáži prekĺznuť cez komponent.

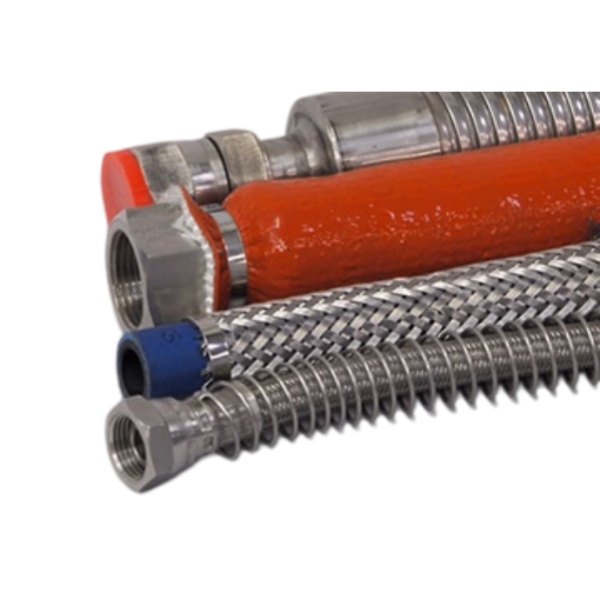

Ak už má hadica nainštalované veľké koncové armatúry, vonkajší priemer armatúry môže byť podstatne väčší ako vonkajší priemer hadice. To môže ovplyvniť inštaláciu.
Existujú dva bežné prístupy:
Spoločnosť BSTFLEX vyrába aj odnímateľné konštrukcie protipožiarnych návlekov pre dodatočné aplikácie, kde je inštalácia bežných rúrkových návlekov náročná.
Návlek by mal sedieť na hadici bez nadmerného stlačenia. Zároveň zbytočné zväčšenie veľkosti návleku môže vytvoriť voľný materiál, prekážať pri vedení a sťažiť zaistenie hotovej zostavy.
Správna vôľa závisí od:
Pri projektoch OEM je poskytnutie skutočného vonkajšieho priemeru hadice a rozmerov armatúr spoľahlivejšie než uvádzanie iba pomlčkového čísla hadice.
| Informácie o projekte | Príklad toho, čo poskytnúť |
|---|---|
| Vonkajší priemer hydraulickej hadice | Skutočne nameraný vonkajší priemer |
| Dĺžka hadice vyžadujúca ochranu | Chránená časť alebo konečná dĺžka rezu |
| Vonkajší priemer koncovky | Vyžaduje sa, ak musí návlek prejsť cez nainštalované koncovky |
| Kontinuálna teplota | Bežné prevádzkové prostredie |
| Zdroj tepla | Výfuk, pec, roztavený kov, motor, technologická linka atď. |
| Typ expozície | Sálavé teplo, plameň, postriekanie alebo blízkosť horúceho povrchu |
| Podmienky inštalácie | Nová hadicová zostava alebo dodatočná montáž |
| Množstvo | Prototyp, sériová výroba alebo ročný dopyt OEM |
Poskytnutie týchto informácií umožňuje výrobcovi protipožiarnych návlekov odporučiť vhodnejšiu konštrukciu a priemer namiesto spoliehania sa na všeobecný predpoklad veľkosti.
Hydraulické vedenia môžu pracovať v blízkosti motorov, horúcich komponentov a v náročných mechanických prostrediach. Ohňovzdornú ochranu hadíc možno špecifikovať tam, kde existujú riziká tepla a plameňa.
Rýpadlá, nakladače, žeriavy a iné mobilné zariadenia kombinujú vysoké hydraulické tlaky s vibráciami, pohybom, teplom motora a obmedzeným priestorom na vedenie hadíc.
Tieto aplikácie môžu zahŕňať sálavé teplo, plameň a postriekanie roztaveným kovom. Pri výbere návleku by sa mala zohľadniť tepelná expozícia aj príslušné požiadavky na testovanie.
Hydraulické vedenia vedené v blízkosti pecí, sušiarní, horúcich technologických zariadení a vyhrievaných potrubí môžu vyžadovať lokálnu tepelnú ochranu, aj keď zvyšok hydraulického systému pracuje pri miernej okolitej teplote.
Hydraulické, olejové a kvapalinové vedenia vedené v blízkosti výfukových komponentov môžu profitovať z dodatočnej tepelnej izolácie tam, kde samotné presmerovanie alebo fyzické tepelné štíty neposkytujú dostatočnú ochranu.
Mobilné hydraulické systémy často pracujú v blízkosti motorov a pod neustálym mechanickým pohybom, čo robí správne vedenie hadíc a vonkajšiu ochranu dôležitými pre spoľahlivosť prevádzky.
Konvenčný rúrkový protipožiarny návlek funguje dobre pri výrobe nových hadíc, pretože sa dá nainštalovať pred dokončením zostavy.

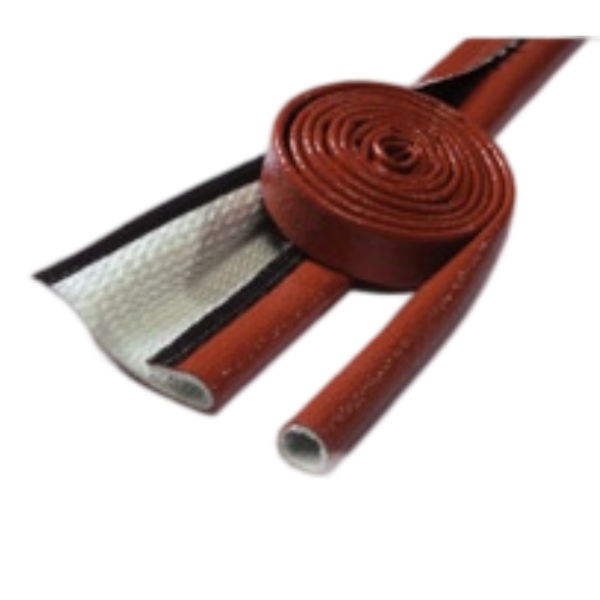

Ovinovacia alebo odnímateľná konštrukcia sa stáva užitočnou, keď:
V týchto prípadoch môžu konštrukcie protipožiarnych návlekov so suchým zipsom alebo iné otvárateľné konštrukcie zjednodušiť dodatočnú inštaláciu.
Ochranný návlek by mal byť súčasťou celkového návrhu hydraulického systému, nie jeho náhradou.
Ak je to možné, najskôr znížte riziko prostredníctvom:
Protipožiarny návlek protipožiarny návlek na hydraulickú hadicusa potom stáva dodatočnou ochrannou vrstvou proti nevyhnutnému vonkajšiemu pôsobeniu.
Pre nový projekt OEM alebo zákazkovej ochrany hydraulických hadíc pošlite čo najviac z nasledujúcich informácií:
Tieto informácie sú obzvlášť užitočné pre výrobcov hadicových zostáv OEM, výrobcov ťažkých zariadení a projekty priemyselnej údržby, kde musí byť návlek prispôsobený konkrétnej inštalácii.
BSTFLEX vyrába protipožiarne návleky zo sklenených vlákien potiahnuté silikónom na ochranu hydraulických hadíc, káblov, rúrok a kvapalinových vedení. Štandardné a zákazkové konštrukcie sú k dispozícii pre priemyselné a OEM aplikácie.
Protipožiarny návlek protipožiarny návlek na ochranu hydraulických hadícje navrhnutý pre hydraulické systémy vystavené vysokej teplote, plameňu, roztavenému postreku, oderu a náročným priemyselným prevádzkovým podmienkam.
Pre projekty, ktoré vyžadujú iné konštrukcie návlekov, spôsoby inštalácie alebo riešenia špecifické pre danú aplikáciu, si prezrite kompletný sortiment produktov protipožiarnych návlekov.
Správny návlek závisí od zdroja tepla, trvalej prevádzkovej teploty, vystavenia plameňu alebo postreku, pohybu hadice, vystavenia kvapalinám, spôsobu inštalácie a požadovanej certifikácie. Protipožiarny návlek zo sklenených vlákien potiahnutý silikónom sa bežne používa vtedy, keď je potrebná tepelná ochrana a ochrana proti plameňu.
Začnite skutočným vonkajším priemerom hydraulickej hadice, nie iba nominálnym vnútorným priemerom hadice alebo veľkosťou dash. Zvážte tiež vonkajší priemer koncovky, geometriu ohybu a to, či bude návlek inštalovaný pred alebo po dokončení hadicovej zostavy.
Áno, ale záleží na spôsobe inštalácie. Rúrkový návlek sa zvyčajne musí nasunúť na hadicu. Tam, kde tomu bránia koncovky alebo kde je odpojenie hadice nežiaduce, môže byť praktickejší ovinovací alebo odnímateľný protipožiarny návlek.
Protipožiarny návlek môže poskytnúť dodatočnú mechanickú ochranu, ale požadovanú konštrukciu je potrebné zvoliť podľa skutočnej intenzity oderu. Aplikácie, v ktorých prevláda silné mechanické opotrebovanie, môžu vyžadovať iný alebo dodatočný systém ochrany hadíc.
Protipožiarny návlek by sa nemal špecifikovať jednoducho ako vodotesný kryt. Jeho primárnou funkciou je tepelná ochrana, ochrana proti plameňom a ochrana pred vplyvmi prostredia. Ak je požiadavkou projektu vodotesnosť, kompletný spôsob inštalácie a úpravy koncov by sa mal posúdiť samostatne.
Áno. BSTFLEX podporuje rôzne priemery, dĺžky, konštrukcie, farby a požiadavky OEM. Zákazníci môžu na posúdenie poskytnúť výkresy, rozmery hadíc, prevádzkové podmienky alebo vzorky.
Ak vyberáte tepelnú ochranu hydraulických hadíc pre banské zariadenia, stavebné stroje, spracovanie ocele, automobilové systémy alebo priemyselné hydraulické zariadenia, pošlite spoločnosti BSTFLEX vonkajší priemer hadice, prevádzkovú teplotu, zdroj tepla, požadovanú dĺžku a podmienky inštalácie.
Náš tím dokáže posúdiť aplikáciu a odporučiť vhodný protipožiarny návlek na hydraulickú hadicu, štandardnej veľkosti alebo zákazkovej konštrukcie.
Vyžiadajte si technický list, skúšobný protokol, vzorku alebo cenovú ponuku OEM od spoločnosti BSTFLEX.
