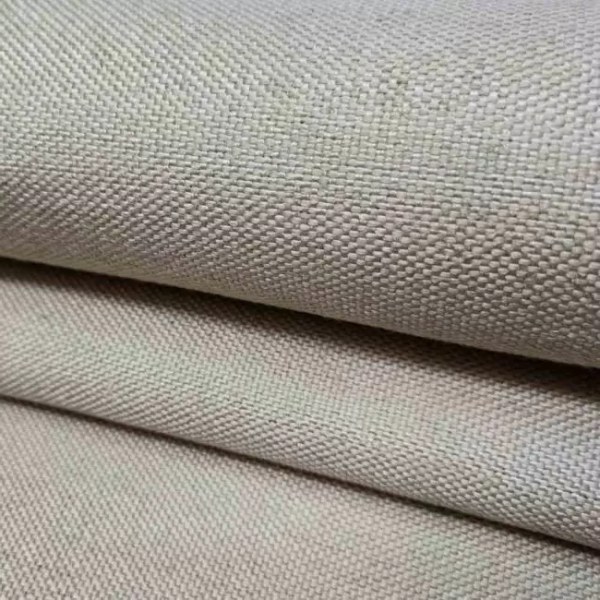

Skelné vlákno potiahnuté vermikulitom sa používa v textilných kompenzátoroch, kde flexibilná textilná vrstva musí odolávať vysokým teplotám, povrchovému oderu a opakovanému pohybu. Vo viestvrstvovom kompenzátore môže pomôcť chrániť vrstvy citlivé na teplotu, vystužiť flexibilný pás a poskytnúť dodatočnú tepelnú bariéru.
Nemalo by sa však navrhovať tak, akoby jedna rolka tkaniny plnila každú funkciu kompenzátora. Utesnenie plynu, chemická odolnosť, izolácia, mechanická výstuž, ochrana pred poveternostnými vplyvmi a prispôsobenie sa pohybu si môžu vyžadovať rôzne materiály a samostatné vrstvy.
BSTFLEX dodáva Vermiculite Coated Fiberglass Fabric v niekoľkých hmotnostiach a hrúbkach na priemyselnú výrobu. Spoločnosť BSTFLEX vyrába aj kompletné Non-Metallic Fabric Expansion Joints podľa rozmerov potrubia, teploty, tlaku, pohybu a procesných podmienok.
Materiál sa zvyčajne vyberá kvôli tepelnej ochrane, výstuži a odolnosti, a nie ako univerzálna plynová alebo chemická bariéra.

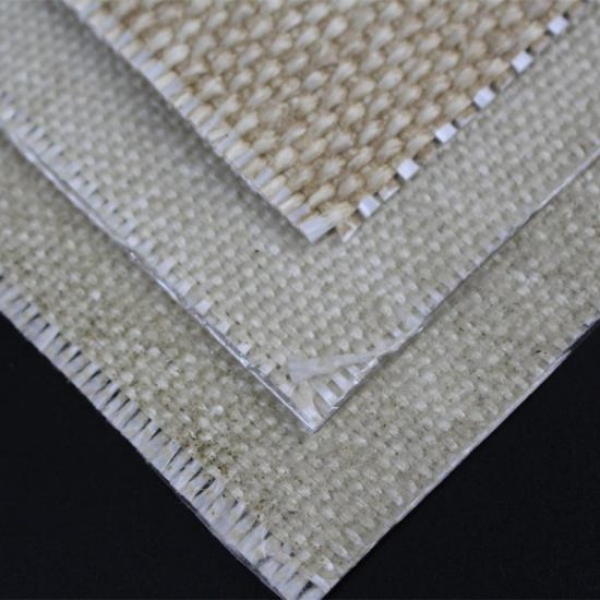

Tkaný základ zo sklených vlákien poskytuje flexibilnú textilnú štruktúru. Úprava minerálom vermikulitom pomáha chrániť povrch sklených vlákien pred extrémnym teplo, kontaktom s plameňom a oderom.
V závislosti od konštrukcie kompenzátora sa skelné vlákno potiahnuté vermikulitom môže použiť na:
Presná funkcia musí byť označená na priereze kompenzátora. Nazývať ho jednoducho „tkanina kompenzátora“ nevysvetľuje, či ide o vrstvu na horúcej strane, tkaninu zadržujúcu izoláciu, výstužnú vrstvu alebo inú časť zostavy.
Priemyselné textilné kompenzátory sa bežne skladajú z viacerých vrstiev, pretože žiadny jednotlivý textil zvyčajne neposkytuje optimálnu odolnosť voči teplote, chemickú odolnosť, tesnenie plynov, flexibilitu a trvácnosť vo vonkajšom prostredí zároveň.
| Možná vrstva | Primárna funkciaPrimárna funkcia | Typický problém výberu |
|---|---|---|
| Tkanina na horúcej strane alebo vnútorná trubica | Smeruje k procesnej strane a chráni vnútorné komponenty | Teplota plynu, oder, prach a podmienky prúdenia |
| Tepelná vrstva tkaniny | Poskytuje odolnosť voči teplu a podporuje izolačný systém | Teplota na tkanine, flexibilita a zachovaná pevnosť |
| Izolačná vrstva | Znižuje prenos tepla smerom k materiálom vonkajšieho pásu | Hrúbka, hustota, stlačenie a maximálna prevádzková teplota |
| Bariéra proti plynom alebo parám | Obmedzuje prienik procesného plynu alebo vlhkosti | Chemické zloženie, kondenzácia a požiadavka na tesnosť |
| Výstužná vrstva | Dodáva rozmerovú stálosť a mechanickú pevnosť | Cyklus pohybu, zaťaženie v ťahu, tlak a vibrácie |
| Vonkajší kryt | Chráni zostavu pred poveternostnými vplyvmi a vonkajším poškodením | UV žiarenie, voda, olej, oder a okolité vplyvy |
Sklolaminát potiahnutý vermikulitom môže plniť viac než jednu podpornú funkciu, nemal by sa však automaticky opisovať ako plynotesná, chemicky odolná alebo voči poveternostným vplyvom odolná vrstva.
Tkaný textil zo sklených vlákien nie je automaticky plynotesný. Väzba, povlak, švy, spoje, otvory na skrutky a stlačené okraje môžu vytvárať únikové cesty.
Ak expanzný kĺb musí kontrolovať únik procesného plynu, uveďte:
Plynová alebo parná bariéra môže vyžadovať iný materiál zvolený pre skutočnú chemickú podstatu procesu. Sklolaminát potiahnutý vermikulitom potom môže slúžiť ako tepelná a výstužná vrstva, ktorá pomáha chrániť túto bariéru pred nadmernou teplotou.
Vyhlásenie ako „vermikulitový sklolaminát je odolný voči teplu“ nepotvrdzuje priepustnosť plynov ani chemickú kompatibilitu.
Jednou z najdôležitejších nákupných otázok je, kde sa teplota meria.
Potrubie môže privádzať plyn s teplotou 700 °C, zatiaľ čo vonkajší kryt kompenzátora pracuje pri oveľa nižšej teplote, pretože izolácia a vnútorné vrstvy znižujú prenos tepla. Naopak, textília v blízkosti prúdu plynu môže zaznamenať teplotu blížiacu sa teplote procesu.
Dopyt (RFQ) by preto mal rozlišovať:
Tkanina zo sklených vlákien s vermikulitovým záterom BSTFLEX je určená pre aplikácie s vysokými teplotami do približne 815 °C / 1500 °F v závislosti od doby pôsobenia a prevádzkových podmienok. Túto hodnotu treba použiť na vybranú vrstvu tkaniny, nie automaticky na celý kompenzátor.
Nepretržitá prevádzková teplota označuje dlhodobú prevádzku za podmienok priradených k zvolenej triede tkaniny. Špičková alebo prerušovaná teplota označuje vyššie dočasné zaťaženie.
Keď v potrubí dochádza k teplotným výkyvom, uveďte:
Textília, ktorá zostáva fyzicky prítomná po krátkom tepelnom výkyve, môže stále stratiť flexibilitu, integritu povlaku alebo zachovanú pevnosť. „Žiadna viditeľná diera“ nie je úplným kritériom prijatia pre opakovane sa pohybujúci kompenzátor.
Schopnosť odolávať vysokým teplotám nezaručuje odolnosť voči každému procesnému plynu.
Špecifikujte zloženie plynu, úroveň vlhkosti, zaťaženie prachom a akúkoľvek očakávanú kondenzáciu. Tam, kde je to relevantné, zahrňte zlúčeniny síry, kyseliny, zásady, rozpúšťadlá, olejovú hmlu alebo iné procesné kontaminanty.
Kondenzácia môže byť obzvlášť dôležitá, pretože plyn, ktorý sa pri prevádzkovej teplote zdá byť bezproblémový, môže pri ochladení systému počas odstávky vytvoriť agresívnejšiu kvapalinu.
Ak sa vyžaduje chemická odolnosť alebo zadržiavanie pár, môže byť potrebná ďalšia bariérová vrstva. Sklolaminát potiahnutý vermikulitom dokáže chrániť a spevniť zostavu, ale bez vhodného dôkazu by sa mu nemala pripisovať funkcia chemickej bariéry.
BSTFLEX dodáva štandardné konštrukcie zo sklolaminátu potiahnutého vermikulitom s hrúbkou približne 0,8 mm až 3,0 mm a so súčasnými štandardnými hmotnosťami približne 615 g/m² až 1900 g/m².
Ťažšia tkanina môže poskytnúť väčšiu hrúbku, tepelnú hmotu a mechanickú odolnosť, ale automaticky nezaručuje:
Väčšia hrúbka môže ovplyvniť aj správanie pri ohybe a objem švov. Veľmi ťažká tkanina môže byť vhodná pre vrstvu tepelnej izolácie, ale menej vhodná tam, kde sa pás musí opakovane ohýbať v malom polomere pohybu.
Zvolená špecifikácia by mala vyvážiť tepelnú ochranu, flexibilitu, mechanickú pevnosť a požiadavky na výrobu.
| Odkaz | Menovitá hmotnosť | Menovitá hrúbka | Štandardná šírka |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |

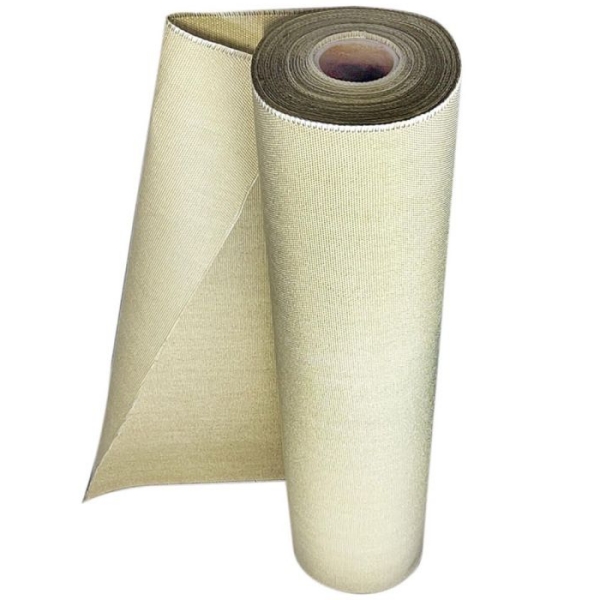

Toto sú štandardné možnosti rolovaných materiálov. Vhodná konštrukcia kompenzátora sa však musí určiť na základe konkrétneho použitia. Špeciálne šírky, dĺžky rolí, narezané pásy a vyrobené komponenty je možné posúdiť podľa požiadaviek projektu.
Kompenzátor musí absorbovať definovaný pohyb medzi spojenými časťami potrubia alebo zariadeniami. Tkanina je len jednou zo súčastí pružného prvku.
Požiadavky na pohyb uveďte samostatne:
Nepochybujte o tom, že samostatne uvedený maximálny axiálny a maximálny laterálny pohyb môžu nastať súčasne. Kombinovaný pohyb môže spôsobiť iné zaťaženie pásu.
Schopnosť pohybu závisí aj od:
Ťažšia vermikulitová tkanina môže zlepšiť tepelnú ochranu, ale môže tiež zmeniť správanie dokončeného pásu pri ohýbaní a skladaní.
Sama hrúbka tkaniny neurčuje tlakovú odolnosť kompenzátora.
Dopyt (RFQ) by mal obsahovať:
Používajte jasné jednotky tlaku a uveďte, či ide o relatívny alebo absolútny tlak.
Podtlak môže vtiahnuť pružný pás dovnútra smerom k vodiacemu plechu alebo okraju potrubia. Pretlak môže zaťažiť pás, švy a svorky. Tieto podmienky vyžadujú posúdenie celej konštrukcie kompenzátora, nie len pevnosti vrstvy zo sklených vlákien s vermikulitom.
Vysoká rýchlosť plynu, abrazívny prach a turbulencie môžu poškodiť pružné textilné vrstvy aj vtedy, keď je ich teplotná odolnosť dostatočná.
Kovový vodiaci plech sa môže použiť na ochranu pružného prvku pred priamym prúdením a abrazívnym pôsobením častíc. Geometria plechu musí umožňovať špecifikovaný pohyb spoja bez toho, aby sa dotýkal alebo prerezal textilný pás.
Izolačný vankúš sa môže použiť na zníženie teploty dosahujúcej vonkajšie vrstvy. Konštrukcia vankúša môže zahŕňať vysokoteplotné textilné poťahy, izolačné médiá a podpornú sieťovinu.
Ak sa okolo izolačného vankúša používa sklená tkanina s vermikulitovou vrstvou, špecifikujte, či slúži ako:
Úloha tkaniny by mala byť jasne znázornená na výkrese.
Plochá tkanina môže spĺňať materiálové požiadavky, zatiaľ čo vyrobený spoj zlyhá na šve, spoji alebo upevnenom okraji.
Špecifikujte:
Nit musí byť zvolená pre teplotné a mechanické zaťaženie na šve. Vysokoteplotná tkanina automaticky nechráni šijaciu nit s nižšou dimenziou.
Švy by sa mali umiestňovať mimo miest so silným ohybom alebo vysokým namáhaním, ak je to praktické.
Pravouhlé kompenzátory koncentrujú namáhanie v rohoch. Geometria rohov, poloha švu a rozvinutie pásu vyžadujú starostlivé posúdenie.
Plochý pás tkaniny by sa nemal objednávať výhradne na základe šírky a výšky potrubia. Dodávateľ potrebuje aj montážnu medzeru, usporiadanie prírub, konštrukciu rohov a požadovaný pohyb.
Kruhové kompenzátory sa môžu dodávať ako uzatvorené pásy alebo ako otvorené pásy pre spájanie na stavbe. RFQ by mala definovať priemer, stavebnú dĺžku, spôsob pripojenia a to, či sa vyžaduje spájanie na mieste.
Pri oboch tvaroch rozlišujte rozmery potrubia od rozvinutých rozmerov tkaniny. Nemusia byť nevyhnutne rovnaké.
Pred porovnaním cenových ponúk zistite, čo presne má dodávateľ dodať.
Kupujúci dostane sklolaminátovú tkaninu potiahnutú vermikulitom na vlastné strihanie a výrobu. Objednávka by mala špecifikovať triedu, hmotnosť, hrúbku, šírku, dĺžku úlohy a požiadavky na kontrolu.
Dodávateľ dodáva panely, poťahy izolačných vankúšov alebo iné vyrobené textilné komponenty podľa výkresu. Požiadavky na švy, nite a rozmery musia byť zahrnuté.
Dodávateľ dodáva viacvrstvový pás alebo flexibilný prvok, ale nie nevyhnutne kovové rámy, vnútorný kryt alebo upevňovací materiál.
Cenová ponuka môže zahŕňať flexibilný pás, rámy, prítlačné lišty, vnútorný kryt, izolačné komponenty a upevňovací materiál.
Cena materiálu v úlohe by sa nemala priamo porovnávať s cenovou ponukou na kompletný navrhnutý kompenzátor.
Pred výmenou pásu kompenzátora zaznamenajte rozsah poškodenia a prevádzkovú históriu.
Skontrolujte:
Trhlina vedľa kovovej hrany môže naznačovať kontakt alebo nedostatočnú vôľu. Poškodenie v blízkosti svorky môže naznačovať problém s upevnením. Všeobecné poškodenie teplom môže naznačovať nedostatočnú izoláciu alebo vyššiu teplotu vrstvy, než sa očakávalo.
Prechod na hrubšiu tkaninu bez zistenia príčiny zlyhania môže rovnaký problém iba oddialiť.
| Položka dopytu (RFQ) | Požadované informácie |
|---|---|
| Rozsah dodávki | Tkanina v kotúči, narezaný panel, zošitý diel, náhradný pás alebo kompletný spoj |
| Geometria potrubia | Okrúhle alebo obdĺžnikové rozmery, usporiadanie príruba inštalovaná medzera |
| Teplota | Normálna teplota plynu, návrhová teplota, výkyvy a očakávaná teplota vrstvy tkaniny |
| Procesné médium | Zloženie plynu, vlhkosť, prach, chemikálie a možná kondenzácia |
| Tlak | Normálne, návrhové, podtlakové a kolísavé tlakové podmienky |
| Pohyb | Axiálny, bočný, uhlový a kombinovaný pohyb s frekvenciou cyklov |
| Požiadavka na tkaninu | Základná konštrukcia, hrúbka, hmotnosť, šírka a príslušné tolerancie |
| Funkcia vrstvy | Horúca tkanina, izolačný kryt, vystužovacia vrstva alebo iná špecifikovaná pozícia |
| Výroba | Nit, švy, spoje, manžety, otvory a vystuženie okrajov |
| Dokumentácia | Požadované technické údaje, záznamy o kontrole a špecifikácie zákazníka |
| Množstvo | Prototyp, náhrada na údržbu alebo výrobný dopyt |
Môže tvoriť súčasť pásu kompenzátora, ale celková konštrukcia závisí od požiadaviek na teplotu, tlak, zloženie plynu, pohyb a tesnosť. Samotná vysokoteplotná tkanina nemusí poskytovať požadovanú plynotesnosť, odolnosť proti poveternostným vplyvom alebo úplný konštrukčný výkon.
Nemal by byť automaticky špecifikovaný ako plynotesný. Tkaná textília, švy, rezné hrany a upevňovacie otvory môžu umožňovať únik. Tam,kde sa vyžaduje zamedzenie úniku plynu, špecifikujte bariérovú vrstvu a skúšku tesnosti pre dokončený spoj.
Aktuálna trieda BSTFLEX je určená pre vysokoteplotné aplikácie do približne 815°C / 1500°F v závislosti od doby pôsobenia a prevádzkových podmienok. Relevantnou hodnotou je teplota na vrstve tkaniny, nielen teplota procesného plynu.
Neexistuje žiadna univerzálna hrúbka. Správna konštrukcia závisí od funkcie vrstvy, teploty, pohybu, mechanického zaťaženia a výrobnej geometrie. Štandardné možnosti BSTFLEX sa pohybujú od približne 0,8 mm do 3,0 mm.
Nie automaticky. Kapacita tlaku závisí od kompletného spoja vrátane všetkých vrstiev, švov, svoriek, geometrie a podporných komponentov. Samotná hrúbka textílie nemôže určiť menovitý tlak zostavy.
Nie ako priama náhrada bez posúdenia. Vermikulitová textília sa zvyčajne volá na tepelnú ochranu pri vyšších teplotách, zatiaľ čo silikónom potiahnuté sklené vlákno sa môže vybrať kvôli flexibilite, odolnosti proti vlhkosti a ochrane vonkajšieho povrchu. V tej istej zostave môžu plniť rôzne funkcie.
Áno. BSTFLEX môže dodávať štandardné rolky, narezané panely a vyrobené textilné komponenty podľa výkresov, rozmerov a prevádzkových požiadaviek.
V prípade kotúčového materiálu pošlite spoločnosti BSTFLEX požadovanú hrúbku, hmotnosť, šírku, dĺžku kotúča, množstvo a zamýšľanú polohu vrstvy. Pozrite si dostupné Vermikulitom potiahnutá sklolaminátová tkanina špecifikácie ako východiskový bod.
V prípade náhradného flexibilného pásu alebo kompletnej zostavy uveďte rozmery potrubia, podrobnosti o upevnení, teplotu, tlak, zloženie plynu, pohyb a fotografie existujúcej inštalácie. BSTFLEX môže vyhodnotiť požiadavky prostredníctvom svojho Nekovový textilný kompenzátor sortimentu.
Ďalšie možnosti zo sklolaminátu, oxidu kremičitého, keramických a potiahnutých textílií sú k dispozícii v kategórii Vysokoteplotná tkanina.
Kontaktujte BSTFLEX pre výber materiálu, vzorky a cenovú ponuku projektu. Jasne uveďte, či sa dopyt týka tkaniny v kotúči, vyrobeného textilného komponentu, náhradného pásu alebo kompletného kompenzátora.
