Aké informácie sú potrebné na objednanie zákazkového izolačného krytu filtra?

Zákazkový izolačný kryt filtra je navrhnutý tak, aby presne zodpovedal skutočnému tvaru priemyselného telesa filtra, košového sitka (basket strainer), Y-sitka (Y-strainer), kartušového filtračného zásobníka alebo procesnej filtračnej jednotky. Keďže telesá filtrov často obsahujú príruby, potrubné prípojky, manometre, odtoky, rukoväte, konzoly, svorky a odnímateľné kryty, pred výrobou sú potrebné presné informácie.

Čím lepšie informácie sú poskytnuté pred cenovou ponukou, tým lepšie bude výsledný izolačný kryt sedieť na zariadení. Presné rozmery tiež pomáhajú zlepšiť tepelný výkon, znížiť problémy pri montáži a uľahčiť demontáž aj opätovnú montáž krytu počas údržby.

1. Základné rozmery telesa filtra

Prvou potrebnou informáciou je hlavná veľkosť telesa filtra. Tieto rozmery umožňujú výrobcovi odhadnúť spotrebu materiálu, pokrytie izoláciou, tvar krytu a výrobnú cenu.

2. Poloha vstupného a výstupného potrubia

Väčšina priemyselných filtrov je pripojená na procesné potrubie cez vstupné a výstupné prípojky. Izolačný kryt musí obsahovať presné otvory alebo deliace línie okolo týchto potrubných spojov. Ak nie sú poloha vstupu a výstupu správne zmerané, kryt nemusí pri montáži správne sedieť na zariadení.

• Priemer vstupného potrubia
• Priemer výstupného potrubia
• Vzdialenosť medzi osou potrubia a okrajom telesa filtra
• Smer potrubia: horizontálny, vertikálny, bočne montovaný, horný alebo spodný
• Či je potrebné izolovať aj pripojené časti potrubia

3. Veľkosť prírub a vôľa pre skrutky

Príruby sú bežné na telesách filtrov, sitách a procesných filtračných zásobníkoch. Zákazkový odnímateľný izolačný kryt musí poskytovať dostatočnú vôľu pre hrúbku príruby, hlavy skrutiek, matice a budúce údržbové práce.

Prosím uveďte priemer príruby, hrúbku príruby, polohu kruhu skrutiek a akúkoľvek oblasť, ktorá musí zostať prístupná. Pri filtroch, ktoré sa často otvárajú, môže byť kryt navrhnutý so samostatnou prírubovou časťou alebo delenou konštrukciou pre jednoduchšie odstraňovanie.

4. Poloha manometra, odtoku, odvzdušnenia, rukoväte a konzol

Malé komponenty často rozhodujú o tom, či je izolačný kryt v praxi použiteľný. Manometre, vypúšťacie ventily, odvzdušňovacie otvory, rukoväte, zdvíhacie oká, svorky, nosné konzoly a štítky môžu vyžadovať otvory, chlopne, zosilnené okraje alebo prístupové miesta.

• Poloha manometra a požadovaná viditeľnosť
• Poloha vypúšťacieho a odvzdušňovacieho ventilu
• Poloha rukoväte, zdvíhacieho oka alebo upínacej pásky
• Poloha nosnej konzoly alebo montážnej pätky
• Poloha štítku alebo inšpekčného označenia
• Akákoľvek časť, ktorá musí zostať otvorená pre prevádzku alebo kontrolu

5. Prevádzková teplota a cieľová povrchová teplota

Prevádzková teplota je nevyhnutná pre výber správnej vonkajšej tkaniny, izolačného jadra, vnútornej vložky, šijacej nite a upevňovacieho systému. Parné filtre, filtre horúceho oleja, chemické filtračné systémy a filtre súvisiace s výfukom môžu vyžadovať rôzne kombinácie materiálov.

Ak máte cieľovú teplotu vonkajšieho povrchu, mala by byť tiež poskytnutá. Napríklad niektoré prevádzky vyžadujú izoláciu najmä na udržanie tepla, zatiaľ čo iné sa zameriavajú na ochranu personálu a zníženie teploty na dotyk. Táto informácia pomáha určiť hrúbku izolácie a štruktúru materiálu.

6. Inštalačné prostredie

Montážne prostredie ovplyvňuje výber povrchovej úpravy tkaniny, zosilnenia, šitia a kovového kovania. Filter inštalovaný v interiéri v čistej parnej miestnosti nemusí potrebovať rovnakú vonkajšiu vrstvu ako filter inštalovaný vonku, v prostredí s olejovou hmlou, chemickým postrekom, soľnou hmlou alebo silným mechanickým opotrebením.

7. Preferovaný spôsob upevnenia

Systém upevnenia by mal zodpovedať teplote, frekvencii údržby, úrovni vibrácií a inštalačnému priestoru. Pre zariadenia, ktoré sa často otvárajú, môžu rýchloupínacie uzávery skrátiť čas údržby. V oblastiach s vysokou teplotou alebo ťažkým zaťažením môže byť preferované kovové upevnenie.

• Suchý zips na rýchlu montáž a demontáž
• Nerezové pracky pre pevnejšie mechanické upevnenie
• Popruhy a D-krúžky pre nastaviteľné uzatvorenie
• Patentné gombíky pre menšie priliehavé kryty
• Drôtové viazanie pre vysokoteplotné alebo vibračné aplikácie

8. Frekvencia údržby a návrh krytu

Pred objednaním je dôležité potvrdiť, ako často sa filter bude otvárať a ktoré časti musia byť prístupné počas servisu. Filter, ktorý sa čistí každý týždeň, môže potrebovať iný dizajn krytu ako filter, ktorý sa kontroluje iba počas plánovaných odstávok.

Pri častej údržbe môže byť kryt navrhnutý vo viacerých častiach tak, aby sa odkryla iba servisná oblasť. Pri menej častej údržbe môže postačovať jednoduchší celotelový kryt. Cieľom je zachovať účinnosť izolácie a zároveň uľahčiť bežný servis.

9. Fotografie, výkresy, vzorky alebo meracie hárky

Jasné vizuálne informácie pomáhajú znižovať chyby v návrhu. Technický výkres je ideálny, ale užitočné sú aj fotografie s vyznačenými rozmermi. Pri náhradných projektoch možno ako referenciu použiť aj starú vzorku izolačného krytu.

• Fotografie spredu, zboku, zhora a bodov pripojenia
• Vyznačené rozmery na fotografiách alebo náčrtoch
• Výkresy zariadenia alebo dátové listy telesa filtra
• Staré vzorky krytov pre výrobu náhrad
• Obmedzenia montážneho priestoru okolo filtra

10. Množstvo, označovanie a požiadavky OEM

Pre výrobcov OEM zariadení, inžinierske dodávateľské firmy, distribútorov a údržbárske spoločnosti môžu byť potrebné dodatočné projektové informácie. Môže to zahŕňať čísla dielov, štítky, požiadavky na balenie, preferencie farieb, montážne pokyny a identifikáciu opakovaných objednávok.

• Požadované množstvo pre každú veľkosť alebo model filtra
• Číslo štítku zariadenia alebo referenčné číslo projektu
• Súkromná značka alebo zákaznícke číslo dielu
• Špeciálne požiadavky na balenie
• Označenie smeru montáže alebo výstražný štítok
• Sériová výroba alebo jednorazová zákazková požiadavka

Odporúčaný kontrolný zoznam objednávky

Pred vyžiadaním cenovej ponuky si pripravte nasledujúce informácie:

• Typ filtra: košový filter (basket strainer), Y-filter, kazetové filtračné teleso, parný filter, filter horúceho oleja alebo iný typ
• Priemer a dĺžka hlavného telesa
• Veľkosť a poloha vstupného a výstupného potrubia
• Veľkosť príruby a vôľa pre skrutky
• Poloha manometra, odtoku, odvzdušnenia, rukoväte, konzoly a svoriek
• Prevádzková teplota a cieľová povrchová teplota
• Vnútorné alebo vonkajšie prostredie inštalácie
• Požadovaná hrúbka izolácie, ak je špecifikovaná
• Preferovaný spôsob upevnenia
• Fotografie, výkresy, vzorky alebo merací hárok
• Množstvo a akékoľvek OEM označenie alebo požiadavky na balenie

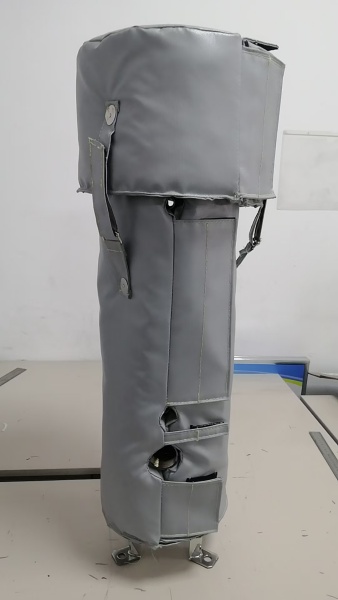

Objednajte si zákazkové izolačné kryty filtrov od BSTFLEX

BSTFLEX vyrába zákazkové odnímateľné izolačné kryty filtrov pre priemyselné telesá filtrov, košové filtre, Y-filtre, kazetové filtre, parné systémy, systémy horúceho oleja, chemické procesné zariadenia, námorné potrubné systémy, elektrárne a OEM stroje. Každý kryt môže byť vyrobený podľa výkresov, fotografií, vzoriek alebo podrobných meraní v teréne.

Naše "Zákazkový odnímateľný izolačný kryt filtra môže byť prispôsobený so sklolaminátovou tkaninou, silikónom potiahnutou sklolaminátovou tkaninou, PTFE potiahnutou sklolaminátovou tkaninou, sklolaminátovou tkaninou s hliníkovou fóliou, nerezovou sieťovinou, izolačnou rohožou zo siliky, izolačnou rohožou z keramických vlákien, nerezovými prackami, suchými zipsami, popruhmi alebo viazacím drôtom.

Často kladené otázky

Môže byť filter izolačný kryt vyrobený bez výkresu?

Áno. Kryt môže byť navrhnutý z jasných fotografií, vyznačených rozmerov, meracích hárkov, vzoriek alebo údajov o zariadení. Výkres je užitočný, ale nie je vždy potrebný.

Ktoré rozmery sú najdôležitejšie pre zákazkový izolačný kryt filtra?

Najdôležitejšie rozmery zahŕňajú priemer telesa filtra, dĺžku telesa, polohu potrubných pripojení, veľkosť príruby, umiestnenie manometra, polohu odtoku a akékoľvek voľné priestory pre rukoväte alebo konzoly.

Potrebujem poskytnúť prevádzkovú teplotu?

Áno. Prevádzková teplota je potrebná na výber správnej tkaniny, izolačného jadra, šijacieho vlákna a spôsobu upevnenia.

Môže kryt obsahovať otvory pre manometre a odtoky?

Áno. Zákazkové výrezy, klapky, zosilnené otvory a servisné prístupové miesta môžu byť pridané pre manometre, odtoky, odvzdušnenia, rukoväte, konzoly a potrubné pripojenia.

Môže byť izolačný kryt navrhnutý na opakovanú údržbu?

Áno. Kryt môže byť navrhnutý s odnímateľnými časťami, rýchloupínacími prvkami, popruhmi, prackami alebo viazacím drôtom na podporu opakovaného demontovania a opätovnej inštalácie.
