Puzdro z hlinitého vlákna pre kobercové vedenie: Rozmery a otázky týkajúce sa teploty

Vodič termoplanku vedený vedľa steny pece môže čeliť inej teplote než kábel prechádzajúci horúcim otvorom. Obidva môžu vyžadovať ochranný návlek, ale ich expozícia, konštrukcia vodiča a inštalačné vôle sú odlišné. Zaslanie iba nastavení pece a menovitého prierezu vodiča sťažuje výber správneho návleku.

Alumínové vláknové puzdro je flexibilný tubulárny textil na ochranu pred vysokými teplotami okolo káblov, vodičov a iných predĺžených komponentov. Pred jeho špecifikáciou pre zostavu pece stanovte, čoho sa puzdro dotkne, aká horúca bude jeho poloha a či už kabeláž má vlastnú kvalifikovanú elektrickú izoláciu.

Zmerajte expozíciu pri puzdre

Začnite skutočnou trasou. Označte časť vo vnútri horúcej zóny, časť v blízkosti dverí alebo kontrolného otvoru a prechod do chladnejšej trasy kábla. Identifikujte, či puzdro prichádza do priameho kontaktu s horúcim povrchom, sálavým teplom, prúdiacim vzduchom, krátkym otvorením dverí pece alebo opakovaným ohrevom a chladením. Teplota procesu sama o sebe nepopisuje teplotu v každom bode pozdĺž puzdra.

Pre každú časť uveďte očakávanú nepretržitú teplotu, najvyššiu krátku expozíciu a jej trvanie. Uveďte, ako často zariadenie cykluje. Ak tieto hodnoty pochádzajú z výpočtu a nie z merania, povedzte dodávateľovi, aké predpoklady boli použité. Vyžiadajte si údaje o teplote vybranej konštrukcie puzdra a podmienky, za ktorých bolo hodnotenie stanovené. Samotný typ vlákna nie je kompletným teplotným hodnotením pre hotové puzdro alebo chránený kábel.

Dimenzujte podľa inštalovaného kábla, nie vodiča

Zmerajte vonkajší priemer kompletného kábla alebo káblového zväzku v bode, kde bude puzdro umiestnené. Zahrňte existujúcu izoláciu, ochranný plášť a akékoľvek iné vrstvy pod alumínovým puzdrom. Ak sa puzdro musí nasunúť na konektor, krimpovaný spoj alebo svorku, uveďte maximálny vonkajší rozmer tohto prvku a dostupnú dĺžku inštalácie.

Zaznamenajte si tiež ohyby, odbočky a miesta, kde je kábel pridržiavaný svorkou. Tubulárny oplet môže pri nasadení zmeniť svoj priemer, čo môže ovplyvniť krytie a hrúbku steny pozdĺž trasy. Otestujte krátku dĺžku cez najväčší prvok, potom skontrolujte jeho usadenie na najmenšej časti. Skontrolujte, či sa oplet roztvára, zachytáva, zhŕňa alebo trie o kovovú hranu. Potvrďte konečnú dĺžku po inštalácii puzdra a ukončení koncov.

Oddeľte tepelnú ochranu od elektrickej kvalifikácie

Keramický textil okolo vodiča môže tvoriť jednu vrstvu zostavy kabeláže. Nestanovuje menovité napätie tejto zostavy. Povedzte dodávateľovi, či puzdro pôjde na už izolovaný kábel, prívod ohrievača, prívod termoplánka alebo iný komponent. Ak sa dizajn spolieha na puzdro pre elektrickú izoláciu, špecifikujte požadovanú skúšobnú metódu, napätie, environmentálne podmienky a dokumentáciu pre presnú kupovanú konštrukciu.

Skontrolujte vlastný teplotný limit vodiča, ukončovacie materiály a trasu cez pec. Puzdro nemôže zvýšiť prípustnú teplotu nevhodného vodiča, plášťa alebo konektora. Tam, kde by sa kábel mohol dotýkať ostrého plechu, pohyblivého prípravku alebo roztaveného materiálu, popíšte túto expozíciu osobitne, aby bolo možné posúdiť celú ochrannú zostavu. Nepredpokladajte, že neupravený textil poskytuje utesnenú bariéru proti kvapalinám alebo silnému oderu.

Potvrďte textilnú konštrukciu

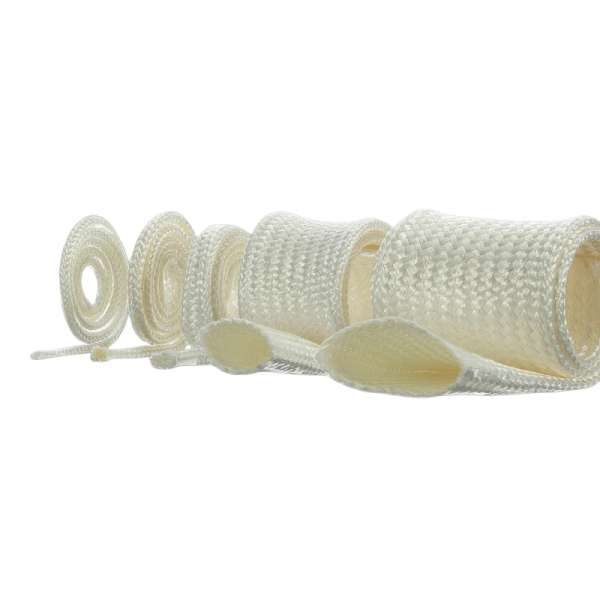

Spýtajte sa, aká trieda vlákna a konštrukcia priadze budú dodané. Stránka product page popisuje tubulárne puzdro na báze alumíny a uvádza pletené alebo tkané formy. Pre výrobnú objednávku potvrďte, ktorá forma sa vzťahuje na vašu veľkosť, deklarované zloženie, akúkoľvek konečnú úpravu, toleranciu vnútorného priemeru a dodaciu dĺžku. Ak zostava vyžaduje nízku tvorbu úlomkov alebo špecifickú úpravu rezaných koncov, urobte to súčasťou schválenia vzorky.

Krátka inštalačná skúška je užitočná predtým, ako sa objedná celá rolka. Nasaďte kandidátske puzdro na reprezentatívny kábel a preveďte ho zamýšľanými svorkami a otvormi. Skontrolujte polomer ohybu, zaistenie koncov, prístup na údržbu a vôľu od okolitých častí. Ak bude zostava vystavená kontrolu tepelnej skúške, použite skutočný vodič a ukončovacie materiály a skontrolujte ich po predpísanom cykle.

Čo zahrnúť do dopytu

• Nákuť alebo fotografia znázorňujúca trasu pece, horúcu zónu, otvory, svorky a chránenú dĺžku.
• Vonkajší priemer kábla alebo zväzku, maximálny priemer tvarovky a dostupná inštalačná vôľa.
• Nepretržitá a krátkodobá expozícia pri puzdre, plus cyklus ohrevu a akékoľvek kontaktné alebo sálavé teplo.
• Existujúca izolácia vodiča a akákoľvek elektrická skúška alebo dokumentácia, ktorú hotová zostava vyžaduje.
• Vystavenie oderu, postriekaniu, chemikáliám alebo opakovanej manipulácii pri údržbe.
• Požadované množstvo vzoriek, dĺžky rolí alebo rezov, odhadované ročné použitie a kontroly akceptácie.

Pošlite tieto podrobnosti s výkresom spoločnosti BSTFLEX. Môžeme skontrolovať požadovanú konštrukciu puzdra a pripraviť vzorku na testovanie lícovania a aplikácie. Pred uvoľnením výrobnej objednávky potvrďte technické údaje špecifické pre danú triedu a kritériá prijateľnosti hotovej zostavy. Ďalšie materiály a konštrukcie puzdier nájdete v kategórii High Temperature Sleeves.
