Ohňovzdorné puzdro pre priemyselnú ochranu káblov a káblových chráničiek: Prispôsobenie, vedenie a tepelné zaťaženie

Kábel vedúci vedľa horúceho stroja potrebuje viac než len hadicu s vysokou teplotnou odolnosťou. Kryt musí pasovať na trasu, ponechať pripojenia prístupné a fungovať v súlade s vlastnými tepelnými limitmi kábla. Hadica, ktorá prežije okolie, nezaručuje, že vodiče pod ňou pracujú bezpečne.

Protipožiarna hadica pre káble a elektrické vedenia je vonkajšia tepelná ochrana. Konštrukcie zo sklených vlákien potiahnutých silikónom možno posudzovať z hľadiska vystavenia pôsobeniu blízkeho horúceho zariadenia, iskier alebo špecifikovaného striekajúceho roztaveného materiálu. Nenahrádzajú izoláciu kábla, systém vedení ani schválenú protipožiarnu inštaláciu.

Pre konštruktérov strojov a údržbárske tímy začnite označením exponovanej časti na výkrese trasy káblov. BSTFLEX fire sleeve range ponúka rúrkové a rozopínateľné vyhotovenia na posúdenie tejto časti bez toho, aby sa s každým káblom na stroji zaobchádzalo ako s rovnakou aplikáciou.

Určite, čo sa bude nachádzať vo vnútri hadice

Opláštený kábel, hotový káblový zväzok a chránička obsahujúca niekoľko okruhov vyžadujú odlišné informácie. Špecifikujte konkrétnu zostavu namiesto objednávania ochrannej rúrky iba na základe veľkosti vodiča.

Nominálna obchodná veľkosť chráničky nie je spoľahlivou náhradou za jej odmeraný vonkajší priemer. Podobne priemer jedného kábla neopisuje kompletný zväzok. Zahrňte najväčšiu tvarovku pozdĺž inštalačnej dráhy, ale nerobte z tejto tvarovky jediný základ pre konečný tvar hadice.

Skontrolujte teplo vstupujúce do kábla a teplo generované vo vnútri neho

Vonkajším problémom môže byť sálavé teplo zo steny pece, horúceho procesného potrubia alebo blízkeho výfuku. Najprv skontrolujte, či zmena trasy, oddelenie alebo fyzická bariéra môžu túto expozíciu znížiť. Potom definujte úlohu tepelno-ochrannej hadice kábla tam, kde expozícia pretrváva.

Zaťažený elektrický vodič tiež produkuje teplo. Jeho prípustný prúd závisí od konštrukcie kábla a inštalačných podmienok vrátane teploty okolia a usporiadania ostatných zaťažených vodičov. Pridaný kryt mení cestu, ktorou teplo opúšťa zostavu.

Požiadajte elektroprojektanta, aby posúdil prípustný prúd pre zakrytú inštaláciu. Neprenášajte menovitý prúd vo voľnom vzduchu do novo zaizolovaného usporiadania bez overenia predpokladov. V závislosti od relatívneho vonkajšieho a vnútorného tepelného zaťaženia môže hadica pomôcť proti vonkajšiemu zdroju a zároveň obmedziť uvoľňovanie tepla generovaného vo vnútri.

Špecifikujte prevádzkové zaťaženie, trvanie expozície, teplotu okolia a zakrytú dĺžku. Vyhodnotte zostavu pri príslušnom zaťažovacom cykle, nielen počas rýchlej kontroly bez zaťaženia.

Udržujte tri hodnoty oddelené: uvádzaný limit životnosti hadice, prípustnú prevádzkovú teplotu kábla a teplotu skutočne dosiahnutú v inštalácii. Neexistuje žiadne univerzálne zníženie teploty, ktoré by sa dalo odvodiť len z hrúbky hadice alebo názvu materiálu.

Sledujte trasu od horúcej zóny po pripojenie

Pri zdroji tepla

Označte, kde expozícia začína a končí. Trvalé sálavé teplo odlišujte od občasných iskier alebo roztavených kvapiek. Pri vystavení striekajúcej kvapaline uveďte procesný materiál, pravdepodobný smer a očakávané trvanie, aby bolo možné navrhovanú hadicu posúdiť voči skutočnému nebezpečenstvu.

Pri otvárateľnom kryte uveďte pozíciu švu a prekrytie v inštalačnom detaile. Zabezpečte, aby si hotové usporiadanie zachovalo krytie v ohyboch a podperách. Nepoužívajte hadicu na ospravedlnenie kontaktu medzi káblom a horúcim povrchom.

Na pohyblivej časti

Strojový kábel sa môže pohybovať cez servisnú slučku, káblovú reťaz alebo kĺbové rameno. Skontrolujte trasu s pridanou hrúbkou steny a upevňovacími prvkami na mieste. Skontrolujte, či kryt neobmedzuje reťaz, nezachytáva o hranu alebo neprenáša dodatočnú ťahovú silu na konektor.

Flexibilita počas ručného skúšania nie je dôkazom špecifikovanej životnosti pri ohybe. Dodržiavajte požiadavky výrobcov káblov a chráničiek na ohyby a vyhodnoťte zamýšľaný pohyb prostredníctvom schváleného postupu stroja. Nenahrádzajte hadicu požadovanou podperou kábla alebo odľahčením ťahu.

Na vývodke, spojke alebo vstupe do skrine

Definujte koncový bod hadice pred objednaním hotových dĺžok. Zachovajte prístup k zaisťovacím krúžkom, kontrolám pripojenia, štítkom a kontrolným bodom. Úhľadne vyzerajúci kryt, ktorý bráni technikovi dosiahnuť na konektor, nie je kompletným inštalačným riešením.

Nevkladajte vonkajšiu tepelnú hadicu cez vývodku, pokiaľ toto usporiadanie nie je schválené pre vývodku a káblový systém. V opačnom prípade už vývodka nemusí pôsobiť na povrch a rozmery, pre ktoré bola zvolená. Zachovajte špecifikované tesnenie, odľahčenie ťahu a spojovacie usporiadanie namiesto očakávania, že ich hadica zabezpečí.

Prispôsobte konštrukciu výrobku trase

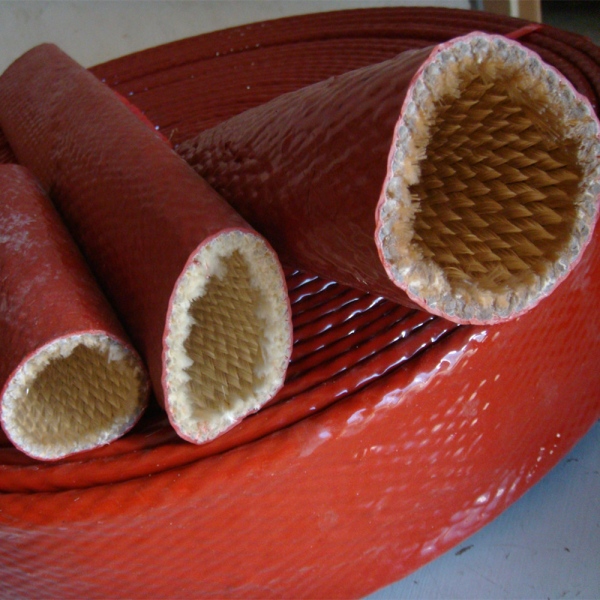

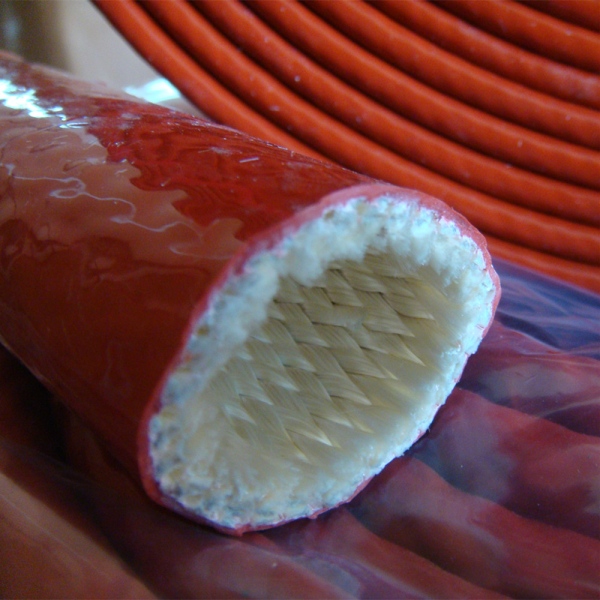

Pri rúrkovej inštalácii Tepelne upravený ohňovzdorný návlek BSTFLEX na hadice a káblevyužíva tepelne upravený podklad z pleteného sklolaminátu pod silikónovým gumovým povlakom. Zahrňte túto konštrukciu do posúdenia vzorky všade tam, kde projekt špecifikuje tepelne upravený textilný podklad.

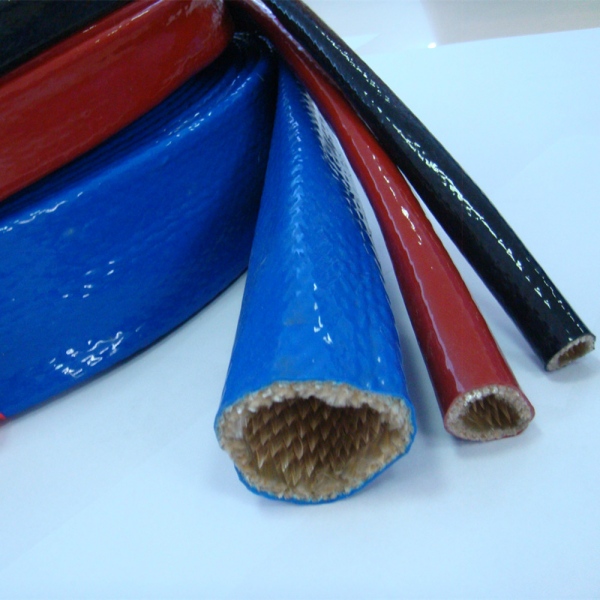

Pletený silikónovo-sklolaminátový ohňovzdorný návlek EFRS je ďalšou rúrkovou možnosťou. Porovnajte navrhovanú veľkosť, konštrukciu steny a cestu inštalácie namiesto toho, aby ste predpokladali, že dve katalógové referencie sú zameniteľné len preto, že obe majú silikónový exteriér.

V prípadoch, kde konektory bránia inštalácii cez konce, posúďte ohňovzdorný návlek so suchým zipsom pre existujúce káble. Konštrukcia BSTFLEX VFRS používa silikónom potiahnutý pletený sklolaminát s vnútri prišitým uzáverom zoซuchého zipsu z nehorľavého nylonu. Skontrolujte uzáver, prešívanie a presah ako súčasť kompletného krytu, nielen samotné telo návleku.

Vyžiadajte si príslušné prevádzkové limity pre zvolenú konfiguráciu. Otvárateľný formát poskytuje prístup na inštaláciu a kontrolu; sám o sebe však nezakladá vyššiu tepelnú odolnosť ani elektrickú kvalifikáciu.

Príklad: Dve káblové trasy vedľa toho istého stroja

Zvážte hypotetickú inštaláciu so snímačovým káblom a káblom napájania motora prechádzajúcim v blízkosti toho istého vyhrievaného krytu. Obidva vyžadujú posúdenie vonkajšej expozície, ale úspešná skúška návleku na jednom z nich neschvaľuje ten druhý.

V prípade snímačového kábla skontrolujte kompletné teplotné limity prívodu, konektora a strany snímača spolu so skutočným elektrickým zaťažením a požadovaným výkonom signálu. V prípade kábla motora zahrňte do tepelného posúdenia jeho prevádzkový prúd, pracovný cyklus a usporiadanie inštalácie.

Ak kábel motora vedie vo flexibilnej chráničke, posúďte celú zakrytú časť chráničky. Nepoužívajte vonkajšiu teplotu nového návleku ako priame meranie teploty vodiča. Metódu merania a limity prijateľnosti by mal zvoliť zodpovedný elektroinžinier.

Schváľte obe trasy voči ich vlastným požiadavkám, a to aj vtedy, keď je rovnaký materiál návleku vhodný pre obidve.

Udržujte tepelné návleky oddelené od iných požiadaviek na ochranu

Elektrická izolácia a elektromagnetické tienenie

Silikónovo-sklolaminátový ohňovzdorný návlek by sa nemal považovať za náhradu primárnej elektrickej izolácie ani sa nemá používať na opravu poškodeného káblového plášťa bez schválenej špecifikácie opravy. Tepelná odolnosť nie je menovité napätie. Nevyžadujte elektromagnetické tienenie ani výkon uzemnenia od bežného tepelného návleku bez samostatnej kvalifikácie.

Ohňovzdorné obvody

Udržať obvod v prevádzke počas definovaného pôsobenia ohňa si vyžaduje dôkaz pre príslušný kábel alebo kompletný ochranný systém a jeho inštaláciu. Pridanie ohňovzdorného návleku automaticky nevytvára ohňovzdornú káblovú zostavu ani nestanovuje prevádzkový čas v ohni.

Ak špecifikácia vyžaduje tento výkon, vyžiadajte si príslušný dôkaz systému. Krátkodobý test plameňom na materiáli návleku nie je zameniteľným výsledkom.

Prietoky stenami a podlahami

Ochrana priemyselných káblov pred teplo sa líši od protipožiarnej upchávky prieniku cez protipožiarnu stenu alebo podlahu. Produkty opísané na tomto trhu ako ohňovzdorné káblové návleky môžu byť intumescentné (napučiavajúce) alebo súčasťou špecifického systému prienikov.

Nenahrádzajte silikónom potiahnutý sklolaminátový návlek špecifikovanou protipožiarnou upchávkou. Ak zakrytá káblová trasa prechádza cez menovitú bariéru, nechajte detail prieniku posúdiť pre skutočný kábel, chráničku a dodatočné zakrytie.

Schváľte inštaláciu, nielen vzorku materiálu

Začnite skúšku s identifikovanou zostavou kábla alebo chráničky v prevádzkyschopnom stave. Pred montážou vonkajšieho krytu skontrolujte poškodenie teplom, uvoľnené spoje alebo anomálne teploty. Nový návlek nesmie zakrývať nevyriešenú elektrickú poruchu.

Naplánujte montáž a demontáž v súlade s predpismi pre bezpečnú prácu na elektrických zariadeniach platnými na pracovisku. Pred manuálnou prácou nechajte kvalifikovaný personál odpojiť príslušné prívody, ovládať uloženú energiu a overiť stav bez napätia. Možnosť omotať návlek okolo pripojených káblov nerobí živú inštaláciu prijateľnou.

Zaznamenajte schválený produkt, koncové body pokrytia, polohu švu tam, kde je to relevantné, a podrobnosti o uchytení. Skontrolujte prispôsobenie v požadovaných polohách stroja, prístup k pripojeniu a identifikáciu. Usporiadajte akékoľvek napájané tepelné alebo funkčné testovanie prostredníctvom autorizovaného postupu, pričom personál bude chránený pred elektrickými nebezpečenstvami a nebezpečenstvami pohybujúcich sa zariadení.

Použite reprezentatívny pracovný cyklus a dohodnuté limity prijateľnosti. Zaznamenajte, či sa meranie teploty vzťahuje na povrch návleku, káblový plášť alebo iné miesto; neprezentujte tieto namerané hodnoty ako ekvivalentné.

Pri opakovanej údržbe uchovávajte inštalačný výkres a dohodnuté kritériá kontroly. Špecifikujte výmenu alebo prehodnotenie po poškodení, výraznom pôsobení tepla alebo zmene zaťaženia káblov, trasy alebo prevádzky zariadenia.

Pripravte dopyt na ohňovzdorný návlek pre káble alebo chráničky

Zostava:Odošlite referenciu kábla alebo chráničky, skutočné vonkajšie rozmery, výkresy konektorov, miesta odbočiek a chránenú dĺžku. Uveďte, či je návlek nainštalovaný pred ukončením alebo okolo existujúcej pripojenej zostavy.

Prevádzka:Identifikujte zdroj tepla, trvanie expozície, prevádzkovú záťaž, pohyb a očakávané kvapaliny alebo kontamináciu. Zahrňte teplotné limity kábla a akékoľvek požiadavky na elektrický dizajn, ktoré musí vonkajší kryt zachovať.

Prijatie a dodávka:Definujte hodnotenie vzorky, príslušné produktové dokumenty, množstvo, hotové dĺžky a identifikáciu. Požiadavky na označovanie, balenie a kontrolu považujte za podrobnosti objednávky a neodvozujte ich z katalógovej fotografie.

BSTFLEX dodáva silikónom potiahnuté sklolaminátové ohňovzdorné návleky na ochranu vonkajších káblov, hadíc a vedení. Vyžiadajte si produktové údaje, vzorky alebo cenovú ponuku na ohňovzdorný návlek pre priemyselné káble spolu s výkresom trasy a podrobnosťami o expozícii. Navrhovaný kryt potom možno posúdiť popri dizajne kábla a chráničky namiesto toho, aby slúžil ako ich náhrada.
