Meranie výfukového potrubia pre pletené bazaltové izolačné puzdro

Viditeľná rovná rúra je zvyčajne najjednoduchšou časťou na meranie. Puzdro možno bude musieť prejsť cez upínaciu pätku, prírubu, výčnelok snímača alebo zvar, než sa dostane k tejto rovnej časti. Ak už bol výfuk zmontovaný, dostupný smer inštalácie môže byť dôležitejší ako menovitý rozmer rúry. Zaznamenajte si rozmery rúry aj trasu, ktorú bude puzdro prechádzať.

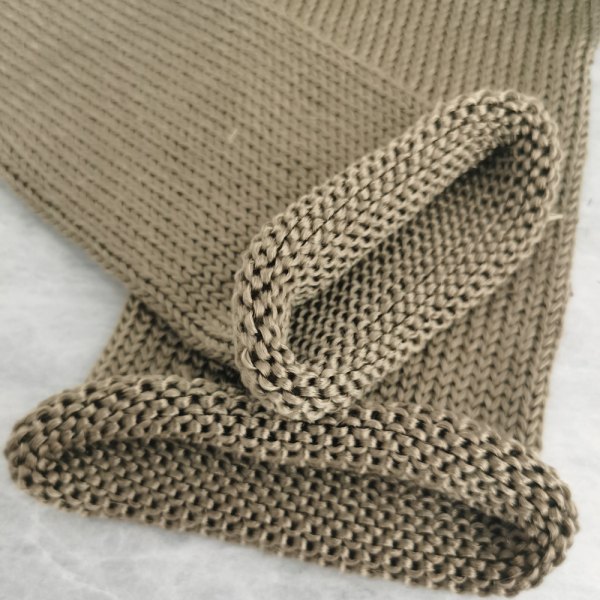

BSTFLEX dodáva pletený izolačný návlek z bazaltového vlákna na výfuk pre výfukové potrubie motorov a generátorov. V jeho zverejnenej tabuľke veľkostí sú uvedené menovité vnútorné priemery 25, 38, 50, 63, 76, 90, 102 a 127 mm, pričom iné veľkosti sú k dispozícii na požiadanie. Sú to počiatočné rozmery na skúšku lícovania, nie prísľub, že konkrétne puzdro prejde cez každú armatúru na rúre daného priemeru.

Označte časť, ktorá potrebuje zakrytie

Začnite fotografiou alebo nákresom celej trasy výfuku. Označte horúcu časť, ktorú treba zakryť, jej počiatočný a koncový bod, ako aj najbližší snímač, konzolu, záves, svorku a servisný spoj. Zaznamenajte každú časť, ktorá musí zostať prístupná na kontrolu alebo údržbu. Puzdro, ktoré v nákrese zakrýva pripojenie snímača, môže spôsobiť servisný problém, aj keď je jeho priemer správny.

Merajte pozdĺž osi rúry vrátane ohybov, a nie priamku medzi koncovými bodmi puzdra. Ak sa má puzdro pred inštaláciou odrezat, zaznamenajte požadovanú dĺžku zakrytia na inštalovanom diele a požiadajte o prídavok na rez, na ktorom sa dohodnete po skúšobnom lícovaní. Ohyby a zmeny priemeru môžu zmeniť spôsob, akým textilné puzdro sedí na rúre; dĺžka rezu nameraná na rovnom stole by sa mala skontrolovať na skutočnej zostave.

Zaznamenajte vonkajší priemer rúry vo viacerých bodoch

Zmerajte vonkajší priemer rúry v mieste, kde puzdro zostane, vrátane farby, náteru alebo inej stálej vrstvy, ak je prítomná. Odčítajte hodnoty v blízkosti oboch koncov a cez najhorúcejšiu časť. Na vyrobenej rúre si všimnite oválnost, zvary a schodíky, ktoré by mohli puzdro pri montáži zachytiť. Uveďte, či je poskytnutý údaj nameraný rozmer vzorky alebo maximálna výrobná tolerancia na výkrese od výrobcu OEM.

Uchovávajte rozmery v jednoduchom poradí, napríklad: vonkajší priemer rovnej rúry; vonkajší priemer zväčšenej časti; maximálny obrys armatúry; dĺžka zakrytej osi. Označte každú polohu na fotografii. Vďaka tomu je možné rozlíšiť puzdro, ktoré má tesne priliehať okolo rúry, od vôle potrebnej len na inštaláciu.

Nájdite najväčšiu prekážku na inštalačnej trase

Rozhodnite sa, či sa puzdro nasadí pred zvarením a zmontovaním výfukového systému alebo po ňom. V prípade nasúvacieho puzdra inštalovaného dodatočne zmerajte najväčší prvok, cez ktorý musí prejsť od otvoreného konca po konečnú polohu. V závislosti od usporiadania to môže byť rozšírený koniec, príruba, spojka, manžeta zvaru, upínacia pätka alebo výčnelok snímača. Nepravidelná armatúra si vyžaduje aj fyzickú skúšku: jedno čítanie posuvným meradlom nedokáže ukázať, ako zachytáva úplet pri ťahaní okolo ohybu.

Nepredpokladajte, že zverejnený menovitý vnútorný priemer je maximálnym inštalačným otvorom puzdra. Miera roztiahnutia a výsledné lícovanie závisia od konkrétnej konštrukcie a veľkosti. Požiadajte o vzorku alebo schválený rozsah roztiahnutia pre navrhované puzdro, potom skontrolujte, či dokáže prejsť cez prekážku bez poškodenia a stále zakryť rúru tak, ako je to zamýšľané.

Poznámka k ohybom, koncovým častiam a okolitým komponentom

Pre každý ohyb uveďte vonkajší priemer rúry, polomer ohybu, ak je známy, a uhol alebo jasnú fotografiu. Všimnite si akúkoľvek tesnú vôľu oproti časti rámu alebo krytu, ktorá môže brániť vytiahnutiu puzdra na miesto. Ak sú oba konce rúry zablokované väčšími komponentmi, špecifikujte štádium montáže, v ktorom možno inštalovať rúrkové puzdro.

Uveďte, kde bude objímka končiť vzhľadom na prírubu, svorku alebo záves. Hotové konce musia byť umiestnené tak, aby sa výfukový spoj dal stále zmontovať a skontrolovať. Ak sa vyžaduje zaistenie konca, uveďte navrhovanú metódu a potvrďte, že vybraný hardvér zodpovedá miestnej teplote a voľnému priestoru. Neumiestnenie svorku alebo úchyt tam, kde prekáža snímaču alebo servisnému spoju.

K výkresu priložte prevádzkové podmienky

Samotná veľkosť potrubia nemôže určiť tepelnú vhodnosť. Uveďte nameranú alebo očakávanú teplotu povrchu potrubia, bežnú dobu prevádzky, špičkovú udalosť a prostredie expozície. Stránka produktu KBS uvádza prevádzkové a špičkové hodnoty vo svojich vlastnostiach a obsahuje tiež technickú tabuľku; vyžiadajte si aktuálnu špecifikáciu a podklad pre testovanie pre presnú ponúkanú konštrukcję. Teplota výfukových plynov a teplota povrchu potrubia sú rôzne merania a ani jedno samo osebe nepreukazuje teplotu vonkajšieho povrchu nainštalovanej objímky.

Tam, kde sú dôvodom na pridanie izolácie okolité káble, hadice alebo podlaha vozidla, identifikujte ich polohu a prípustné teploty. Navrhovanú zostavu otestujte za reprezentatívnych prevádzkových podmienok, ak je cieľová teplota povrchu alebo vôľa kritická. Skutočný výsledok závisí od potrubia, prietoku, okolitých podmienok a inštalácie.

Čo poslať s dopytom na cenovú ponuku (RFQ)

• Aplikácia a výkres alebo fotografie zobrazujúce celú trasu výfuku.
• Vonkajší priemer potrubia v zakrytej časti a jeho výrobná tolerancia.
• Priemer a tvar každej príruby, goliera alebo tvarovky, cez ktorú musí návleková rúra prejsť.
• Dĺžka pokrytia meraná pozdĺž potrubia, s polohami ohybov a umiestnením koncov.
• Fáza inštalácie a smer vrátane všetkých zablokovaných koncov potrubia.
• Normálne a špičkové teploty povrchu potrubia, doba expozície a požiadavky na skúšky.
• Množstvo, požadovaná dĺžka kusa alebo dĺžka rolky a spôsob schválenia vzorky.

Pošlite tieto rozmery prostredníctvom produktová stránka pleteného bazaltového návleku KBSPožiadajte o navrhované nominálne ID, toleranciu veľkosti, potvrdenie konštrukcie a vzorku pre skutočnú trasu inštalácie. Tá vzorka je najrýchlejším spôsobom, ako vyriešiť dve otázky, na ktoré výkres nedokáže odpovedať: ako prechádza priechodka cez najväčšiu prekážku a ako dosadá na hotové potrubie.
