Hliníkovo-sklolaminátová páska pre priemyselnú ochranu pred sálavým teplom: lícovanie, upevnenie a vzduchová medzera

Hliníková sklolaminátová páska je navrhnutá tak, aby znižovala sálavé teplo pôsobiace na priemyselné hadice, káble, rúrky a iné komponenty citlivé na teplotu.Jeho výkon závisí od viacerých faktorov než len od prítomnosti strieborného povrchu. Smer hliníkovej vrstvy, vzdialenosť od zdroja tepla, prekrývanie, spôsob upevnenia a stav reflexného povrchu – to všetko ovplyvňuje výsledok inštalácie.

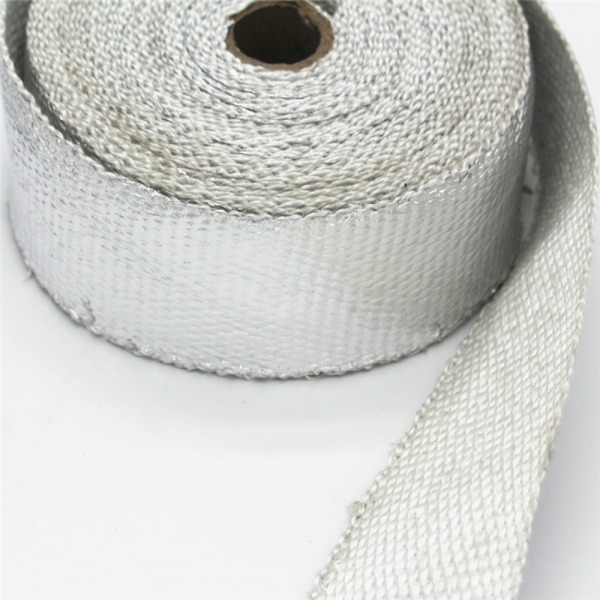

BSTFLEX Tepelne reflexná hliníková sklolaminátová páskakombinuje sklolaminátovú textíliu s hliníkovou vrstvou. Sklolaminát poskytuje flexibilnú nosnú textíliu, zatiaľ čo vonkajší hliníkový povrch slúži na zníženie prenosu sálavého tepla. Tento článok vysvetľuje, ako špecifikovať a inštalovať túto konštrukciu na priemyselné použitie.

Čo mení hliníková vrstva?

Neupravená sklolaminátová páska sa volí najmä ako tepelná textília na omotávanie, izoláciu potrubí a lokálnu izoláciu. Pridanie hliníkovej vrstvy mení odkrytý povrch pásky.

Táto vrstva môže poskytnúť:

• povrch s nízkou emisivitou na ochranu pred sálavým teplom;
• viditeľnú vonkajšiu vrstvu, ktorá pomáha identifikovať reflexnú stranu;
• povrchovú ochranu základnej sklolaminátovej textílie;
• bariérovú vrstvu, ktorá môže obmedziť priame znečistenie povrchu textílie, v závislosti od skutočnej konštrukcie a odkrytých okrajov.

Hliníková vrstva nemení tenkú pásku na kompletný izolačný systém. Teplo sa stále môže dostať k chránenému komponentu vedením, prúdením a akýmikoľvek nechránenými medzerami. Výber by sa preto mal začínať od kompletnej tepelnej dráhy.

Sálavé teplo sa líši od kontaktného tepla

Sálavé teplo prechádza z teplejšieho povrchu na chladnejší povrch bez potreby fyzického kontaktu. Vrstva z lešteného hliníka je najužitočnejšia vtedy, keď je otočená smerom k zdroju sálania cez voľný priestor.

Ak je reflexný povrch pritlačený priamo na horúci zdroj, prenos tepla vedením cez kontaktnú plochu nadobúda dôležitosť. V takomto stave samotná reflexná schopnosť nemôže poskytnúť rovnaký tieniaci účinok ako správne orientovaný povrch otočený smerom k zdroju.

V prípade hadice alebo kábla umiestneného v blízkosti horúceho technologického potrubia je obvyklým cieľom omotať chladnejší komponent a hliníkový povrch otočiť smerom von k zdroju sálania. Páska sa môže dotýkať komponentu, ktorý chráni, pričom medzi omotaným komponentom a horúcim zdrojom by sa mala zachovať medzera všade tam, kde to konštrukcia zariadenia umožňuje.

V prípade horúceho potrubia omotaného s cieľom znížiť vyžarovanie smerom von sa teplo najprv vedie z potrubia do pásky. Hliníkový povrch môže znížiť vyžarovanie z vonkajšieho povrchu, ale celková strata tepla stále závisí od kompletného usporiadania izolácie, hrúbky, prúdenia vzduchu a inštalácie.

Otočte hliníkový povrch smerom k zdroju tepla

Reflexná strana musí mať voľný výhľad na zdroj sálania, aby plnila svoju zamýšľanú funkciu. Ak je hliníkový povrch otočený smerom od zdroja alebo je zakrytý inou nereflexnou vrstvou, očakávaný prínos sálavého tepla sa môže znížiť.

Pred omotávaním identifikujte:

• hlavný zdroj sálavého tepla;
• chránený komponent;
• smer, z ktorého prichádza najsilnejšie pôsobenie;
• oblasti tienené konzolami, krytmi alebo susednými komponentmi;
• miesta, kde sa teplo môže dostať ku komponentu z viacerých smerov.

Tam, kde pôsobenie prichádza z viacerých smerov, jeden úzky pás nemusí poskytnúť úplné pokrytie. Skontrolujte trasu a vzor omotania na skutočnej zostave.

Aká vzduchová medzera sa vyžaduje?

Neexistuje univerzálny rozmer vzduchovej medzery, ktorý by bol správny pre každú inštaláciu hliníkovej sklolaminátovej pásky.Požadovaná vzdialenosť závisí od teploty zdroja, veľkosti zdroja, uhla vystavenia, prúdenia vzduchu, teplotného limitu komponentu, konštrukcie pásky a okolitého usporiadania.

Dôležitou zásadou je, že reflexný povrch by mal byť otočený do voľného priestoru alebo voľnej vzdialenosti smerom k zdroju sálania. Toto oddelenie umožňuje, aby na hliníkovom povrchu dochádzalo k sálavej výmene. Taktiež znižuje priamy vodivý kontakt s horúcim zdrojom.

Pri priemyselných zariadeniach určite dostupnú vzdialenosť z výkresu alebo fyzickej obhliadky. Potom overte teplotu chráneného komponentu za reprezentatívnych prevádzkových podmienok.

Neuvádzajte pevné zníženie teploty, pokiaľ nebola konkrétna inštalácia testovaná za definovaných podmienok. Páska, ktorá dobre funguje v otvorenom laboratórnom usporiadaní, môže poskytnúť iný výsledok v kompaktnom kryte.

Prekrytie riadi pokrytie a vrstvenie materiálu

Aktuálne informácie o produkte BSTFLEX p93 popisujú metódu omotávania s 50% prekrytím. Pri 50% prekrytí každá otočka pokrýva polovicu predchádzajúcej otočky, čím sa na väčšine rovnej omotanej plochy vytvoria približne dve vrstvy.

Prekrytie ovplyvňuje:

• kontinuitu pokrytia;
• výslednú hrúbku;
• spotrebu materiálu;
• flexibilitu okolo ohybov;
• počet rezaných hrán vystavených kontaminácii alebo opotrebovaniu.

Väčšie prekrytie nie je automaticky lepšie. Nadmerné vrstvenie môže prekážať svorkám, konektorom a voľnému priestoru zariadenia. Príliš malé prekrytie môže zanechať otvory, cez ktoré sálavé teplo dosiahne chránený komponent.

Uveďte prekrytie v pokynoch na inštaláciu a použite rovnakú hodnotu na odhad množstva. Pred schválením výrobného množstva otestujte omotanie na ohyboch, vetviacich bodoch a prechodoch priemerov.

Udržujte reflexnú stranu hladkú a odkrytú

Reflexný povrch funguje najlepšie, keď zostáva čistý, súvislý a orientovaný smerom k zdroju tepla. Silné pokrčenie, roztrhnutie, prepichnutie, silná kontaminácia a poškodené švy môžu zmenšiť použiteľnú reflexnú plochu.

Počas inštalácie:

• zabráňte stlačeniu hliníkovej strany nástrojmi;
• netraste páskou cez ostrý hardvér;
• udržujte olej, nečistoty a technologické zvyšky mimo reflexného povrchu, kde je to praktické;
• použite uhol omotania, ktorý umožňuje, aby páska ležala hladko;
• skontrolujte odkryté hrany a ukončovacie body.

Počas prevádzky zahrňte hliníkovú stranu do údržbovej kontroly. Vyčistite alebo vymeňte omotávku podľa schváleného postupu, ak kontaminácia alebo poškodenie bráni plneniu jej zamýšľanej úlohy.

Použite mechanické upevnenie bez poškodenia komponentu

Konštrukcia p93 je prezentovaná ako mechanicky zaistená omotávka. Aktuálne informácie o produkte uvádzajú bezpečnostný drôt, svorky, pásky alebo silikónovú pásku ako možné spôsoby jej zaistenia po inštalácii.

Zvolené upevnenie musí vyhovovať teplote, vibráciám a okolitému prostrediu. Malo by udržať omotávku bez prerezania vrstvy s hliníkovým povrchom alebo poškodenia hadice, kábla, potrubia či izolácie pod ňou.

V prípade hadice alebo kábla sa vyhnite nadmernému lokálnemu tlaku. Tesná kovová páska sa môže stať bodom namáhania alebo poškodiť mäkký vonkajší plášť. Tam, kde sa používa drôt alebo pásky, definujte ich materiál, šírku, stav hrán a rozostupy.

Upevňovacie body by nemali odťahovať pásku od chráneného komponentu ani vystavovať neomotanej priamej viditeľnosti sálavý zdroj. Skontrolujte začiatok, koniec a prechody po tom, čo sa komponent presunul vo svojom prevádzkovom rozsahu.

Hladká hliníkovo-sklolaminátová páska vs. páska s lepiacou vrstvou

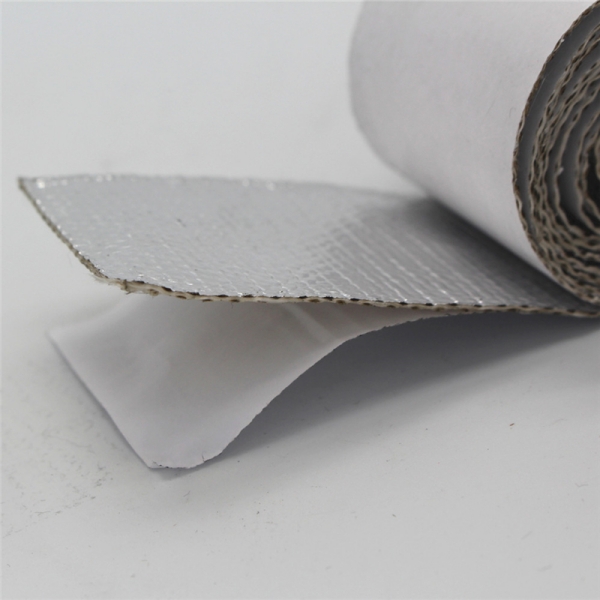

Mechanicky zaistená hliníkovo-sklolaminátová páska a hliníkovo-sklolaminátová páska s lepiacou vrstvou sú rôzne štruktúry produktov.

Hladká omotávka je užitočná tam, kde inštalatér môže komponent špirálovo omotať a zaistiť ho schválenou mechanickou metódou. Vyhýba sa spoliehaniu sa na tlakovo citlivé lepidlo ako na primárnu polohovaciu vrstvu.

Tam, kde sa vyžaduje priame umiestnenie, vysekané tvary alebo inštalačné umiestnenie, vyhodnoťte samostatnú hliníkovo-sklolaminátovú pásku s lepiacou vrstvou. V tejto konštrukcii musí byť chemické zloženie lepidla, aplikačná teplota a prevádzková teplota špecifikované oddelene od sklolaminátových a hliníkových vrstiev.

Nepovažujte oba produkty za vzájomne zamenaťelné len preto, že oba majú strieborný povrch. Štruktúra podkladu ovplyvňuje inštaláciu, flexibilitu, výslednú hrúbku a teplotné limity.

Nezamieňajte tento produkt s tesniacou fóliovou páskou pre HVAC

Mnoho produktov označovaných ako hliníková fóliová páska sú tenké tlakovo citlivé pásky určené pre švy potrubí, parotesné tesnenie alebo všeobecné práce v oblasti HVAC. Hliníkovo-sklolaminátová izolačná páska je vystužená textilná konštrukcia určená na priemyselnú tepelnú ochranu.

Pred nákupom overte:

• či je podklad sklolaminátový textil alebo nepodopretá fólia;
• či má produkt podklad PSA;
• výslednú hrúbku;
• zamýšľaná funkcia prenosu tepla;
• medzná teplota použitia celej konštrukcie;
• či sa vyžaduje mechanická retencia.

Foilová páska na tesnenie potrubí by sa nemala nahrádzať mechanicky zaistenou priemyselnou sklenou vatou bez technického posúdenia.

Oddelte pracovnú teplotu od bodu topenia

Aktuálna stránka produktu p93 uvádza rozsah pracovných teplôt pre celú pásku a osobitne uvádza vyššiu hodnotu bodu topenia. Vyšší údaj by sa nemal používať ako teplota pre nepretržitú prevádzku.

Pri textile s hliníkovým povrchom môže byť použiteľná teplota obmedzená konštrukciou zo sklených vlákien, hliníkovou vrstvou, metódou laminácie, stavom povrchu a mechanickým zaťažením. Vyžiadajte si servisné údaje pre presnú výrobnú konštrukciu.

Ak aplikácia zahŕňa krátke špičky, uveďte špičkovú teplotu a trvanie osobitne. Nepoužívajte nešpecifikované vyhlásenie „extrémne teplo“ namiesto špecifikácie nepretržitej a špičkovej expozície.

Odmerajte chránený komponent, nielen šírku pásky

Aktuálna stránka BSTFLEX uvádza štandardné šírky pásky od 25 mm do 200 mm, menovitú hrúbku 1,5 mm a dĺžky kotúča 30 m. Toto sú dodacie referencie; správna šírka závisí od komponentu a inštalácie.

Pre dopyt (RFQ) uveďte:

• vonkajší priemer hadice, kábla, trubky alebo potrubia;
• dĺžku vyžadujúcu ochranu;
• dostupnú vôľu k zdroju tepla;
• šírku pásky a prekrytie;
• počet ovinutí;
• spôsob upevnenia;
• bežné a špičkové expozičné teploty;
• maximálnu povolenú teplotu chráneného komponentu;
• vystavenie vibráciám, pohybu, oleju alebo chemikáliám;
• požiadavky na množstvo a balenie.

Ak inštalácia obsahuje tvarovky alebo konektory väčšie ako hlavný komponent, dimenzujte ovinutie a vôľu aj okolo týchto bodov.

Schválenie nainštalovanej zostavy za reprezentatívnych podmienok

Užitočné schválenie vzorky by malo vyhodnotiť pásku v zamýšľanej geometrii. Nainštalujte ju s navrhovaným prekrytím, orientáciou a spôsobom upevnenia, potom vystavte zostavu reprezentatívnym prevádzkovým podmienkam.

Záznam:

• teplota zdroja tepla;
• vzdialenosť a orientácia medzi zdrojom a páskou;
• prúdenie okolitého vzduchu;
• teplota na chránenom componente;
• trvanie pracovného cyklu;
• stav povrchu pred vystavením a po ňom;
• pohyb alebo posunutie obalu;
• stav upevňovacích prvkov.

Ak má chránený komponent maximálnu povolenú teplotu, použite túto hodnotu ako kritérium prijateľnosti. Strieborný vzhľad pásky nie je dôkazom toho, že komponent zostal v rámci svojho limitu.

Vyžiadajte si hliníkovú sklolaminátovú pásku na priemyselnú ochranu pred sálavým teplom

BSTFLEX dodáva tepelne reflexná hliníková sklolaminátová páska pre priemyselné hadice, káble, rúrky a potrubia vystavené sálavému teplu. Štandardné a požadované šírky, dĺžky a balenie je možné posúdiť pre OEM a údržbárske zásoby.

Pošlite rozmery komponentu, umiestnenie zdroja tepla, dostatočnú vôľu, prevádzkové teploty, spôsob upevnenia a požadované množstvo. Priložte výkres alebo fotografiu inštalácie, ak je zdroj tepla a chránený komponent ťažké opísať.

Pre iné priemyselné tkané, potiahnuté, samolepiace konštrukcie a konštrukcie tesnení porovnajte Radoch vysokoteplotných páskových produktov BSTFLEX priemyselnej kvality.

Vyžiadajte si cenovú ponuku na hliníkovú pásku zo sklenených vlákien pre vašu aplikáciu s sálavým teplom v priemysle.
