Požiarny rukáv pre horúce asfaltové zariadenia: hydraulické hadice a vyhrievané vedenia

Pred pridaním protipožiarnej manžety na asfaltové zariadenie si na výkrese označte zdroj tepla. Môže to byť výfukový komponent vedľa hydraulickej hadice alebo to môže byť horúci produkt vo vnútri prenosového potrubia. Tieto situácie si vyžadujú odlišné špecifikácie tepelnej ochrany.

Protipožiarna objímka pre zariadenia na horúci asfaltje vonkajší kryt, nie hadica na prepravu asfaltu. V okolí hydraulického potrubia je jeho úlohou obmedziť vystavenie okolitému teplu. V okolí vyhrievaného technologického potrubia musí byť jeho úloha definovaná v rámci kompletného návrhu izolácie a regulácie teploty.

Pre výrobcov zariadení, montážnikov hadíc a nákupcov údržby je užitočným východiskovým bodom kontrola riadok po riadku.Sortiment protipožiarnych rukávov BSTFLEXzahŕňa rúrkové a otvárateľné konštrukcie zo sklenených vlákien so silikónovým povlakom na vyhodnotenie týchto požiadaviek.

Ochrana hydraulickej hadice a izolácia horúceho vedenia sú rôzne úlohy

Hydraulická hadica vedľa horúceho komponentu

Začnite identifikáciou externého zdroja: výfukové plyny motora, zahrievaný povrch alebo blízke procesné potrubie. Pred výberom krytu skontrolujte trasu a oddelenie. Objímka by mala dopĺňať vhodnú trasu, nie odôvodňovať položenie hadice oproti zdroju tepla.

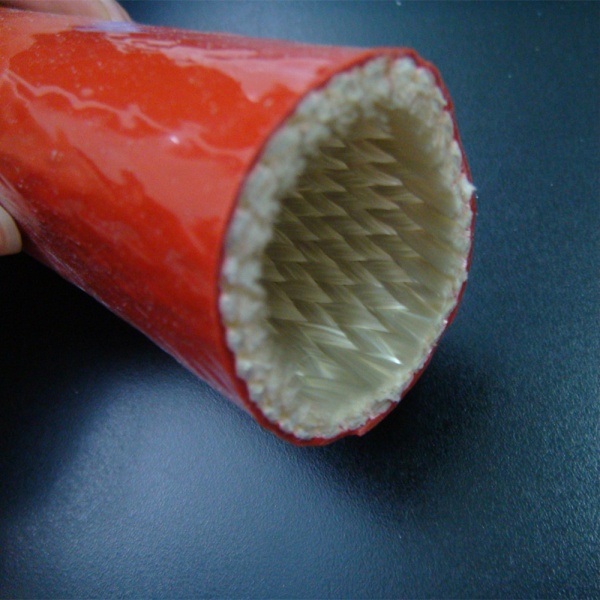

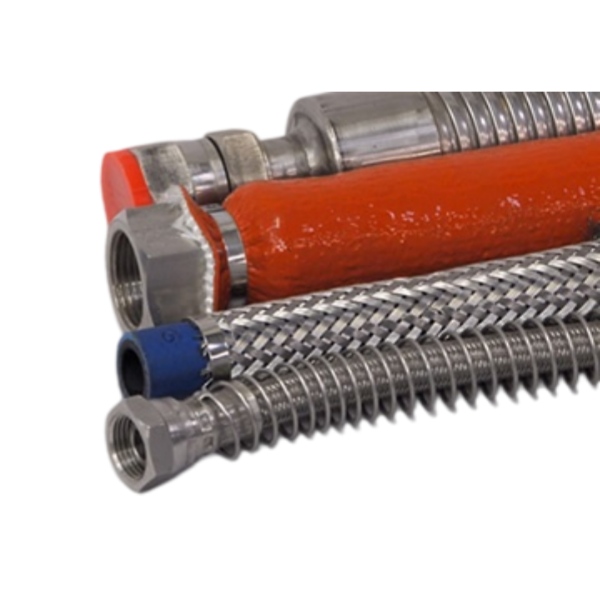

Ten/Tá/ToProtipožiarna objímka hydraulickej hadice BSTFLEXje východiskovým produktom pre stavebné stroje a priemyselné hydraulické zostavy vystavené vonkajšiemu teplu. Namiesto požiadavky na ochranu každej hadice na stroji je potrebné špecifikovať chránenú časť a jej prevádzkové prostredie.

Skontrolujte aj teplotu hydraulickej kvapaliny. Ochranný obal nie je chladiace zariadenie a nedokáže korigovať nadmerné teplo generované vo vnútri hydraulického systému. Hadica a spojky si zachovávajú pôvodný tlak, kompatibilitu s kvapalinou a teplotné limity.

Potrubie s horúcim bitúmenom alebo termálnym olejom

Tu určte, či je cieľom znížiť tepelné straty, chrániť susedné komponenty alebo zabezpečiť vonkajší ochranný kryt nad existujúcim izolačným systémom. Pred výberom vonkajšieho materiálu definujte požadovanú teplotu kvapaliny a prevádzkový cyklus.

Pasívna izolácia spomaľuje prenos tepla; nedodáva teplo. Nešpecifikujte protipožiarnu manžetu ako záruku, že bitúmen zostane čerpateľný počas odstávky. Požiadavka na udržiavanie teploty si vyžaduje kontrolu celého potrubia vrátane vykurovania, ak je to potrebné, armatúr, izolácie a ovládacích prvkov.

Kde skontrolovať ochranu hadíc na asfaltových zariadeniach

Asfaltový finišer, rozdeľovacie vozidlo a stacionárna prepravná inštalácia nezdieľajú jedno rozmiestnenie hadíc. Ako pokyny na kontrolu použite nasledujúce miesta a potom overte, ktoré z nich sa vzťahujú na skutočný stroj.

Udržujte asfaltové potrubie oddelené od hydraulického okruhu, ktorý poháňa jeho čerpadlo. Podobne vyzerajúce armatúry alebo susediace trasy neznamenajú, že tieto zostavy sú zameniteľné.

Zadajte celý prevádzkový cyklus, nie jednu teplotnú hodnotu

Pre ochranu hadice finišera zaznamenajte podmienky počas zahrievania, pokládky, prestávok a požadovaného postupu vypnutia. Uveďte príslušnú konfiguráciu stroja: polohu hladidla, blízke kryty a bariéry a či je kúrenie počas prestávky aktívne.

Oddelte teplotu okolitého vzduchu, teplotu na exponovanom povrchu objímky a povolenú teplotu hadice pod ňou. Ak vo vnútri chráneného potrubia prúdi tepelný olej alebo bitúmen, zaznamenajte túto procesnú teplotu samostatne. Tieto hodnoty odpovedajú na rôzne technické otázky.

Hodnota momentálneho vystavenia plameňu nie je špecifikáciou pre nepretržitú prevádzku. Uveďte bežné trvanie vystavenia a akúkoľvek abnormálnu udalosť, ktorú má ochrana riešiť. Zvolená úprava rukávu, švu a koncov by sa mala posúdiť podľa týchto požiadaviek.

Vyberte si konštrukciu hotového rukáva

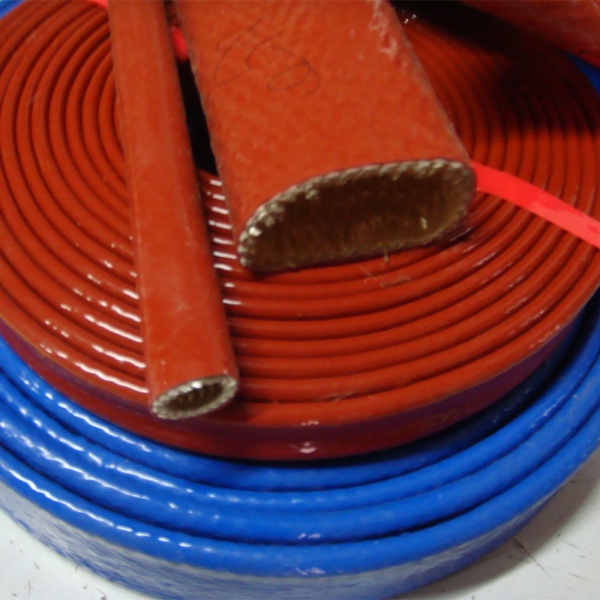

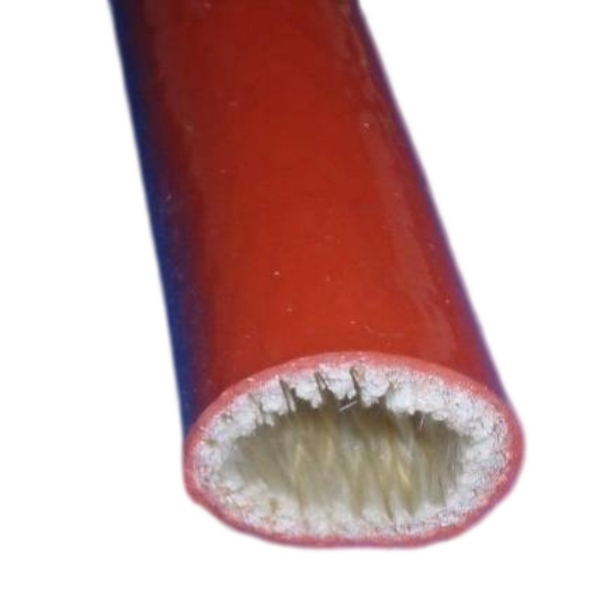

Ten/Tá/ToPletená silikónová protipožiarna manžeta zo sklenených vlákien BSTFLEX EFRSkombinuje teleso zo sklenených vlákien so silikónovým kaučukovým povlakom. Jeho katalógové rozmery poskytujú východiskový bod pre rúrkový kryt inštalovaný počas montáže hadice alebo cez vhodnú koncovú vstupnú cestu.

Pre existujúcu pripojenú linku vyhodnoťtezapínací rukáv na patentkykeď trasa umožňuje prístup k polohe a uzavrite ju. Potvrďte prekrytie, prístup k upevneniu a vzdialenosť od susedných častí. Otvárateľný kryt rieši problém s prístupom; neodstraňuje potrebu kvalifikovať hotovú tepelnú ochranu.

Porovnajte skutočné potiahnuté vzorky z hľadiska hrúbky steny, flexibility, inštalovaného priemeru a manipulácie. Vyhnite sa automatickému výberu hrubšieho krytu: zväčšené vonkajšie rozmery musia stále zodpovedať podperám a trase pohybu.

Môže sa protipožiarna objímka použiť ako vonkajší kryt vyhrievanej hadice?

Áno, protipožiarnu objímku je možné špecifikovať ako vonkajší plášť v zostave vyhrievanej hadice. To sa líši od pridania ľubovoľnej vrstvy k existujúcej hadici s regulovanou teplotou.

Elektricky vyhrievaná hadica kombinuje jadro vedúce kvapalinu, vyhrievacie prvky, snímač teploty, izoláciu a vonkajší plášť. Vonkajší plášť je jednou zo súčastí tohto systému. Potvrďte, či projekt vyžaduje výmenu špecifikovaného plášťa alebo dodatočný kryt, a nechajte si zmenu schváliť výrobcom vyhrievanej hadice.

Skontrolujte rozloženie tepla, regulačnú odozvu, koncové pripojenia a povolený polomer ohybu. Nezakrývajte elektrický konektor, nepresúvajte snímač ani nemeňte izoláciu okolo vykurovacieho telesa len preto, aby ste dosiahli presnejšie uloženie. Zachovajte existujúcu ochranu proti vlhkosti a mechanickú ochranu, pokiaľ ju schválený návrh výslovne nenahrádza.

V prípade zostavy vykurovanej tepelným olejom poskytnite skutočný konštrukčný výkres a odlíšte okruh prenosu tepla od okruhu produktu. Všeobecný popis, ako napríklad „vykurovaná bitúmenová hadica“, neurčuje, ktorý povrch bude vo vnútri navrhovanej objímky.

Kontakt s horúcim bitúmenom si vyžaduje vlastné posúdenie

Oddeľte náhodné postriekanie od opakovaného kontaktu, zadržaných usadenín alebo úniku z potrubia pod ním. Informujte dodávateľa, ktorý bitúmenový produkt, hydraulická kvapalina, separačný prostriedok a čistiace prostriedky môžu prísť do kontaktu s krytinou, spolu s ich teplotami a predpokladanou dobou kontaktu.

Nevyvodzujte odolnosť voči horúcemu bitúmenu alebo čistiacej chemikálii z výsledku rozstreknutia roztaveného kovu. Podobne všeobecné vyhlásenie o odolnosti voči oleju nie je schválením kompatibility pre každú kvapalinu používanú v zariadeniach na pokládku vozoviek.

Do kontroly vzorky zahrňte aj očakávanú kontamináciu. Stanovte, ako sa bude kryt kontrolovať a čistiť a kedy sa musí vymeniť. Nepredpokladajte, že sa z povrchu usadia usadeniny alebo že zoškrabovanie, čistenie rozpúšťadlami alebo tlakové umývanie sú prijateľné pre každý náter a uzáver.

Pred zakrytím znečisteného miesta zistite zdroj. Protipožiarna objímka nie je opravou netesného hydraulického spojenia alebo asfaltovej hadice a nemala by zakrývať vadu, ktorá si vyžaduje pozornosť.

Nechajte priestor pre pohyb pracovnej lišty a prístup pre údržbu

Schválite objímku v pracovnom a prepravnom usporiadaní stroja. Pri vysúvacích lištách alebo skladacích prídavných zariadeniach skontrolujte, kde sa objímka mení smer, približuje sa k konzole alebo sa pohybuje vzhľadom na inú hadicu.

Zmerajte hotovú hadicu alebo vyhrievanú zostavu, nielen jej menovitý priemer. Zohľadnite existujúce plášte a izoláciu.Tabuľka veľkostí protipožiarnych objímok a sprievodca rozmermi montážnych vôlívysvetľuje samostatné kontroly konečného uloženie a prechodu cez tvarovky.

Udržujte servisné pripojenia, kontroly stavu a identifikáciu ľahko dostupné. Uveďte, kde kryt začína a končí, aby sa pri opakovaných výmenách zachovalo rovnaké krytie. Nepoužívajte objímku ako zdvíhací bod ani ako popruh na zaistenie pohybujúcej sa hadice.

Inštaláciu vykonávajte iba v súlade s postupom bezpečnej prevádzky zariadenia vrátane vypnutia, kontroly akumulovaného tlaku a inej nebezpečnej energie a ochladenia do stavu bezpečnej manipulácie. Akýkoľvek pohyb pod napätím alebo prevádzkové vyhodnotenie vykonávajte schváleným postupom bez prítomnosti personálu v blízkosti zariadenia.

Príklad: Dve čiary vedľa čerpadla na rozdeľovanie asfaltu

Predstavte si hypotetickú inštaláciu s hydraulickou prívodnou hadicou a vyhrievaným potrubím na prenos produktu v rovnakej servisnej oblasti. Obom je potrebné venovať pozornosť, ale jedna špecifikácia by sa nemala kopírovať do druhej.

V prípade hydraulickej hadice najprv identifikujte vonkajší horúci povrch a skontrolujte jej vedenie. Vyhodnoťte návlek na zostávajúcej exponovanej časti s prijateľnosťou na základe teploty hadice, pokrytia a voľnosti pohybu.

Pri produktovej rade začnite s požadovanou teplotou dodávky a existujúcim vykurovacím systémom. Vyhodnoťte akýkoľvek vonkajší kryt protipožiarnej objímky ako súčasť tejto zostavy. Otázky zahŕňajú kontinuitu izolácie a prístup k pripojeniam, nielen to, či sa trubica môže nasunúť na hadicu.

Samostatné označenia dielov a detaily inštalácie uľahčujú budúcu údržbu. Kryt schválený pre jeden obvod by nemal nahrádzať druhý, pretože jeho farba a priemer sa náhodou zhodujú.

Čo poslať na cenovú ponuku protipožiarnych návlekov na asfaltové zariadenia

Pre každé chránené vedenie poskytnite označenú fotografiu alebo výkres. Identifikujte typ zariadenia, funkciu obvodu, skutočné vonkajšie rozmery, požadované krytie a či ide o novú výrobu alebo modernizáciu.

V prípade hydraulickej ochrany uveďte umiestnenie zdroja tepla, limity teploty kvapaliny, podmienky pohybu a trenia. V prípade vykurovaného potrubia uveďte existujúcu konštrukciu vrstvy, požadovanú procesnú teplotu, spôsob ohrevu a požiadavky výrobcu na krytie.

Uveďte očakávanú kontamináciu, prístup k inšpekcii a požadovanú dokumentáciu k produktu. Uveďte množstvo vzorky a požiadavky na výrobu, ale požiadavky na rezanie, označovanie a balenie uveďte oddelene od kritérií technickej akceptácie.

Schválite reprezentatívnu hotovú vzorku na zamýšľanej zostave. Skontrolujte inštaláciu, pokrytie, pohyb, stav uzáveru a tepelný výkon v porovnaní s dohodnutými limitmi. V prípade vyhrievanej hadice s elektrickým pohonom uveďte schválenie celého operačného systému, a nie len na základe vzorky materiálu.

Otázky týkajúce sa protipožiarnych rukávov na asfaltových strojoch

Vyrieši protipožiarna objímka vysokú teplotu hydraulického oleja?

Nie samo o sebe. Rieši špecifické vonkajšie vystavenie, nie nadmerné teplo generované v hydraulickom okruhu. Pred rozhodnutím, či je vhodná dodatočná izolácia, zistite príčinu prehriatia.

Môže vonkajšia protipožiarna hadica nahradiť hadicu na prenos horúceho asfaltu?

Nie. Podkladová hadica a tvarovky musia byť už vhodné pre dopravovaný produkt, tlak a teplotu. Protipožiarna manžeta neposkytuje výstelku na vedenie kvapaliny ani tlakovú výstuž.

Je bezpečné sa dotýkať zakrytej linky?

Nepredpokladajte to. Akákoľvek požiadavka na kontakt s personálom si vyžaduje vlastné posúdenie povrchovej teploty pri skutočnej prevádzke. Pracovná teplota objímky nie je hodnotením pre bezpečný dotyk.

Dodávka protipožiarnych rukávov BSTFLEX pre projekty zariadení

Spoločnosť BSTFLEX dodáva silikónom potiahnuté protipožiarne návleky zo sklenených vlákien na ochranu vonkajších hadíc a káblov so špeciálnymi hrúbkami, dĺžkami a možnosťami balenia, ktoré sú k dispozícii na kontrolu. Rúrkové a zacvakávacie formáty umožňujú posúdiť ochranu podľa spôsobu inštalácie a potrieb kontroly.

V prípade asfaltových strojov pošlite výkres čiary a uveďte, či ide o tepelnú ochranu hydraulickej hadice alebo vonkajší kryt pre vyhrievané potrubie. Toto rozlíšenie pomáha definovať správnu vzorku a kontroly potrebné pred výrobou.

Vyžiadajte si údaje o produktoch, vzorky alebo cenovú ponuku na protipožiarne puzdrá OEMs podrobnosťami o zariadení, podmienkami expozície a požadovanými množstvami.
