Opletený vs. pletený protipožiarny návlek: Ktorú konštrukciu by ste si mali vybrať?

Opletené a pletené protipožiarne návleky môžu mať rovnaký vonkajší povrch potiahnutý silikónom, pričom pod ním používajú odlišné štruktúry zo sklenených vlákien. Opletený protipožiarny návlek používa prepletené priadze; pletený protipožiarny návlek používa prepojené slučky. Tento rozdiel je dôležitý pri inštalácii, ohýbaní a manipulácii, ale neurčuje, ktorý hotový návlek poskytuje lepšiu tepelnú ochranu.

Pre opakovane vyrábanú zostavu hadíc s definovanou trasou je opletená konštrukcia praktickým východiskovým bodom. Keď je hlavným problémom prispôsobenie sa ohybom alebo zmena tvaru zostavy, zvážte pletenú alternatívu. Konečné rozhodnutie urobte na základe špecifikácie hotového návleku a inštalačnej vzorky, nie iba na základe názvu konštrukcie.

RadBSTFLEX fire sleeve range zahŕňa obe konštrukcie na ochranu hadíc, káblov, drôtov a kvapalinových vedení. Táto príručka vysvetľuje, čo treba porovnať pred schválením ktoréhokoľvek typu do výroby.

Čo sa mení medzi opleteným a pleteným protipožiarnym návlekom?

Konštrukcia z opletených sklenených vlákien

V opletenom protipožiarnom návleku sa priadze zo sklenených vlákien krížia okolo trubice v prepletenom vzore. Geometria opletu a hustota priadze určujú textilnú štruktúru pred nanesením silikónového povlaku.

Husto skonštruovaný oplet môže poskytnúť kompaktné rúrkové telo na manipuláciu a montáž. Opletený neznamená tuhý: existujú aj roztiahnuteľné opletené štruktúry. Povolené roztiahnutie hotového návleku potiahnutého silikónom sa musí stanoviť pre daný produkt, a nie vyvodzovať z nepotiahnutého opletu.

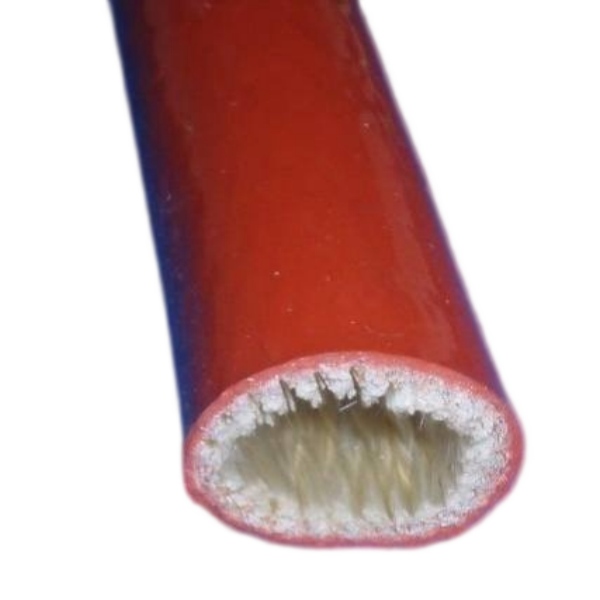

ProduktBSTFLEX EFRS braided silicone fiberglass fire sleeve kombinuje substrát z opletených sklenených vlákien so silikónovým kaučukom a ponúka sa na ochranu hadíc, drôtov, káblov a vedení.

Konštrukcia z pletených sklenených vlákien

V pletenom protipožiarnom návleku vytvára priadza spojené slučky namiesto krížového vzoru opletu. Zmeny v geometrii slučiek umožňujú textílii deformovať sa a kopírovať komponent pod ňou. Pletená štruktúra je jedným z faktorov flexibility, nie jej úplnou špecifikáciou.

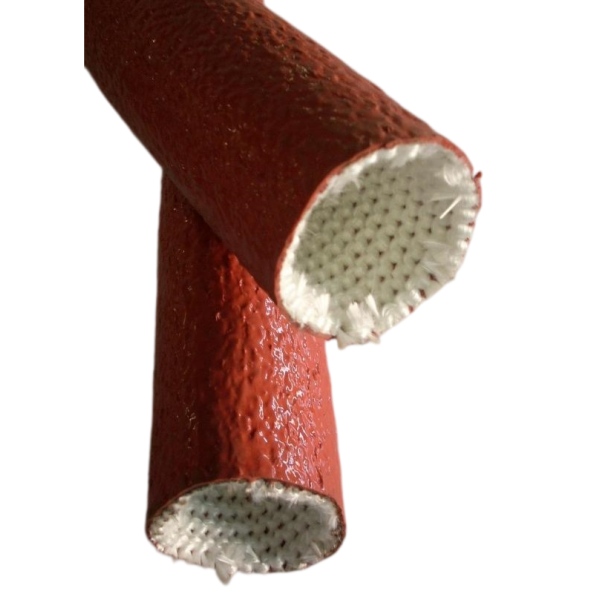

ProduktBSTFLEX knitted fire sleeve používa pletené sklenené vlákna s povrchovou úpravou zo silikónového kaučuku. Je to možnosť na zváženie pre zostavy, kde je dôležitá prispôsobivosť a flexibilita inštalácie.

Opletený vs. pletený protipožiarny návlek: Praktické porovnanie

Použite toto porovnanie na vytvorenie užšieho výberu vzoriek. Nejde o rebríček všetkých opletených a pletených protipožiarnych návlekov: rôzne konštrukcie stien a povrchové úpravy môžu zmeniť výsledok.

Kedy by ste si mali vybrať opletený protipožiarny návlek?

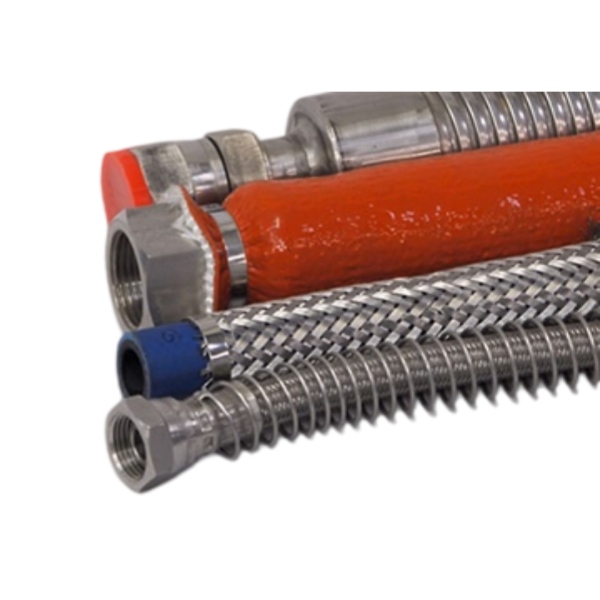

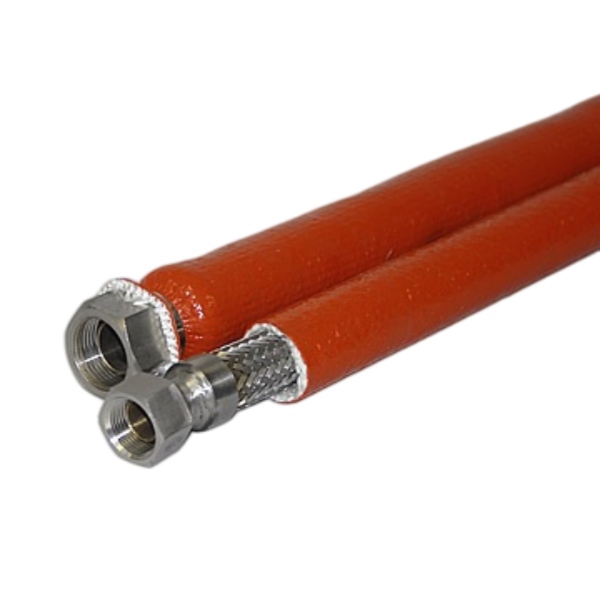

Začnite s opleteným protipožiarnym návlekom, keď projekt vyžaduje definovanú rúrkovú konštrukciu a chránená zostava má opakovateľné rozmery. Výrobca OEM hadíc môže napríklad vyhodnotiť rad EFRS oproti výkresu hadice, dĺžke rezu návleku a plánovanej postupnosti inštalácie armatúr.

Porovnajte, ako sa vzorka posúva pozdĺž hadice, ako sedí v ohyboch a či hotové konce zostávajú na svojom mieste. Pre dlhšiu chránenú časť vyskúšajte zamýšľanú dĺžku namiesto schvaľovania produktu iba na základe krátkej vzorky.

Opletená konštrukcia je tiež správnou voľbou, ak je výslovne vyžadovaná schváleným výkresom alebo kvalifikáciou. Nenahrádzajte pletený návlek len preto, že jeho nominálny vnútorný priemer a deklarovaná teplota vyzerajú podobne. Náhrada by mala byť posúdená vzhľadom na skutočné požiadavky.

Kedy by ste si mali vybrať pletený protipožiarny návlek?

Vyhodnoťte pletený protipožiarny návlek, keď inštalácia kladie osobitné nároky na prispôsobivosť. Príklady zahŕňajú hadicu vedenú okolo niekoľkých komponentov, káblový zväzok s lokálnymi zmenami prierezu alebo zostavu, kde tuhosť návleku sťažuje inštaláciu.

Porovnajte pletenú vzorku na tej istej zostave, ktorá bola použitá pri skúške opleteného návleku. Sledujte, či nasleduje trasu bez nadmerného krčenia, či zostáva povrchová úprava neporušená a či je po umiestnení zachované požadované pokrytie.

Pri pohyblivých zariadeniach zahrňte do hodnotenia zamýšľaný pohyb. Návlek, ktorý sa dá ľahko ohnúť rukou, nemusí nutne preukázať prijateľný výkon pri opakovanom prevádzkovom pohybe. Stanovte požadované testovacie podmienky na základe prevádzky zariadenia namiesto toho, aby ste počiatočnú mäkkosť považovali za výsledok odolnosti.

Oddeľte ohybnosť pri ohýbaní od rozťažnosti cez armatúry

Dve otázky sa často spájajú: ohne sa návlek okolo trasy a prejde cez armatúru? Vyžadujú si samostatné kontroly. Návlek môže sledovať tesnú krivku, ale nemusí mať dostatočné otvorenie na prechod cez veľký konektor.

Zaznamenajte skutočné vonkajšie rozmery hadice alebo zväzku a najväčší prvok pozdĺž inštalačnej dráhy. Skontrolujte objímky, matice, konektory a kolená namiesto predpokladu, že telo hadice je najväčšou časťou.

Zvážte napríklad hypotetickú 25 mm hadicu s 38 mm armatúrou. Nominálny 29 mm návlek by nemal byť schválený len preto, že je pletený. Jeho použiteľné otvorenie a povolená rozťažnosť musia stále umožňovať umiestnenie armatúry bez poškodenia hotového návleku. Výber väčšej rúrky tiež vyžaduje kontrolu výsledného uloženia pozdĺž menšej hadice.

Počas výroby novej zostavy môže problém vyriešiť nasadenie návleku pred montážou prekážajúceho konca. Postupujte podľa schváleného procesu montáže hadice. Pri inštalovanom potrubí bez použiteľného prístupu ku koncu zmena z opleteného na pletený problém s prístupom neodstráni.

Otvárateľný protipožiarny návlek so zapínaním je v takejto situácii samostatnou konštrukciou na vyhodnotenie. Jeho tesné uloženie, pokrytie švov a tepelné požiadavky musia byť skontrolované nezávisle.

Má opletený protipožiarny návlek vyššiu teplotnú odolnosť?

Nie podľa definície. Zverejnené produktové stránky BSTFLEX pre opletené EFRS a pletené produkty identifikujú hornú hranicu kontinuálnej teploty 260 °C. Táto spoločná katalógová hodnota nerobí každý aspekt ich tepelného alebo mechanického výkonu zameniteľným.

Oddeľte teplotu kontinuálnej prevádzky od krátkodobého vystavenia plameňu alebo roztavenému postreku. Údaj o špičkovej expozícii bez uvedenia trvania, testovacieho usporiadania a akceptačných kritérií nestačí na porovnanie dvoch návlekov.

Pre zmysluplné tepelné porovnanie definujte zdroj tepla, čas expozície, inštalovanú geometriu a prijateľnú teplotu na chránenom komponente. Potom si vyžiadajte dôkazy použiteľné pre navrhovanú konštrukciu návleku. Neodhadujte zníženie teploty len zo slov opletený alebo pletený.

Hadica, kábel alebo kvapalinové potrubie si tiež zachováva svoje vlastné prevádzkové limity. Pridanie protipožiarneho návleku nie je základom pre zvýšenie menovitej prevádzkovej teploty chráneného komponentu.

Porovnajte oder, kvapaliny a kvalifikáciu samostatne

Porovnanie konštrukcie by sa nemalo stať nepodloženým tvrdením, že jeden návlek je silnejší v každom ohľade. Špecifikujte mechanickú požiadavku: trenie o konzolu, manipulácia pri inštalácii, opakované ohýbanie a odolnosť voči ťahu sú odlišné otázky.

Tam, kde záleží na oderu, porovnajte produkty za rovnakých podmienok kontaktu a pohybu. Tam, kde záleží na vystavení kvapalinám, identifikujte skutočnú kvapalinu, teplotu a trvanie kontaktu. Všeobecné vyhlásenie o odolnosti voči oleju nestanovuje vhodnosť pre každú hydraulickú kvapalinu, palivo alebo čistiacu chemikáliu.

Podobne, opletená konštrukcia nie je dôkazom schválenia pre letectvo a pletená konštrukcia nie je univerzálnou priemyselnou kvalifikáciou. S opisom triedy zaobchádzajte ako s výzvou na vyžiadanie príslušnej špecifikácie a dôkazov, nie ako s dôkazom samotným.

Opýtajte sa, ktorý produkt a konštrukcia boli testované, aká testovacia metóda a vydanie boli použité, aká inštalácia bola vyhodnotená a aké akceptačné kritériá sa uplatnili. Potvrďte rozsah pred aplikáciou výsledku na inú veľkosť, povrchovú úpravu, uzáver alebo zostavu.

Plán schvaľovania vzoriek pre OEM kupujúcich

Pošlite jeden výkres zostavy a jednu sadu akceptačných požiadaviek pre oboch kandidátov. To poskytuje nákupu, inžinieringu a výrobe spoločný základ na porovnanie.

Porovnajte náklady až po tom, čo obaja kandidáti splnia požadovaný výkon. Okrem ceny za meter zahrňte čas inštalácie, odpad pri rezaní, balenie a kontrolné práce. Lacnejší návlek, ktorý vyžaduje iný proces montáže, nemusí byť nevyhnutne lacnejším hotovým riešením.

Ponechajte si schválenú vzorku a identifikáciu dielu spolu s výkresom. Budúce nákupy by mali odkazovať na akceptovanú konštrukciu a špecifikáciu, nie len na silikónový protipožiarny návlek v rovnakej farbe a priemere.

Často kladené otázky

Aký je hlavný rozdiel medzi opletaným a pleteným protipožiarnym návlekom?

Štruktúra textílie zo sklenených vlákien. Opletaný protipožiarny návlek používa prepletené priadze, zatiaľ čo pletený protipožiarny návlek používa spojené slučky. Do porovnania je potrebné zahrnúť aj hotovú silikónovú vrstvu, konštrukciu steny a rozmery.

Je pletený protipožiarny návlek vždy pružnejší?

Nie. Pletený substrát môže ponúknuť užitočnú prispôsobivosť, ale hotový návlek sa musí porovnať. Ohybnosť, rozťažnosť priemeru a správanie počas opakovaného pohybu sú samostatné výkonnostné požiadavky.

Môže pletený protipožiarny návlek nahradiť opletaný protipožiarny návlek?

Možno ho považovať za alternatívu, ak to aplikácia dovoľuje, ale zhoda v nominálnej veľkosti nie je dostatočným schválením. Skontrolujte inštaláciu, rozmery, tepelné požiadavky a akýkoľvek výkres alebo kvalifikáciu, ktorá špecifikuje existujúcu konštrukciu.

Ktorá konštrukcia by sa mala použiť pre hydraulické hadice?

Obe môžu byť vhodné, ak zvolený produkt spĺňa požiadavky na montáž. Začnite s požadovanou ochranou, potom porovnajte trasovanie, vôľu armatúr, pohyb a postup inštalácie pri výrobe.

Ktorá konštrukcia je lepšia pre už nainštalovanú zostavu?

Najprv určite, či existuje prístupný koniec a schodná cesta pre rúrkový návlek. Bez tohto prístupu zvážte otvárateľnú konštrukciu namiesto očakávania, že problém vyrieši iná rúrková textilná štruktúra.

Vyžiadajte si vzorky opletaného a pleteného protipožiarneho návleku

Pošlite BSTFLEX rozmery hadice alebo kábla, rozmery najväčšej armatúry, chránenú dĺžku, výkres trasovania, tepelnú expozíciu a požadované množstvo. Uveďte fázu inštalácie a akékoľvek špecifikované požiadavky na testovanie alebo schválenie.

Použite opletaný protipožiarny návlek a pletený protipožiarny návlek produktové stránky ako východiskové body pre výber vzoriek. BSTFLEX môže posúdiť požiadavky na priemer, konštrukciu steny, dĺžku rezu, označenie a balenie vzhľadom na navrhovaný produkt.

Kontaktujte BSTFLEX pre produktové údaje, vyhodnotenie vzoriek alebo cenovú ponuku OEM. Ak je potrebný porovnávací montážny test, špecifikujte obe konštrukcie.
