Páska zo sklenených vlákien typu rebrík pre dvere pecí: Rozostup otvorov pre skrutky a inštalácia

Náhradná páska na dvere pece môže zodpovedať šírke starého pásu, ale stále môže zle sedieť okolo upevňovacích prvkov. Chýbajúcou informáciou je často rozmiestnenie skrutiek, šírka strednej rebríkovej časti alebo hrúbka, ktorá je k dispozícii po zatvorení dverí.

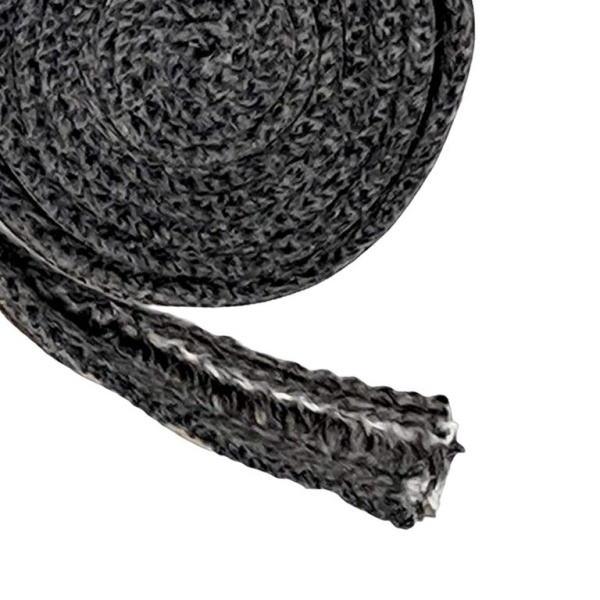

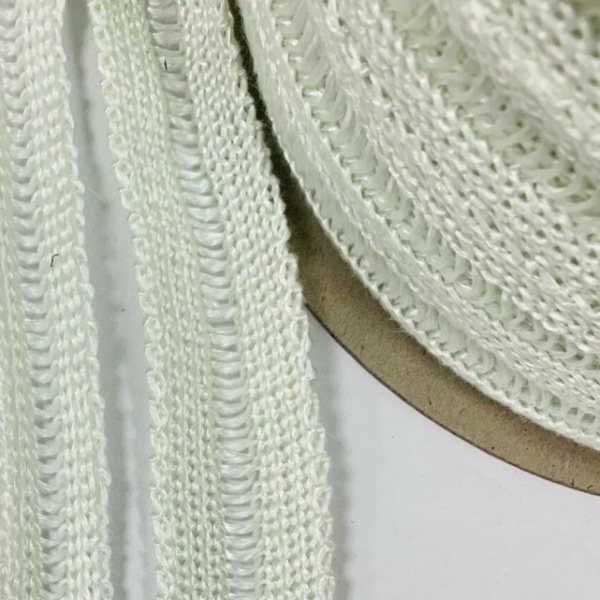

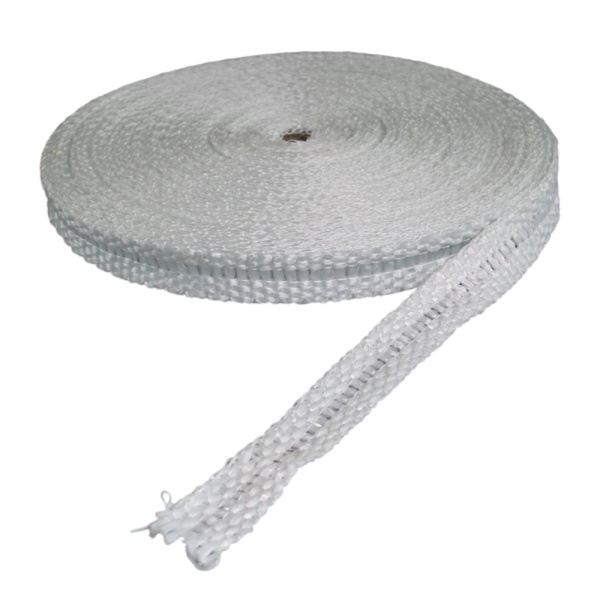

Tkaná sklolaminátová rebríková páska je tepelná textília s vynechanými vybranými pozdĺžnymi priadzami v strede, aby sa prispôsobila upevňovacím skrutkám alebo svorníkom.Táto konštrukcia sa tiež označuje ako sklolaminátová páska s vynechanou osnovou alebo páska s otvormi pre skrutky. Otvorená väzba pomáha pri upevňovaní, ale názov produktu nešpecifikuje továrensky vyrazený vzor otvorov.

BSTFLEX sklolaminátová rebríková páska sa dodáva pre detaily tesnenia priemyselných pecí a sušiarní. Použite výkres zariadenia a reprezentatívnu vzorku na stanovenie toho, ako bude páska sedieť, ako bude držať a ako bude v kontakte s dosadacou plochou.

Má rebríková páska pevné rozstupy otvorov pre skrutky?

Konštrukcia s vynechanou osnovou sama osebe nedefinuje pevný rozstup skrutiek.Rozstup skrutiek je vzdialenosť medzi stredmi upevňovacích prvkov na zariadení. Rebríková časť je vlastnosťou textílie. Ide o samostatné špecifikácie.

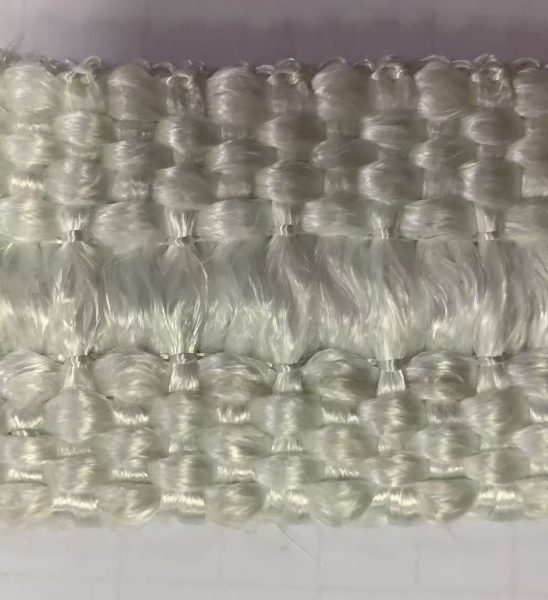

Stred nie je nevyhnutne voľný otvor: priečne priadze môžu zostať v oblasti, kde chýbajú pozdĺžne osnovné priadze. Interpretáciu viditeľného opakovania väzby nepovažujte za špecifikovanú vzdialenosť medzi vyvŕtanými otvormi. Potvrďte skutočnú konštrukciu stredu a spôsob montáže od výrobcu.

Upevňovacia zóna môže pojať upevňovacie prvky, ale to nezaručuje prispôsobenie každému priemeru skrutky, rozstupu alebo odsadeniu. Ak sú vyžadované presne umiestnené predlisované otvory, identifikujte to ako samostatnú požiadavku na výrobu na posúdenie. Nepredpokladajte, že kotúč rebríkovej pásky to už spĺňa.

Pred výberom pásky zmerajte rozmiestnenie upevňovacích prvkov

Zaznamenajte rozmery zo schváleného výkresu alebo zo zariadenia po tom, čo bolo zabezpečené pre meranie. Stanovte si základnú líniu, napríklad koniec rovnej pridržiavacej lišty, a z tejto referencie určte stred každej skrutky. Zahrňte prvý a posledný upevňovací prvok, nielen opakovanú vzdialenosť medzi strednými skrutkami.

Záznam o rozstupoch skrutiek, nie štandardná špecifikácia pásky

Zvážte ilustračnú 450 mm rovnú montážnu lištu s piatimi stredmi skrutiek umiestnenými vo vzdialenosti 25, 125, 225, 325 a 425 mm od jedného konca. Rozloženie má štyri 100 mm intervaly medzi stredmi a 25 mm koncové odsadenia. Toto zaznamenáva geometriu zariadenia; nešpecifikuje to rebríkovú pásku dodávanú s vopred vyrazenými otvormi každých 100 mm.

Pre nerovnomerné rozstupy uveďte každú pozíciu stredu. Pre obdĺžnikové dvere zmerajte každú stranu a jej rohové prechody. Vzdialenosť v priamke cez roh nie je rovnaká ako vzdialenosť pozdĺž zamýšľanej trasy pásky.

Prispôsobte stredový otvor dosadacej ploche

Skontrolujte strednú rebríkovú časť a tkané bočné pásy spoločne. Širšia upevňovacia zóna nie je automaticky lepšia: pás stále potrebuje dostatočne podopretý materiál na zamýšľaných kontaktných plochách. Overte, či sa rad upevňovacích prvkov môže zarovnať s rebríkovou časťou, zatiaľ čo tkané časti zostanú správne usadené.

Neťahajte pásku do strán ani ju nenaťahujte pozdĺžne len preto, aby skúšobná vzorka dosiahla k ďalšiemu upevneniu. Skontrolujte, či nesúlad pochádza z konštrukcie pásky, odsadeného radu skrutiek alebo rozmerov zariadenia. Zarezávanie do tkaných bočných pásov, aby upevňovací prvok sedel, by sa nemalo považovať za bežnú úpravu.

Skontrolujte, ako pridržiavací hardvér dosadá na textíliu. Upevňovacie usporiadanie by malo držať zamýšľaný materiál namiesto toho, aby sústredilo svoje zaťaženie na nepodopretý stredový otvor. Vyriešte tento detail s projektantom zariadenia pred schválením pásky.

Oddeľte nominálnu hrúbku od inštalovaného stlačenia

Nominálna hrúbka mäkkej tkanej pásky nie je nevyhnutne hrúbkou v uzavretom, zaťaženom spoji. Pri porovnávaní vzoriek sa dohodnite, ako sa bude hrúbka merať, a identifikujte požadovaný stav: ako je dodané, pri stanovenom meracom zaťažení alebo nainštalované v zostave.

Starý pás môže pomôcť identifikovať trasu a konštrukciu, ale jeho opotrebovaná alebo stlačená hrúbka nie je sama osebe spoľahlivou špecifikáciou pre náhradu. Pozrite si pôvodný výkres alebo schváľte skúšobnú montáž, ak pôvodná požiadavka nie je k dispozícii.

Neexistuje žiadne univerzálne percento stlačenia alebo uťahovací moment stanovený slovami „sklolaminátová rebríková páska“. Rozlišujte tiež skrutky, ktoré držia pásku, od hardvéru, ktorý zatvára dvere a stláča tesnenie. Dodržiavajte schválené požiadavky na zaťaženie zostavy; neprenášajte hodnoty krútiaceho momentu z tabuľky tesnení tlakových prírub na pás dverí pece.

Inštalácia: Pred konečným upevnením skontrolujte celú trasu

Pripravte zariadenie a skontrolujte dosadacie plochy

Použite schválený postup izolácie, chladenia a bezpečného prístupu na pracovisku. Pred prácou v blízkosti pohyblivých dverí alebo panelov ich zaistite. Pri odstraňovaní starého textilu a príprave nového pásu postupujte podľa príslušných pokynov na manipuláciu s materiálom.

Skontrolujte dosadacie plochy, svorníky a príchytky, či nie sú poškodené, nemajú ostré hrany alebo nie sú nesprávne zarovnané. Zaznamenajte chyby, ktoré by mohli zabrániť konzistentnému kontaktu. Nepoužívajte dodatočnú hrúbku pásky ako neschválenú opravu pre zdeformovaný rám alebo poškodený uzáver.

Vyskúšajte nasadenie vzorky na niekoľko upevňovacích prvkov

Začnite od zvoleného referenčného bodu a pred narezaním výrobnej dávky skontrolujte reprezentatívnu dĺžku cez niekoľko upevňovacích pozícií. Zahrňte aj najnáročnejšiu časť, nielen prístupný rovný úsek.

Na upevnenie strednej časti okolo upevňovacích prvkov použite metódu schválenú dodávateľom. Prestaňte, ak inštalácia vyžaduje rezanie nosných bočných vlákien, tlačenie pásky proti ostrým závitom alebo jej naťahovanie, aby dosiahla na ďalšiu pozíciu. Skontrolujte zarovnanie, podopretú šírku a vôľu s nainštalovaným hardvérom.

Definujte rohy, konce a spoje na výkrese

Rebríková časť neurčuje, ako by sa mala páska ohýbať okolo rohu dverí. Vyskúšajte skutočný polomer a skontrolujte, či nedochádza k zhrňovaniu, nadvihovaniu okrajov alebo prerušeniu kontaktnej dráhy.

Špecifikujte, či zostava používa samostatné dĺžky, schválený rohový detail alebo iné vyrobené usporiadanie. Spoje na tupo, pokosové a prekrývajúce sa spoje nie sú zameniteľné: každý z nich mení lokálnu geometriu. Nepridávajte prekrytie len na zakrytie medzery, ak dodatočné navýšenie bráni správnemu zatvoreniu dverí.

Zaistite a zatvorte pomocou schváleného postupu

Po tom, čo celá trasa sedí, zaistite pásku pomocou špecifikovaného hardvéru a montážneho postupu. Overte, či páska zostáva na svojom mieste a či ju príchytky nerežú alebo nadmerne nedeformujú. Zatvorte dvere pomocou schváleného postupu nastavenia a zaťaženia, potom skontrolujte kontakt po celom obvode.

Ak sa navrhuje umiestnenie pomocou lepidla, potvrďte túto možnosť a jej teplotné limity samostatne. Lepivosť lepidla nezabezpečuje požadovanú inštalovanú kompresiu ani nenahrádza špecifikované mechanické upevnenie.

Teplotná odolnosť nedokazuje plynotesné tesnenie

Potvrďte prevádzkové hodnotenie presnej konštrukcie zo sklenených vlákien v mieste pásky, vrátane bežnej prevádzky, špičiek a trvania expozície. Samotná nastavená hodnota pece neurčuje podmienky na vonkajšom kontaktnom páse. Do posúdenia materiálu zahrňte procesné výpary, čistiace prostriedky a akýkoľvek náter alebo lepidlo.

Pre plynotesné dvere, dvere s riadenou atmosférou alebo tlakové dvere použite kvalifikovaný návrh tesnenia a kritériá netesnosti zariadenia. Nemalo by sa predpokladať, že tkaný tepelný pás plní tieto funkcie len preto, že odoláva teplote.

Ak potvrdená konštrukcia zo sklenených vlákien nespĺňa požadovanú prevádzku, zvážte iný materiál namiesto spoliehania sa na dodatočnú hrúbku na zvýšenie jej prevádzkového limitu. BSTFLEX keramická vláknitá rebríková páska je samostatná konštrukcia na posúdenie s vlastnými požiadavkami na vystuženie, teplotu a manipuláciu. Nie je to automatická náhrada typu „kus za kus“.

Schváľte zostavu pred opakovanou dodávkou

Dohodnite si akceptačné kontroly pred prvou inštaláciou. Tie môžu zahŕňať správne zarovnanie upevňovacích prvkov, zachovanú polohu, inštalovanú hrúbku, neobmedzený pohyb dverí a akýkoľvek špecifikovaný tepelný výkon alebo výkon tesnosti. Fotografia úhľadne namontovaného pásu neoveruje každú z týchto požiadaviek.

Po dohodnutom prevádzkovom cykle vykonajte kontrolu pri bezpečnej príležitosti údržby, či nedošlo k posunu, poškodeniu okrajov a zmenám v rohoch alebo spojoch. Akékoľvek nastavenie alebo dotiahnutie by malo nasledovať podľa postupu zariadenia. Zaznamenajte akceptovanú špecifikáciu pásky, revíziu výkresu a spôsob inštalácie pre následné objednávky.

Vyžiadajte si rebríkovú pásku zo sklenených vlákien pre zostavu priemyselných dverí

Aktuálna produktová stránka BSTFLEX uvádza šírky od 25 do 150 mm a nominálne hrúbky od 1,5 do 6,0 mm. Pre váš dopyt potvrďte dostupnú kombináciu a geometriu strednej časti; tieto rozsahy nestanovujú štandardnú rozteč skrutiek ani nezaručujú každú kombináciu šírky a hrúbky.

Pre cenovú ponuku uveďte rozmery pásky, požadovanú dĺžku kotúča alebo narezanú dĺžku, množstvo, rozloženie skrutiek, výkres kontaktnej plochy a prevádzkové podmienky. Zahrňte požadovanú strednú časť, spôsob upevnenia, inštalovanú hrúbku a akékoľvek požiadavky na schválenie vzorky. Pre náhradnú tesniacu pásku dverí pece alebo tesniacu pásku dverí rúry pridajte fotografie a referenciu existujúceho dielu.

Prezrite si rebríkovú pásku zo sklenených vlákien BSTFLEX pre skrutkované tepelné tesnenia, porovnajte sortiment priemyselných vysokoteplotných pások, alebo pošlite výkres vašich dverí a vyžiadajte si cenovú ponuku na rebríkovú pásku zo sklenených vlákien.
