Uhlíkovo-aramidový hybridný návlek: Usporiadanie opletu a kompozitná aplikácia

Dve uhlíkové a aramidové pančuchy môžu obsahovať rovnaké typy vlákien a napriek tomu vytvoriť dosť odlišné kompozitné diely. Jedna môže klásť priadze v inom opakujúcom sa vzore. Iná sa môže na trnie roztiahnuť širšie, čím sa zmení uhol opletu a pri skosení zostane menej rovnomerné pokrytie. V prípade štrukturálnej rúry je užitočnou otázkou to, ako výstuž vyzerá na skutočnom tŕni po tom, čo bola umiestnená pre živicu.

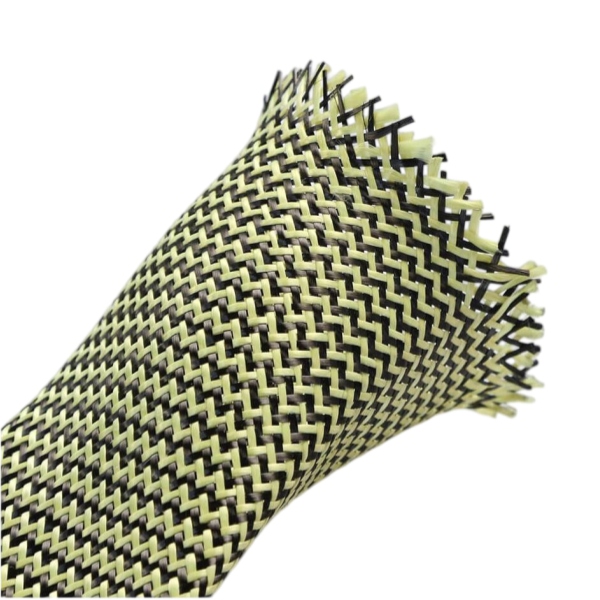

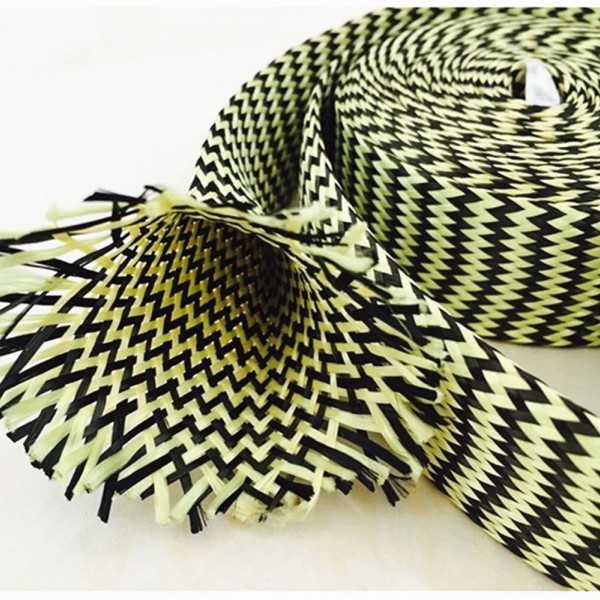

Spoločnosť BSTFLEX ponúka aramidovo-uhlíkovú hybridnú pancuchu, čo je dvojosový rúrkový oplet vyrobený z uhlíkových a aramidových vlákien. Stránka produktu ponúka vlastné priemery, uhly opletu a pomery uhlíka k aramidu. Tieto možnosti dávajú kupujúcemu priestor na špecifikáciu skladby, ale každá z nich potrebuje referenčný stav: inštalovaný priemer, požadované usporiadanie vlákien a proces použitý na výrobu dielu.

Najprv sa rozhodnite, čo má hybridná vrstva robiť

V kompozitnom hriadeli alebo rúre sa uhlík bežne volá kvôli tuhosti, zatiaľ čo aramid sa môže pridať tam, kde je problémom odolnosť proti poškodeniu. Konečné správanie nevyplýva len zo samotných názvov vlákien. Podiel každého vlákna, jeho poloha v opletení, ostatné vrstvy, živica a vytvrdzovanie – to všetko ovplyvňuje hotový diel. Navrhovaný hybrid by sa preto mal porovnať s existujúcim laminátom alebo jasne definovaným dizajnovým cieľom.

Povedzte dodávateľovi, či je táto pančucha hlavnou výstužou, vonkajšou vrstvou odolnou voči poškodeniu alebo viditeľnou povrchovou úpravou cez iné vrstvy. Vonkajšia kozmetická vrstva môže mať požiadavku na vzhľad, akú skrytá štrukturálna vrstva nemá. Ak diel musí spĺňať cieľ v oblasti nárazu alebo torzie, stanovte skúšobnú metódu a akceptačnú hodnotu na úrovni dielu. Opis pančuchy nemôže certifikovať vytvrdený hriadeľ.

Popíšte umiestnenie uhlíka a aramidu

„50/50 hybrid“ je neúplný bez základu pre tento pomer. Opýtajte sa, či uvádzané percento odkazuje na hmotnosť vlákna, konce priadze alebo iné meradlo. Vyžiadajte si diagram opletu alebo detailnú fotografiu ukazujúcu, ako sa dva typy priadze opakujú po obvode. Ak na vizuálnom vzore záleží, dohodnite sa na vzhľade pri zamýšľanom priemere a požiadajte o vzorku z navrhovanej výrobnej konštrukcie.

Pri opakovaných objednávkach zaznamenajte do nákupnej špecifikácie dohodnuté typy priadze, vzor umiestnenia a pomer vlákien. V opačnom prípade môžu dve pančuchy popísané rovnakým širokým názvom materiálu vytvoriť odlišné povrchové vzory a odlišné zloženie laminátu.

Uveďte uhol opletu pri pracovnom priemere

Dvojosová pančucha nesie priadze v dvoch opačných skrutkovicových smeroch. Jej uhol sa mení pri roztiahnutí alebo stiahnutí rúry tak, aby pasovala na tŕň. Uhol opletu uvedený bez priemeru, pri ktorom sa meral, je ťažko použiteľný. Uveďte priemer tŕňa na každom úseku vrátane stupňov a skosení a požiadajte o očakávaný uhol a pokrytie na týchto úsekoch.

Pred schválením konštrukcie vyskúšajte suchú pančuchu na najdlhšom alebo najťažšom úseku nástroja. Skontrolujte, či sa dá presunúť do polohy bez zachytenia, či vzor zostáva pravidelný pri zmenách priemeru a či plánovaná dĺžka rezu stále pokrýva diel. Nepredpokladajte, že maximálna expanzia poskytuje najlepšiu orientáciu vlákien pre hotový komponent.

Skontrolujte cestu živice na skutočnej vzorke

Stránka produktu uvádza infúziu živice, vákuové vrecovanie a kompozitné kladenie ako potenciálne procesy. V dopyte špecifikujte skutočnú živicu, spôsob manipulácie a harmonogram vytvrdzovania. Na skúšobnom diele skontrolujte presýtenie oboch typov priadze, zachytený vzduch na prekríženiach, pohyb počas vrecovania a kvalitu odrezaných koncov. Ak je výkon pri lepení kritický, prediskutujte s dodávateľom akúkoľvek úpravu rozmerov alebo povrchu.

Vytvorte vzorky s navrhovanou pančuchou a výrobným procesom, potom ich porovnajte s kontrolným dielom vyrobeným s rovnakou geometriou a harmonogramom vytvrdzovania. Zaznamenajte hrúbku, hmotnosť a vizuálne pokrytie spolu so všetkými mechanickými výsledkami. Zmena výkonu by sa mala interpretovať s ohľadom na celý laminát vrátane obsahu živice a orientácie ostatných vrstiev.

Udržujte výber materiálu jasný

Uhlíková a aramidová konštrukcia rieši iný výber materiálu než uhlíkový a sklenený oplet. Ak je druhým vláknom v špecifikácii sklolaminát, pozrite si sklolaminátovo-uhlíkovú hybridnú pančuchu a túto konštrukciu vyhodnoťte osobitne. Neprenášajte pomer uhlíka a skla, usporiadanie priadze ani výsledok testu na diel z uhlíka a aramidu.

Podobne prevádzková teplota vytvrdeného kompozitu je určená kompletným laminátom a jeho prostredím, najmä systémom živice. Požiadajte o príslušné informácie o materiáli a potom overte hotový diel oproti jeho skutočným požiadavkám na teplotu a zaťaženie.

Pošlite výkres, z ktorého možno vytvoriť vzorku

Užitočný dopyt identifikuje geometriu dielu, úlohu hybridnej vrstvy a konštrukciu, ktorá sa má testovať. K výkresu priložte nasledujúce informácie:

• Rozsah priemerov tŕňa, skosenia, stupne a hotová pokrytá dĺžka.
• Požadovaný pomer uhlíka k aramidu a základ, na ktorom je vyjadrený.
• Požadované umiestnenie priadze alebo schválený vizuálny vzor, ak je to relevantné.
• Cieľový uhol opletu a inštalovaný priemer použitý ako jeho referencia.
• Živica, spôsob kladenia, harmonogram vytvrdzovania a akákoľvek príprava povrchu.
• Skúšobné množstvo, objem výroby a kontroly použité na akceptáciu vzorky.

Pošlite výkres a procesné poznámky s dopytom na aramidovo-uhlíkovú hybridnú pančuchu. Pred stanovením výrobného opletu schváľte suché lícovanie a vytvrdenú vzorku. To vytvára špecifikáciu viazanú na diel, ktorý skutočne vyrábate, namiesto samotného názvu zmesi vlákien.
