Pletený sklolaminátový návlek: Výber priemeru pre hadice a káble

Hadica môže mať správnu mieru pre návlek na svojom rovnom úseku, ale jej zlisovaný koniec môže byť oveľa širší. Zväzok káblov môže predstavovať opačný problém: návlek prejde cez konektor a potom voľne visí okolo tenšej časti. Výber pleteného sklolaminátového návleku si vyžaduje kontrolu vhodnosti v troch momentoch: pred inštaláciou, počas prechodu najväčším prvkom a po jeho usadení na chránenej časti.

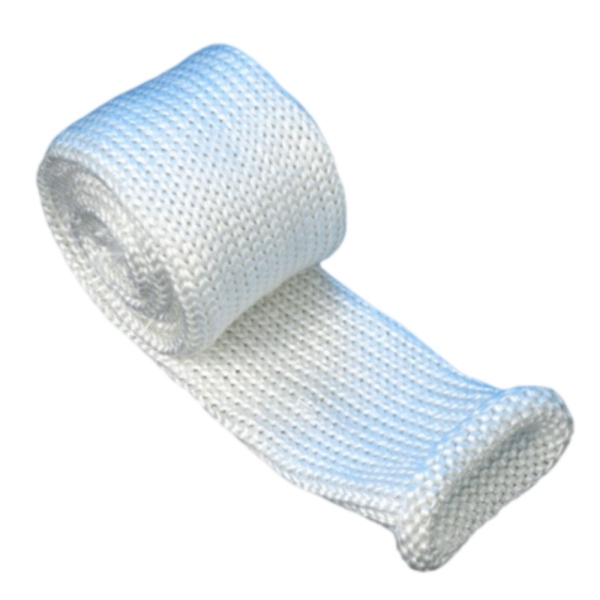

Spoločnosť BSTFLEX ponúka produkt vysokoteplotný pletený sklolaminátový návlek, ktorý je vyrobený z textúrovaných sklolaminátových priadzí a je určený pre priemyselné hadice, káblové zväzky a potrubia. Stránka produktu uvádza menovitý rozsah veľkostí od 13 do 127 mm. Menovitý priemer je užitočným východiskovým bodom, ale vybraný návlek by mal byť vyskúšaný na skutočnej zostave predtým, ako sa stanoví výrobná veľkosť.

Najskôr skontrolujte chránenú časť

Zmerajte vonkajší priemer krytu hadice alebo hotového káblového zväzku v niekoľkých bodoch pozdĺž časti, ktorá potrebuje ochranu. Zahrňte pásku, vonkajší oplet alebo inú trvalú vonkajšiu vrstvu, ak zostáva pod návlekom. V prípade zväzku zaznamenajte najväčší priemer po tom, čo boli vodiče zviazané do výrobného usporiadania. Voľná sada vodičov na stole môže poskytnúť zavádzajúco malý údaj.

Poznačte si dĺžku, ktorú treba pokryť, a trasu cez prípadné konzoly alebo tesné ohyby. Na ohybe môže textilná trubica zmeniť tvar a odhaliť o niečo viac jednej strany ako na rovnej vzore. Ak rukáv musí zotrvať v pevnej pozícii, zatiaľ čo sa hadica ohýba, zahrňte pracovný pohyb do skúšky lícovania.

Potom skontrolujte prekážku pri inštalácii

Vymenujte všetky prvky, cez ktoré musí rukáv prejsť: lisovacie objímky, telá konektorov, odľahčenia ťahu, zástrčky a lokálne vyvedenia káblov. Zmerajte najväčší vonkajší obrys, nielen priemer hadice alebo menovité označenie konektora. V prípade nepravidelného dielu pošlite fotografiu alebo výkres spolu s jeho najširším rozmerom.

Inštalačná sekvencia môže vyriešiť problém, ktorý väčšia puzdrová hadica nedokáže. Ak sa puzdro pridá pred pripojením koncovky alebo tvarovky, hotový konektor cez ňu nemusí prechádzať. Ak je montáž už dokončená, otestujte vzorku cez hotový koniec. Nepožičiavajte si údaj o rozopnutí z iného pleteného alebo tkaného výrobku; vyžiadajte si informácie o použiteľnom otvore pre presnú konštrukciu a priemer, o ktorom uvažujete.

Skontrolujte puzdro po jeho vteiahnutí na miesto

Keď vzorka prejde cez najväčší prvok, skontrolujte jej usadenie na menšom chránenom úseku. Skontrolujte pokrčenie v blízkosti konca, viditeľné medzery v krytí v ohybe, zachytené slučky a zmenu dĺžky po inštalácii. Označte zamýšľané koncové miesta na zostave a zmerajte vzorku znova, keď je na mieste. To je spoľahlivejší základ pre reznú dĺžku ako meranie nepoužitého puzdra položeného na plocho.

Vyskúšajte skutočnú metódu rezania a konečnej úpravy koncov na vzorke. Kupujúci by mal odsúhlasiť prijateľný vzhľad odrezaného konca a akúkoľvek metódu zaistenia pred zadaním predrezaných výrobných kusov. Nechránený odrezaný koniec, svorkou zaistený koniec a koniec vo vnútri iného komponentu môžu vyžadovať rôzne prídavky.

Oddeľte tepelnú ochranu od elektrickej izolácie

Pre tepelnú ochranu povedzte dodávateľovi teplotu v mieste umiestnenia návleku, či teplo pochádza z kontaktu alebo z blízkeho zdroja a ako dlho expozícia trvá. Stránka produktu uvádza údaj o teplote, ale pri projekte s prísnym limitom by ste mali požiadať o skúšobnú metódu a aktuálne údaje pre dodanú konštrukciu. Skontrolujte tiež teplotné limity krytu hadície, káblovej izolácie a všetkých koncových prvkov v kompletnej zostave.

Pri elektrotechnických prácach uveďte, či je sklolaminátová puzdro dodatočnou tepelnou bariérou na izolovanom vodiči, alebo sa od neho očakáva, že prispeje ku kvalifikovanému izolačnému systému. Ak sa vyžaduje elektrický výkon, vyžiadajte si príslušné dielektrické údaje a podmienky testovania. Všeobecné vyhlásenie o sklolamináte nepriraďuje menovité napätie každému priemeru puzdra.

Uchovávajte pletené a opletané možnosti na samostatných špecifikáciách

Konštrukcia ovplyvňuje strih, správanie a to, ako sa rukáv správa pri ohnutí. Ak projekt vyžaduje opletenie namiesto pleteniny, skontrolujteopletená objímka zo sklených vlákien ako samostatný produkt. Jeho materiál, konštrukcia steny, rozsah veľkostí a testovacie požiadavky si vyžadujú vlastné posúdenie. Skúška jednej objímky neschvaľuje druhú.

Praktická žiadosť o vzorku

Pošlite jednu fotografiu alebo výkres hotovej zostavy hadice alebo kábla so štyrmi označenými mierami: maximálny vonkajší priemer chránenej dráhy, najširší inštalačný prvok, požadovaná krytá dĺžka a najmenšia dostupná vôľa okolo trasy. Pridajte postup montáže, očakávaný pohyb a požiadavku na teplo alebo elektrinu. Požiadajte o vzorku navrhnutej pletenej objímky a zaznamenajte, či prejde skúškou lícovania, sedí správne na dráhe a pokrýva celú časť po inštalácii.

Po dokončení týchto kontrol si v ponuke vyžiadajte zvolený nominálny vnútorný priemer, jeho toleranciu alebo rozsah použiteľného priemeru, dohodnutú dĺžku rezu, formát balenia a aktuálne údaje o výkone. Pošlite namerané hodnoty a žiadosť o vzorku prostredníctvom stránky produktu pletená sklolaminátová hadica.
