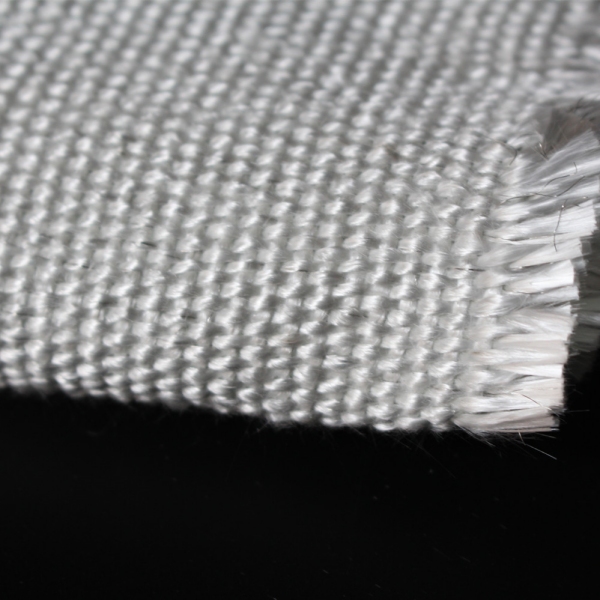

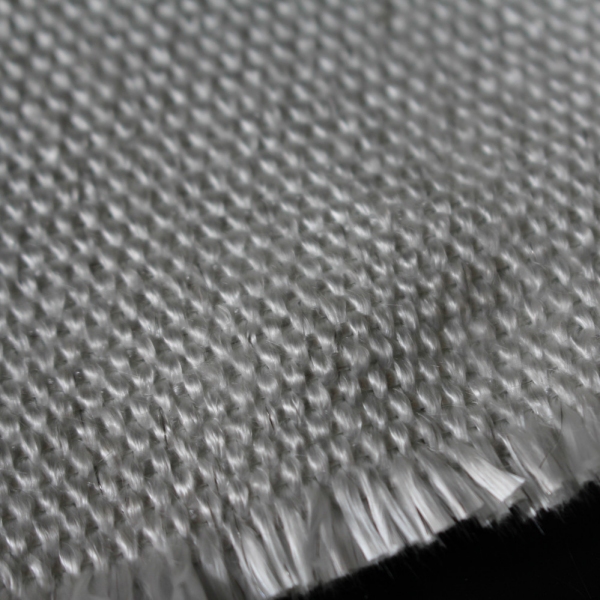

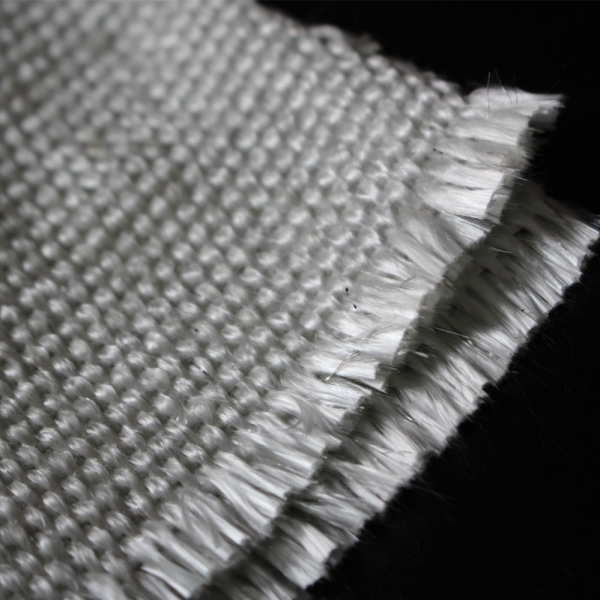

Sklolaminátová tkanina s vloženým drôtom je tkaný vysokoteplotný textil, v ktorom je do sklolaminátových priadzí vpletený drôt z nehrdzavejúcej ocele na zlepšenie mechanickej výstuže a tvarovej stability. Vyberá sa vtedy, keď obyčajná sklolaminátová tkanina nemusí poskytovať dostatočnú oporu na opakovanú manipuláciu, vertikálnu inštaláciu, vibrácie alebo spracovanie na náročné priemyselné komponenty.
Drôt nenahrádza sklolaminát a nemení materiál na kovovú sieťku. Sklolaminát zostáva hlavným tepelným textilom, zatiaľ čo vložený drôt poskytuje dodatočný výstužný prvok v rámci väzby.
Spoločnosť BSTFLEX dodáva Vysokoteplotná sklolaminátová tkanina s vloženým drôtom na priemyselnú izoláciu, ochranu pri zváraní, tepelné bariéry, tesnenia, upchávky a vyrobené výrobky na ochranu pred teplo. Aktuálny popis produktu identifikuje výstuž z drôtu z nehrdzavejúcej ocele a tepelnú odolnosť nad 1000 °F / 538 °C, v závislosti od zvolenej konštrukcie a podmienok použitia.
Sklolaminátová tkanina s vloženým drôtom sa vyrába tkaním sklolaminátových priadzí s kovovou výstužou začlenenou do vybraných smerov priadze. V závislosti od konštrukcie sa drôt z nehrdzavejúcej ocele môže spájať so sklolaminátovou priadzou v smere útku, začleniť do iného definovaného vzoru alebo použiť podľa návrhu tkaniny špecifického pre zákazníka.
Termíny používané priemyselnými kupujúcimi zahŕňajú:
Tieto popisy identifikujú materiálovú rodinu namiesto jednej univerzálnej špecifikácie. Kupujúci by mali potvrdiť zliatinu drôtu, smer výstuže, základnú tkaninu, väzbu, konečnú hmotnosť, hrúbku a teplotnú triedu presného ponúkaného stupňa.
Hlavným účelom vloženého drôtu je mechanická výstuž. Môže pomôcť tkanine udržať tvar a odolávať skresleniu tam, kde je tkanina zavesená, opakovane prenášaná alebo integrovaná do vyrobeného tepelného komponentu.
V závislosti od dizajnu tkaniny a metódy testovania môže výstuž drôtom prispieť k:
Tieto výhody by sa mali potvrdiť z údajov špecifických pre danú triedu. Prítomnosť samotného drôtu nezaručuje garantovanú pevnosť v ťahu, pevnosť v roztrhnutí ani životnosť.
Niekoľko chýb pri nákupe nastáva vtedy, keď sa slovo „vystužený“ interpretuje príliš široko.
Prípustná teplota tkaniny závisí od zloženia sklolaminátu, konštrukcie priadze, povrchovej úpravy, zliatiny drôtu a kompletného dizajnu textilu. Výstuž z nehrdzavejúcej ocele môže pomôcť tkanine udržať mechanickú oporu, ale nevytvára univerzálne zvýšenie kontinuálnej prevádzkovej teploty.
Dve sklolaminátové tkaniny vystužené drôtom môžu mať rôzne teplotné triedy, pretože ich základné tkaniny, úpravy a kritériá prijatia sú odlišné.
Sklolaminát s vloženým drôtom je stále tkaný textil. Plyn môže prechádzať cez väzbu, švy, rezané hrany a upevňovacie otvory, pokiaľ nie je začlenená samostatná kvalifikovaná bariéra alebo povlak.
Výstuž z nehrdzavejúcej ocele neposkytuje odolnosť voči vode. Vonkajšie alebo mokré aplikácie môžu vyžadovať samostatnú silikónovú, PTFE alebo inú vhodnú vonkajšú vrstvu zvolenú pre dané prostredie.
Vložený drôt a pletená sieťovina z nehrdzavejúcej ocele sú rôzne konštrukcie. Tkanina s vloženým drôtom obsahuje výstuž v rámci tkaného textilu. Samostatná sieťovina sa môže pridať k odnímateľnému izolačnému krytu alebo tepelnej zostave, kde sa vyžaduje dodatočná ochrana horúcej strany, zachovanie tvaru alebo mechanická opora.
Tepelne odolná tkanina nie je automaticky certifikovaná pre každú zváraciu prikrývku, požiarnu clonu alebo aplikáciu na ochranu života. Hotový výrobok musí spĺňať požadované kritériá expozície, inštalácie a testovania.
| Faktor výberu | Obyčajná sklolaminátová tkanina | Sklolaminátová tkanina s vloženým drôtom |
|---|---|---|
| Základná konštrukcia | Tkané sklenené priadze | Tkané sklenené priadze s definovanou kovovou výstužou |
| Hlavná výhoda | Flexibilný tepelný textil s rôznorodým priemyselným využitím | Dodatočná mechanická podpora a rozmerová stabilita |
| Vertikálna inštalácia | Vhodné, ak sú vybraný typ a spôsob podpory adekvátne | Často sa posudzuje tam, kde je žiaduca dodatočná konštrukčná podpora |
| Opakovaná manipulácia | Závisí od hmotnosti tkaniny, väzby a povrchovej úpravy | Drôt môže pomôcť podporiť textil, ale švy a povlak stále rozhodujú o odolnosti |
| Teplotná odolnosť | Špecifické pre danú triedu | Špecifické pre danú triedu; drôt nevytvára jednu univerzálnu vyššiu hodnotu |
| Bariéra proti plynu alebo vode | Nezabezpečuje sa nechránenou väzbou | Nezabezpečuje sa vloženým drôtom |
| Výroba | Vo všeobecnosti jednoduchšie na rezanie a šitie | Môže si vyžadovať upravené rezné nástroje, návrh švov a postupy manipulácie |
Obyčajné sklené vlákno zostáva vhodné pre mnohé izolačné a tepelno-ochranné aplikácie. Vystuženie drôtom by sa malo zvoliť vtedy, keď pridaná mechanická podpora slúži na definovanú funkciu, a nie len preto, že „vystužený“ znie pevnejšie.
Tieto materiály sa z času na čas zamieňajú, pretože oba obsahujú kovovú výstuž.
Tkanina zo sklených vlákien s vloženým drôtom je tkaný textil, v ktorom je drôt zakomponovaný do priadzí zo sklených vlákien. Zostáva tkaninou, ktorú možno rezat, šiť a tvarovať do flexibilných komponentov.
Drôtené pletivo z nehrdzavejúcej ocele je samostatná kovová štruktúra. V odnímateľných izolačných systémoch môže pletivo chrániť horúcu stranu, zadržiavať izoláciu alebo poskytovať tvarovú podporu. Zvyčajne pridáva viac kovového obsahu, tuhosti a hmotnosti ako textília s vloženým drôtom.
| Požiadavka | Vložený drôt v tkanine zo sklených vlákien | Samostatné pletivo z nehrdzavejúcej ocele |
|---|---|---|
| Flexibilná tkaná tepelná vrstva | Áno | Nie; ide o samostatný kovový podporný materiál |
| Rezanie a šitie do látkových panelov | Možné s vhodnými nástrojmi a metódami | Zvyčajne pripojené alebo vytvorené samostatne |
| Dodatočná mechanická ochrana horúcej strany | Mierny, v závislosti od konštrukcie | Často sa vyberá, keď sa vyžaduje silnejšia kovová ochrana |
| Objem a tuhosť | Nižšia ako pri samostatnej sieťovine v mnohých konštrukciách | Všeobecne vyššia a závislá od štýlu pletiva |
| Náhrada za izoláciu | Nie | Nie |
Tieto dva materiály možno použiť aj spoločne, keď zostava vyžaduje zároveň vystuženú textilnú vrstvu a samostatnú kovovú ochranu.
Aktuálny popis produktu BSTFLEX p225 uvádza odolnosť nad 1000 °F / 538 °C. Túto teplotu by ste mali aplikovať na identifikovanú štruktúru produktu a overiť ju oproti skutočným prevádzkovým podmienkam.
Nepredpokladajte, že každá sklolaminátová tkanina vystužená drôtom má rovnaké hodnotenie. Zverejnené priemyselné triedy sa môžu líšiť z dôvodu:
Samotný drôt môže zostať prítomný aj potom, čo sklolaminát stratil časť svojho pôvodného mechanického výkonu. To neznamená, že tkanina stále plní svoju požadovanú funkciu. Výber teploty by mal vychádzať z kompletnej textílie a vlastností, ktoré sa musia zachovať počas expozície a po nej.
Nepretržitá prevádzková teplota sa vzťahuje na dlhodobú prevádzku za definovaných podmienok. Krátkodobá teplota je samostatná dočasná expozícia a mala by vždy zahŕňať povolené trvanie.
Pre každú aplikáciu blízko horného teplotného rozsahu špecifikujte:
Textília, ktorá zostane v jednom kuse pokrátkej tepelnej udalosti, nemusí si zachovať flexibilitu alebo pevnosť potrebnú pre opakovanú prevádzku.
Sklolaminátová tkanina s drôtenou vložkou sa môže použiť vo zváracích závesoch, zábranách proti iskrám a tepelných prikrývkach, kde je užitočná dodatočná textilná opora. Zvolená trieda sa stále musí zhodovať so skutočnou expozíciou iskrami, zváracím rozstrekom, troskou, sálavým teplom a priamym plameňom.
Vertikálne závesy a horizontálne prikrývky čelia rôznym tepelným zaťaženiam. Vertikálna bariéra umožňuje mnohým časticiam odpadnúť, zatiaľ čo horizontálna prikrývka môže zadržať horúci materiál na jednom mieste.
Hotové výrobky by mali byť vybrané z Ochrana priestoru na zváranie a spájkovanie rozsah podľa procesu horúcich prác a požadovanej kvalifikácie.
Sklolaminát vystužený drôtom môže slúžiť ako vnútorná vrstva na horúcej strane, výstužná tkanina alebo vrstva zadržiavajúca izoláciu v odnímateľných krytoch. Môže byť užitočný tam, kde vibrácie, opakované demontáže alebo lokálne mechanické namáhanie robia dodatočnú podporu tkaniny žiaducou.
Nemal by sa automaticky používať ako vonkajší kryt proti poveternostným vplyvom. Pre vonkajší plášť možno zvoliť vhodný sklolaminát potiahnutý silikónom alebo iný environmentálny povrch, ak sú dôležité vlhkosť, olej a vonkajšie vystavenie.
Informácie o kompletných vyrobených systémoch nájdete v kategórii Odnímateľné izolačné prikrývky.
Sklolaminát s vložkou z drôtu sa môže použiť ako výstužná alebo tepelná textilná vrstva vo viacerých vrstvách kompenzátora. Jeho úloha musí byť definovaná na konštrukčnom výkrese.
Samotný materiál neurčuje:
Tieto vlastnosti závisia od kompletného pásu, bariérových vrstiev, izolácie, švov, svoriek, prietokovej vložky a inštalovanej geometrie. Pozrite si stránku Nekovový látkový kompenzátor, kde nájdete požiadavky na kompletnú zostavu.
Sklolaminátová tkanina vystužená drôtom sa môže použiť ako komponent vo vysokoteplotných tesneniach, upchávkach, profiloch v tvare pulca a vyrobených tesniacich systémoch, kde si textília musí zachovať tvar okolo jadra alebo tesniacej štruktúry.
Výkon konečného tesnenia závisí od stlačenia, materiálu jadra, konštrukcie okrajov, šijacej nite, stavu povrchu a teploty a tlaku aplikácie.
Tkanina môže obaliť alebo zakryť izoláciu okolo potrubí, nádrží, strojov a procesných zariadení. Výstuž drôtom môže byť užitočná tam, kde je tkanina zavesená zvisle alebo vystavená vibráciám a opakovanej údržbe.
Samotná tkanina nie je náhradou za objemnú izoláciu. Požadované zníženie tepelných strát a povrchová teplota závisia od celého izolačného systému.
Tkanina s vložkou z drôtu sa môže hodnotiť pre priemyselné tepelné clony a bariéry, ktoré vyžadujú dodatočnú rozmerovú podporu. Ak je clona súčasťou regulovaného požiarneho alebo dymového systému, kompletný produkt musí spĺňať príslušné požiadavky na testovanie a inštaláciu na úrovni systému.
Vloženie drôtu je možné kombinovať s rôznymi konštrukciami sklolaminátovej priadze.
Vláknitá sklolaminátová tkanina vo všeobecnosti poskytuje hladší, hustejší tkaný povrch a nižší objem pre danú konštrukciu. Môže byť zvolená na výstuž, tesnenie, clony a vyrobené bariéry.
Textúrou upravená sklolaminátová tkanina využíva objemné priadze, ktoré vytvárajú väčšiu hrúbku a izolačnejšiu textilnú štruktúru. Výstuž drôtom sa môže pridať tam, kde hrubšia tkanina potrebuje aj mechanickú podporu.
Kupujúci by sa nemali spoliehať iba na slovné spojenie „vložený drôt“. Typ priadze ovplyvňuje hrúbku, pórovitosť, flexibilitu, hmotnosť, manipuláciu a tepelné správanie.
Sklolaminát s vložkou z drôtu sa môže dodávať neupravený, tepelne upravený alebo kombinovaný s povrchovou úpravou. Každá verzia slúži na inú požiadavku nákupu.
| Konštrukcia | Prečo by mohla byť zvolená | Čo je potrebné potvrdiť |
|---|---|---|
| Sklolaminát s vloženým hladkým drôtom | Vystužený tkaný tepelný textil bez polymérneho povlaku | Základná tkanina, drôtená konštrukcia, správanie pri strapkaní a teplotná odolnosť |
| Tepelne upravený sklolaminát vystužený drôtom | Znížený obsah zvyškov po organickom spracovaní a upravené manipulačné vlastnosti | Spôsob úpravy, tuhosť, požiadavky na dym alebo uvoľňovanie plynov a presné údaje o teplote |
| Sklolaminát vystužený drôtom ošetrený vermikulitom | Vyššia ochrana pred teplom a oderom | Nepretržitá a špičková teplota, hmotnosť úpravy a flexibilita po vystavení vplyvom |
| Polymérom potiahnutý vystužený sklolaminát | Ochrana povrchu, ako je odolnosť voči vlhkosti, oderu alebo vplyvom prostredia | Chémia povlaku a teplotný limit hotového kompozitu |
Povlak sa môže stať teplotne obmedzujúcou zložkou hotovej tkaniny. Na výrobok potiahnutý polymérom neaplikujte hodnotenie pre holý sklolaminát.
Vložený drôt ovplyvňuje výrobu. Rezné nástroje, výber ihly a konštrukcia švov sa môžu musieť upraviť v porovnaní s obyčajnou sklolaminátovou tkaninou.
Pred začatím výroby vyhodnoťte:
Rezné hrany by mali byť upravené podľa dizajnu vyrábaného produktu. Vyčnievajúci kovový koniec môže predstavovať riziko pri manipulácii alebo poškodiť susednú vrstvu.
Reprezentatívna ušitá vzorka je užitočnejšia ako plochý vzorkovník, keď konečný produkt obsahuje tesné krivky, preložené okraje, uzávery alebo opakovaný pohyb.
Podobné názvy produktov nezaručujú rovnaký výkon. Požiadajte dodávateľov o cenovú ponuku na základe rovnakej špecifikácie.
| Položka porovnania | Informácie na vyžiadanie |
|---|---|
| Sklolaminátová priadza | Vláknitá alebo textúrovaná konštrukcia a príslušné podrobnosti o priadzi |
| Drôtená výstuž | Zliatina, priemer drôtu tam, kde je to potrebné, umiestnenie a smer výstuže |
| Väzba | Plátnová, keper, satén alebo iná špecifikovanákonštrukcia |
| Hmotnosť tkaniny | Nominálna hotová hmotnosť a tolerancia |
| Hrúbka | Menovitá hrúbka, tolerancia a metóda merania |
| Šírka | Použiteľná šírka rolky a prídavok na okraj |
| Teplota | Nepretržité a krátkodobé menovité hodnoty s podmienkami expozície |
| Mechanické údaje | Relevantné hodnoty pevnosti v ťahu, odolnosti proti roztrhnutiu alebo rozmerovej stálosti a skúšobné metódy |
| Povrchová úprava | Tepelné spracovanie, povlak alebo iná konečná úprava |
| Požiadavky na spracovanie | Rezanie, šitie, úprava okrajov a schválená niť |
Ak dodávateľ poskytuje iba maximálnu teplotu a fotografiu, špecifikácia nie je dostatočne úplná na kontrolovanú náhradu OEM.
Dodatočný obsah kovu môže zvýšiť hmotnosť, tuhosť a obtiažnosť spracovania. Vhodná úroveň vystuženia závisí od použitia.
Drôt môže tolerovať podmienky, ktoré sklenená priadza, úprava alebo povlak nezvládnu. Ohodnoťte kompletnú textíliu, nie komponent s najvyššou odolnosťou voči teplote.
Drôt umiestnený v jednom smere priadze nemusí rovnomerne vystužovať textíliu v oboch smeroch. Orientácia rezu a zaťaženia by mala byť identifikovaná.
Tieto materiály poskytujú rôzne úrovne a formy mechanickej ochrany. Náhrada sa musí posúdiť v rámci kompletnej zostavy.
Rovnaká konečná hmotnosť môže byť výsledkom rôznych kombinácií skleného vlákna, drôtu a povlaku. Hmotnosť sa musí posudzovať spolu s konštrukciou.
| Položka dopytu | Požadované informácie |
|---|---|
| Aplikácia | Zváracia záclona, izolačný plášť, kompenzátor, tesnenie, tepelná bariéra alebo iné použitie |
| Forma dodania | Rolovaná textília, narezané panely, ušitý dielalebo hotová zostava |
| Teplota | Normálna teplota na textílii, špičková teplota, trvanie a frekvencia |
| Mechanické zaťaženie | Vertikálne zavesenie, vibrácie, opakovaná manipulácia, ohýbanie alebo stláčanie |
| Konštrukcia textílie | Vláknité alebo textúrované sklené vlákno, väzba, typ drôtu a smer vystuženia |
| Rozmery | Hrúbka, hmotnosť, využiteľná šírka, dĺžka rolky a tolerancia |
| Povrchová úprava | Hladká, tepelne upravená, vermikulitom upravená alebo iná špecifikovaná úprava |
| Výroba | Požiadavky na rezanie, šitie, švy, otvory, úpravu okrajov a nite |
| Prostredie | Vystavenie vlhkosti, oleju, chemikáliám, oderu, poveternostným vplyvom a čisteniu |
| Dokumentácia | Technické údaje, záznamy o kontrole, schválenie vzorky a požadované skúšky |
| Množstvo | Vzorka, prototyp, množstvo pre projekt alebo opakovaný dopyt OEM |
Je navrhnutá tak, aby poskytovala dodatočnú mechanickú výstuž a rozmerovú podporu, ale miera zlepšenia závisí od základnej tkaniny, konštrukcie drôtu, smeru výstuže a metódy skúšania. Porovnávajte údaje pre konkrétnu triedu namiesto spoliehania sa na slovo „vystužené“.
Nie automaticky. Teplotnú odolnosť určuje kompletná konštrukcia tkaniny. Drôt môže zlepšiť mechanickú podporu, ale nevytvára univerzálne vyššiu teplotnú triedu.
Nie. Tkanina s vložkou z drôtu je tkaný textil zo sklených vlákien obsahujúci kovovú výstuž. Drôtené pletivo je samostatná kovová štruktúra a môže byť pridané ako ďalšia vrstva v zostave izolácie alebo tepelnej ochrany.
Áno, vhodné triedy možno rezať a šiť, ale vložený drôt môže ovplyvniť rezné nástroje, opotrebovanie ihiel, hrúbku švov a úpravu okrajov. Odporúča sa výrobná skúška.
Môže slúžiť ako výstužná alebo tepelná textilná vrstva vo viacvrstvovej dilatačnej škáre. Kompletná škára si stále vyžaduje samostatné posúdenie pohybu, tlaku, chémie plynov, úniku a konštrukcie pripojenia.
Môže sa použiť vo vhodných zváracích závesoch, dekách a zábranách. Výber musí brať do úvahy iskry, rozstrek, strusku, orientáciu a požadovanú kvalifikáciu namiesto samotnej teploty.
Vložený drôt neposkytuje odolnosť voči poveternostným vplyvom. Vonkajšie aplikácie si môžu vyžadovať vhodný náter alebo samostatný ochranný kryt.
Porovnajte priadzu zo sklených vlákien, zliatinu drôtu a jej umiestnenie, väzbu, hmotnosť, hrúbku, šírku, teplotnú triedu, údaje o mechanických skúškach, úpravu a požiadavky na výrobu.
BSTFLEX dodáva High Temperature Fiberglass Woven Fabric with Wire Insert na priemyselnú tepelnú ochranu a výrobu pre OEM. Pošlite prevádzkovú teplotu, mechanické zaťaženie, požadovanú konštrukciu, hrúbku, šírku, množstvo a finálnu aplikáciu.
Ak sa tkanina použije vo zváracej deke, izolačnom kryte alebo dilatačnej škáre, priložte výkres zostavy a identifikujte úlohu vystuženej vrstvy. Ďalšie možnosti materiálov sú k dispozícii v ponuke High Temperature Fabric.
Kontaktujte spoločnosť BSTFLEX pre výber materiálu, posúdenie vzoriek a podporu pri cenovej ponuke. Uveďte, či ide o dopyt po materiáli v kotúčoch, narezaných paneloch, šitých komponentoch alebo kompletnom vyrobenom výrobku.
