Rýchla odpoveď

Ak chcete určiť veľkosť tesnenia zo sklenených vlákien, zaznamenajte čistú šírku drážky, hĺbku drážky, medzeru pri zatvorených dverách, polomer rohu a celkovú dĺžku osi. Potom vyberte okrúhle alebo štvorcové lanko, ktorého hotová konštrukcia môže obsadiť tento priestor pri stlačení schválenom výrobcom. Príliš malé lanko môže zanechať miesto úniku; príliš veľké lanko môže zabrániť zatvoreniu dverí alebo trvalo stlačiť opletenie.

Neexistuje žiadne jediné nadrozmerné percento alebo percento stlačenia, ktoré by platilo pre každé opletené lanko. Hustota, vzor opletu, jadro, povlak, výstuž a geometria dverí môžu zmeniť správanie dvoch laniek s rovnakým nominálnym priemerom.

Prečo meranie odstráneného lanka nestačí

Staré tesnenie je užitočné ako referencia, ale nie je to spoľahlivý hlavný rozmer. Mohlo stratiť pružnosť, absorbovať zvyšky procesov, natiahnuť sa počas vyberania alebo nadobudnúť trvalý obdĺžnikový tvar vo vnútri kanála. Meranie iba najširšej sploštenej strany môže viesť k nadrozmernej náhrade. Meranie iba najtenšej stlačenej časti môže viesť k poddimenzovanej náhrade.

Pri údržbárskych prácach si ponechajte odstránené tesnenie a pred likvidáciou ho odfotografujte. Zaznamenajte jeho profil, pozíciu spoja, smer inštalácie a akúkoľvek lokálnu poruchu. Použite tieto pozorovania spolu s meraniami z vyčistenej kovovej drážky.

Pre nový dizajn dverí vychádzajte z výkresu a reprezentatívnej vzorky uzáveru. Dodávateľ musí pochopiť zadržiavaciu drážku aj vzdialenosť, ktorá je k dispozícii, keď sú dvere úplne zatvorené.

Päť meraní potrebných na určenie veľkosti tesnenia z lanka

Pred zvolením priemeru lanka zmerajte drážku

1. Zaistite bezpečnosť zariadenia. Izolujte pec, kotol, nechajte ho vychladnúť a pred otvorením alebo odstránením dverí dodržujte postup uzamknutia na pracovisku.
2. Staré tesnenie starostlivo odstráňte. Ponechajte si reprezentatívnu časť a poznačte si, či bolo prilepené, mechanicky zaistené alebo jednoducho zatlačené do drážky.
3. Vyčistite kanál. Staré lepidlo, okraje a zhutnené vlákno môžu zmenšiť použiteľnú šírku a hĺbku. Zmerajte kovovú drážku namiesto zvyškov.
4. Vykonajte odčítania vo viacerých pozíciách. Porovnajte rovné strany, rohy, oblasti pántov a stranu západky. Namiesto hlásenia iba jedného pohodlného odčítania zaznamenajte najmenšie a najväčšie hodnoty.
5. Skontrolujte protiľahlý povrch. Hľadajte skreslenie, eróziu, opravy zváraním, uvoľnené pánty a nerovnomernú silu západky. Nové lanko nemôže kompenzovať každú mechanickú chybu.
6. Pošlite nákres alebo označené fotografie.Priečny rez zobrazujúci šírku, hĺbku, medzeru a smer zatvárania je užitočnejší ako priemer lana uvedený bez kontextu.

Ako vyhodnotiť stlačenie bez použitia univerzálneho percenta

Stlačenie je zmenšenie voľnej výšky lana pri zatvorení spoja. Možno ho vyjadriť ako:

Stlačenie (%) = (voľná výška tesnenia − inštalovaná výška tesnenia) ÷ voľná výška tesnenia × 100

V prípade lana zaisteného v drážke by voľná výška tesnenia mala opisovať skutočnú výšku, ktorá pôsobí na dosadaciu plochu po usadení lana. Nie je vždy totožná s katalógovým priemerom. Inštalovaná výška tesnenia je dostupný priestor v tej istej tesniacej línii, keď sú dvere úplne zatvorené.

Tento výpočet opisuje几何; neurčuje prijateľný limit. Požiadajte dodávateľa o potvrdenie povoleného rozsahu stlačenia pre presnú ponukovo posudzovanú konštrukciu. Stredne hustý okrúhly výplet, hustý štvorcový výplet, mäkké pletené lano a potiahnuté lano môžu vyprodukovať veľmi odlišné zatváracie sily pri rovnakom menovitom percente.

Ak sú dvere už v prevádzke, krátka vzorková skúška je často spoľahlivejšia ako použitie všeobecného internetového vzorca. Skúška by mala potvrdiť, že lano zostáva usadené, dvere sa zatvárajú bez nadmernej sily a kontakt je súvislý po celom obvode.

Okrúhle pletené lano alebo štvorcové pletené lano?

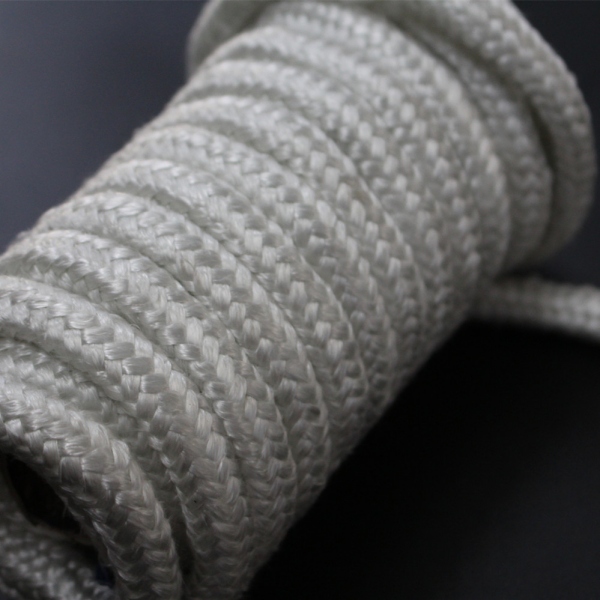

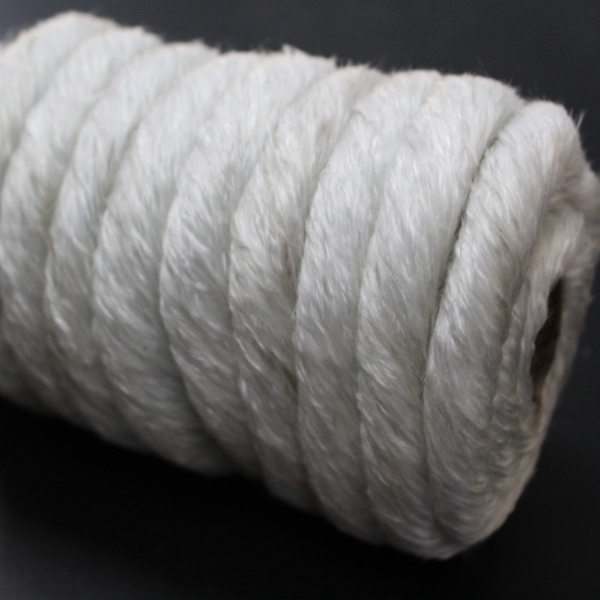

Okrúhle pletené sklenolovité lano

Okrúhly profil je praktickým východiskovým bodom pre drážky s polomerom, zakrivené tesniace dráhy a kanáliky navrhnuté na udržanie kruhového lana. Dokáže kopírovať rohy a nepravidelné dráhy, pričom pletená konštrukcia poskytuje stabilnejší povrch ako voľne stočené lano.

Pre tento profil si pozrite stránku produktu sklenené vlákno okrúhle pletené lano. V dopyte uveďte požadovaný priemer, konštrukciu, dĺžku, prevádzkové podmienky a rozmery drážky namiesto vyžiadania iba „štandardného sklolaminátového lana“.

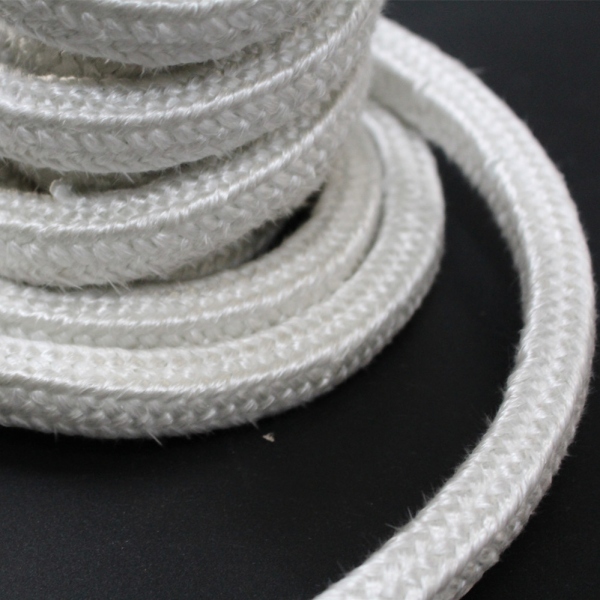

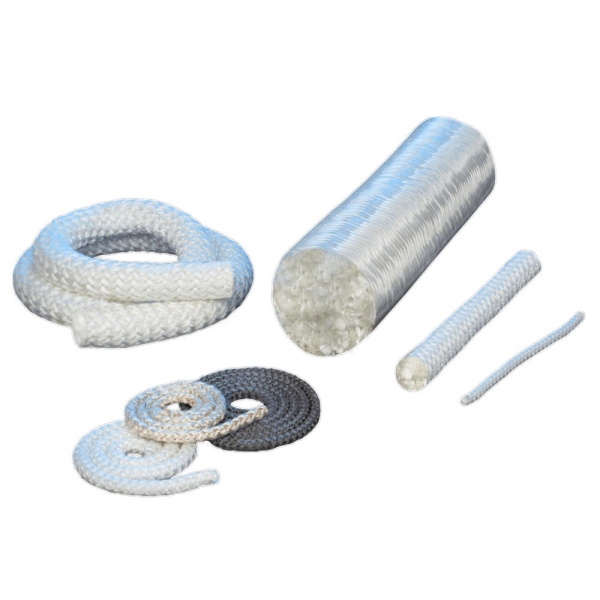

Štvorcové pletené sklenolovité lano

Štvorcový profil poskytuje ploché kontaktné plochy a môže sedieť predvídateľnejšie v obdĺžnikovom kanáliku. Môže byť vhodný tam, kde sú šírka a hĺbka drážky riadené samostatne alebo kde má okrúhle lano tendenciu otáčať sa alebo zanechávať nevyužitý priestor v rohoch kanálika.

Pre prierez s plochými stranami porovnajte sklenené vlákno štvorcové pletené lano. Nenahrádzajte rovnaké menovité rozmery bez kontroly inštalovaného objemu, hustoty a požadovanej zatváracej sily.

Hustota výpletu mení usadenie

Menovitá veľkosť úplne neopisuje lanové tesnenie. Hustota výpletu a vnútorná konštrukcia ovplyvňujú, ako ľahko sa lano ohýba, do akej miery sa roztahuje do šírky a akou silou tlačí späť proti dverám.

• Mäkšia konštrukcia:jednoduchšie sa prispôsobuje nepravidelným povrchom, ale môže vyžadovať väčšiu oporu a ľahšie sa dá nadmerne stlačiť.
• Hustejší výplet:rozmerovo stabilnejší a odolnejší voči poškodeniu pri manipulácii, ale vo všeobecnosti vyžaduje presnejšiu drážku a väčšiu zatváraciu silu.
• Konštrukcia jadra:pevné vláknové jadro, dutá konštrukcia alebo vystužené jadro mení tvarovú pamäť a polomer ohybu.
• Povrchová úprava:povlaky môžu zmeniť trenie, tuhosť, stlačiteľnosť a odolnosť voči médiám.

Pre opakované objednávky OEM by schválená vzorka mala definovať viac než len vonkajšie rozmery. Zaznamenajte konštrukciu produktu, hmotnosť na jednotku dĺžky alebo dohodnutú kontrolu hustoty, rozmerovú toleranciu a referenciu schválenia vzorky.

Kedy by sa malo vyhodnotiť potiahnuté lano

Nepotiahnuté sklolaminátové lano je vhodné pre mnohé aplikácie suchého statického tepelného tesnenia. Potiahnutá konštrukcia sa môže zvážiť vtedy, keď kupujúci potrebuje znížené štiepenie povrchu, hladší inštalációs povrch alebo dodatočnú odolnosť voči špecifikovanému procesnému médiu.

Silikónovým kaučukom potiahnuté sklolaminátové lanoje samostatná konštrukcia a nemalo by sa považovať za zameniteľnú farebnú variáciu. Povlak mení celú zostavu, preto je nutné opätovne skontrolovať teplotu, médiá, tlak, tuhosť a stlačenie.

Nepredpokladajte, že povlak robí spoj tesným voči tlaku alebo vhodným pre každú plynukovú, parnú alebo kvapalnú prevádzku. Poskytnite presné médium, koncentráciu, normálny tlak, tlakové výkyvy a vzor expozície na vyhodnotenie.

Výber teploty prichádza po geometrii

Správne dimenzované tesnenie môže stále zlyhať, ak sa materiál používa nad rámec schválených pracovných podmienok. Poskytnite teplotu v mieste tesnenia, nielen nastavenú teplotu pece alebo teplotu komory pece. Zahrňte normálnu nepretržitú teplotu, špičkovú teplotu, trvanie špičky a frekvenciu tepelných cyklov.

Použite dokumentovanú nepretržitú pracovnú teplotu hotovej konštrukcie lana. Teplota klasifikácie vlákien, bod topenia a krátkodobá špičková expozícia sú rôzne hodnoty. Lepidlo, povlak, šijacia priadza, výstuž alebo blízka kovová príchytka sa môžu stať limitujúcim komponentom.

Ak je overená požiadavka na teplotu mimo rozsahu vybranej sklolaminátovej konštrukcie, porovnajte rodiny materiálov v časti Sklolaminátové lano vs lano z keramických vlákien: Ako si vybrať vysokoteplotné tesnenie. To oddelené problém s dimenzovaním od problému s teplotou materiálu.

Ako určiť požadovanú dĺžku tesnenia

Merajte pozdĺž osi vyčistenej drážky cez každý roh. V prípade obdĺžnikových dverí sa nespoliehajte iba na vonkajšiu šírku a výšku dverí, pretože dráha tesnenia môže byť zapustená, zaoblená alebo prerušená kovaním.

Pred objednaním určite miesto spájania. Malo by byť prístupné na montáž a umiestnené podľa koncepcie zariadenia. Uveďte, či sa šnúra dodá ako nepretržitá cievka, dĺžka na cievke, narezaná dĺžka, uzavretá slučka alebo vyrobená zostava.

Počas merania ani inštalácie šnúru naťahujte. Napätie môže zmenšiť jej zjavný priemer a spôsobiť roztiahnutie koncov po zahriatí. Prídavok na rezanie a metóda spájania by sa mali dohodnúť s dodávateľom, pretože závisia od stability opletenia, úpravy koncov a montážneho postupu.

Bežné chyby pri dimenzovaní

• Objednávanie zo stlačeného starého tesnenia: trvalá deformácia zakrýva pôvodný profil a veľkosť.
• Použitie samotnej šírky drážky: šírka neodhaľuje hĺbku drážky ani konečnú medzeru pri zatvorených dverách.
• Výber väčšej šnúry na zastavenie každého úniku: nadmerná veľkosť môže udržiavať dvere otvorené, preťažovať západky alebo stlačiť opletenie.
• Ignorovanie profilu: okrúhla šnúra a hranatá šnúra s rovnakým uvedeným rozmerom nevypĺňajú kanálik rovnakým spôsobom.
• Ignorovanie hustoty: dve šnúry s rovnakými rozmermi môžu vyžadovať inú uzatváraciu silu a vykazovať inú obnovu tvaru.
• Naťahovanie počas inštalácie: šnúra sa môže tenšiť a neskôr sa v mieste spoja stiahnuť.
• Použitie všeobecného pravidla kompresie: zverejnené percentá sa môžu vzťahovať na iný materiál, opletenie, hustotu alebo konštrukciu zariadenia.
• Ignorovanie stavu dverí: zdeformované panely, opotrebované pánty a nerovnomerné západky môžu vytvárať lokálne netesnosti aj pri použití správneho tesnenia.

Prototypová a vstupná kontrola

Pri novom dizajne alebo náhrade bez spoľahlivej pôvodnej špecifikácie schválte reprezentatívnu vzorku pred uvoľnením hromadnej objednávky. Skontrolujte nasledujúce:

• Profil a menovité rozmery pred inštaláciou
• Rozmerová tolerancia a konzistencia po celej dĺžke
• Schopnosť usadiť sa v rovných úsekoch a rohoch bez krútenia
• Sila zatvárania dverí a zapadnutie západky
• Kontakt po celom obvode
• Lícovanie spojov a stabilita koncov
• Stav po kontrolovanom tepelnom cyklovaní
• Prejavy stlačenia, rozstrapkania, stvrdnutia alebo vytiahnutia

Schválenú vzorku šnúry, revíziu výkresu a nákupnú špecifikáciu uchovávajte spolu. Poskytuje to nákupnému, oddeleniu kvality a údržby spoločný referenčný bod pre budúce objednávky.

Kontrolný zoznam pre dopyt (RFQ) na tesnenie zo sklených vlákien

Často kladené otázky

Má byť nové sklolaminátové lano rovnakého priemeru ako staré tesnenie?

Nie automaticky. Staré tesnenie môže byť trvalo sploštené alebo natiahnuté. Odmerajte vyčistenú drážku a medzeru zatvorených dverí, potom použite staré lano iba ako podporný dôkaz.

Môžem vybrať veľkosť lana iba na základe šírky drážky?

Nie. Vyžaduje sa tiež hĺbka drážky, medzera zatvorených dverí, polomer rohu, hustota lana a schválený rozsah stlačenia. Samotná šírka nedokáže predpovedať, do akej miery tesnenie vyčnieva alebo akú uzatváraciu silu vytvára.

Ako veľmi by malo byť tesnenie zo sklolaminátového lana stlačené?

Použite rozsah schválený pre konkrétnu konštrukciu lana. Neexistuje žiadne univerzálne percento pre každé opletené, stočené, pletené, s plným jadrom, s dutým jadrom alebo povlakované lano. Potvrďte navrhovanú geometriu s výrobcom and v prípade možnosti vykonajte vzorkovú montáž.

Je pre dvere rúry lepšie okrúhle alebo štvorcové sklolaminátové lano?

Ani jeden profil nie je univerzálne lepší. Okrúhle lano sa bežne hodí do zakrivených alebo zaoblených drážok, zatiaľ čo štvorcové lano môže poskytnúť plochý kontakt a stabilné usadenie v obdĺžnikovom kanáliku. O profile by mala rozhodnúť existujúca drážka a dizajn dverí.

Ako vypočítam dĺžku lana?

Odmerajte stredovú čiaru kompletnej drážky pomocou flexibilného metra alebo neelastickej šnúry. Zahrňte rohy a definujte miesto spasovania. Dohodnite sa s dodávateľom na akomkoľvek prídavku na rezanie a lano počas merania nenaťahujte.

Čo ak správne dimenzované tesnenie stále netesní?

Skontrolujte nerovnomernú silu západky, opotrebované pánty, deformáciu dverí, poškodené povrchy drážok, nevhodné spasovanie, lokálne nadmerné stlačenie alebo degradáciu materiálu. Únik nie je vždy spôsobený nominálnym priemerom lana.

Kedy by sa malo namiesto toho zvážiť lano z keramických vlákien?

Zvážte iný materiál, keď zdokumentovaná nepretržitá pracovná teplota alebo iné požiadavky na prevádzku prekračujú možnosti kompletnej konštrukcie sklolaminátového lana. Pred zmenou materiálov potvrďte skutočnú teplotu tesniacej línie a všetky komponenty zostavy.

Požiadajte o odporúčanie lanového tesnenia

Pre projekt OEM, odstávku závodu alebo program výmeny pošlite šírku a hĺbku drážky, medzeru zatvorených dverí, celú dráhu tesnenia, prevádzkovú teplotu, médiá, frekvenciu otvárania, fotografie a požadované množstvo. Anhui Parker New Material Co., Ltd. môže vyhodnotiť okrúhle, štvorcové, nepovlakované a povlakované konštrukcie sklolaminátových lán pre priemyselné dodávky.
