Silikónom potiahnutý aramidový návlek: Dimenzovanie pre káble a hadice

Manžeta s vonkajšou vrstvou musí pasovať v dvoch smeroch. Jej vnútorný priemer musí pojmout hadicu alebo kábel, zatiaľ čo jej hotový vonkajší priemer musí prechádzať okolo príchytiek, konzol a susedných komponentov. Ak v nákrese chýba ktorýkoľvek rozmer, samotná menovitá veľkosť manžety nemôže rozhodnúť o výbere.

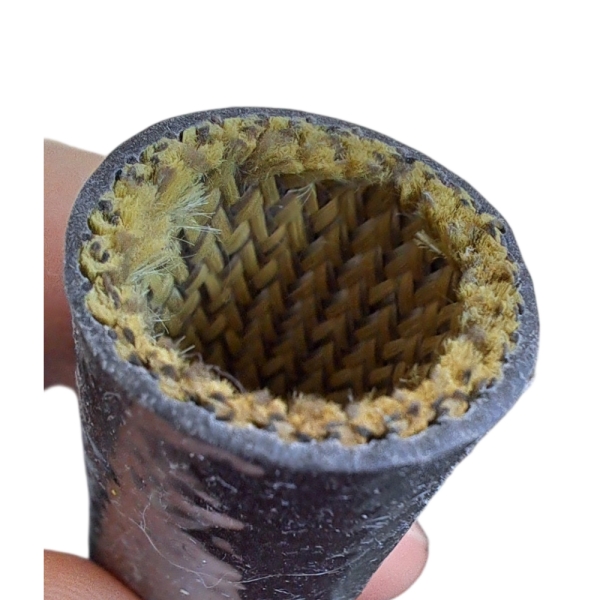

BSTFLEX's silikónom potiahnutá aramidová manžeta má rúrkovú aramidovú vnútornú vrstvu a silikónom potiahnutý exteriér. Produkt sa ponúka na káblové zväzky, káble a hadice. Jeho online popis neobsahuje rozmerovú tabuľku, preto si namiesto predpokladu, že budú platiť rozmery inej potiahnutej manžety, vyžiadajte merania a vzorku pre navrhovanú konštrukciu.

Zmerajte zostavu tak, ako bude chránená

V prípade káblového zväzku zmerajte hotový zväzok po omotaní, vetvení a prípadnom vonkajšom obale. V prípade hadice zmerajte kryt na niekoľkých miestach vrátane zmien v blízkosti koncovej armatúry. Zaznamenajte maximálny vonkajší priemer časti, ktorá zostáva pod manžetou. Uveďte výrobnú toleranciu, ak sa zostava vyrába v dávkach; vzorka na dolnej hranici tejto tolerancie môže zakryť problém s lícovaním.

Označte krytú dĺžku, miesta ohybov a miesta, kde sa manžeta musí zastaviť. Zahrňte akýkoľvek elektrický konektor, lisovaciu objímku, maticu alebo návlek, cez ktorý by manžeta musela počas inštalácie prejsť. Najväčší prvok na tejto trase môže byť oveľa širší ako časť, ktorá potrebuje ochranu.

Rozhodnite, kedy sa manžeta nasadí

Ak je manžeta namontovaná predtým, ako je pripojená koncovka alebo hadicová armatúra, armatúra nedefinuje priechodný otvor. Ak sa pridáva k hotovej zostave, zmerajte najširšiu časť armatúry a vyskúšajte ju so skutočnou manžetou. Netlačte potiahnutú rúrku silou cez prekážku, pretože nepotiahnutý oprad sa môže roztiahnuť do takej miery. Povlak a vnútorný textil je potrebné posudzovať spoločne.

Ak nie je prístupný ani jeden koniec, stanovte postup montáže pred výberom veľkosti. Väčšia rúrková manžeta môže prejsť cez koncovú armatúru, ale na oveľa tenšom kábli alebo hadici bude sedieť voľne. Zmena načasovania inštalácie alebo výber inej konštrukcie pre existujúcu zostavu môže priniesť lepší výsledok ako zväčšenie menovitého vnútorného priemeru.

Ponechajte priestor okolo hotovej manžety

Požiadajte o vonkajší priemer hotovej manžety a hrúbku steny pri navrhovanom vnútornom priemere. Potom porovnajte tento vonkajší obal s najužšou konzolou, žľabom alebo svorkou pozdĺž inštalovanej trasy. Dizajn, ktorý má miesto pre holú hadicu, nemusí mať miesto po pridaní potiahnutej manžety.

Vyskúšajte vzorku pri zamýšľanom polomere ohybu a v celom rozsahu bežného pohybu. Hľadajte lokálne sploštenie, zhrňovanie o príchytku, stiahnutie konca manžety a viditeľné poškodenie silikónového povrchu. Po realistickej skúške manipulácie alebo pohybu zaznamenajte polohu značiek opotrebenia. Nedovoľte, aby výber manžety prinútil hadicu klesnúť pod jej vlastný špecifikovaný minimálny polomer ohybu.

Skontrolujte povlak pre skutočné vystavenie vplyvom

Uveďte, či sa manžeta dotkne horúceho povrchu, bude sa nachádzať v blízkosti sálavého tepla alebo bude chrániť hlavne pred odieraním. Uveďte normálnu a špičkovú teplotu v mieste manžety, trvanie expozície a všetky kvapaliny použité pri montáži alebo čistení. Požiadajte o aktuálne údaje o skúškach pre dodávanú aramidovú a silikónovú konštrukciu. Teplotný limit kompletnej zostavy kábla alebo hadice môže byť nižší ako limit materiálu jednotlivej manžety.

Pri elektrickom použití popíšte, či je manžeta pridaným ochranným krytom cez už izolovaný kábel alebo súčasťou schváleného izolačného systému. Ak sa vyžaduje skúška napätím alebo plameňom, uveďte metódu a vyžiadajte si výsledky pre hotovú potiahnutú manžetu. Prítomnosť silikónovej vrstvy nezaručuje konkrétne elektrické hodnotenie.

Uchovávajte vláknové konštrukcie oddelene

Silikónom potiahnutá manžeta zo sklenených vlákien používa iné základné vlákno. Ak špecifikácia projektu vyžaduje sklo, pozrite si silikónovým kaučukom potiahnuté návleky zo sklených vlákien samostatne. Jej nároky na veľkosť, tepelné a elektrické vlastnosti by sa nemali kopírovať do špecifikácie nákupu aramidovej manžety len preto, že obe majú silikónový exteriér.

Krátka špecifikácia pre žiadosť o vzorku

• Maximálny vonkajší priemer hotovej hadice alebo káblového zväzku a povolená tolerancia.
• Najväčšia armatúra alebo konektor pozdĺž inštalačnej trasy.
• Požadovaná chránená dĺžka, umiestnenie rezu a fáza montáže.
• Minimálna vôľa cez konzoly a pracovný polomer ohybu.
• Zdroj tepla, prevádzková a špičková expozícia a kontakt s kvapalinami.
• Požadované skúšky a spôsob prijatia namontovanej vzorky.

Pošlite tento výkres a žiadosť o vzorku prostredníctvom stránka produktu silikónom potiahnutá aramidová manžeta. Požiadajte dodávateľa, aby v cenovej ponuke uviedol toleranciu hotového vnútorného priemeru, vonkajší priemer, podrobnosti o povlaku a príslušné údaje o skúškach. Pred schválením výrobnej dĺžky rezu nasaďte a skontrolujte vzorku na skutočnej zostave.
