Materiál tepelného štítu katalyzátora: Výber plechu pre OEM projekty

Dvaja dodávatelia môžu vypracovať cenovú ponuku na rovnakú požiadavku na materiál tepelného štítu katalyzátora a ponúknuť podstatne odlišné konštrukcie. Jeden môže navrhnúť tenký kovový kryt vytvarovaný okolo katalyzátora. Iný môže ponúknuť široký panel podvozku. Tretí môže zahrnúť izoláciu medzi kovovými plochami. Porovnávanie týchto cenových ponúk iba podľa názvu materiálu a ceny ponecháva hlavnú technickú požiadavku nevyriešenú.

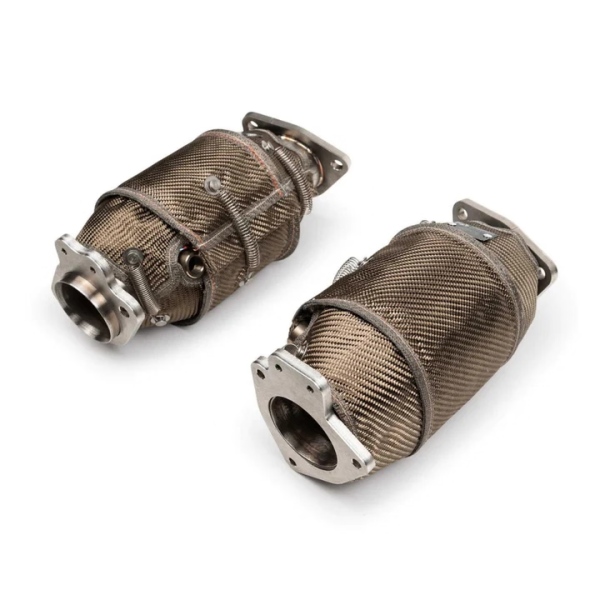

Materiál tepelného štítu katalyzátora vytvára vonkajšiu tepelnú bariéru medzi horúcou zostavou výfuku a blízkymi komponentmi vozidla. Pri nákupe plechového materiálu najprv identifikujte polohu bariéry, spôsob upevnenia a konštrukciu vrstiev. Až potom možno zmysluplne špecifikovať zliatinu, hrúbku a reliéfny profil.

Táto príručka sa týka kovového plechu na tepelné tienenie. Nezahŕňa substrát katalyzátora, jeho vnútornú podpornú rohož ani dosky proti krádeži.

Identifikujte, ktorú časť výkres skutočne vyžaduje

Plášť katalyzátora a jeho tepelný štít nie sú rovnakým komponentom. Plášť uzatvára zostavu katalyzátora; vonkajší tepelný štít riadi vystavenie teplu mimo neho. Walker's príručka konštrukcie katalyzátora rozlišuje teleso, tlmiacu rohož katalyzátora a vonkajšie tepelné štíty telesa a potrubia.

Na výkrese označte stranu zdroja tepla a stranu karosérie vozidla. Zahrňte pohľad na zostavu: samotný plochý obrys nemôže ukázať, ktorý povrch smeruje ku katalyzátoru alebo ako je hotový diel podopretý.

Katalyzátor je viac než len horúca časť potrubia

Katalytické reakcie môžu uvoľňovať teplo pri premene znečisťujúcich látok vo výfukových plynoch. Walker opisuje túto tvorbu tepla vo svojom vysvetlení fungovania katalyzátora. Špecifikáciu materiálu skopírovanú z blízkeho štítu potrubia je preto potrebné skontrolovať vzhľadom na inštaláciu katalyzátora, namiesto toho, aby bola prijatá bez zmeny.

Pre vývoj identifikujte, čo musí bariéra chrániť: podlahový panel, konektor kabeláže, kvapalinové potrubie alebo inú zostavu. Každému chránenému komponentu priraďte dohodnutý teplotný limit a miesto merania. Cieľom nie je len to, aby exponovaná strana štítu vyzerala po teste neporušená.

Udržujte abnormálne prehrievanie katalyzátora oddelene od vývoja štítu. Poruchy motora, vrátane vynechávania zapaľovania, môžu spôsobiť nadmerné teploty katalyzátora. Iný štít neopraví základnú poruchu; Walker's usmernenie k zlyhaniu katalyzátora zdôrazňuje identifikáciu a nápravu príčiny.

Vyberte kov podľa jeho polohy v zostave

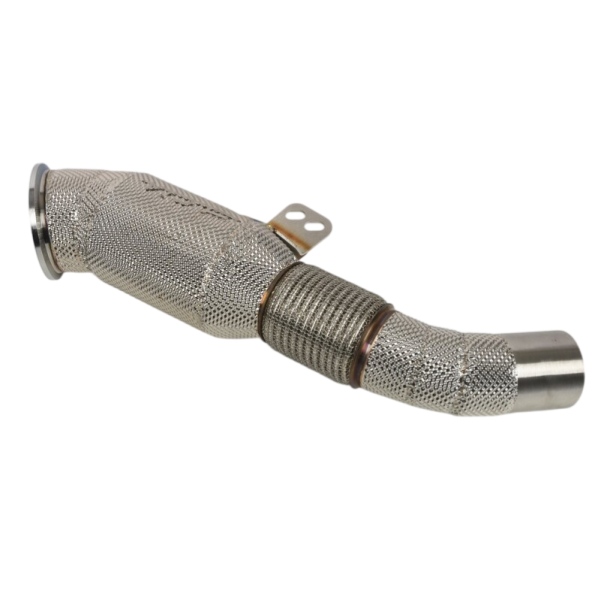

Nehrdzavejúca oceľ pre tvarované štíty v blízkosti katalyzátora

Pre tvarovanú bariéru v blízkosti katalyzátora vyhodnoťte nehrdzavejúcu oceľ vzhľadom na namerané tepelné zaťaženie, podmienky prostredia a požiadavky na tvarovanie. Špecifikujte triedu namiesto schválenia cenovej ponuky, ktorá uvádza iba nehrdzavejúcu oceľ. Odolnosť proti oxidácii, pevnosť pri zvýšených teplotách a tepelná rozťažnosť závislé od triedy sú zdokumentované v technických údajoch žiaruvzdornej nehrdzavejúcej ocele.

BSTFLEX reliéfny plech z nehrdzavejúcej ocele pre tepelné bariéry je ponúkaný na zákazkovú výrobu tepelných štítov, vrátane aplikácií pre katalyzátory. Poskytnite požadovanú zliatinu, hrúbku základného kovu a výkres tvarovania, aby bolo možné navrhovaný plech posúdiť vzhľadom na skutočný komponent.

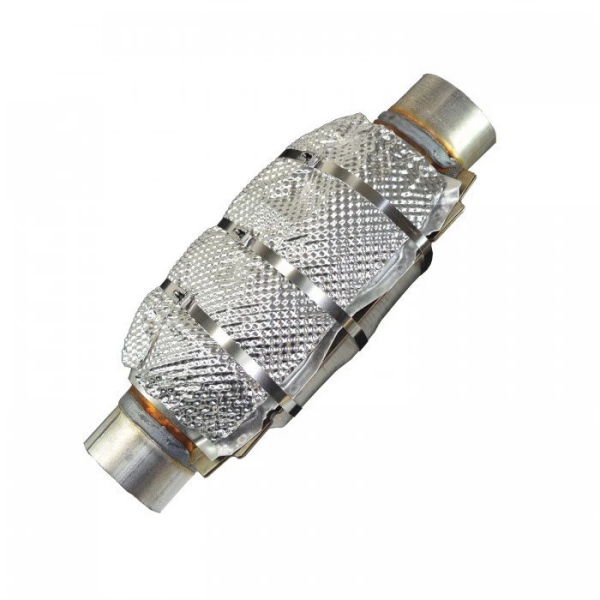

Hliník pre ľahké, dištančné tepelné bariéry

Hliník je zavedený materiál pre automobilové tepelné štíty, ale jeho vhodnosť sa musí posudzovať pri prevádzkovej teplote plechu, nie vyvodzovať z názvu komponentu výfuku. Pre panel namontovaný na karosérii zhodnoťte zvolenú zliatinu a jej stav spolu s rozstupmi, podperami a požadovanou odolnosťou.

BSTFLEX materiál na tepelné štíty z reliéfneho hliníka je tvarovateľná možnosť plechu pre zákazkové sálavé bariéry. Návrh na tepelné tienenie hliníkového katalyzátora by mal ukazovať, kde je plech umiestnený a či ide o samostatnú bariéru alebo jednu vrstvu väčšej zostavy.

Zliatina 625, kde prevádzka odôvodňuje použitie niklovej zliatiny

Materiál na tepelné štíty Inconel Alloy 625 poskytuje ďalšiu možnosť pre náročné výfukové projekty. Hodnoťte ho podľa definovanej požiadavky, ako je napríklad identifikované obmedzenie životnosti materiálu, namiesto toho, aby ste ho považovali za predvolenú špecifikáciu pre každý konvertor.

Dĺžka expozície je dôležitá. Údaje Haynes o zliatine 625 opisujú užitočnú pevnosť a odolnosť proti oxidácii, ale tiež varujú pred skrehnutím po dlhodobom vystavení zvýšenej teplote. Označenie vysokoteplotnej zliatiny nie je schválením na neobmedzenú nepretržitú prevádzku.

Aluminizovaná oceľ nie je hliníkový plech

Výmenné a OEM špecifikácie môžu vyžadovať aluminizovanú oceľ. Neskracujte tento opis na hliník.

Aluminizovaná oceľ má oceľový substrát s povlakom obsahujúcim hliník. Napríklad Cleveland-Cliffs opisuje svoju Aluminizovanú oceľ typu 1 ako oceľ žiarovo pokovovanú vrstvou hliníka a kremíka. Ide o inú materiálovú konštrukciu ako plech, ktorého základným kovom je hliník.

Toto rozlíšenie ovplyvňuje rozhodnutia o substitúcii. Keď výkres špecifikuje potiahnutú oceľ, vyžiadajte si požiadavky na substrát a povlak. Neponúkajte čistý hliník ako ekvivalent na základe podobného strieborného vzhľadu. Rovnako nepredpokladajte, že každý vonkajší štít používa rovnakú zliatinu ako plášť konvertora pod ním.

Špecifikujte kompletnú vrstvenú konštrukciu

Čistý reliéfny plech a izolovaný štít konvertora sú odlišné produkty. Hliníková vonkajšia strana neodhalí, či diel obsahuje aj izoláciu, inú kovovú vrstvu alebo navrhnutý vnútorný priestor.

Pre požiadavku na viacvrstvovú konštrukciu uveďte poradie vrstiev od konvertora ku karosérii vozidla, ich individuálne špecifikácie, detaily uzavretia hrán a upevnenia. Uveďte, či sa hrúbka vzťahuje na jednotlivý kovový plášť, izoláciu alebo kompletnú zostavu.

Neprenášajte hodnotenie teploty alebo tvrdenie o znížení tepla z hotového kompozitného štítu na jeho kovové obloženie. Pýtajte sa, čo bolo testované, ako to bolo nainštalované a kde bol výsledok meraný.

Rovnako neaplikujte univerzálne percento pokrytia konvertora na nový dizajn. Zmeny v pokrytí, izolácii a ventilácii by mali byť posúdené s inžinierom konvertora alebo systému vozidla a validované pre danú inštaláciu. Viac krytia samo osebe nie je preukázaným zlepšením.

Odolnosť podvozku začína pri upevneniach a hranách

Zahrňte do špecifikácie environmentálnu expozíciu, nielen počiatočný tepelný výsledok. Walker identifikuje nárazy z vozovky, koróziu, tepelný šok a únavu medzi mechanizmami poškodenia súvisiacimi s konvertorom. Pre program podvozkových štítov poskytujú tieto body užitočné východiská pre definovanie príslušných kontrol odolnosti.

Skontrolujte upevňovacie prvky, podporné podložky, materiálové rozhrania a orezané hrany ako zostavu. Pýtajte sa, či sa voda alebo nečistoty môžu hromadiť na zloženej hrane, či je montážna oblasť dostatočne podopretá a či priľahlé materiály vyžadujú opatrenie na kontrolu korózie. Používajte riešenia schválené projektom namiesto pridávania nešpecifikovaných náterov alebo podložiek počas výroby.

Nezachádzajte s tenkou tepelnou bariérou ako s ochranným krytom podvozku (skid plate). Ak sa vyžaduje aj ochrana proti nárazu, uveďte to ako samostatnú požiadavku na výkon a podľa toho validujte štruktúru.

Reliéf (embossing) patrí aj do kontroly tvarovania. Skontrolujte, či navrhovaný vzor zostáva kompatibilný s prírubami, zakrivenými časťami a oblasťami pripojenia. Širšia štrukturálna úloha je diskutovaná v prečo automobilové tepelné štíty používajú reliéfny kov; pre nákupný výkres definujte vzor a prijateľný tvarovaný stav.

Pripravte materiálový dopyt, ktorý možno presne oceniť

Pošlite výkres komponentu a kontext jeho zostavy spoločne. Pre existujúci dizajn priložte schválenú materiálovú špecifikáciu a revíziu. Pre vývojové práce identifikujte, ktoré polia sú pevné a ktoré zostávajú otvorené na posúdenie dodávateľom.

Použitá vzorka môže objasniť tvar, ale označte akékoľvek deformácie, koróziu alebo chýbajúce upevňovacie prvky. Nevytvárajte novú výrobnú základňu z poškodenej hrany alebo predĺženého montážneho otvoru bez kontroly zamýšľaného dizajnu.

Porovnajte vzorky za rovnakých podmienok inštalácie

Pred výberom výrobného materiálu sa dohodnite na metóde porovnávania. Použite rovnaké zaťaženie konvertora, polohu tienenia, usporiadanie montáže a meracie body chráneného komponentu. Ak sa medzi vzorkami zmení geometria alebo izolácia, zaznamenajte tieto zmeny; výsledkom je potom porovnanie zostáv, nielen kovov.

Definujte, čo predstavuje úspešné absolvovanie. Užitočné kritériá môžu zahŕňať teploty chránených komponentov, zachovanú vôľu, prijateľnú deformáciu a integritu upevnenia po dohodnutej expozícii. Ak je relevantná prevádzková kontaminácia, zahrňte špecifikovanú úpravu namiesto hodnotenia iba čistej novej vzorky.

Tvrdenie ako „znižuje teplo o určité percento“ je neúplné bez nameraného množstva. Tok sálavého tepla, nárast povrchovej teploty a teplota vzduchu v kabíne nie sú zameniteľné výsledky. Pred použitím tvrdenia o výkone pri rozhodovaní o nákupe si vyžiadajte usporiadanie testu a základ merania.

Často kladené otázky

Aký materiál sa používa na tepelný štít katalyzátora?

Konštrukcia sa líši. Bariéry z nehrdzavejúcej ocele, potiahnutej ocele a na báze hliníka sú relevantné pre tienenie oblasti konvertora. Pred výberom materiálu určite, či je diel blízko konvertora, pripevnený ku karosérii vozidla alebo vyrobený ako izolovaná zostava. Zliatinu Alloy 625 možno hodnotiť pre špecificky odôvodnené použitie.

Je tepelný štít katalyzátora to isté ako štít proti krádeži?

Nie. Tepelné tienenie kontroluje vystavenie teplu; doska proti krádeži má obmedziť prístup ku konvertoru. Nepredpokladajte, že jedna funkcia dokazuje druhú. Akékoľvek kombinované tvrdenie potrebuje vlastný dôkaz o dizajne a validáciu.

Môže embosovaný hliníkový plech nahradiť izolovaný štít konvertora?

Nie ako náhrada kus za kus bez validácie. Odstránenie izolácie alebo dodatočnej kovovej vrstvy mení zostavu. Najprv stanovte pôvodnú konštrukciu a požadovaný výkon na chránenej strane.

Mal by dodávateľ plechov vypracovať cenovú ponuku iba na základe fotografie?

Fotografia je užitočná na úvodnú diskusiu, ale presná výrobná cenová ponuka potrebuje rozmery, materiálové požiadavky, rozhrania a rozsah dodávky. Ak je ťažké komunikovať inštalovaný tvar, priložte pohľad na zostavu alebo vzorku.

Získajte materiál na tepelný štít katalyzátora od BSTFLEX

BSTFLEX ponúka embosované plechy z nehrdzavejúcej ocele a hliníkové tepelné bariéry, spolu s materiálom na tepelné štíty Alloy 625, pre projekty tepelnej ochrany na mieru. Použite odkazy na produkty vyššie na identifikáciu rodiny materiálov, potom odošlite výkres a špecifikáciu na kontrolu.

Pre aplikáciu katalyzátora uveďte, či potrebujete plech pre svoj vlastný proces tvarovania, narezané polotovary alebo vyvinutý komponent. Požadované triedy, tvrdosti, hrúbky, vzory a možnosti spracovania by mali byť potvrdené v súlade s projektom, namiesto toho, aby sa predpokladalo, že sú zameniteľné alebo skladom.

Pošlite BSTFLEX svoj dopyt (RFQ) na materiál tepelného štítu katalyzátora s výkresom zostavy, požadovaným materiálom alebo kritériami výberu, množstvom prototypov a očakávaným dopytom po výrobe.
