Výber zváracieho návleku zo sklolaminátu pre inštalované káble a hadice

V pracovnej zváracej cele má hadica alebo kábel len málokedy voľný koniec čakajúci na tubulárny návlek. Jeho konce sú osadené, trasa je prichytená svorkami a úsek najbližší k zvaru býva často najmenej prístupný. Sklolaminátový obal s bočným otváraním možno umiestniť okolo tejto existujúcej zostavy za predpokladu, že jeho uzáver pasuje a chránený úsek zostane počas pohybu zakrytý.

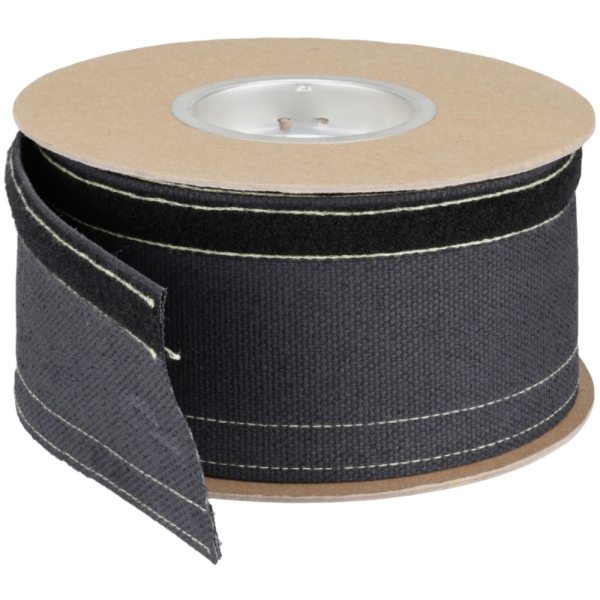

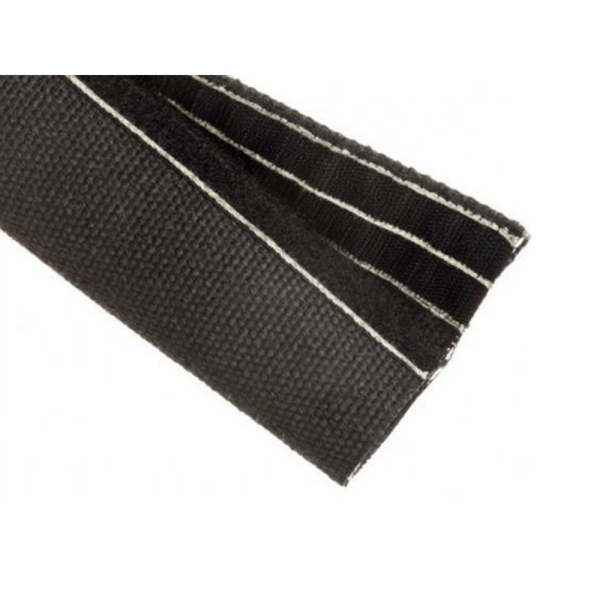

BSTFLEX's čierny potiahnutý sklolaminátový návlek na zváracie obaly je opísaný so sklolaminátovým textilným základom, vysokoteplotným náterom a zapínaním na suchý zips. Produkt je uvedený na ochranu káblov a hadíc pred zváracími iskrami a rozstrekom, ako aj pred opotrebovaním v dôsledku kontaktu. Nižšie uvedené kontroly sú určené na výber obalu na inštalovanej trase, a nie na predpoklad, že samotný nominálny priemer zabezpečuje správnu veľkosť.

Pred výberom dĺžky namapujte expozíciu

Urobte fotografiu hadice alebo kábla v ich bežnej pracovnej polohe a ďalšiu na hraniciach pohybu. Označte bod zvárania, pravdepodobný smer iskier a rozstreku a akékoľvek miesto, kde sa vedenie trie o podperu. Identifikujte konzoly, spoje a servisné body, ktoré musia zostať prístupné. Krytá dĺžka by mala kopírovať vedenú zostavu vrátane ohybov a pohybu, a nie iba priamu vzdialenosť medzi dvoma značkami.

V prípade robota alebo pohyblivého prípravku skontrolujte polohu obalu počas celého cyklu. Krátky kus sa môže posunúť preč od exponovaného bodu; dlhší kus sa môže zhromaždiť oproti svorke. Uveďte, kde musí každý koniec končiť a či musí byť koniec odnímateľný na kontrolu. Udržujte obal mimo častí, ktoré vyžadujú vetranie alebo bežný prístup podľa koncepcie zariadenia.

Zmerajte uzavretý tvar, nielen priemer hadice

Zmerajte vonkajší obvod alebo maximálnu vonkajšiu obálku hotovej zostavy, kde bude obal umiestnený. Zväzok dvoch zváracích káblov a hadice nemusí byť nutne okrúhly, takže jediný priemer môže byť zavádzajúci. Poznačte si odbočky, spoje, ochranné návleky a akékoľvek lokálne zväčšenie veľkosti, ktoré zostane pod obalom.

Produktová stránka uvádza nominálne veľkosti návlekov od 25 do 102 mm. Požiadajte o využiteľnú veľkosť v zatvorenom stave alebo rozsah obvodu navrhovanej konštrukcie vrátane presahu uzáveru. Nominálna veľkosť neukazuje, koľko z oblasti suchého zips zostáva zapojených okolo nepravidelného zväzku. Skontrolujte, či sa obal bezpečne zatvára bez stláčania hadice pod povolený polomer ohybu alebo tlače na káblový konektor.

Naplánujte polohu uzáveru

Bočný otvor umožňuje nasadiť obal bez odpojenia zostavy. Umiestnite uzáver tam, kde ho možno dosiahnuť pri inštalácii a údržbe a, ak to trasa umožňuje, mimo priamej dráhy iskier a padajúceho rozstreku. Po zatvoreni skontrolujte celý šev; medzery na ohyboch alebo odbočkách ponechávajú podkladové vedenie odkryté.

Na pohybujúcom sa zariadení skontrolujte, či uzáver nedrie o konzolu alebo nezachytáva blízky okraj. Znovu potvrďte jeho polohu na koncoch dráhy. Krátka skúška na stroji je informatívnejšia ako plochá vzorka, pretože uzavretý tvar obalu a poloha švu sa menia s trasou.

Prispôsobte test danému nebezpečenstvu

Zváracie iskry, ťažší rozstrek, horúca troska, stále sálavé teplo a oder sú rôzne expozície. Poskytnite dodávateľovi opis procesu, vzdialenosť a orientáciu vedenia a predpokladanú dobu kontaktu. Produktová stránka obsahuje údaje o teplote, avšak konkrétnu aplikáciu je potrebné overiť s aktuálnymi testovacími údajmi pre presný dodávaný materiál a povlak. Nepoužívajte teplotu plynu pri zvare alebo teplotu krátkej iskry ako nepretržitú teplotu kompletnej zostavy obalu.

Ak je vedenie hydraulickou hadicou, potvrďte, že obal nezakrýva poškodenie, ktoré je nutné skontrolovať v rámci postupu údržby zariadenia. Ide o vonkajší ochranný kryt a nemení menovitý tlak hadice. Ak sa očakáva kontakt s kvapalinou alebo opakované ťahanie, identifikujte kvapalinu a protiľahlý povrch, aby sa navrhovaná vzorka dala testovať za reprezentatívnych podmienok.

Použite obal na vedenie a deku na pracovný priestor

Návlek s bočným otváraním chráni definované vedenie hadice alebo kábla. Keď je potrebné chrániť väčší pracovný priestor, čelo blízkeho stroja alebo dočasný otvor, preskúmajte ochrana zváracích a spájkovacích priestorov produkty samostatne. Tieto dve formy riešia rôzne geometrie pokrytia a mali by sa špecifikovať nezávisle.

Čo poslať pre vzorku a cenovú ponuku

• Fotografie alebo výkres inštalovanej trasy a jej plného pohybu.
• Maximálny priemer alebo obvod chránenej hadice alebo káblového zväzku.
• Krytá dĺžka meraná pozdĺž trasy plus požadované koncové polohy.
• Preferovaná poloha uzáveru a dostupný priestor pre hotový obal.
• Zvárací proces, smer iskier alebo rozstreku, vystavenie teplote a miesta opotrebovania.
• Požadované množstvo, dĺžka kusu, kritériá kontroly a akákoľvek povinná skúšobná metóda.

Pošlite tieto podrobnosti prostredníctvom produktová stránka obalu na zvary zo sklolaminátu. Požiadajte o vzorku pri navrhovanej zatvorenej veľkosti, potvrďte konštrukciu textilu a povlaku a pred schválením objednávky skontrolujte zapojenie uzáveru a pokrytie na skutočnom zariadení.
