Z tohto dôvodu by výber tesnenia pece mal vychádzať z kompletnej tesniacej zostavy: krycí materiál, vnútorné jadro, rozmery banky, montážny chvost, prešívanie, rozsah kompresie a skutočná teplota v mieste tesnenia.
BSTFLEX vyrába vysokoteplotné tesnenia typu „tadpole“ a tesnenia typu „tadpole“ pre dvere pecí, zariadenia na tepelné spracovanie, pece, tepelné komory a iné priemyselné vykurovacie systémy. Profily je možné vyvinúť na základe výkresov, rozmerov zariadenia alebo existujúcich vzoriek tesnení.
Jednou z najčastejších chýb pri špecifikácii je výber tesnenia len na základe nastavenej hodnoty pece.
Tesnenie môže byť inštalované za žiaruvzdorným okrajom, mimo najhorúcejšej zóny komory alebo v blízkosti chladeného kovového rámu. V iných zariadeniach môže byť tesnenie vystavené priamemu žiareniu, úniku horúceho plynu alebo vyhrievaným kovovým povrchom.
Pred výberom materiálu určite:
Teplotná odolnosť jednej surovej tkaniny by sa nemala považovať za teplotné hodnotenie kompletného hotového tesnenia.

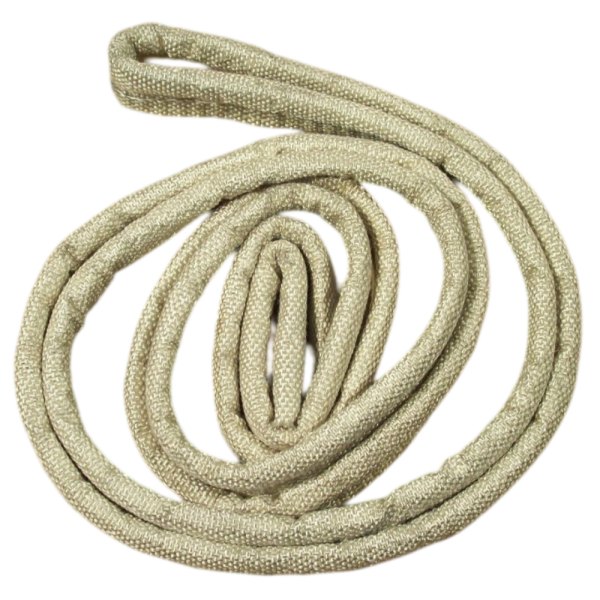

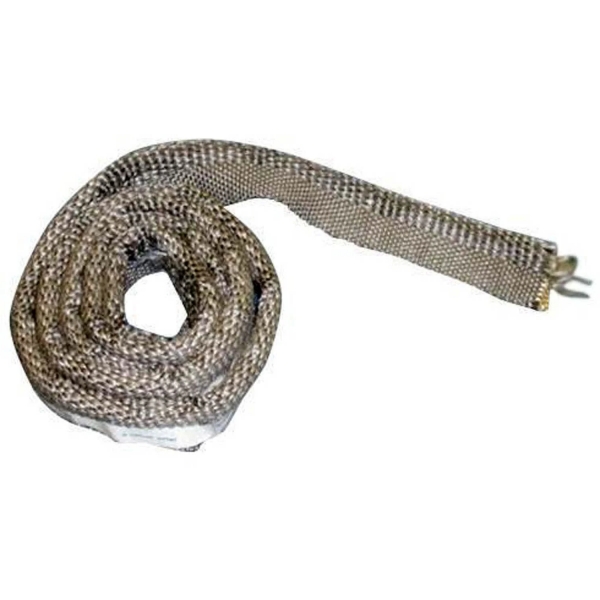

Tesnenie typu „tadpole“ používa stlačiteľnú banku ako primárnu tesniacu časť a plochý textilný chvost na montáž.
Keď sa dvere pece zatvoria, banka sa stlačí medzi dvere a dosadací rám. Vnútorné jadro kontroluje veľkú časť odolnosti banky voči kompresii a jej schopnosť zotaviť sa po otvorení dverí.
Montážny chvost je zvyčajne upevnený mimo hlavnej kompresnej zóny pomocou upínacej lišty, skrutiek, svorníkov, nitov alebo iného upevňovacieho systému špecifického pre dané zariadenie.
| Komponent | Hlavná funkcia | Otázka pri výbere |
|---|---|---|
| Kryt | Vytvára exponovaný textilný povrch | Akým tepelným a mechanickým vplyvom bude tesnenie vystavené? |
| Jadro | Riadi podporu banky a správanie pri kompresii | Aká uzatváracia sila, zotavenie a vystuženie sú potrebné? |
| Banka | Vytvára kompresnú tesniacu zónu | Aká voľná veľkosť a inštalovaná výška zodpovedajú medzere v peci? |
| Chvost | Poskytuje oblasť pripevnenia | Ako bude tesnenie upevnené bez toho, aby zasahovalo do banky? |
Sklolaminátové tesnenia typu „tadpole“ môžu byť vhodné pre aplikácie v peciach a vykurovacích zariadeniach, kde skutočná teplota v tesniacej línii spadá do možností celosklolaminátovej konštrukcie.
Štandardný sklolaminát by sa nemal automaticky špecifikovať len preto, že existujúce tesnenie vyzerá biele alebo tkané. Tam, kde sú teploty náročnejšie, môžu byť vhodnejším východiskovým bodom kremíkové alebo keramické textílie.
Ošetrený povrch zo sklolaminátu možno zvážiť tam, kde aplikácia vyžaduje iné povrchové a tepelné charakteristiky ako neošetrený sklolaminát.

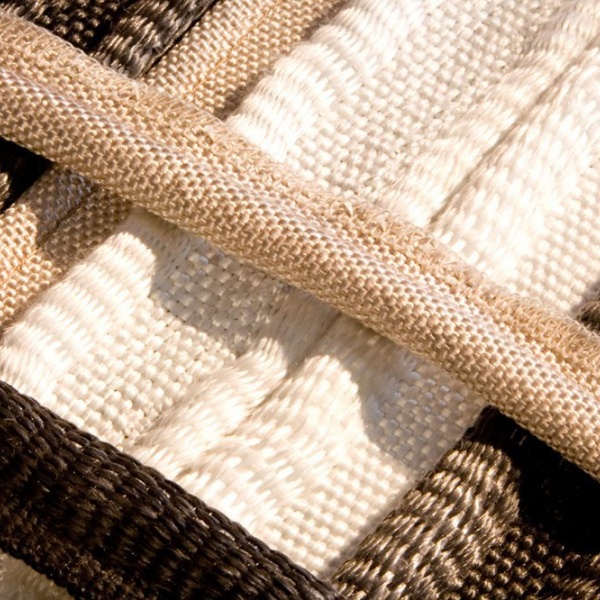

BSTFLEX vyrába tesniacu pásku typu „tadpole“ zo sklolaminátu potiahnutého vermikulitom pre priemyselné aplikácie tepelného tesnenia.
Konečná požiadavka na trvalú teplotu by sa mala vždy skontrolovať vzhľadom na skutočnú konštrukciu materiálu a overenú špecifikáciu produktu.
Kremíková tkanina sa stáva dôležitou možnosťou, keď požadovaný tepelný výkon prekračuje praktický prevádzkový rozsah štandardnej sklolaminátovej konštrukcie.
Poťah možno spárovať buď s nekovovým vysokoteplotným jadrom, alebo s kovovým vystuženým jadrom.
Pre kremíkový poťah s kovovou oporou si pozrite vysokoteplotné tesnenie typu „tadpole“ s poťahom z kremíkovej tkaniny a jadrom z Inconelu .
Tam, kde sa uprednostňuje nekovová vnútorná konštrukcia, tesnenie typu „tadpole“ s keramickým jadrom a poťahom z kremíkovej tkaniny poskytuje inú kombináciu poťahu a jadra.
Konštrukcie z keramických textílií sa používajú pre náročné aplikácie v peciach, vypaľovacích peciach a tepelnom spracovaní, kde tesnenie vyžaduje vysokoteplotný textilný poťah.
Tesnenie typu „tadpole“ s keramickým jadrom a poťahom z keramickej tkaniny kombinuje keramický vonkajší textil s keramickým vnútorným jadrom.
Pre aplikácie vyžadujúce kovové vnútorné vystuženie vyrába BSTFLEX aj tesnenie typu „tadpole“ s jadrom z Inconelu a poťahom z keramickej tkaniny .
Jadro z Inconelu nie je potrebné len preto, že pec pracuje pri vysokej teplote.
Stáva sa relevantným, keď samotné kovové jadro potrebuje zachovať užitočné štrukturálne správanie v náročných tepelných podmienkach alebo kde tesnenie vyžaduje vnútorné kovové vystuženie.
Výber jadra by mal zohľadňovať:
Poťah a jadro by sa mali vyberať ako jeden systém. Vysoko výkonné kovové jadro nemôže kompenzovať nevhodný vonkajší textil, materiál na šitie alebo spôsob montáže.
Keramické jadro poskytuje nekovovú vysokoteplotnú možnosť vo vnútri banky.
Môže sa kombinovať s kremičitou alebo keramickou tkaninou podľa požadovaného vonkajšieho povrchu. Tento typ konštrukcie možno zvážiť tam, kde aplikácia vyžaduje vysokoteplotné vláknité materiály bez kovového vnútorného jadra.
Hustota jadra a konštrukcia hotového tesnenia stále ovplyvňujú správanie pri stlačení. Pri dvoch tesneniach s keramickým jadrom s rovnakými vonkajšími rozmermi by sa nemalo automaticky predpokladať, že majú rovnakú uzatváraciu silu.
Niektoré dvere pecí vytvárajú okrem tepla aj druhý problém: mechanické trenie.
Ak sa tesnenie opakovane dotýka drsnej hrany, kĺže po okolitom kove alebo je vystavené hrubému zaobchádzaniu počas údržby, vonkajšia textília môže zaznamenať značné povrchové opotrebovanie.
Pre náročné tepelné a mechanické podmienky vyrába spoločnosť BSTFLEX Tesnenie typu „tadpole“ s keramickým jadrom, poťahom z keramickej tkaniny a pančuchou Inconel .
V tejto viacvrstvovej konštrukcii poskytuje kovová pančucha dodatočnú vonkajšiu ochrannú štruktúru okolo keramickej textílie a jadra.
Pridanie výstuže neodstraňuje potrebu opraviť ostré hrany, nadmerné kĺzanie alebo nesúososť dverí. Geometriu zariadenia treba skontrolovať vždy, keď je oder závažný.
| Požiadavka aplikácie | Konštrukcia na posúdenie | Hlavný dôvod |
|---|---|---|
| Mierna tepelná expozícia | Tesnenie typu „tadpole“ na báze sklenených vlákien | Flexibilné všeobecné tepelné tesnenie, kde je overená teplota tesnenia vhodná |
| Vyššia tepelná expozícia s upravenými sklenenými vláknami | Sklenené vlákna upravené vermikulitom | Alternatívna konštrukcia povrchu zo sklenených vlákien |
| Vysokoteplotná textília s nekovovým jadrom | Kremičitý poťah + keramické jadro | Vysokoteplotná vláknitá konštrukcia bez kovovej výstuže jadra |
| Vysokoteplotná textília s kovovou výstužou | Kremičitý poťah + jadro Inconel | Tepelná textília kombinovaná s vystuženou vnútornou štruktúrou |
| Náročná vysokoteplotná vláknitá konštrukcia | Keramický poťah + keramické jadro | Kombinácia keramickej textílie a vlákien |
| Vysoká teplota s vnútornou kovovou oporou | Keramický poťah + jadro Inconel | Keramická vonkajšia vrstva kombinovaná s výstužou kovového jadra |
| Vysoká teplota plus výrazné povrchové opotrebovanie | Pančucha Inconel + keramická tkanina + keramické jadro | Dodatočná vonkajšia mechanická výstuž |
Táto tabuľka je výberovým sprievodcom, nie univerzálnou teplotnou tabuľkou. Konečná vhodnosť závisí od presných tried materiálov a prevádzkových podmienok.
Dvere pece nemusia udržiavať presne rovnakú geometriu od studeného spustenia až po plnú prevádzkovú teplotu.
Kovové rámy, žiaruvzdorné konštrukcie a upevňovacie komponenty sa môžu rozťahovať odlišne. Tesniaca medzera sa preto môže po obvode meniť, keď sa pec zahrieva a chladí.
Pre výmenu alebo návrh OEM zmerajte alebo vyhodnoťte:
Neriešte deformované dvere jednoduchým výberom príliš veľkého tesniaceho profilu. Nadmerná kompresia v najužšom mieste môže zvýšiť silu potrebnú na zatvorenie a skrátiť životnosť tesnenia.
Neexistuje žiadne univerzálne percento kompresie pre každé tesnenie typu tadpole.
Ak sú známe voľná výška profilu a inštalovaná výška, nominálnu kompresiu možno vypočítať ako:
Kompresia (%) = (Voľná výška profilu - Inštalovaná výška profilu) / Voľná výška profilu x 100
Napríklad, ak má navrhovaný profil voľnú výšku 20 mm a inštalovaná výška je 15 mm, vypočítaná rozmerová kompresia je 25 %.
Tento výpočet opisuje iba geometriu. Nedokazuje, že 25 % je vhodné pre daný materiál alebo jadro.
Správna pracovná kompresia by mala byť overená vzhľadom na:
Sploštený profil môže naznačovať dlhú prevádzku, nadmernú kompresiu, nevhodnú konštrukciu jadra alebo tepelnú degradáciu.
Nereprodukujte jednoducho jeho opotrebovanú výšku ako náhradný rozmer.
Možné príčiny zahŕňajú deformáciu rámu, pohyb pántov, nastavenie západky, nesprávnu veľkosť profilu alebo trvalú kompresiu starého tesnenia.
Pred výmenou samotného textilného materiálu skontrolujte ostré upevňovacie prvky, odkryté kovové hrany, klzný kontakt a nadmernú manipuláciu.
Skontrolujte šírku chvosta, záber svorky, geometriu upevňovacej lišty a rozstup spojovacích prvkov.
Malá poškodená oblasť môže naznačovať priamy únik horúceho plynu alebo lokálne horúce miesto, skôr než celkový problém s teplotou materiálu.
Zaznamenajte rozmery starého tesnenia aj zariadenia.
Pre prierez tesnenia zmerajte:
Pre pec zaznamenajte:
Opotrebované tesnenie by sa malo považovať za referenčný dôkaz, nie za presnú reprezentáciu pôvodného nového profilu.
Ak výkresy nie sú k dispozícii, BSTFLEX môže posúdiť fyzickú vzorku spolu s informáciami o aplikácii.
Pre lepšiu presnosť výmeny poskytnite:
Ak je existujúca zliatina jadra alebo textilný materiál neznámy, označte ho ako neznámy namiesto priradenia predpokladanej špecifikácie.
Pri nových peciach a zariadeniach na tepelné spracovanie by sa výber tesnenia mal začať už vo fáze návrhu dverí a rámu, nie až po výrobe.
Užitočné vstupy pre návrh OEM zahŕňajú:
| Položka špecifikácie | Potrebné informácie |
|---|---|
| Geometria dverí | Priečny rez, obvodové rozmery, polomery rohov a detaily uchytenia |
| Tesniaca medzera | Nominálna, minimálna a maximálna uzavretá medzera |
| Teplota | Kontinuálna a špičková teplota v mieste tesnenia |
| Poťah | Sklolaminát, oxid kremičitý, keramika alebo iný požadovaný textil |
| Jadro | Vlákno, keramika, nehrdzavejúca oceľ, Inconel alebo iná špecifikovaná konštrukcia |
| Kompresia | Inštalovaná výška banky a dostupná uzatváracia sila |
| Prevádzka | Očakávaná frekvencia otvárania dverí a tepelné cykly |
| Množstvo | Požiadavka na prototyp a odhadovaný objem výroby |
BSTFLEX podporuje vývoj vlastných profilov, výrobu vzoriek a OEM výrobu prostredníctvom svojej služby výroby tesnení typu „tadpole“ na mieru .
Ak sa zavádza nový materiál alebo konštrukcia jadra, vyhodnotenie prototypu by malo potvrdiť viac než len základné rozmerové prispôsobenie.
Kontrola:
Ak má pec definovanú požiadavku na tesnosť alebo zadržiavanie procesných látok, vyhodnoťte kompletný spoj podľa príslušných testovacích kritérií zariadenia.
Textilné tesnenie typu „tadpole“ by sa nemalo automaticky označovať ako plynotesné alebo tlakovo odolné bez príslušného overenia systému.
Vysokoteplotné tesnenia typu „tadpole“ možno zvážiť pre:
Pre efektívne technické posúdenie a cenovú ponuku zašlite:
Vhodné tesnenie závisí od teploty tesniacej línie, medzery, pohybu dverí a požadovanej kompresie. Tesnenia typu „tadpole“ (pulec) s použitím poťahov zo sklenených vlákien, oxidu kremičitého alebo keramiky s vláknitými alebo kovovými jadrami patria medzi konštrukcie používané na tesnenie dverí priemyselných pecí.
Nie. Materiál s najvyššou teplotnou odolnosťou nie je automaticky tou najlepšou voľbou. Je potrebné zvážiť poťah, jadro, podmienky oderu, flexibilitu, požiadavky na kompresiu a skutočnú teplotu tesnenia.
Jadro z Inconel možno zvážiť tam, kde je v náročnom tepelnom prostredí vyžadované kovové vystuženie. Malo by sa vyberať podľa skutočnej teploty jadra a mechanických požiadaviek, nie iba podľa teploty pece.
Nie automaticky. Keramické a kovové jadrá môžu mať odlišné charakteristiky kompresie, obnovy a vystuženia. Zmenu jadra treba posúdiť ako novú konštrukciu tesnenia.
Áno. Vlastné náhradné profily možno vyvinúť na základe výkresov, rozmerov zariadenia, fotografií a fyzických vzoriek. Opotrebované tesnenie by malo byť vždy, keď je to možné, doplnené skutočnými meraniami zariadenia.
Áno. Rozmery hlavy, rozmery chvosta, celkový profil, konštrukcia jadra a hotová dĺžka môžu byť vyrobené podľa konštrukcie pece.
BSTFLEX vyrába vlastné tesnenia dverí pecí typu „tadpole“, vysokoteplotné tesnenia pecí a náhradné profily tesnení pre výrobcov pecí OEM, spoločnosti zaoberajúce sa priemyselnou údržbou a zariadenia na tepelné spracovanie.
Pre vysokoteplotné aplikácie si pozrite dostupné konštrukcie z oxidu kremičitého a Inconel, konštrukcie jadra z oxidu kremičitého a keramiky, konštrukcie s keramickým poťahom a keramickým jadrom, konštrukcie s keramickým poťahom a jadrom z Inconel, a keramické konštrukcie vystužené Inconel.
