Rebríčková páska z keramických vlákien pre vysokoteplotné skrutkové spoje

Priskrutkovaný kryt pece potrebuje viac než len pás, ktorý sa zmestí okolo svorníkov. Tepelné tesnenie musí zostať na svojom mieste, zachovať zamýšľaný kontakt a tolerovať prevádzkový cyklus. Prechod zo sklených vlákien na keramické vlákna by sa preto mal začať od účelu spoja, nie jednoducho od najvyššej teploty vytlačenej vedľa názvu produktu.

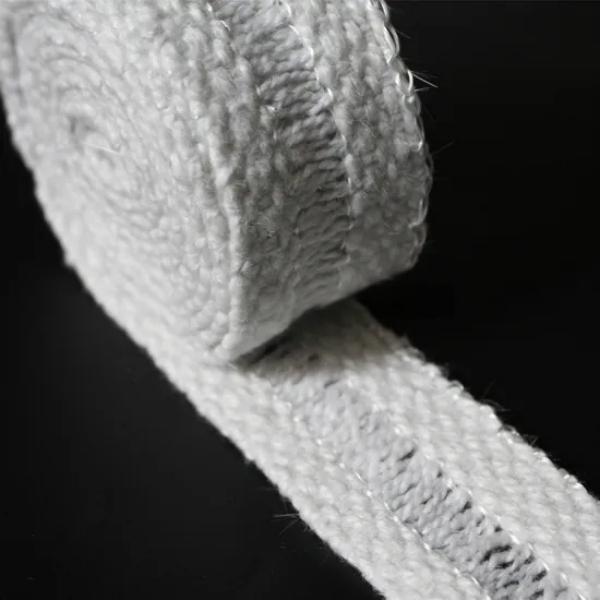

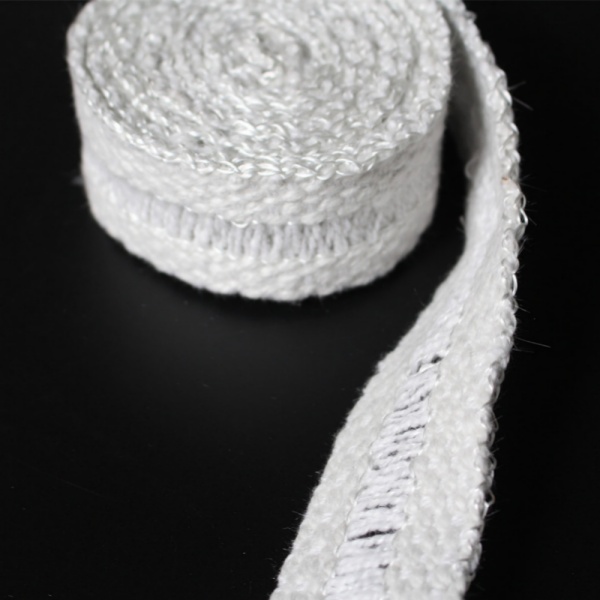

Rebríková páska z keramických vlákien je tkaná tepelná textília s vynechanými pozdĺžnymi priadzami v centrálnej upevňovacej zóne.Tiež nazývaná páska z keramických vlákien s vynechanou osnovou alebo páska na skrutky, prispôsobuje sa pridržiavacím spojovacím prvkom a zároveň poskytuje tkaný materiál na oboch stranách upevňovacej línie. BSTFLEX rebríková páska z keramických vlákien poskytuje túto konštrukciu pre priemyselnú izoláciu a detaily tepelného tesnenia.

Rebríková časť rieši problém upevnenia

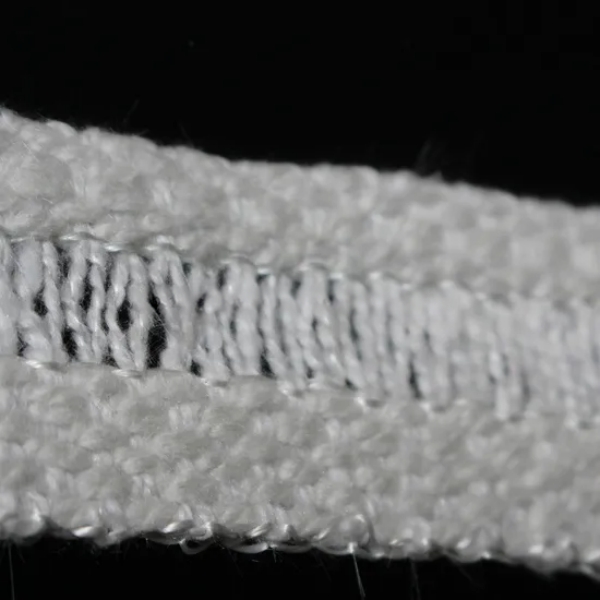

Centrálna časť s vynechanou osnovou pomáha umiestniť textíliu okolo skrutiek, svorníkov alebo čapov. Nedefinuje štandardnú rozteč dier a priečne priadze môžu zostať cez upevňovaciu zónu. Overte jej geometriu pomocou skutočnej vzorky produktu namiesto toho, aby ste stred považovali za neobmedzený otvor.

Ešte dôležitejšie je ukázať, kde má tesnenie prísť do kontaktu so zariadením. Dráha spojovacieho prvku a dráha tepelného kontaktu sú odlišné prvky. Skontrolujte, či tkané časti dosadajú na určené dosadacie plochy a či upevňovacia zóna neprerušuje požadovaný kontakt. Tam, kde cez textíliu nemusí prechádzať žiadny spojovací prvok, môže byť vhodnejšie zvážiť hladkú tkanú pásku z keramických vlákien ako alternatívnu konštrukciu.

Kedy dáva keramická konštrukcia zmysel?

Keramická rebríková páska je kandidátom vtedy, keď zdokumentovaná schopnosť konštrukcie zo sklených vlákien nespĺňa tepelné nároky spoja. Vhodné detaily na posúdenie zahŕňajú pridržiavacie kontaktné pásy na dverách priemyselných pecí, priskrutkované kontrolné kryty a odnímateľné panely okolo vyhrievaných zariadení. Každý z nich vyžaduje potvrdenie v súlade s konštrukciou zariadenia.

Pred zmenou materiálu identifikujte, v čom existujúci pás zlyháva. Poškodenie spôsobené trvalým teplom si vyžaduje iné vyšetrovanie ako pás roztrhnutý ostrým držiakom. Nerovnomerný kontakt spôsobený zdeformovanými dverami sa nenapraví jednoduchou výmenou vlákna.

Tam, kde súčasná rebríková páska zo sklených vlákien už spĺňa potvrdené podmienky, keramika nie je automaticky lepšou voľbou. Porovnajte požadovanú životnosť, manipuláciu, prispôsobenie a postup údržby. Zhoda v celkovej šírke a menovitej hrúbke nezaručuje, že sa dve rôzne textílie budú v stlačenom spoji správať identicky.

Čítajte teplotnú odolnosť ako konštrukčnú špecifikáciu

Klasifikačná teplota keramických vlákien, limit nepretržitej prevádzky hotovej pásky a limit krátkodobého vystavenia nie sú zameniteľné. Spýtajte sa, ktorý z nich uvádza cenová ponuka. Uveďte teplotu v mieste pásky, dobu vystavenia a procesnú atmosféru namiesto toho, aby ste dodali iba nastavenú hodnotu pece.

Do špecifikácie patrí aj vystuženie. Priadze z keramických textílií môžu obsahovať sklenené vlákna alebo kovové vystuženie s rôznymi obmedzeniami pevnosti za tepla. Potvrďte vystuženie v konkrétnej ponúkanej rebríkovej páske; nepredpokladajte, že možnosť uvedená pre inú keramickú pásku je dostupná v rovnakej rebríkovej konštrukcii.

Vystuženie, ktoré pomáha pri tkaní a osádzaní, nie je automaticky kvalifikované na prenášanie trvalého mechanického zaťaženia pri prevádzkovej teplote. Rovnako tak páska s kovovým vystužením nie je nosným prvkom. V blízkosti elektrických vykurovacích telies zahrňte do kontroly zariadenia prítomnosť vodivého vystuženia.

Špecifikujte kontaktnú podmienku, nielen hrúbku v nestlačenom stave

Pre pridržiavací tepelný pás zaznamenajte menovitú hrúbku pásky a zamýšľaný inštalovaný stav oddelene. Uveďte, či výkres zariadenia určuje uzavretú medzeru, stlačenú hrúbku alebo aplikované zaťaženie. Meranie hrúbky na nezaťaženej rolke nie je úplným opisom pracovného spoja.

Taktiež rozlišujte hardvér, ktorý drží pás na mieste, od hardvéru, ktorý zatvára dvere. Pridržiavacia skrutka môže pás umiestniť bez toho, aby vytvorila konečné tesniace zaťaženie. Vzorka by sa mala vyhodnotiť so skutočným držiakom, usporiadaním uzáveru a dosadacími plochami.

Skontrolujte stav po zamýšľanom tepelnom cykle, ako aj počas montáže za studena. Hľadajte stratu kontaktu, posunutie a poškodenie okolo pridržiavaných okrajov. Nevyrovnávajte nevysvetlenú zmenu pridaním ďalšej vrstvy alebo ďalším dotiahnutím bez prehodnotenia konštrukcie spoja. Názov produktu neposkytuje ani univerzálne percento stlačenia, ani montážny krútiaci moment.

Zahrňte počiatočné zahrievanie do posúdenia materiálu

Niektoré keramické textílie obsahujú organické spracovateľské vlákna alebo spojivá používané na výrobu priadze. Ich odstránenie počas zahrievania môže spôsobiť dym a zmeniť stav dodaného materiálu. Spýtajte sa, či vybraná páska obsahuje tieto zložky a či je dodávaná tepelne spracovaná.

Pre uzavretý proces alebo inštaláciu s obmedzeniami kontaminácie uveďte tieto požiadavky pred schválením vzorky. Získajte aktuálnu kartu bezpečnostných údajov a akékoľvek zdokumentované pokyny pre prvé zahrievanie. Nepredpokladajte, že každá keramická rebríková páska je bez spojív, vopred vyčistená alebo vhodná pre proces s obmedzením dymu.

Počiatočné tepelné spracovanie a opakované prevádzkové cykly sú rôzne kontroly. Vzorka, ktorá dokončila svoje prvé zahrievanie, musí stále spĺňať požiadavky spoja na kontakt a manipuláciu. Použite schválené postupy uvedenia do prevádzky a vetrania zariadenia namiesto vytvárania improvizovaného procesu vypaľovania.

Prispôsobte skúšku spôsobu používania krytu

Kryt, ktorý zostáva zatvorený dlhú dobu

Do hodnotenia zahrňte zamýšľanú dobu zotrvania v horúcom stave. Skontrolujte, či pás zostáva podopretý a či spoj po expozícii spĺňa stanovené akceptačné kritériá. Krátka skúška zahrievania nestanovuje výkon počas dlhšieho prevádzkového obdobia.

Dvere otvorené medzi výrobnými cyklami

Do skúšky zahrňte otváranie, zatváranie a opätovné nasadenie. Skontrolujte, či nedochádza k ťahaniu, posunu materiálu a poškodeniu v miestach uchytenia. Samotná tepelná odolnosť nezaručuje odolnosť voči opakovanému mechanickému namáhaniu.

Spoj s definovanou požiadavkou na tesnosť

Použite kvalifikovaný dizajn tesnenia zariadenia a skúšku tesnosti. Nemalo by sa predpokladať, že tkaný tepelný pás poskytuje plynotesné tesnenie, tesnenie udržujúce tlak alebo tesnenie pre riadenú atmosféru. Ak sú tieto funkcie vyžadované, celý spoj musí byť posúdený podľa týchto požiadaviek, nie schválený na základe teplotného menovitého výkonu pásky.

Zaznamenajte akceptačné kritériá pred opakovanou dodávkou

Pred vykonaním skúšky definujte, čo sa bude kontrolovať alebo merať. Užitočné položky zahŕňajú zachovanú polohu, kontinuitu kontaktu, rozmerový stav, činnosť uzáveru a akýkoľvek špecifikovaný tepelný výsledok alebo výsledok tesnosti. Úhľadne vyzerajúci pás nie je dôkazom toho, že všetky tieto kritériá boli splnené.

Zaznamenajte konštrukciu vzorky, vystuženie, revíziu výkresu, spôsob inštalácie a históriu zahrievania. Skontrolujte pri bezpečnej príležitosti údržby po dohodnutom cykle. Opätovné použitie, výmena a akékoľvek nastavenie by mali nasledovať podľa schváleného postupu zariadenia; nepredpokladajte, že zdanlivo neporušený pás možno vždy znova nainštalovať.

Vyžiadajte si keramickú vláknitú rebríkovú pásku pre vaše skrutkové tesnenie

Pri žiadosti o cenovú ponuku uveďte celkovú šírku pásky, požiadavku na centrálnu upevňovaciu zónu, menovitú hrúbku, dĺžku kotúča alebo narezanej dĺžky a množstvo. Priložte výkres spoja, usporiadanie uchytenia, požiadavku na inštalovaný kontakt, podmienky normálnej a špičkovej expozície a cyklus údržby. Ak je k dispozícii, priložte špecifikáciu materiálu alebo odkaz na existujúcu schválenú vzorku.

Vyžiadajte si potvrdenie konštrukcie vlákien a vystuženia, príslušné servisné údaje a dostupné rozmery. Neštandardnú geometriu, balenie a požiadavky na dodávku by ste mali prehodnotiť spolu s cenovou ponukou, namiesto toho, aby ste ich predpokladali na základe všeobecného popisu produktu.
