Polyesterové návleky na hydraulické hadice pre OEM hadicové zostavy: Dimenzovanie, oder a možnosti dodávky

Objednávka, ktorá uvádza iba „polyesterový návlek na hadicu“, ponecháva na dodávateľovi niekoľko rozhodnutí: textilnú konštrukciu, využiteľný vnútorný rozmer, výslednú dĺžku a formát dodávky. Tieto detaily určujú, či materiál dorazí na montážnu linku pripravený na použitie, alebo či vyžaduje dodatočné triedenie, rezanie a kontrolu rozmerov.

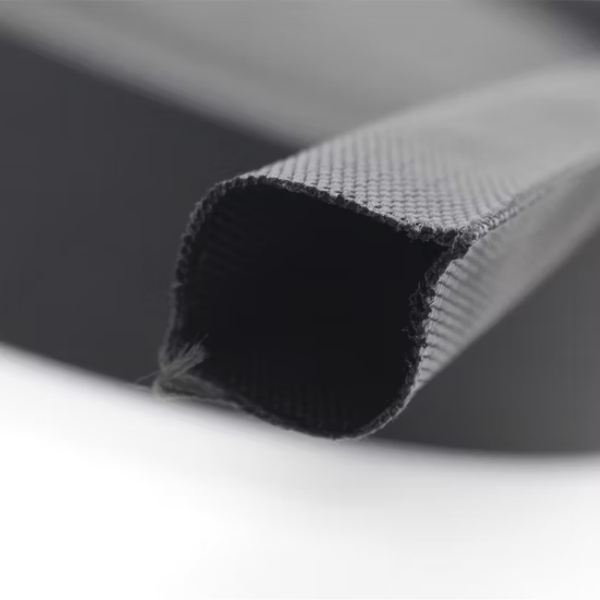

Polyesterové návleky na hydraulické hadice sú vonkajšie textilné kryty zvolené na ochranu povrchov hadíc pred oderom.Sú oddelené od konštrukcie hadice, ktorá drží tlak. Pre zostavu hadice OEM špecifikujte návlek podľa skutočných rozmerov hadice, postupnosti inštalácie a podmienok opotrebovania, a potom sa dohodnite, ako bude dodávaný a kontrolovaný.

BSTFLEX polyesterový ochranný návlek na hydraulickú hadicuposkytuje východiskový bod pre nákup zameraný na odolnosť proti oderu. Nasledujúci nákupný sprievodca pokrýva to, čo uviesť v dopyte, ako porovnávať vzorky a aké podrobnosti dodávky dohodnúť pred schválením výroby.

Začnite výkresom hadice, nie šírkou návleku

Použite vonkajšie rozmery hotovej hadice. Nominálny otvor hadice a veľkosť „dash“ označujú iné meranie; ani jedno neurčuje vôľu potrebnú vo vnútri ochranného návleku. Zahrňte najväčší profil koncovky, cez ktorý musí návlek prejsť, keď inštalácia prebieha po pripojení koncoviek.

Pre zväzok hadíc uveďte zamýšľané usporiadanie a celkový vonkajší profil. Nevypočítavajte požadovanú veľkosť návleku jednoduchým sčítaním priemerov hadíc. Taktiež potvrďte, či je zoskupenie hadíc vhodné vzhľadom na ich pohyb a požiadavky na údržbu.

Toto je kontrolný zoznam pre dopyt, nie tabuľka veľkostí produktov.Šírka v plochom stave nie je vnútorný priemer a ani jedno by sa nemalo zamieňať za vonkajší priemer hadice. Potvrďte rozsah prispôsobenia ponúkanej konštrukcie a skontrolujte vzorku na skutočnej zostave. Rozmery z inej série návlekov by sa nemali prenášať bez potvrdenia, že produkty sú ekvivalentné.

Dohodnite sa, kam návlek zapadá do procesu montáže

Pri rúrkovom polyesterovom návleku určite, či bude inštalovaný pred alebo po koncovkách hadice. Dohodnite sa na postupe s montážnikom hadíc, vrátane prístupu pre krimpovanie, tlakové skúšky, identifikáciu a záverečnú kontrolu. Ochranný kryt nesmie zasahovať do schváleného postupu montáže hadice a koncovky.

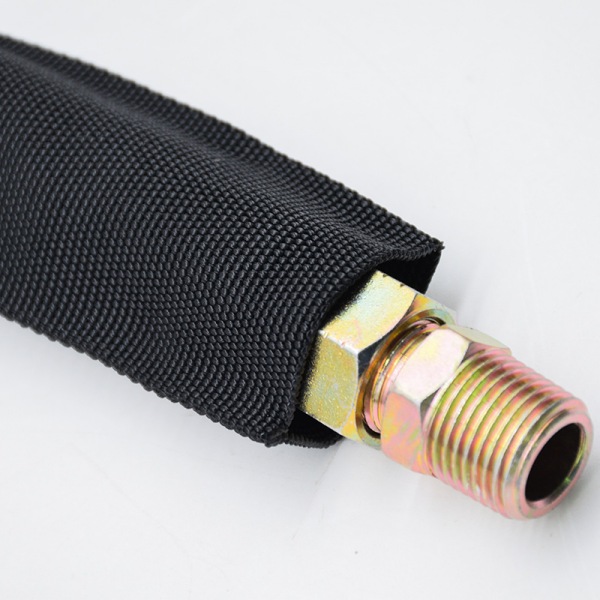

Návlek, ktorý sedí na tele hadice, nemusí prejsť cez zmontovanú spojku. Naopak, výber oveľa väčšieho návleku len kvôli prechodu cez koncovku môže vytvoriť nevhodné prispôsobenie pozdĺž hadice. Vyriešte tento konflikt počas schvaľovania vzorky namiesto toho, aby ste ho nechali na operátorovi výroby.

Ak existujúca inštalácia nemá praktický prístup ku koncom, zvážte samostatne odnímateľnú konštrukciu. Ovíjací nylonový návlek na hadicupoužíva iný spôsob inštalácie a materiál; nie je to zameniteľná verzia polyesterového produktu.

Označte požadované koncové polohy návleku na montážnom výkrese. Zachovajte prístup k inšpekčným bodom a požadovanej identifikácii hadice a špecifikujte spôsob zaistenia koncov. Pred montážou alebo kontrolou ochrany na inštalovanom zariadení dodržujte jeho postupy vypnutia, izolácie a odtlakovania, vrátane kontroly uloženej energie.

Vyhodnoťte oder vzhľadom na skutočný kontakt

Pred porovnaním materiálov popíšte zdroj opotrebovania. Hadica trúca sa o inú hadicu, pohybujúca sa cez držiak a kontaktujúca drsný povrch stroja predstavuje odlišné podmienky hodnotenia. Pošlite fotografie alebo označený výkres trasy, ktorý ukazuje, kde dochádza ku kontaktu a ako sa hadica pohybuje.

Pre porovnanie vzoriek si vyžiadajte metódu a vydanie testu oderu, konštrukciu vzorky, usporiadanie podpory, kontaktný povrch, aplikované zaťaženie a koncový bod. Počet cyklov bez týchto podrobností nie je kompletnou nákupnou špecifikáciou. Výsledky z rôznych testovacích metód alebo rôznych konštrukcií návlekov by sa nemali považovať za priamo zameniteľné.

Dohodnite sa na kritériu prijateľnosti relevantnom pre danú aplikáciu a potom posúďte navrhovaný návlek na reprezentatívnej zostave. Sledujte pokrytie, pohyb, prispôsobenie a lokálne opotrebovanie podľa schváleného postupu hodnotenia. Laboratórny výsledok oderu sám osebe nezaručuje životnosť stroja pracujúceho v iných podmienkach.

Opravte nevhodné trasovanie, kontakt s ostrými hranami a nedostatočnú podporu namiesto spoliehania sa na hrubší kryt ako kompenzáciu. Polyesterový návlek proti oderu pridáva vonkajšiu vrstvu proti opotrebovaniu; nie je to štrukturálna podpora hadice ani spôsob, ako vrátiť poškodenú hadicu do prevádzky.

Udržujte požiadavky na teplotu, vystavenie kvapalinám a plameňu oddelene

Polyester označuje rodinu vlákien, nie kompletnú špecifikáciu produktu. Uveďte konštrukciu priadze alebo textílie, kde je to potrebné, spolu s hrúbkou, akýmkoľvek náterom alebo povrchovou úpravou a prevádzkovými podmienkami. Nepredpokladajte, že dva návleky s rovnakým názvom materiálu majú rovnaké prispôsobenie alebo výkon.

Uveďte bežné a špičkové teploty, dobu vystavenia, blízke zdroje tepla a očakávaný kontakt s hydraulickými kvapalinami, čistiacimi prostriedkami alebo inými chemikáliami. Pre posúdenie chemickej kompatibility identifikujte látku, koncentráciu, teplotu a spôsob kontaktu. Potvrďte vhodnosť pre dodanú konštrukciu namiesto spoliehania sa na neobmedzený opis „chemicky odolný“.

Keď projekt špecifikuje odolnosť voči plameňu, zvážte polyesterový ochranný návlek na hadicu spomaľujúci horenie ako samostatný výber. Pre aplikáciu špecifikovanú podľa MSHA si vyžiadajte podrobnosti o schválení vzťahujúce sa na ponúkaný produkt. Neprenášajte schválenie z jedného typu návleku na druhý.

Odolnosť voči plameňu a odolnosť voči oderu nezaručujú zadržanie pri prasknutí ani ochranu pred únikom cez dierky. Tieto požiadavky vyžadujú samostatné preukázanie pre príslušný ochranný systém. Vonkajší návlek taktiež nezvyšuje menovitý pracovný tlak ani limit teploty kvapaliny hadice.

Porovnanie kotúčov, hotových narezaných dĺžok a montážnych balení

Najnižšia cena za meter nemusí nevyhnutne znamenať najnižšie náklady na nainštalovaný kus. Pri vyžiadaní cenovej ponuky na polyesterový návlek na hadicu porovnajte nižšie uvedené formáty s vašimi možnosťami rezania, sortimentom dielov a procesom montáže. Dostupnosť a obchodné podmienky by mali byť potvrdené pre zvolenú konštrukciu.

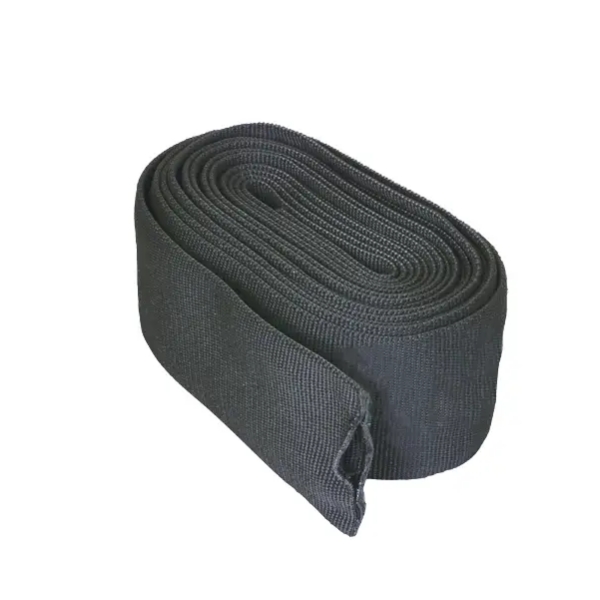

Pri nákupe v kotúčoch sa dohodnite, či musí byť uvedená dĺžka súvislá a ako sa zaobchádza s krátkymi dĺžkami. Pri narezaných kusoch špecifikujte hotový rozmer po dohodnutej úprave hrán. Nepredpokladajte, že každý narezaný produkt je tepelne zatavený alebo že jedna metóda konečnej úpravy vyhovuje každej konštrukcii.

Porovnávajte cenové ponuky na rovnakom základe: použiteľný materiál, rezanie a konečná úprava, odpad, identifikácia, balenie a manipulácia pri montáži. Uveďte množstvo vzoriek, počiatočnú objednávku, očakávaný opakovaný dopyt a harmonogram dodávok samostatne. Prognóza pomáha pri plánovaní dodávok, ale nemala by sa považovať za záväzné množstvo na uvoľnenie, pokiaľ to nie je dohodnuté.

Schváľte vzorku a zaznamenajte výrobnú špecifikáciu

Uchovávajte schválenú vzorku spolu s jej revíziou výkresu a požiadavkami na kontrolu. Zaznamenajte polyesterovú konštrukciu, rozmery, podmienky merania, konečnú úpravu koncov a akékoľvek podrobnosti o označovaní alebo balení. Samotný vzhľad nestačí na identifikáciu ekvivalentnej náhrady.

Skontrolujte prvý kus na reprezentatívnej zostave hadice, vrátane príslušného profilu koncovky a ohybov. Potvrďte, že návlek možno nainštalovať podľa plánu, pokrýva zamýšľanú zónu opotrebenia a neprekáža svorkám ani kontrole. Pred schválením opakovanej výroby zaznamenajte výsledok.

Dohodnite sa, ako budú výrobné šarže identifikované a aké vstupné kontroly sa vykonajú. Požiadajte dodávateľa, aby vás informoval pred zmenou konštrukcie priadze, textilnej štruktúry, povrchovej úpravy, rozmerov alebo procesu konečnej úpravy. Definujte, ktoré zmeny vyžadujú novú vzorku alebo obnovené posúdenie aplikácie.

Služby OEM a zákazkovej výroby spoločnosti BSTFLEX zahŕňajú posúdenie aplikácie, vývoj vzoriek a schválenie výroby. Použite tento proces na potvrdenie navrhovaného polyesterového návleku pred stanovením nákupnej špecifikácie. Minimálne množstvo objednávky a dodacia lehota závisia od produktu a úrovne prispôsobenia.

Nákupné otázky týkajúce sa polyesterových návlekov na hadice

Môže jedna veľkosť návleku pokryť niekoľko čísel dielov zostáv hadíc?

Možno, ale overte si prispôsobenie a inštalačnú dráhu pre každú zostavu. Vonkajší priemer hadice, profil koncovky, chránená dĺžka a vedenie sa môžu líšiť. Schvaľujte spoločnú veľkosť podľa každého príslušného výkresu namiesto spoliehania sa len na menovitý priemer hadice.

Je polyesterový návlek na hadicu automaticky spomaľujúci horenie?

Z označenia polyester by sa nemala vyvodzovať žiadna klasifikácia odolnosti voči plameňu. Špecifikujte požadovaný výkon a získajte dokumentáciu pre ponúkanú konštrukciu. Udržujte štandardné návleky proti oderu a samostatne overené triedy spomaľujúce horenie oddelené.

Čo je potrebné pre užitočnú žiadosť o vzorku?

Pošlite výkres alebo rozmery hadice, profil koncovky, chránenú dĺžku, podmienky opotrebenia a navrhovaný formát dodávky. Zahrňte kontroly, ktoré musí vzorka splniť. Vzorka s jasným účelom hodnotenia je užitočnejšia ako nekvalifikovaná žiadosť o štandardný návlek.

Vyžiadajte si vzorky polyesterových návlekov na hadice alebo OEM dodávku

Pre polyesterový ochranný návlek na hadicu BSTFLEX, pošlite vonkajší priemer vašej hadice, maximálny profil koncovky, dĺžku pokrytia, podmienky aplikácie a akékoľvek požadované testy. Pridajte požadovaný formát kotúča alebo hotového kusu, množstvá, požiadavky na balenie a cieľový dátum dodania.

Kontaktujte BSTFLEX s vaším výkresom zostavy hadice alebo nákupnou špecifikáciou. Pre stroj vyžadujúci niekoľko typov vonkajšej ochrany použite stránku výberu ochrany hydraulických hadíc na identifikáciu vhodného produktu pre každú expozíciu.
