Výber textilného kompenzátora pre priemyselný potrubný systém by sa mal začať prevádzkovými údajmi, nie názvom tkaniny.
Dva kompenzátory s úplne rovnakými rozmermi potrubia môžu vyžadovať úplne odlišné konštrukcie, ak jeden vedie čistý horúci vzduch pri nízkej teplote, zatiaľ čo druhý spracováva korozívne spaliny obsahujúce vlhkosť a abrazívne častice.
Spoľahlivý proces výberu preto musí zohľadňovať teplotu, tlak, geometriu potrubia, procesný plyn, pohyb, rýchlosť plynu, vibrácie, chemickú expozíciu a spôsob inštalácie ako jeden kompletný systém.

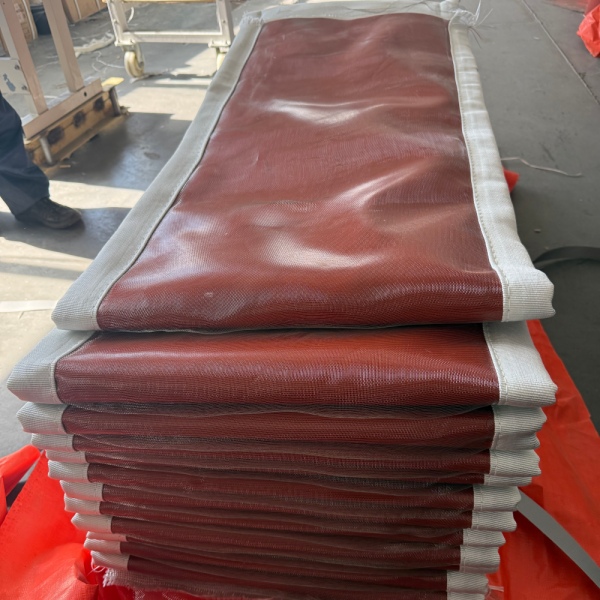

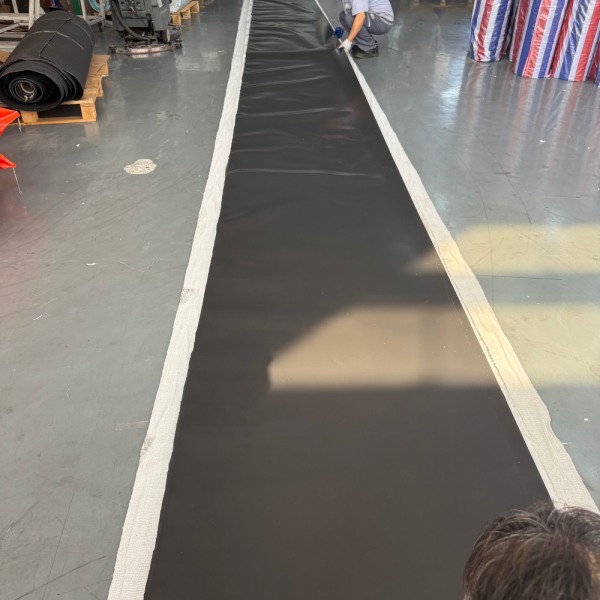

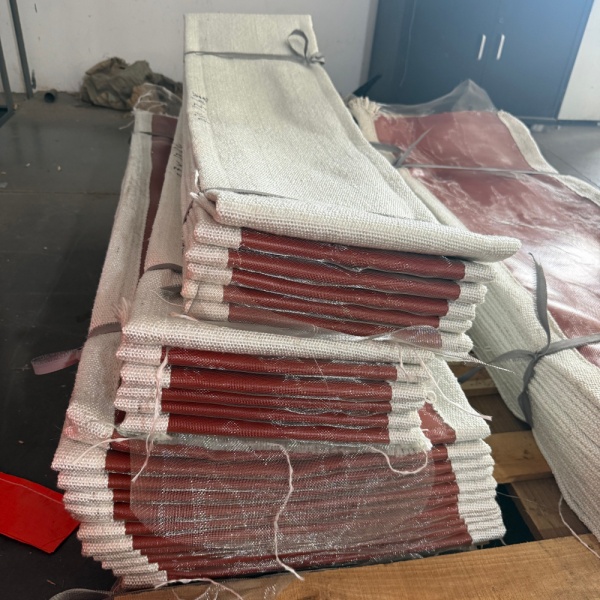

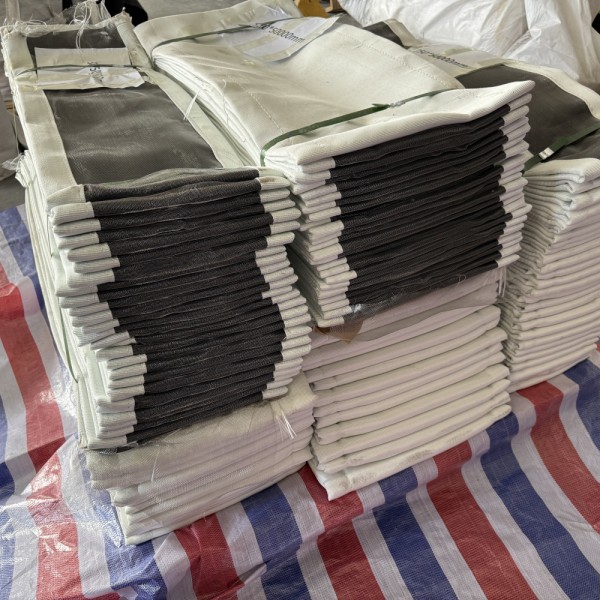

BSTFLEX vyrába zákazkové nekovové textilné kompenzátory pre priemyselné potrubia, aplikácie s horúcim vzduchom, odťahom a spalinami. Nasledujúca príručka vysvetľuje informácie, ktoré by sa mali vyhodnotiť pred špecifikáciou kompenzátora.
Pred vyžiadaním cenovej ponuky definujte týchto osem položiek:
Prvá otázka neznie „Akú tkaninu mám použiť?“, ale „Čo sa deje vo vnútri tohto potrubia?“
Textilný potrubný kompenzátor tvorí súčasť kompletného potrubného systému. Jeho dizajn je ovplyvnený každou podmienkou pôsobiacou na tento systém.
Pred zvážením materiálov zaznamenajte:
Akonáhle sú tieto podmienky známe, flexibilný prvok môže byť zostavený podľa skutočnej aplikácie.
Textilné kompenzátory sa bežne používajú, pretože priemyselné potrubia môžu byť extrémne veľké a nie vždy sú kruhové.
Výrobca by mal dostať skutočné rozmery potrubia namiesto nominálneho popisu.
| Typ potrubia | Požadované informácie |
|---|---|

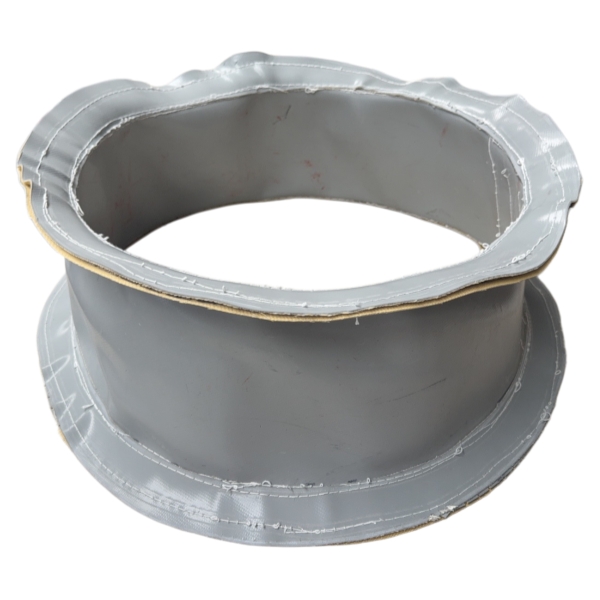

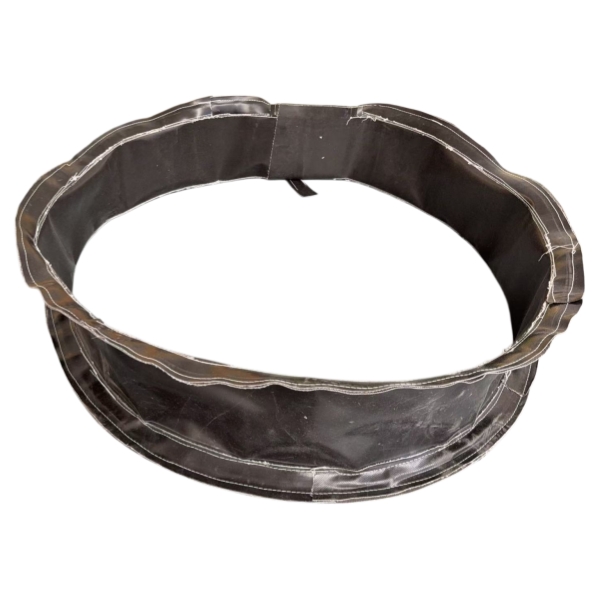

| Kruhové | Vnútorný alebo vonkajší priemer |

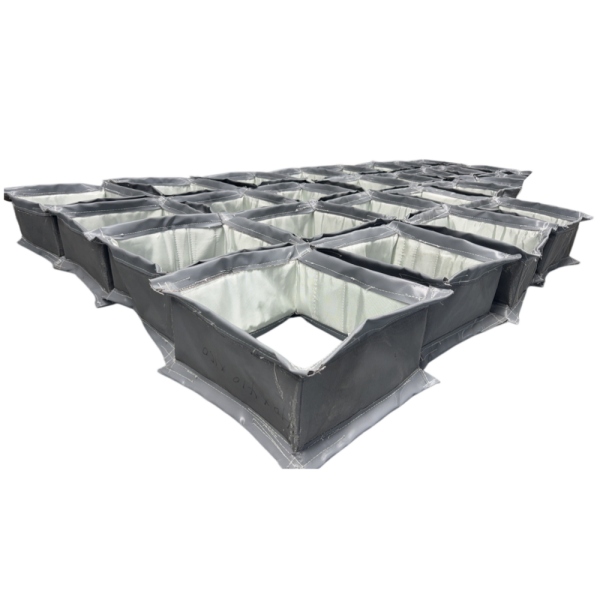

| Obdĺžnikové | Šírka × výška |
| Štvorec | Bočné rozmery |
| Prechod | Rozmery oboch koncov a geometria prechodu |
| Nepravidelný | Výkres alebo rozmerový náčrt |
Obdĺžnikové spoje vyžadujú osobitnú pozornosť venovanú rohom. Priamočiare časti a rohy sa pri pohybe potrubia nedeformujú rovnako, preto by sa geometria rohov mala navrhovať konštrukčne a nemalo by sa s ňou zaobchádzať len ako s predĺžením priameho pásu.
Pri existujúcich inštaláciách by mali rozmery dopĺňať fotografie, ktoré by však nemali nahrádzať rozmerový výkres.
Dostupná vzdialenosť medzi dvoma upevňovacími bodmi má priamy vplyv na schopnosť pohybu.
Tento rozmer sa bežne nazýva:
Širšie pružné rozpätie vo všeobecnosti poskytuje materiálu viac priestoru na deformáciu, zatiaľ čo veľmi krátke rozpätie môže zvýšiť napätie v páse.
Jednoduché zvRule k zvRule e text offset. Zvýšenie šírky pásu však nie je vždy riešením. Nadmerný materiál môže spôsobovať zalamovanie, kmitanie alebo zasahovanie do vnútorných komponentov.
Správny rozmer od príruby k prírube sa preto musí posudzovať spoločne s pohybom, tlakom a geometriou vnútornej výstelky.
Teplota by sa mala vždy rozdeliť minimálne na dve hodnoty:
Ak dôjde k havarijnej teplote, uveďte aj jej predpokladané trvanie.
Napríklad potrubie pracujúce nepretržite pri 350 °C, ale občas dosahujúce 600 °C na niekoľko minút, vyžaduje iné posúdenie materiálu ako potrubie nepretržite pracujúce pri 600 °C.

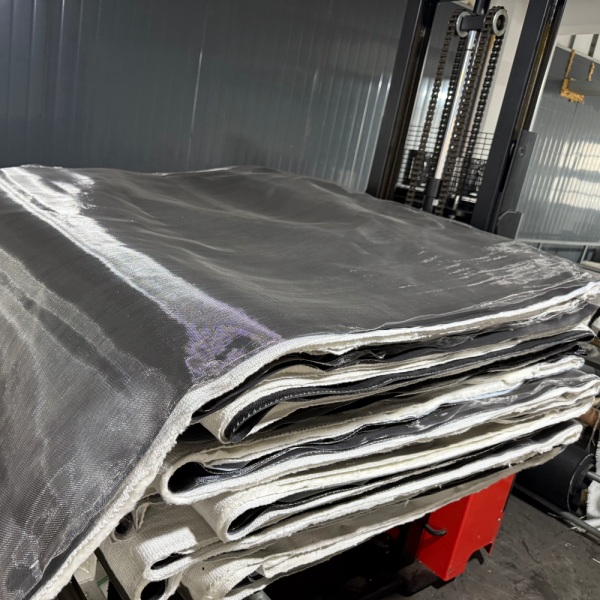

Vysokoteplotný tkaninový kompenzátor je zvyčajne vrstvený tepelný systém. Pružná tesniaca membrána nemusí byť priamo vystavená plnej procesnej teplote.
Namiesto toho môže konštrukcia obsahovať:
Toto usporiadanie vytvára v spoji teplotný gradient.
Častou chybou je špecifikovať iba:
„Potrebujeme tkaninu odolnú do 800 °C.“
To neposkytuje dostatok inžinierskych informácií.
Výrobca stále potrebuje vedieť, či je teplota 800 °C nepretržitá, prerušovaná alebo ide o havarijný stav, a či je spoj priamo vystavený prúdeniu plynu, sálaniu alebo izolovanému potrubiu.
Tlak ovplyvňuje požiadavky na tesnenie aj mechanické správanie.
Priemyselné potrubné systémy často pracujú pri tlakoch oveľa nižších, než sú tlaky v procesnom potrubí, čo je jeden z dôvodov, prečo sa v týchto aplikáciách široko používajú textilné kompenzátory. Priemyselné usmernenia vo všeobecnosti charakterizujú textilné kompenzátory ako nízkotlakové komponenty.
Záleží však na smere tlaku.
Pretlak tlačí pružný prvok smerom von.
Konštrukčné hľadiská môžu zahŕňať:
Podtlak ťahá tkaninu dovnútra smerom k potrubiu.
To môže zvýšiť riziko:
Veľké potrubia s podtlakom preto môžu vyžadovať vhodné vložky alebo podporné usporiadania.
„Vzduch“ a „spalinové plyny“ by sa nikdy nemali považovať za rovnocenné médiá.
Kompatibilita materiálov sa môže výrazne meniť v závislosti od toho, čo potrubie vedie.
Užitočné informácie zahŕňajú:
Nekovové kompenzátory sa široko používajú s plynnými médiami vrátane horúceho vzduchu, spalinových plynov a chemicky agresívnych plynov, ale konštrukcia pružného materiálu musí byť zvolená pre konkrétnu prevádzku.
Plyn sa pri prevádzkovej teplote nemusí javiť ako vysoko korozívny, ale môže sa stať oveľa agresívnejším, keď vlhkosť kondenzuje.
Pre aplikácie so spalinovými plynmi uveďte:
Tieto podmienky môžu ovplyvniť tesniace membrány aj vnútorné ochranné vrstvy.
Neuvádzajte iba „celkový pohyb“.
Spoj by mal byť navrhnutý podľa smeru posunu.
Príklad užitočných údajov o pohybe:
Axiálna kompresia: 25 mm
Axiálne predĺženie: 10 mm
Priečny pohyb: ±30 mm
Uhlový pohyb: 2°
Tkaninové kompenzátory dokážu absorbovať axiálny, priečny a uhlový pohyb a jednou z ich hlavných výhod je schopnosť zvládnuť kombinovaný pohyb v rámci relatívne kompaktnej dĺžky potrubia.
Dve potrubné prípojky sa pohybujú smerom k sebe.
Dva upevňovacie body sa od seba vzďaľujú.
Jedna strana sa posúva kolmo na stredovú os potrubia.
Spojovacie plochy sa otáčajú vzhľadom na seba.
Niekoľko pohybov nastáva súčasne.
Posledný prípad je bežný v skutočných inštaláciách v prevádzkach a mal by byť jasne identifikovaný počas výberu.
Samotná veľkosť pohybu nestačí.
Počet a frekvencia prevádzkových cyklov môže tiež ovplyvniť únavu materiálu a životnosť.
Zvážte, či systém:
Spoj, ktorý zažíva jeden hlavný tepelný cyklus za mesiac, je zásadne odlišný od spoja, ktorý zažíva neustály cyklický pohyb.
Rýchlosť plynu sa často vynecháva z údajov v dopytoch (RFQ), ale môže mať zásadný vplyv na životnosť tkaniny.
Vysokorýchlostný prietok môže spôsobiť:
Priemyselné konštrukcie tkaninových kompenzátorov často zahŕňajú vložky špeciálne na kontrolu turbulencie a ochranu tkaninového pásu pred prietokovými podmienkami.
Cementový prach, popolček, častice z pece a iné pevné látky môžu rýchlo poškodiť pružnú textíliu, ak na ňu nepretržite narážajú.
Ak sú prítomné tuhé častice, informujte výrobcu o:
Abrazívne aplikácie môžu vyžadovať vnútornú vložku, materiál odolný proti oderu na horúcej strane alebo bariéru proti hromadeniu.
Pri výbere materiálu by sa mali chemikálie zvažovať nezávisle od teploty.
Možné obavy zahŕňajú:
Tkanina potiahnutá PTFE, tkanina potiahnutá silikónom a neošetrená tkanina zo sklenených vlákien majú veľmi odlišné chemické správanie.
Správna voľba závisí od kombinácie teploty a chemického prostredia, nielen od samotnej chemickej odolnosti.
Konštrukcia materiálu by sa mala vyberať až po definovaní prevádzkových podmienok.
| Skupina materiálov | Možná funkcia | Hlavné faktory výberu |
|---|---|---|
| Tkanina zo sklenených vlákien | Výstužná alebo tepelne odolná textilná vrstva | Teplota, pevnosť a väzba |
| Sklenené vlákno potiahnuté silikónom | Pružná ochranná alebo tesniaca vrstva | Teplota, pružnosť a prostredie |
| Tkanina potiahnutá PTFE | Plynová bariéra odolná voči chemikáliám | Procesná chémia a teplota |
| Kremíková tkanina | Vysokoteplotná ochrana | Teplota horúcej strany a tepelné zaťaženie |
| Izolačná vrstva | Riadenie tepelného spádu | Teplota procesu a požadovaná teplota studenej strany |
| Kovová sieť alebo vložka | Mechanická ochrana a ochrana prietoku | Rýchlosť, oder a častice |
BSTFLEX pracuje s viacerými vysokoteplotnými tkaninovýmisystémami, čo umožňuje prispôsobiť konštrukciu spoja rôznym tepelným a procesným podmienkam.
Izolačný vankúš nie je automaticky potrebný v každom kompenzátore.
Zvyčajne sa zvažuje tam, kde sa teplota procesu musí znížiť pred dosiahnutím vonkajších flexibilných tesniacich vrstiev.
Jeho dizajn závisí od:
Vankúš musí zostať dostatočne flexibilný, aby umožnil pohyb spoja pri zachovaní primeranej tepelnej ochrany.
Vložka môže byť jednou z najdôležitejších súčastí pri náročnej prevádzke potrubí.
Jej účel môže zahŕňať:
Priemyselné usmernenia špecificky uvádzajú výber vložky, výšku odstupu a čelné rozmery ako dôležité konštrukčné premenné tkaninových kompenzátorov.
Záleží aj na okolitej izolácii potrubia.
Ak je potrubie externe izolované, táto izolácia môže zmeniť rozloženie teploty okolo rámu kompenzátora a flexibilného pásu.
Výrobca by mal vedieť:
Flexibilný prvok musí byť bezpečne pripevnený bez vytvorenia lokálneho napätia, ktoré by poškodilo pás.
Bežné usporiadania zahŕňajú:
Pre náhradné projekty uveďte:
Rámy tkaninových kompenzátorov môžu byť navrhnuté na zvárané alebo skrutkové pripojenie v závislosti od aplikácie.
Nepredpokladajte, že kompenzátor dokáže automaticky korigovať neobmedzenú chybu inštalácie.
Ak existuje známa nesúososť, mala by byť deklarovaná ako súčasť požiadavky na pohyb pred výrobou.
Inštalačné pokyny od zavedených výrobcov kompenzátorov výslovne varujú, že nesúososť by mala zostať v rámci dohodnutých konštrukčných limitov, pokiaľ nebola zámerne zahrnutá do návrhu kompenzátora.
Vonkajšia inštalácia prináša dodatočné požiadavky, ktoré nemusia existovať vo vnútri závodu.
Môžu zahŕňať:
Vonkajší kryt by sa preto mal vyberať s ohľadom na prevádzkové podmienky aj okolité prostredie.
Proces výberu je odlišný pre nový projekt a pre náhradu.
Kompenzátor možno navrhnúť spoločne s:
Jednoducho nekopírujte starý kompenzátor, ak zlyhal predčasne.
Pred výmenou preskúmajte:
Usmernenia pre výmenu od skúsených výrobcov tiež zdôrazňujú potrebu prehodnotiť pôvodné špecifikácie a prevádzkovú históriu namiesto automatického kopírovania zlyhaného dizajnu.
| Prevádzkové podmienky | Dizajnová otázka | Možná dizajnová reakcia |
|---|---|---|
| Vysoká teplota plynu | Dokážu vonkajšie vrstvy odolať procesnej teplote? | Pridajte izoláciu a vhodné materiály pre horúcu stranu |
| Veľký bočný pohyb | Je k dispozícii dostatočné flexibilné rozpätie? | Optimalizujte šírku pásu a geometriu spoja |
| Vysoká rýchlosť plynu | Bude tkanina priamo vystavená turbulenciám? | Zvážte vnútornú vložku |
| Abrazívny prach | Budú častice narážať na flexibilný prvok? | Pridajte ochranu proti oderu alebo vložku |
| Korozívny vlhký plyn | Je kondenzát chemicky agresívny? | Vyberte kompatibilnú tesniacu membránu |
| Podtlak | Môže byť tkanina vtiahnutá dovnútra? | Vyhodnoťte vložku a geometriu podpery |
| Vonkajšia inštalácia | Bude spoj vystavený poveternostným vplyvom a UV žiareniu? | Vyberte vhodný vonkajší kryt |
| Časté cyklovanie | Ako často sa pohyb opakuje? | Vyhodnoťte únavu materiálu a geometriu |
Prevádzkové podmienky:
Priority výberu:
Dizajn by sa mal zamerať na ochranu proti abrázii, vysokoteplotnú izoláciu, správanie pri podtlaku, konštrukciu rohov a dostatočnú vôľu na pohyb. Vnútorné usmerňovacie puzdro môže byť dôležité na ochranu flexibilného pásu pred plynom zaťažovaným prachom.
Prevádzkové podmienky:
Priority výberu:
Flexibilita a odolnosť proti vibráciám môžu byť dôležitejšie ako hrubý izolačný balík. Kmitanie pásu a lokálne prúdenie vzduchu okolo pripojenia ventilátora by sa napriek tomu mali zohľadniť.
Prevádzkové podmienky:
Priority výberu:
Chemická odolnosť vrstvy tesniacej plyn môže byť dôležitejšia ako maximálna teplotná odolnosť. Kondenzácia a teploty na studenej strane by sa mali starostlivo posúdiť.
Mnohé problémy s kompenzátormi začínajú ešte pred výrobou.
Vyhnite sa týmto chybám v špecifikácii:
Pre najrýchlejšie technické posúdenie pošlite s vaším dopytom nasledujúce informácie:
| Aplikácia | Elektráreň, cementáreň, pec, ventilátor, kotol, výfukový systém alebo iné zariadenie |
| Tvar | Kruhový, obdĺžnikový, štvorcový alebo špeciálny |
| Rozmery | Priemer alebo šírka × výška |
| Vzdialenosť medzi prírubami | Inštalovaná dĺžka spoja |
| Prevádzková teplota | Priebežná hodnota |
| Maximálna teplota | Špičková hodnota a trvanie |
| Tlak | Kladné alebo záporné, prevádzkové a konštrukčné hodnoty |
| Procesné médium | Zloženie plynu a vlhkosť |
| Pohyb | Axiálna kompresia, predĺženie, laterálny a uhlový pohyb |
| Rýchlosť plynu | Prevádzková rýchlosť prúdenia, ak je známa |
| Častice | Prach, popol alebo abrazívne pevné látky |
| Prostredie | Vnútorné alebo vonkajšie |
| Množstvo | Prototyp, náhradné alebo výrobné množstvo |
| Výkres | PDF, CAD alebo rozmerový náčrt |
Priemyselné textilné kompenzátory by mali byť navrhnuté podľa potrubného systému, a nie vyberané ako bežné textilné komponenty.
BSTFLEX dokáže posúdiť zákazkové konštrukcie pre potrubia horúceho vzduchu, výfukových plynov a spalín na základe prevádzkovej teploty, tlaku, pohybu, zloženia plynu, geometrie a environmentálnych požiadaviek zákazníka.

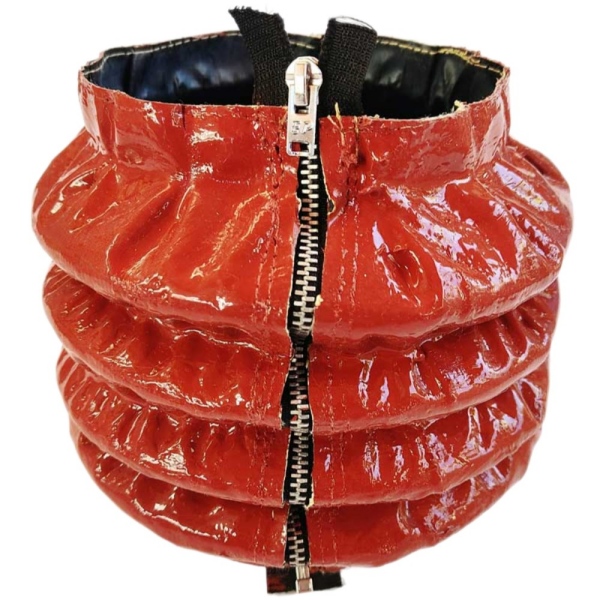

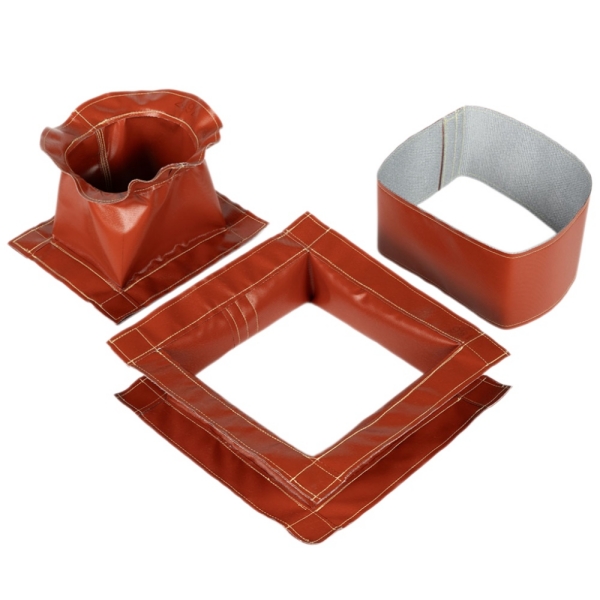

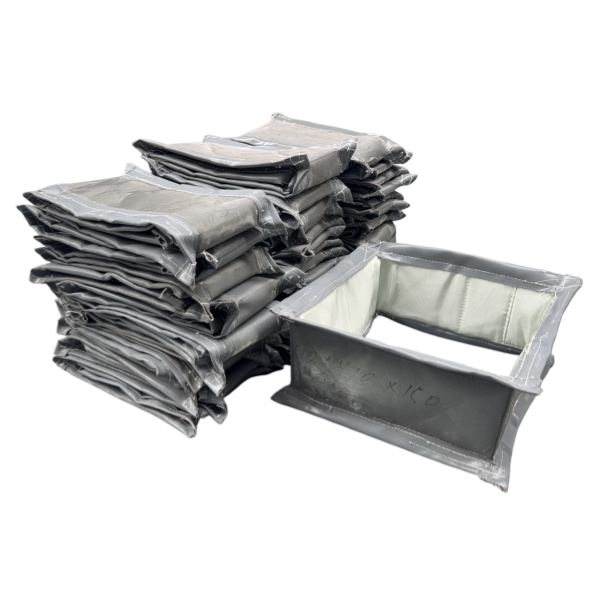

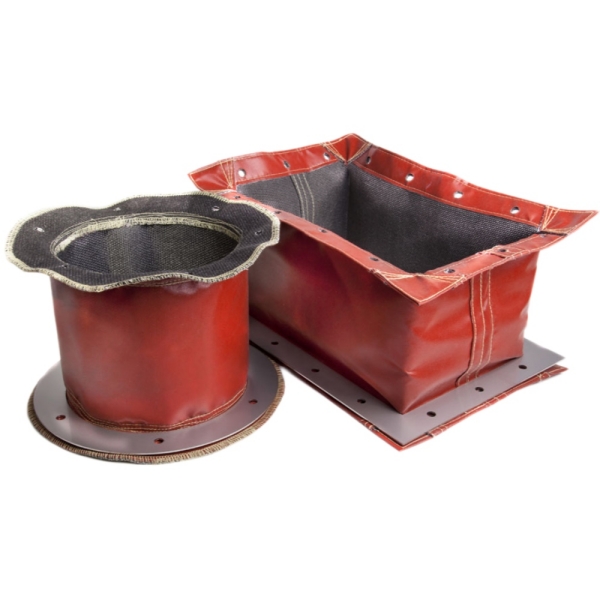

Dostupné riešenia zahŕňajú okrúhle, obdĺžnikové a zákazkové textilné potrubné kompenzátory, s flexibilnými konštrukciami využívajúcimi technické tkaniny, povrstvené tkaniny, tesniace vrstvy, izoláciu a ochranné komponenty podľa požiadaviek aplikácie.
Pozrite si nekovový textilný kompenzátor BSTFLEX produktovú stránku pre informácie o zákazkovej výrobe.
Pre vypracovanie cenovej ponuky na mieru uveďte veľkosť potrubia, vzdialenosť medzi prírubami, bežnú a maximálnu teplotu, prevádzkový tlak, procesný plyn, axiálny pohyb, laterálny pohyb, rýchlosť plynu a dostupné výkresy.
