Kryt príruby sa síce môže zmestiť okolo spoja, no jeho montáž alebo demontáž môže byť napriek tomu náročná. Telo môže mať od príruby dostatočný odstup, ale bočný panel sa môže dotýkať vyčnievajúcej zavŕtanej skrutky, západka môže smerovať k podpore potrubia alebo sa pántová časť môže oprieť o stenu skôr, než sa dostatočne otvorí.
Ak chcete určiť veľkosť nerezových krytov prírub, zaznamenajte rozmery zmontovanej príruby, profil prechádzajúci cez každý otvor bočného panela a priestor potrebný na umiestnenie, zatvorenie, otvorenie a demontáž krytu.Menovitá svetlosť potrubia je východiskový bod, nie úplná špecifikácia krytu.

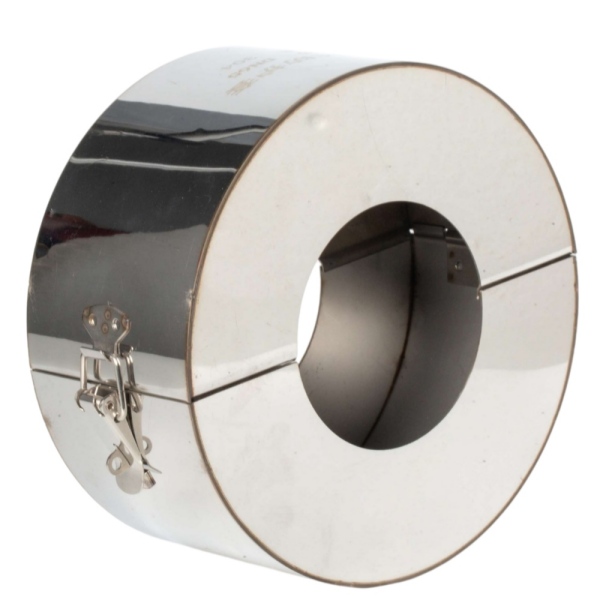

BSTFLEX Nerezové kryty prírubpoužívajú kovové puzdro s prstencovými bočnými panelmi, pántovým otváraním a uzatváraním na západku. Nasledujúci kontrolný zoznam meraní je určený pre cenovú ponuku a kontrolu výkresov; konečné výrobné rozmery a vôle vyžadujú potvrdenie pre zvolenú zostavu.

Pred meraním rozmerov identifikujte prírubovú normu, menovitú veľkosť, tlakovú triedu a typ spojenia. Uveďte presné označenie normy a neopisujte spojenie iba ako americkú, európsku alebo japonskú prírubu.
Spoločnosť BSTFLEX používa ako jednu z referencií pre určenie veľkosti rozmery prírub podľa HG/T 20592. Ostatné normy prírub je možné posúdiť podľa príslušných výkresov a nameraných hodnôt po inštalácii. Tlaková trieda príruby identifikuje potrubné spojenie; nestanovuje tlakovú odolnosť vonkajšieho krytu.
Zmerajte spojenie v zmontovanom stave, s nainštalovanými skutočnými maticami, podložkami a zavŕtanými skrutkami. Poznačte si všetky rozperky, adaptéry alebo prístrojové prípojky medzi prírubami. Označte prvky, ktoré sa líšia od referenčného výkresu, a nepredpokladajte, že štandardné rozmery príruby opisujú celú inštaláciu.
Dôsledne používajte milimetre alebo palce a koncovky merania vyznačte na náčrte. Predovšetkým rozlišujte šírku dvojice prírub od celkového priestoru, ktorý zaberajú jej spojovacie prvky.
| Meranie | Čo zaznamenať | Čo pomáha skontrolovať |
|---|---|---|
| Vonkajší priemer príruby | Vonkajší priemer každej príruby. Zaznamenajte oba, ak sa líšia. | Priestor potrebný vo vnútri valcového tela krytu. |
| Šírka zmontovanej príruby | Osová vzdialenosť medzi vonkajšími zadnými stranami oboch prírub, okrem vyčnievajúcich spojovacích prvkov. Vyznačte tieto referenčné plochy na náčrte. | Základná šírka spojenia pred kontrolou matíc, zavŕtaných skrutiek a iných výčnelkov. |
| Výčnelky spojovacích prvkov | Ako ďaleko presahujú matice, podložky a konce zavŕtaných skrutiek za zadnú stranu každej príruby. Zahrňte cokoľvek, čo zasahuje za obvod príruby. | Možná kolízia s bočnými panelmi alebo vonkajším plášťom. |
| Profil v mieste každého bočného panela | Vonkajší priemer potrubia a akýkoľvek náboj, puzdro, povlak alebo iný prvok v mieste navrhovaného otvoru na každej strane. | Požadovaný tvar otvoru a vôľa na oboch koncoch krytu. |
| Blízke prekážky | Vzdialenosti k podperám, stenám, susedným potrubiam, telám ventilov, pohonom a izolácii, ktoré zostanú na svojom mieste. | Či sa zatvorený kryt a jeho kovanie zmestia do dostupného priestoru. |
| Priestor na otváranie a demontáž | Dostupný smer prístupu a obmedzenia okolo pántu a západky. Priložte aj širšiu fotografiu inštalácie. | Či je možné kryt namontovať a demontovať, nie ho len zatvoriť okolo spoja. |
Ide o rozmery spojenia, nie o rozmery hotového krytu. Vonkajší priemer príruby nie je to isté ako vonkajší priemer krytu a nameraná šírka zostavy by sa nemala automaticky stať výslednou vzdialenosťou medzi bočnými panelmi.

Prstencové bočné panely sú časti v tvare krúžku okolo otvorov pre potrubie. Siahajú smerom dovnútra od vonkajšieho puzdra, takže ich polohu je potrebné skontrolovať voči prvkom, ktoré by pás s otvorenými stranami neobopínal.
Skontrolujte každý koniec samostatne. Priame potrubie na jednej strane a telo ventilu alebo náboj príruby na druhej strane môžu predstavovať rôzne profily. Zaznamenajte priemer v mieste navrhovaného bočného panela, nie jednoducho na najbližšej vhodnej časti obnaženého potrubia.
Taktiež identifikujte, kde končí izolácia alebo opláštenie. Uveďte, či zostane mimo krytu, prejde cez otvor alebo sa odstráni v rámci dohodnutého plánu inštalácie. Nenechávajte toto rozhodnutie na montážnikovi po vyhotovení krytu.

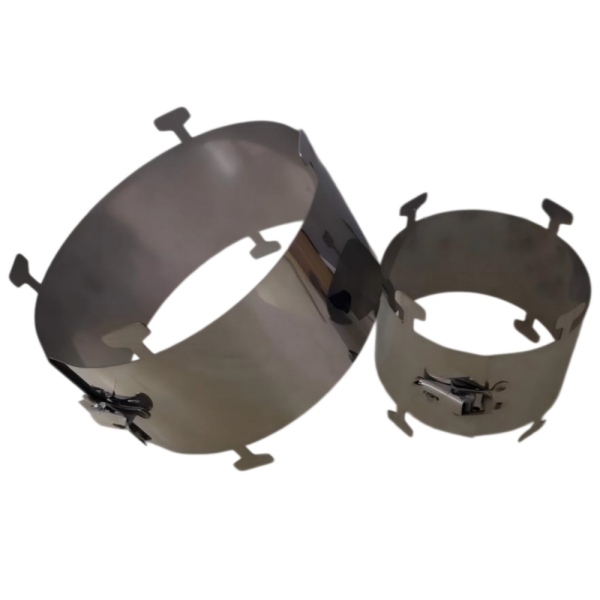

Pre alternatívu s otvorenými stranami porovnajte konštrukciu pásových nerezových krytov prírub. Bočné panely menia geometriu zakrytia a požiadavky na usadenie; ich prítomnosť sama osebe nepreukazuje vyššiu úroveň ochrany pred postriekaním ani tesnosť voči tlaku.
Skontrolujte maximálny vonkajší obrys navrhovanej zostavy vrátane pántu a západky. Priemer tela, ktorý sa zmestí medzi dve potrubia, môže stále ponechať nedostatočný priestor pre zatvárací mechanizmus. Znázornite zamýšľanú orientáciu vzhľadom na okolité zariadenie.
Skontrolujte prístup pre ruku obsluhy a pohyb západky, ako aj dráhu, ktorú opisuje sklopná časť. Medzera vedľa zatvoreného krytu nemusí nutne predstavovať dostatok priestoru na jeho otvorenie. Ak je orientácia obmedzená, označte na výkrese navrhovanú stranu pántov a stranu západky.
Zvážte trasu, ktorou otvorené puzdro dosiahne k pripojeniu a opäť sa odtiahne. Zahrňte pevné podpery, susedné ventily a akékoľvek zariadenie, ktoré sa počas bežnej údržby nedá presunúť. V prípade pripojenia ventilu posúďte pohyb rukoväte alebo aktuátora oddelene od otváracieho pohybu krytu.
Ako príklad usporiadania: dve inak identické zostavy prírub môžu vyžadovať odlišnú orientáciu krytu, ak sa jedna nachádza vedľa steny. Rozmery pripojenia môžu byť totožné, zatiaľ čo praktický priestor na otvorenie nie je. Preto by mala byť detailná fotografia príruby doplnená širším záberom.
Predložte namerané rozmery namiesto pridávania nešpecifikovaného prídavku ku každej hodnote. Dodávateľ potrebuje vedieť, ktoré údaje opisujú pripojenie a ktoré opisujú váš požadovaný hotový kryt.
V prípade inštalácií pre horúce médiá zaznamenajte, či sa merania vykonali za studena, a uveďte prevádzkové podmienky. Identifikujte akýkoľvek očakávaný pohyb, s ktorým musí konštrukcia krytu podľa požiadaviek projektového inžiniera počítat. Výber materiálu, usadenie, výrobné tolerancie a prístup k inštalácii by sa mali posudzovať spoločne.
Širší vývod potrubia alebo väčšie puzdro automaticky neznamená lepšie riešenie. Mení to pokrytie a umiestnenie krytu. Požadované vôle vyriešte na výkrese namiesto zväčšovania otvorov alebo násilného zatláčania západky počas inštalácie.
Predný pohľad by mal znázorňovať obvod príruby a polohu potrubia. Bočný pohľad by mal ukazovať zmontovanú šírku, presahy svorníkov a navrhované umiestnenie bočných panelov. Širší záber by mal ukázat podpery, okolité zariadenie a trasu na otváranie a odoberanie puzdra.
Označte fotografie číslom pripojenia použitým v hárku s rozmermi. Pridajte namerané poznámky tam, kde je prístup obmedzený; fotografie bez rozmerov by sa nemali považovať za výkresy v mierke.
Pre projekty s viacerými veľkosťami prírub použite jeden riadok harmonogramu pre každé jednotlivé pripojenie a podmienku inštalácie. Okrem meraní zaznamenajte množstvo, požiadavky na materiál a revíziu výkresu. Samotné zodpovedajúce veľkosti potrubí nie sú dostatočným dôvodom na zoskupenie všetkých krytov do jednej veľkosti.
Správne dimenzované puzdro musí stále zodpovedať zamýšľanej ochrannej funkcii. Uveďte procesné médium, normálne a maximálne prevádzkové podmienky, požadované pokrytie a akékoľvek požiadavky na výkon alebo dokumentáciu špecifické pre daný projekt.
Ak sa vyžaduje vnútorná mriežka, výslovne túto konštrukciu špecifikujte. Konfigurácia multi-layer stainless steel mesh flange guard zahŕňa vnútorný sieťový komponent, ktorý sa musí posudzovať spolu s okolitým pásom a uzáverom. Nemalo by sa predpokladať, že sa nachádza vo vnútri každého krytu z nehrdzavejúcej ocele.
Vonkajší kryt neopravuje netesniace tesnenie ani nenahrádza integritu skrutkového spoja. Akékoľvek ustanovenia týkajúce sa kontroly, odvodnenia alebo odvetrávania vyžadované schváleným dizajnom musia zostať tak, ako sú špecifikované.
Počas kontroly výkresu skontrolujte vnútorné usadenie, otvory bočných panelov, vonkajšie rozmery a zamýšľanú orientáciu pántov a západky. Zahrňte prístup potrebný na montáž a demontáž, nielen pohľad na zatvorený výrobok.
Fyzické meranie, montáž a demontáž musí vykonávať oprávnený personál v súlade s postupmi bezpečnej práce na pracovisku, pričom tlak, teplota a iné nebezpečné energie musia byť kontrolované podľa potreby. Nepribližujte sa k aktívnemu úniku za účelom merania pripojenia alebo úpravy krytu.
Vo fáze schválenej montáže skontrolujte, či sa puzdro zatvára bez použitia sily a či bočné panely nezasahujú do spojovacíh prvkov alebo okolitého zariadenia. Nesúlad v usadení by sa mal vrátiť na posúdenie, nie ho korigovať ohýbaním plášťa alebo vyrezávaním otvorov na mieste.
Nie pre kompletné posúdenie dimenzovania. Zahrňte normu príruby, tlakové označenie, zmontované rozmery, presahy spojovacíh prvkov a inštalačné obmedzenia. Tieto identifikujú tak pripojenie, ako aj priestor dostupný okolo neho.
Táto príručka neurčuje univerzálnu vôľu. Poskytnite skutočný profil na každom otvore, servisné podmienky a akékoľvek požiadavky na pohyb. Hotové otvory a ich prídavky by mali byť potvrdené na schválenom výkrese krytu.
Znovu skontrolujte axiálnu šírku a presahy zobrazené na výkrese. Samotné zväčšenie priemeru tela nevyrieši axiálne rušenie. Pred montážou alebo úpravou krytu predložte nameranú prekážku na posúdenie.
Pošlite spoločnosti BSTFLEX normu vašej príruby, menovitú veľkosť, tlakové označenie, namerané rozmery pripojenia a inštalačné fotografie. Zahrňte procesné médium, teplotu, tlak s jednotkami, požadovanú triedu nehrdzavejúcej ocele a množstvo.
