Termín tesniaca šnúra tadpolemôže byť matúce, pretože dva rôzne produkty môžu obsahovať podobné vysokoteplotné vlákna. Bežné tesniace laná sa zvyčajne dodávajú ako guľaté, štvorcové alebo obdĺžnikové tesniace šnúry. Pásková tesniaca šnúra s lanovým jadrom využijem lano vo vnútri zašitého profilu s kederom a presahom.

V konštrukcii s presahom (tadpole) tvorí lano stlačiteľné vnútorné jadro. Vonkajšia textília ob any obpája toto jadro a vytvára tesniacu časť, zatiaľ čo predĺžený textilný pásik poskytuje vyhradenú montážnu plochu.

Tento rozdiel je dôležitý pri obstarávaní náhradných tesnení pre dvere priemyselných pecí, prístupové panely pecí, kotle, vypaľovacie pece a zariadenia na tepelné spracovanie. Objednanie iba na základe slov „sklolaminátové lano“ alebo „tesniace lano“ môže viesť k získaniu úplne odlišného profilu od pôvodného tesnenia.

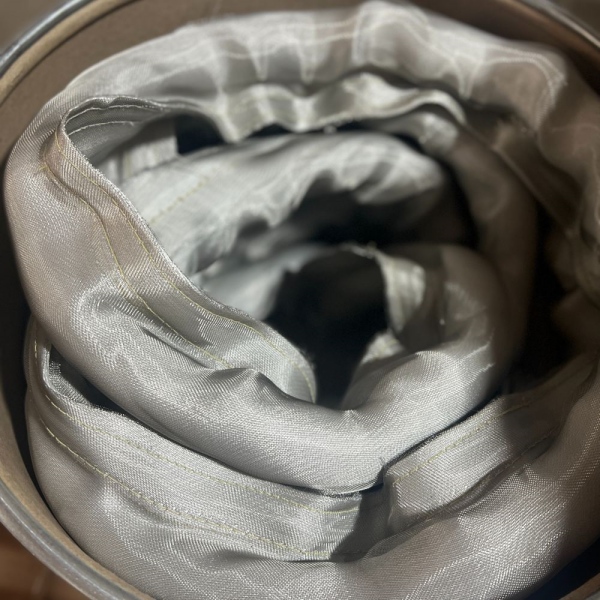

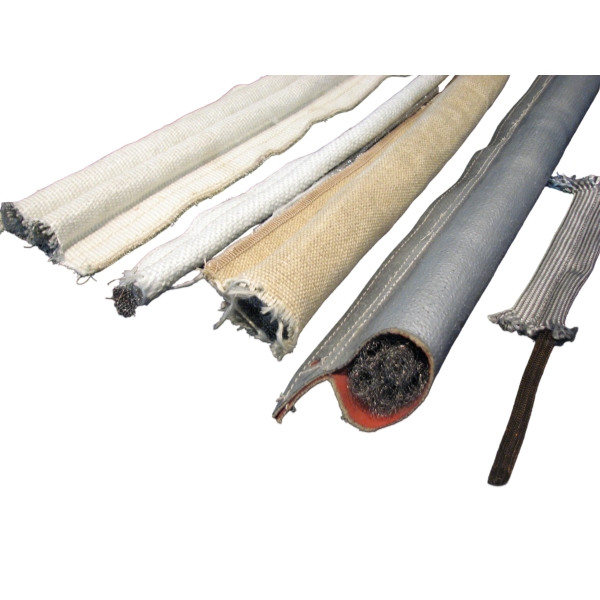

Spoločnosť BSTFLEX vyrába zákazkové regatové tesnenia a profilové tesnenia typu tadpole s rôznymi textilnými poťahmi, vláknitými jadrami a kovovými konštrukciami jadier pre originálne vybavenie (OEM) a náhradné použitie.

Čo je to tesnenie typu Tadpole s lanovým jadrom?

Tesnenie v tvare žubrienky s lanovým jadrom obsahuje flexibilné textilné lano vo vnútri bublinovej časti tesnenia.

Lano plní inú funkciu ako vonkajší plášť:

Samotné lano môže byť spletené, stočené, pletené alebo vyrobené inou konštrukciou vlákien v závislosti od aplikácie a výrobnej špecifikácie.

Z tohto dôvodu je „jadro lana“ presnejšie ako jednoduché uvedenie „vláknové jadro“, keď je vnútorná konštrukcia skutočne vyrobená ako lano.

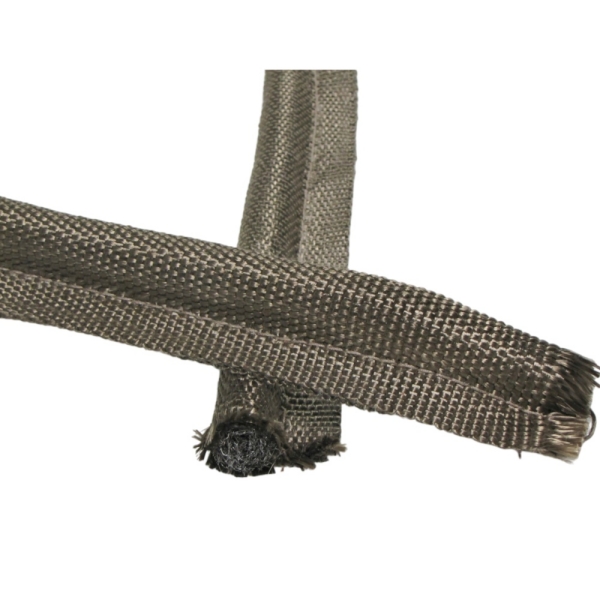

Tesniaca šnúra typu tadpole verzus štandardná tesniaca šnúra

Štandardná tesniaca šnúra a tesnenie tadpole s lanovým jadrom môžu využívať podobné vlákna, ale ich geometria a spôsoby inštalácie sa líšia.

Ak pôvodné zariadenie používa plochý látkový chvost pripojený k zaoblenej tesniacej žiarovke, zvyčajne by sa malo špecifikovať ako tesnenie typu pulec namiesto voľného tesniaceho lana.

Tesnenie typu pulec s jadrom zo skleného lana

A tesnenie typu pulec s jadrom zo skleného lana používa sklené lano vo vnútri tesniacej žiarovky.

Táto konštrukcja poskytuje nekovovú vnútornú štruktúru s užitočnou flexibilitou a stlačiteľnosťou. Presné správanie závisí od priemeru lana, konštrukcie vlákien, hustoty a spôsobu, akým je vonkajší kryt obšitý okolo jadra.

Jadro zo skleného lana možno zvážiť tam, kde tesnenie potrebuje:

• Flexibilná kompresia
• Nekovové vnútorné jadro
• Prispôsobivosť okolo dverných rámov
• Kompatibilita s tkaným skleným vláknom alebo krytmi z potiahnutého skleného vlákna
• Vlastné rozmery žiarovky

BSTFLEX už používa jadro zo skleného lana v produkte PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . V tejto konštrukcii lano tvorí vnútornú žiarovku, zatiaľ čo sklené vlákno potiahnuté PTFE tvorí vystavený pracovný povrch.

Jadro zo skleného lana vs. Všeobecné jadro z vlákien zo skla

Tieto výrazy by sa nemali automaticky považovať za totožné.

Jadro z vlákien zo skla popisuje rodinu materiálov, ale nemusí kupujúcemu povedať, ako je vnútorná štruktúra vyrobená. Jadro zo skleného lana špecificky naznačuje, že žiarovka obsahuje konštrukciu vo forme lana.

Pre výmenné práce sa opýtajte:

• Je jadro skutočne spletené alebo stočené lano?
• Aký je priemer lana?
• Aká je hustota jadra?
• Je lano mäkké, strednej hustoty alebo tesne zabalené?
• Je samotné lano okrúhle alebo iného tvaru?

Tieto detaily môžu ovplyvniť zatváraciu silu a kompresné správanie, aj keď majú dve hotové žiarovky podobné vonkajšie rozmery.

Tesnenie typu pulec s jadrom z kremenného lana

A tesnenie typu pulec s jadrom z kremenného lana používa lano na báze kremíka vo vnútri žiarovky.

Tento typ jadra možno zvážiť pre aplikácie vyžadujúce konštrukciu vlákien s vyššou teplotou ako konvenčné skleného vlákna, za predpokladu, že kompletný kryt tesnenia, prešívanie a ďalšie komponenty sú tiež vhodné pre prevádzkové prostredie.

Kremenné lano je možné spárovať s vhodným krytom pre vysoké teploty v závislosti od požadovaných tepelných a mechanických podmienok.

Pri špecifikácii tohto typu tesnenia nepredpokladajte, že kremenné jadro automaticky robí kompletné tesnenie vhodným pre maximálnu zverejnenú teplotu surového kremenného vlákna. Konečná zostava sa musí vyhodnotiť ako systém.

Tesnenie typu pulec s jadrom z keramického lana

A tesnenie typu pulec s jadrom z keramického lanapoužíva vnútri žiarovky vysokoteplotné šnúrové tesnenie z keramických vlákien.

Môže sa zvážiť pre náročné aplikácie v pecách, vypaľovacích pecách a pri tepelnom spracovaní, kde samotné jadro musí byť založené na materiáli z vysokoteplotných vlákien.

Medzi dôležité špecifické podrobnosti patria:

• Typ keramického vlákna
• Konštrukcia šnúry
• Priemer jadra
• Hustota jadra
• Spevnenie (ak je použité)
• Materiál poťahu
• Materiál šitia

Nepochopením neoznačujte každé jadro z keramických vlákien ako šnúrové jadro, pokiaľ vnútorný komponent nie je skutočne vyrobený vo forme šnúry.

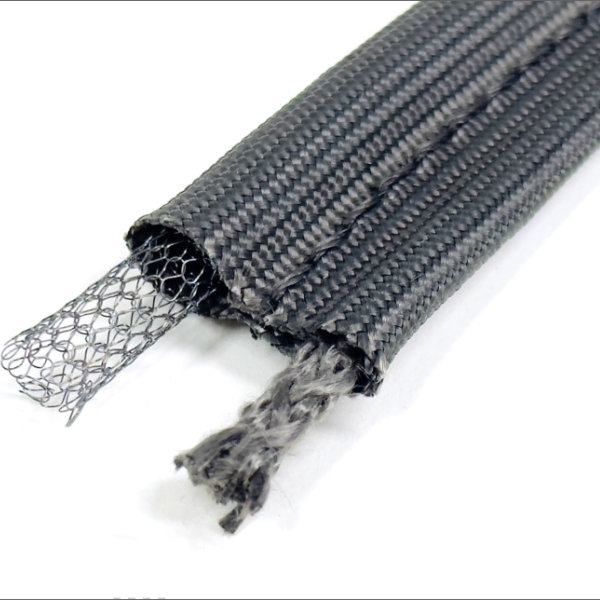

Šnúrové jadro vs. jadro zo sieťoviny z nehrdzavejúcej ocele

Konštrukcie so šnúrovým jadrom a jadrom z kovovej sieťoviny spĺňajú odlišné mechanické požiadavky.

BSTFLEX vyrába aj tesnenia typu tadpole s jadrom z nehrdzavejúcej ocele a tesnenia typu tadpole s dutým jadrom z nehrdzavejúcej ocele pre aplikácie, kde sa uprednostňuje kovové jadro.

Ako hustota šnúry mení výkon tesnenia

Samo o sebe názov materiálu neurčuje, ako sa správa žiarovka so šnúrovým jadrom.

Voľne vyrobená šnúra sa môže deformovať inak ako hustá pletená šnúra rovnakého menovitého priemeru. Okolitý textilný poťah tiež ovplyvňuje hotovú žiarovku, pretože obmedzuje rozťažnosť a riadi konečný profil.

Pre OEM aplikácie môžu dôležité premenné zahŕňať:

• Konštrukcia lana
• Hustota jadra
• Typ vlákna
• Priemer lana
• Priemer hotovej bubliny
• Napätie poťahu
• Poloha stehu
• Inštalovaná kompresia

Ak je kompresná sila kritická, posúďte hotové tesnenie namiesto spoliehania sa iba na špecifikáciu vnútorného lana.

Ako špecifikovať veľkosť lana tesnenia typu tadpole

Priemer lana nemusí byť nutne rovnaký ako konečný vonkajší priemer bubliny tesnenia tadpole.

Vonkajší poťah, záhyby, švy a spôsob konštrukcie – to všetko prispieva ku konečným rozmerom tesnenia.

Kompletná špecifikácia veľkosti by preto mala zahŕňať:

Priemer jadra nie je to isté ako priemer bubliny

Tento rozdiel je obzvlášť dôležitý pri výmene existujúceho tesnenia.

Napríklad lano môže byť umiestnené vo vnútri niekoľkých vrstiev tkaniny, čím sa hotová vonkajšia bublina stáva väčšou ako nominálny priemer lana. Opotrebovaná bublina môže tiež pôsobiť menším dojmom po dlhodobej kompresii.

Pri príprave dopytu (RFQ) na náhradný diel identifikujte, či sa rozmer vzťahuje na:

• Priemer vnútorného lana
• Priemer hotovej bubliny
• Inštalovaná stlačená výška
• Celková šírka profilu

Nepoužívajte tieto rozmery zameniteľne.

Výmena tesnenia typu tadpole s lanovým jadrom

Použité tesnenie by sa malo považovať za referenčný dôkaz, a nie za dokonalú reprezentáciu pôvodného nového profilu.

Pred výberom náhrady zaznamenajte:

• Materiál poťahu
• Viditeľná konštrukcia jadra
• Výška a šírka banky
• Šírka chvosta
• Celková šírka profilu
• Medzera zatvoreného zariadenia
• Spôsob montáže
• Celková dráha tesnenia
• Prevádzková teplota

Ak sa staré lanové jadro trvalo stlačilo, prispôsobenie jeho súčasnej veľkosti môže viesť k príliš malej náhrade.

Neidentifikujte materiál lana iba podľa vzhľadu

Biele alebo bielošedé textilné jadro môže byť zo skleného vlákna, oxidu kremičitého, keramického vlákna alebo iného materiálu. Vizuálna kontrola nestačí na potvrdenie zloženia vlákien alebo teplotnej odolnosti.

Ak je k dispozícii, použite pôvodnú technickú špecifikáciu. Ak nie je pôvodná konštrukcia známa, uveďte podmienky použitia a označte materiál ako neznámy namiesto priradenia predpokladanej špecifikácie.

Aplikácie dverí priemyselných pecí

Tesnenia typu tadpole s lanovým jadrom sú užitočné okolo dverí priemyselných pecí, kde flexibilná banka potrebuje udržiavať kontakt po celom obvode, zatiaľ čo chvost zostáva mechanicky upevnený.

Typické úvahy zahŕňajú:

• Zatváracia sila dverí
• Variácia medzery
• Frekvencia otvárania
• Teplotné cyklovanie
• Geometria rohov
• Dizajn montážneho pásu

Jadro z lanového skleného vlákna môže byť praktickou možnosťou, keď teplota a mechanické podmienky vyhovujú konštrukcii na báze vlákien.

Aplikácie pecí a vypaľovacích pecí

Pre pece a vypaľovacie pece by sa mala stanoviť skutočná teplota v mieste tesnenia pred výberom skleneného, kremičitého alebo keramického lanového tesnenia.

Materiál jadra s vyššou teplotou automaticky nevyrieši problémy spôsobené:

• Priamym vystavením plameňu
• Únikom horúceho plynu
• Nadmerným stlačením
• Ostrými pridržiavacími hranami
• Nesprávnym zarovnaním dverí
• Mechanickým oderom

Poťah, jadro, prešitie a montážny systém by sa mali posudzovať spoločne.

Utesnenie kotla a prístupových dverí

Prístupové dvere kotla a kontrolné panely môžu tiež využívať tesnenia s bankou a chvostom, ak dizajn zariadenia vyžaduje stlačiteľné obvodové tesnenie s mechanicky upevneným chvostom.

Pre tieto aplikácie uveďte prevádzkovú teplotu, tlakové podmienky, geometriu dverí a požiadavky na únik spolu s dopytom (RFQ).

Textilné tesnenie tadpole by sa nemalo automaticky opisovať ako odolné voči tlaku alebo plynotesné bez zodpovedajúceho overenia systému.

Kedy by ste mali zvoliť lankové jadro namiesto dutého kovového jadra?

Lankové jadro môže byť preferované tam, kde dizajn vyžaduje flexibilnú vnútornú štruktúru na báze textilu bez kovovej sieťoviny.

Duté kovové jadro môže byť vhodnejšie tam, kde sa vyžaduje kovová štruktúra s otvoreným stredom a iné vlastnosti tvarovej obnovy.

Rozhodnutie by malo vychádzať zo skutočných požiadaviek na stlačenie a uzatváraciu silu, namiesto predpokladu, že jedna konštrukcia je univerzálne mäkšia alebo lepšia.

Výroba tesnení typu Tadpole s lankovým jadrom na mieru

Pre OEM projekty a náhradné diely môže spoločnosť BSTFLEX posúdiť rôzne kombinácie:

• Materiálu poťahu
• Materiálu lankového jadra
• Priemeru jadra
• Veľkosti hlavy tesnenia
• Šírky pásika
• Celkového profilu
• Finálnej dĺžky
• Konfigurácie montáže

Výroba na mieru sa môže začať na základe výkresu prierezu, rozmerovej špecifikácie alebo existujúcej vzorky.

Pre širšie možnosti vývoja OEM si pozrite stránku Výrobca tesnení Tadpole na mieru BSTFLEX .

Kontrolný zoznam RFQ pre tesnenia Tadpole s lankovým jadrom

Často kladené otázky

Čo je to tesniaca šnúra typu tadpole?

Tento termín vo všeobecnosti označuje tesnenie typu tadpole, ktoré má vo svojej stlačiteľnej bubline jadro v tvare šnúry. Hotové tesnenie stále obsahuje textilný poťah a montážnu chlopňu, takže sa líši od bežnej voľnej tesniacej šnúry.

Aké materiály šnúr možno použiť vo vnútri tesnenia typu tadpole?

V závislosti od požadovanej konštrukcie môžu jadra zo šnúr zahŕňať sklenené, kremičité alebo keramické vlákno. Správny materiál závisí od prevádzkovej teploty, požiadaviek na stlačenie a celkového dizajnu tesnenia.

Je jadro zo sklenenej šnúry rovnaké ako tesnenie typu tadpole zo sklených vlákien?

Nie nevyhnutne. Sklené vlákno sa môže vzťahovať na vonkajší poťah, vnútorné jadro alebo na oboje. Dopyt (RFQ) by mal poťah a jadro identifikovať oddelene.

Dá sa lanové jadro nahradiť mriežkou z nehrdzavejúcej ocele?

V niektorých konštrukciách možno použiť kovové sieťové jadro, nemalo by sa však automaticky považovať za priamu náhradu. Tieto dve konštrukcie môžu mať odlišné vlastnosti kompresie, návratu a mechanické vlastnosti.

Ako zmeriam tesnenie typu tadpole s lanovým jadrom?

Zaznamenajte hotovú výšku a šírku bubliny, rozmery chvosta, celkovú šírku profilu a inštalovanú medzeru. Ak je priemer lana známy, zaznamenajte ho oddelene od priemeru hotovej bubliny.

Môže spoločnosť BSTFLEX vyrábať zákazkové tesnenia typu tadpole s lanovým jadrom?

Áno. Materiál lana, rozmery bubliny, šírka chvosta, konštrukcia poťahu a hotová dĺžka sa dajú posúdiť podľa výkresov, vzoriek a požiadaviek aplikácie.

Vyžiadajte si zákazkové tesnenie typu tadpole s lanovým jadrom

BSTFLEX vyrába zákazkové tesnenia typu tadpole s lanovým jadrom, tesnenia typu tadpole a vysokoteplotné tesniace profily pre priemyselné zariadenia.

Pre existujúcu aplikáciu pošlite prierez tesnenia, rozmery bubliny a chvosta, zatvorenú medzeru, prevádzkovú teplotu a dostupné informácie o vzorke.

Pre nové zariadenia OEM uveďte výkres spoja, požadovaný kompresný priestor, preferenciu poťahu, materiál lanového jadra a predpokladané množstvo.

Kontaktujte BSTFLEX pre cenovú ponuku na zákazkové tesnenie typu tadpole s lanovým jadrom.
