Zariadenia na kontrolu znečistenia ovzdušia často kombinujú zvýšené teploty plynov, tepelné cyklovanie, vibrácie a opakovaný prístup kvôli údržbe. Dvere, kontrolné panely, príruby potrubí a odnímateľné kryty preto vyžadujú tesnenie, ktoré zodpovedá skutočnej geometrii spoja, ako aj prostrediu procesu.

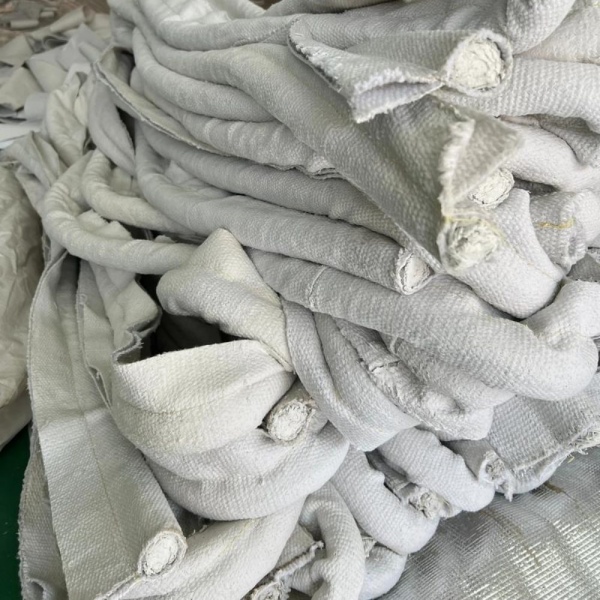

A tadpole tesnenie pre systémy kontroly znečistenia možno zvážiť tam, kde sa na tesniacej línii vyžaduje stlačiteľná dutá časť (bulbus) a predĺžený textilný chvost je možné mechanicky upevniť na zariadení. Bulbus poskytuje kontaktnú časť, zatiaľ čo chvost poskytuje plochu na mechanické upevnenie.
Správna konštrukcia nie je určená len podľa názvu zariadenia. Vstupné dvere termického oxidátora, kryt tlmiča výfuku a príruba potrubia na zber prachu môžu patriť do systému kontroly znečistenia, ale ich teploty, tlakové podmienky, pohyb, vystavenie vplyvom a spôsoby montáže sa môžu výrazne líšiť.
BSTFLEX vyrába zákazkové tadpole tesnenia a vysokoteplotné tadpole tesnenia s použitím rôznych textilných poťahov a konštrukcií jadra. Profily je možné vyvinúť pre priemyselné zariadenia na základe výkresov, rozmerov alebo existujúcich vzoriek, s výhradou posúdenia kompletných prevádzkových podmienok.
Kde sa tadpole tesnenia používajú v zariadeniach na kontrolu znečistenia
Tadpole profil je najrelevantnejší tam, kde zariadenie disponuje dverami, krytom, prístupovým otvorom alebo spojom, ktorý potrebuje stlačiteľné obvodové tesnenie. Bulbus zaisťuje tesniaci kontakt, zatiaľ čo chvost poskytuje vyhradenú montážnu časť.
Toto usporiadanie môže byť užitočné, keď samotný plochý tesniaci pás nedokáže poskytnúť požadovaný profil alebo keď je potrebné tesnenie umiestniť pomocou pridržiavacej platne, prítlačnej lišty alebo žliabku.
Termické oxidátory a spaľovne spalín
Termické oxidátory a spaľovne spalín spracúvajú procesné prúdy, ktoré môžu byť horúce, chemicky zložité alebo podliehať zmenám prevádzkových podmienok. Medzi potenciálne miesta pre tesnenie patria dvierka horáka, kontrolné otvory, odnímateľné panely a spoje krytu.
Pred výberom textilného tesnenia stanovte teplotu priamo na samotnom tesnení, nielen nastavenú hodnotu spaľovacej komory.
Posúdenie by malo identifikovať, či je tesnenie vystavené úniku horúcich plynov, sálavému teplu, priamemu kontaktu so zohriatym kovom, kondenzátu počas odstávky alebo chemickým zložkám v procesnom prúde. Tieto podmienky sa môžu líšiť medzi horúcou a studenou stranou toho istého prístupového otvoru.
Zariadenia na kontrolu emisií a prístupové panely potrubí
Systémy kontroly emisií môžu zahŕňať potrubia, klapky, kontrolné dvere, telesá filtrov a odnímateľné prístupové kryty. Tadpole tesnenie možno zvážiť tam, kde časť s bulbusom a chvostom pasuje do spoja a montážny materiál dokáže udržať chvost bez obmedzenia stlačenia bulbusu.
Aplikácie v potrubiach vyžadujú osobitnú pozornosť venovanú tlakovému spádu, zloženiu plynu, vibráciám a prípustnému úniku.
Textilné tadpole tesnenie by sa nemalo automaticky označovať ako plynotesné, s emisnou certifikáciou alebo s menovitým tlakom. Tieto vlastnosti musia byť stanovené pre kompletný spoj prostredníctvom návrhu zariadenia a príslušných overovacích skúšok.
Tlmiče výfuku a kryty tlmičov turbín
Tlmiče výfuku a kryty tlmičov turbín môžu obsahovať odnímateľné panely alebo časti krytu, ktoré vyžadujú tepelné tesnenie. Relevantné konštrukčné faktory zahŕňajú teplotu výfukových plynov v spoji, pohyb akustického krytu, vibrácie, frekvenciu demontáže panelov a dostupnú upínaciu silu.
Tesnenie musí zodpovedať skutočnej kontaktnej geometrii. Príliš veľký bulbus môže zvýšiť zaťaženie pri zatváraní alebo sa nadmerne stlačiť; príliš malý bulbus nemusí udržať kontakt v celom spoji.
V prítomnosti vibrácií je nutné posúdiť metódu upevnenia a odolnosť voči pohybu spolu s krytom a jadrom.
Výfukové a plenum komponenty pre výrobu energie
Zariadenia na výrobu energie môžu zahŕňať plenum komory pre horúci vzduch, výfukové prechody, kontrolné kryty a odnímateľné prístupové časti. Na týchto miestach dochádza k teplotným gradientom a štrukturálnemu pohybu.
Konštruktér by mal identifikovať smer a veľkosť očakávaného pohybu v línii tesnenia a potvrdiť, že upevnenie chvosta neobmedzuje zamýšľané stlačenie bulbusu.
Prierazy procesných zariadení v celulózopapierskom priemysle a priemyselné prístupové kryty
Procesné prierazy a kontrolné kryty v celulózopapierskom alebo iných procesných odvetviach môžu byť vystavené vlhkosti, usadeninám, čistiacim chemikáliám a prerušovanému teplu.
Výber materiálu by preto mal brať do úvahy celkové zaťaženie namiesto výberu krytu výlučne na základe jeho nominálnej teplotnej odolnosti.
Ako špecifikovať tadpole tesnenie pre systémy kontroly znečistenia
Začnite údajmi o spoji a procese. Užitočná špecifikácia oddeľuje materiál poťahu, vnútorné jadro, rozmery bulbusu, rozmery chvosta, spôsob montáže a prevádzkové podmienky.
To zabraňuje tomu, aby všeobecný opis, ako napríklad „vysokoteplotné tesnenie dverí“, skrýval dôležité technické rozdiely.
| Položka špecifikácie | Informácie na zaznamenanie | Prečo na tom záleží |
|---|---|---|
| Umiestnenie tesnenia | Dvere termického oxidátora, príruba potrubia, panel tlmiča, kryt plenum komory alebo kontrolný prieraz | Definuje funkciu spoja a zónu vystavenia vplyvom. |
| Teplota | Nepretržitá teplota, špičková teplota a trvanie špičky v mieste tesnenia | Umožňuje posúdiť kompletný poťah, jadro, prešívanie a pomocné materiály. |
| Procesné médium | Zloženie plynu, kondenzát, prach, oleje, čistiace prostriedky alebo iné známe kontaminanty | Identifikuje otázky chemickej a environmentálnej kompatibility. |
| Tlak a tesnosť | Tlakový rozdiel a špecifikovaná požiadavka na tesnosť alebo zadržanie | Zabraňuje nepodloženým predpokladom o plynotesnosti alebo odolnosti voči tlaku. |
| Rozmery bubliny | Voľná výška a šírka bubliny, alebo priemer pre okrúhly prierez | Definuje stlačiteľný tesniaci profil. |
| Rozmery chvosta | Šírka chvosta, hrúbkaka a upevňovacie usporiadanie | Potvrdzuje, že tesnenie je možné zaistiť bez obmedzenia bubliny. |
| Inštalovaná medzera | Minimálna a maximálna uzavretá medzera okolo spoja | Ukazuje rozsah stlačenia potrebný pri prevádzke. |
| Pohyb a vibrácie | Tepelný pohyb, vibrácie, klzný kontakt a frekvencia otvárania | Pomáha posúdiť opotrebovanie poťahu, jeho uchytenie a stabilitu profilu. |
| Požiadavka na dodávku | Množstvo prototypov, narezaná dĺžka alebo hotový rám a výrobné množstvo | Definuje požiadavku na výrobu a dodávku. |
Vyberte materiál poťahu pre aktuálne zaťaženie
Poťah je vystavený textilný povrch. Môže prísť do kontaktu s horúcim kovom, čeliť sálavému teplu, triť sa o rám alebo byť vystavený kontaminácii z procesu.
Materiál, ktorý je vhodný pre jedno miesto v systéme kontroly znečistenia, nemusí byť vhodný pre iné.

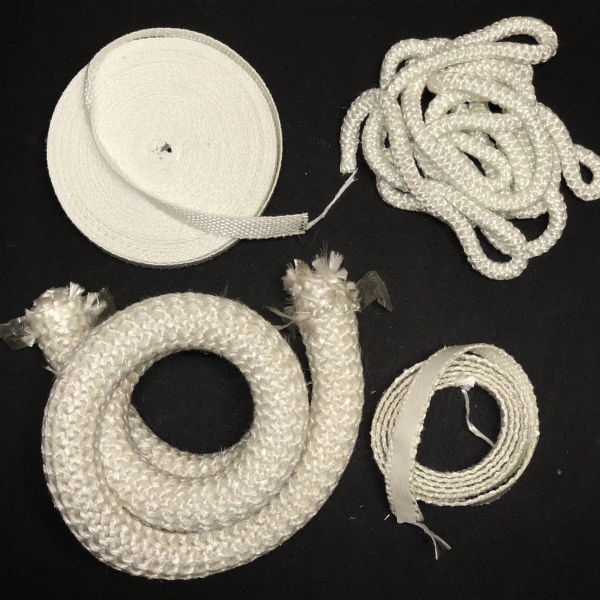

Sklolaminátové poťahy
Sklolaminátová tkanina sa dá zvážiť pre priemyselné prístupové dvierka a tepelné kryty, kde overené prevádzkové podmienky spadajú do schopností kompletnej konštrukcie tesnenia.
Výsledná výkonnosť závisí od triedy tkaniny, jadra, prešívania, inštalácie a vystavenia vplyvom.
Pre rôzne usporiadania sklolaminátových jadier si pozrite tieto produkty BSTFLEX:
- Páskové tesnenie so sklolaminátovým poťahom a sklolaminátovým jadrom
- Páskové tesnenie so sklolaminátovým poťahom a jadrom z nehrdzavejúcej ocele
- Páskové tesnenie so sklolaminátovým poťahom a dutým jadrom z nehrdzavejúcej ocele
Toto sú rôzne konštrukcie jadier, nie zameniteľné verzie jednej špecifikácie.
Poťahy zo silikátovej tkaniny
Silikátová tkanina sa dá posúdiť pre aplikácie vyžadujúce textilný poťah odolnejší voči vyšším teplotám, než aké dokáže poskytnúť zvolená sklolaminátová konštrukcia. Vnútorné jadro stále vyžaduje vlastné tepelné a mechanické posúdenie.
BSTFLEX ponúka Páskové tesnenie s poťahom zo silikátovej tkaniny a jadrom z Inconelu a Páskové tesnenie s poťahom zo silikátovej tkaniny a keramickým jadrom.
Prvá kombinuje silikátový textil s kovovým jadrom; druhá využíva keramické jadro. Konečná voľba závisí od skutočných podmienok spoja.
Kryty z keramickej tkaniny
Konštrukcie z keramickej tkaniny možno zvážiť pre náročné tepelné zariadenia, kde sa vystavený textil musí vybrať pre náročné teplotné podmienky. Výber jadra zostáva samostatným rozhodnutím.
Dostupné produktové referencie BSTFLEX zahŕňajú:
- Tadpole tesnenie s krytom z keramickej tkaniny a keramickým jadrom
- Tadpole tesnenie s krytom z keramickej tkaniny a Inconel jadrom
- Tadpole tesnenie s Inconel opletením, krytom z keramickej tkaniny a keramickým jadrom
Konštrukcia s Inconel opletením pridáva vonkajšiu kovovú ochrannú štruktúru a mala by sa posúdiť tam, kde je opotrebovanie povrchu súčasťou aplikácie.
Bazaltové a iné špeciálne kryty
Bazaltová tkanina a iné špeciálne textíliové kryty sa môžu zvážiť, keď ich overené materiálové vlastnosti zodpovedajú expozícii.

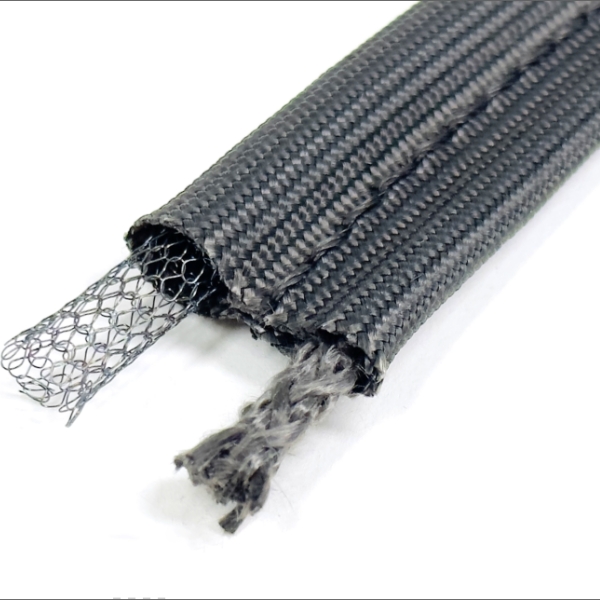

Napríklad Tadpole tesnenie s krytom z bazaltovej tkaniny a jadrom z drôteného pletiva kombinuje kryt z bazaltového textilu s jadrom z drôteného pletiva.
Nepredpokladajte, že bazaltové, sklolaminátové, silikátové a keramické tkaniny majú identické teplotné limity alebo chemickú kompatibilitu.

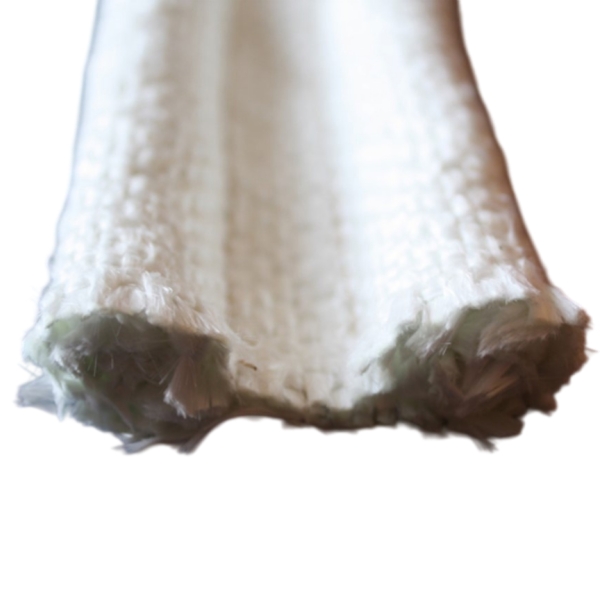

Výber jadra: Stlačenie, opora a návrat do pôvodného stavu
Jadro ovplyvňuje, ako sa bdiaca časť (bulb) deformuje pri zatvorení prístupových dvierok alebo panela. Vláknové jadrá, keramické jadrá a kovové sieťové jadrá sa môžu správať odlišne pri rovnakých nominálnych rozmeroch tesniaceho profilu.
Samotný materiál jadra nestačí na predpovedanie zatváracej sily; dôležitá je aj hustota jadra, geometria, konštrukcia drôtu, napnutie krytu a veľkosť tesniaceho profilu.
Vláknové a keramické jadrá
Jadrá na báze vlákien možno zvážiť tam, kde sa vyžaduje nekovová vnútorná konštrukcia. Ich správanie pri stlačení závisí od typu vlákna, hustoty a konštrukcie.
Keramické jadro by sa nemalo automaticky opisovať ako lanové jadro, pokiaľ je skutočný vnútorný komponent vyrobený vo forme lana.
Jadrá z pletiva z nehrdzavejúcej ocele
Pletivo z nehrdzavejúcej ocele môže poskytnúť vnútornú kovovú výstuž. Jeho správanie závisí od zliatiny, priemeru drôtu, geometrie pletiva alebo siete a hustoty.
Malo by sa posudzovať za zamýšľaných podmienok stlačenia a teploty namiesto predpokladu, že má jednu univerzálnu charakteristiku návratu do pôvodného stavu.
Duté kovové jadrá
Duté kovové jadro má štruktúru s otvoreným stredom, ktorá poskytuje priestor na deformáciu. Môže sa zvážiť tam, kde spoj vyžaduje inú reakciu na stlačenie alebo má obmedzenú zatváraciu silu.
Použiteľný rozsah stlačenia a odolnosť voči trvalému zrúteniu sa musia skontrolovať pre skutočnú konštrukciu.
Inconel jadrá
Konštrukcie s Inconel jadrom možno hodnotiť tam, kde samotná kovová výstuž musí pracovať v náročných tepelných podmienkach.
Zliatina a konštrukcia pletiva by mali byť špecifikované tam, kde sú známe. Vysokoteplotné jadro nerobí kompletné tesnenie automaticky vhodným pre každý procesný plyn alebo expozíciu.
Konštrukcia tesnenia na kontrolu znečistenia: Tlak a únik sú samostatné požiadavky
Textilné tadpole tesnenie poskytuje stlačiteľný kontaktný profil, ale prítomnosť tesniaceho profilu neurčuje konkrétnu triedu úniku.
Zariadenia na kontrolu znečistenia môžu mať definované požiadavky na zadržanie procesu, emisie alebo tlak. Tieto musí uviesť projektant zariadenia a overiť na úrovni spoja.
Pre prírubu potrubia alebo prístupový panel uveďte návrhový tlakový rozdiel, prípustný únik, teplotu plynu a metódu skúšky. Taktiež identifikujte, či sa od tesnenia očakáva utesnenie iba statických spojov, alebo či dochádza k opakovanému pohybu.
Tam, kde je zadržanie emisií kritické z hľadiska bezpečnosti alebo predpisov, zvolené tesnenie musí byť súčasťou vhodne navrhnutého a otestovaného spoja
