Špecifikácia vlastnej vysokoteplotnej pásky by mala definovať materiál, textilnú konštrukciu, rozmery, tepelné zaťaženie, spôsob inštalácie a dodaciu formu ako samostatné položky. Požiadavka ako „50 mm žiaruvzdorná páska“ nestačí na spoľahlivý nákup pre OEM, pretože pásky s rovnakou šírkou môžu používať rôzne vlákna, väzby, povrchové úpravy, výstuže a lepiace systémy.
BSTFLEX dodáva priemyselné vysokoteplotné pásky na izoláciu, tesnenie zariadení, ochranu káblov a hadíc, zostavy pecí a sušiacich pecí a pre opakujúcu sa výrobu OEM. Táto príručka vysvetľuje, ako pripraviť opakovateľnú špecifikáciu pre vlastnú šírku pásky, hrúbku, dĺžku kotúča, povrchovú úpravu, podklad, balenie a technické schválenie.
Rýchly kontrolný zoznam špecifikácií
Pred vyžiadaním cenovej ponuky potvrďte nasledovné:
- komponent a funkciu pásky;
- nepretržité a krátkodobé teploty v mieste umiestnenia pásky;
- materiál vlákna a textilnú konštrukciu;
- šírku, hrúbku a tolerancie merania;
- dĺžku kotúča, skrátenú dĺžku alebo vyrobený tvar;
- požiadavku na povrchovú úpravu, fóliovú vrstvu, výstuž alebo PSA;
- spôsob inštalácie a trvalé upevnenie;
- množstvo, prognózu, balenie a označovanie;
- požadované technické dokumenty a metódu schvaľovania vzoriek.
Najspoľahlivejší projekt OEM sa začína aplikáciou a kritériami akceptácie, nie názvom produktu skopírovaným zo starej nákupnej objednávky.
1. Definujte, čo musí páska robiť
Vysokoteplotné pásky sa používajú na rôzne funkcie. Požadovaná konštrukcia sa mení podľa práce.
| Požadovaná funkcia | Informácie, ktoré sú potrebné | Pravdepodobný smer konštrukcie |
|---|---|---|
| Omotávanie potrubia alebo hadice | Vonkajší priemer, dĺžka pokrytia, presah, pôsobenie tepla a spôsob upevnenia | Hladká tkaná sklolaminátová, kremičitá, bazaltová alebo potiahnutá páska |
| Tepelné tesnenie zariadenia | Šírka spoja, inštalovaná hrúbka, stlačenie, pohyb a požiadavka na netesnosť | Tkaná, pletená alebo iná schválená tesniaca páska |
| Skrutkový spoj pece alebo sušiarne | Celková šírka, stredový otvor, priemer skrutky, rozstup a kontakt bočného pásu | Páska s púšťanou osnovou alebo rebríková páska |
| Ochrana pred sálavým teplom | Smer zdroja tepla, vôľa, limit chráneného komponentu a upevnenie | Sklolaminátová páska s hliníkovou vrstvou |
| Inštalačné umiestnenie | Podklad, aplikačná teplota, požadované trvanie väzby a trvalé upevnenie | Textilná páska s podkladom PSA |
| Elektrické zväzovanie alebo prekrývanie | Napäťové zaťaženie, konečná hrúbka, presah, naťahovanie a vystavenie vplyvom prostredia | Samovulkanizačná silikónová páska s výhradou elektrickej kvalifikácie |
Nespaájajte niekoľko rôznych funkcií do jedného nejasného vyhlásenia. Napríklad „utesniť a izolovať potrubie“ môže zahŕňať tepelnú izoláciu, mechanické udržanie a zadržanie tlaku. Tkaná tepelná páska dokáže riešiť funkciu izolácie, ale nemalo by sa predpokladať, že opraví alebo zadrží tlakové vedenie.
2. Vyberte materiál vlákna podľa skutočného tepelného zaťaženia
Materiál by sa mal vyberať s ohľadom na nepretržitú teplotu, špičkové vystavenie, trvanie, atmosféru a požadovaný stav po zahriatí.
Sklolaminátová páska
Tkaná sklolaminátová izolačná páska sa široko používa na izoláciu priemyselných potrubí, izoláciu zariadení a všeobecné tepelné obaľovanie. Často predstavuje východiskový bod, keď jej potvrdená prevádzková teplota a mechanické vlastnosti vyhovujú aplikácii.

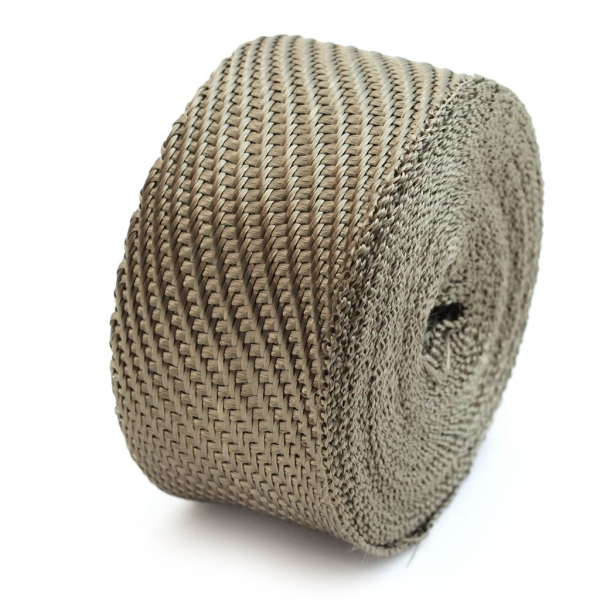

Bazaltová páska
Bazaltová vláknitá páska sa môže hodnotiť pre izoláciu priemyselných potrubí a zariadení, kde sa vyžaduje konštrukcia z tkaných minerálnych vlákien. Výber by mala určovať prevádzková špecifikácia hotovej pásky, nie bod tavenia surového vlákna.
Kremičitá páska
Tkaná kremičitá páska sa používa tam, kde požadované tepelné zaťaženie prekračuje potvrdenú spôsobilosť vybranej sklolaminátovej konštrukcie. Konštrukcie s tkaným okrajom a pozdĺžne narezané konštrukcie by sa mali identifikovať osobitne.
Keramická vláknitá páska
Keramická vláknitá páska je k dispozícii v vystužených textilných vyhotoveniach na priemyselnú izoláciu a tesnenie pri vyšších teplotách. Materiál výstuže a jeho limit pevnosti za tepla patria do špecifikácie.
Nevyberajte materiál iba podľa najvyššej teploty uvedenej v katalógu. Porovnajte presné hotové vyhotovenie, požadovanú flexibilitu, manipuláciu, výstuž, stav po vystavení pôsobeniu a technické dôkazy.
3. Špecifikujte textilnú konštrukciu
Rovnaké vlákno môže byť dodané v niekoľkých vyhotoveniach. Konštrukcia ovplyvňuje stav okraja, prispôsobivosť, rozmerovú stálosť, upevnenie a správanie po inštalácii.

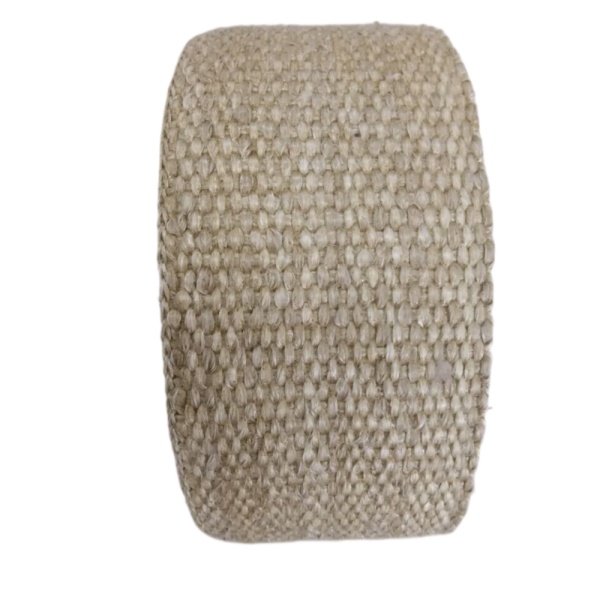

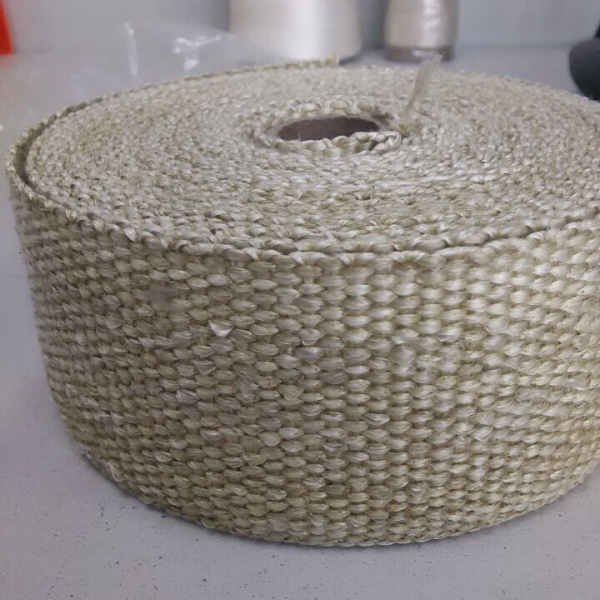

Hladká tkaná páska
Hladká tkaná páska je neprerušený pás s tkanými pozdĺžnymi okrajmi. Bežne sa používa na obaľovanie, izoláciu potrubí, plochú izoláciu a vybrané spoje zariadení.
Narezaná páska
Rezaná páska sa vysekáva zo širšej tkaniny. Môže byť vhodná tam, kde je požadovaný podklad alebo dodávkový formát jednoduchšie vyrobiť z plošného materiálu, ale pri manipulácii a inštalácii treba brať do úvahy rezané hrany.

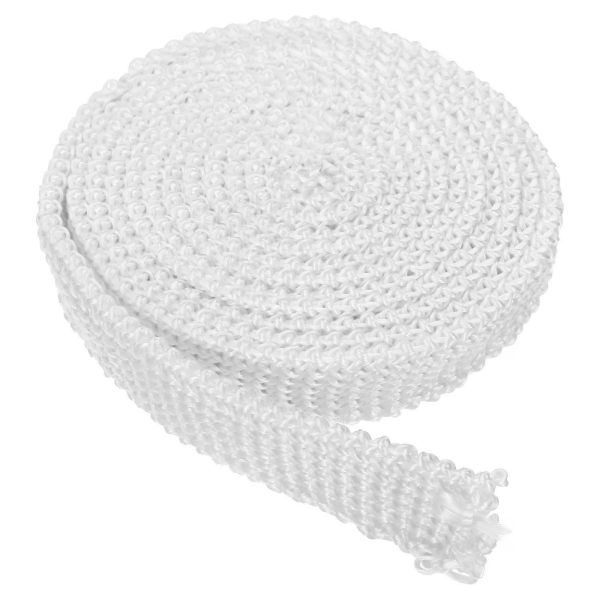

Pletená páska
Pletená konštrukcia môže ponúknuť mäkší a prispôsobivejší prúžok pre vybrané tesnenia zariadení. Špecifikujte voľné rozmery, inštalovanú hrúbku a požadované zotavenie po odľahčení alebo zahriatí.

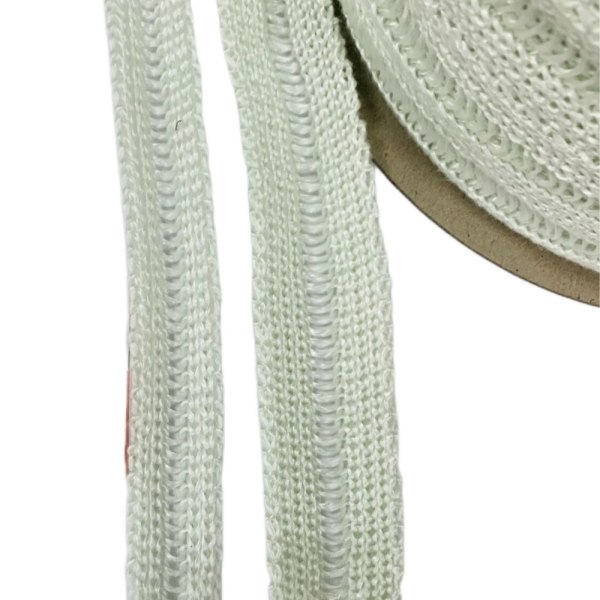

Páska s vynechanými osnovnými niteľmi alebo rebríková páska
Rebríková páska má v centrálnej zóne vynechané vybrané pozdĺžne nite, aby sa prispôsobila definovanému usporiadaniu spojovacích prvkov. Stredový otvor a rozteč skrutiek zariadenia sú samostatné rozmery.
Samozvariteľná silikónová páska
Samozvariteľná silikónová páska sa pri natiahnutí a preplátovaní spája sama so sebou. Nie je to isté ako tkaná vláknitá páska so silikónovým povlakom alebo podkladom PSA.
4. Správne definujte šírku
Šírka pásky ovplyvňuje krytie, flexibilitu, spotrebu materiálu a rýchlosť inštalácie. Najširšia dostupná páska nemusí byť automaticky tou najlepšou voľbou.
Pre omotávanie potrubí alebo hadíc uveďte:
- vonkajší priemer na povrchu omotávania;
- najmenší polomer ohybu;
- tvarovky, odbočky, podpery a obmedzenia voľného priestoru;
- plánované preplátovanie;
- celkovú dĺžku vyžadujúcu pokrytie.
Pre ploché tesnenie uveďte šírku dosadacej plochy a požadovanú polohu pásky. Pre rebríkovú pásku uveďte celkovú šírku, šírku stredového otvoru a šírky bočných pásikov.
Toleranciu šírky je potrebné uviesť tam, kde páska musí pasovať do úzkeho kanálika, držiaka alebo výrobného prípravku. Nominálny popis 50 mm nedefinuje povolenú výrobnú odchýlku.
5. Definujte hrúbku a podmienky merania
Menovitá hrúbka môže byť zavádzajúca, ak nie je známa metóda merania. Mäkké tkané a pletené textílie sa pod meracím prístrojom stláčajú.
Špecifikácia by mala objasniť, či hrúbka znamená:
- menovitú hrúbku pri dodaní;
- hrúbku meranú pod definovaným tlakom;
- konečnú hrúbku vrátane povlaku alebo fólie;
- konečnú hrúbku vrátane PSA, ale bez odnímateľnej krycej vrstvy;
- inštalovanú hrúbku pri uzatváracom zaťažení zariadenia.
Pre tesnenia zariadení sú inštalovaná hrúbka a zatváracie zaťaženie často užitočnejšie ako meranie nezaťaženej rolky. Pre všetky tkané, pletené alebo rebríkové pásky neexistuje univerzálne percento stlačenia.
6. Špecifikujte dĺžku rolky, dĺžku rezu a pravidlá spájania
Dĺžka rolky ovplyvňuje manipuláciu, skladovanie, výmenu liniek, odpad a náklady na balenie. Distribútor môže uprednostňovať štandardné rolky, zatiaľ čo montážna linka OEM môže vyžadovať narezané dĺžky alebo súpravy pripravené na aplikáciu.
Uveďte:
- požadovanú dĺžku rolki alebo dĺžku rezu;
- toleranciu dĺžky;
- či sú v rámci rolky povolené spoje;
- maximálny počet spojov, ak existujú;
- minimálnu vzdialenosť medzi spojmi;
- ako musia byť spoje označené;
- či každý narezaný kus vyžaduje samostatné označenie.
Ak jeden kus musí viesť nepretržite okolo dverí alebo panelu, vypočítajte rozvinutú dĺžku z schválenej trasy, a nie iba z vonkajších rozmerov. Zahrňte rohy, spoje a montážnu prirážku.
7. Považujte povlaky, krycej vrstvy a výstuže za samostatné možnosti
Ďalšie povrchové úpravy môžu zmeniť správanie povrchu, inštaláciu a teplotné limity.
| Možnosť | Typický dôvod výberu | Čo je potrebné potvrdiť |
|---|---|---|
| Silikónový povlak | Ochrana povrchu, manipulácia, vystavenie vybranej kvapaline alebo postriekaniu | Zloženie povlaku, konečná hrúbka a prevádzková teplota hotového výrobku |
| Vermikulitový povlak | Zlepšené správanie povrchu pri vysokej teplote a odolnosť proti oderu | Definície nepretržitej, špičkovej a priamej plameňovej teploty pre presnú konštrukciu |

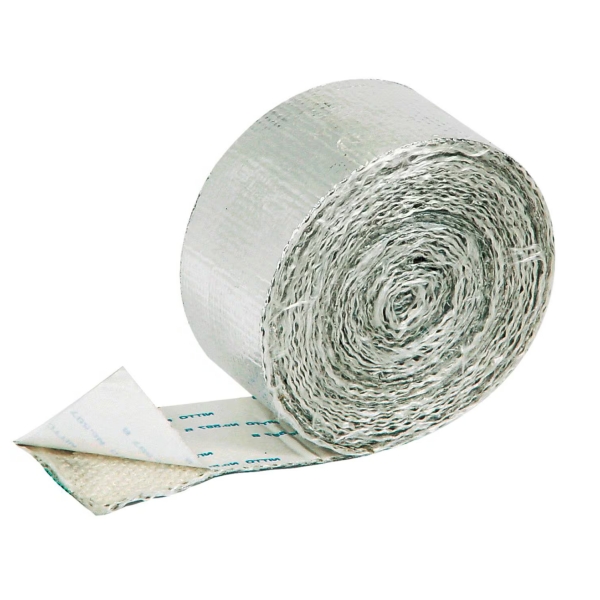

| Hliníková krycej vrstvy | Radiálna tepelná ochrana | Smer krycej vrstvy, vôľa, laminácia a mechanické zaistenie |
| Sklená výstuž | Podpora priadzí vo vybraných keramických textilných konštrukciách | Prevádzkový limit špecifický pre výstuž |
| Kovová drôtená výstuž | Teplá mechanická integrita vo vhodnej konštrukcii | Zliatina drôtu, atmosféra, elektrické dôsledky a požiadavka na pevnosť za tepla |
| Grafit alebo iná úprava | Požiadavka na povrch alebo manipuláciu špecifická pre danú aplikáciu | Skutočná úprava, zamýšľaná funkcia a dôkazy špecifické pre produkt |
Nepredpokladajte, že povlak zvyšuje teplotnú odolnosť vlákna. Povlak, výstuž a hotová zostava môžu každá predstavovať samostatný limit.
8. Špecifikujte PSA ako lepiaci systém, nie ako zaškrtávacie políčko
Lepidlo citlivé na tlak môže pomôcť umiestniť pásku alebo zabezpečiť spoľahlivý spoje. Ide o dve rôzne úlohy.
V prípade pásky s lepidlom citlivým na tlak (PSA) uveďte:
- materiál podkladu a povrchová úprava;
- minimálna aplikačná teplota;
- nepretržitá teplota na línii spoja;
- krátkodobý vrchol a trvanie;
- požadovaný čas polohovania alebo trvalé zaťaženie spojom;
- zakrivenie, vibrácie a mechanické zaťaženie;
- vystavenie oleju, vlhkosti, čistiacim prostriedkom a chemikáliám;
- požiadavky na kryciu vrstvu a výseky.
Kremíková deliaca páska s lepiacou vrstvou a hliníková sklená páska s lepiacou vrstvou využívajú rôzne textilné a povrchové konštrukcie. Nemalo by sa predpokladať, že ich lepiace systémy majú rovnakú teplotnú odolnosť.
9. Definujte dutinku, vinutie a balenie
Balenie môže ovplyvniť to, či technicky správna páska prechádza procesom kupujúceho efektívne.
Pre dodávky OEM alebo distribútora špecifikujte:
- vnútorný priemer dutinky a materiál dutinky, ak sa vyžaduje;
- smer vinutia;
- maximálny vonkajší priemer kotúča;
- orientácia krycej vrstvy pre pásku s lepiacou vrstvou;
- množstvo kotúčov v kartóne;
- hmotnostný limit kartónu;
- samostatné balenie do vreciek alebo ochrana pred vlhkosťou;
- štítky, čiarové kódy, čísla šarží a požiadavky na súkromnú značku (private label);
- rozmery palety a exportné balenie.
Nežiadajte vlastnú dutinku alebo formát na automatické odvíjanie, pokiaľ to výrobný proces skutočne nevyžaduje. Takéto zmeny môžu ovplyvniť MOQ, nástroje, dodaciu lehotu a cenu.
10. Nastavte rozmerové tolerancie tak, aby zodpovedali aplikácii
Príliš voľné tolerancie môžu spôsobiť problémy pri inštalácii. Príliš tesné tolerancie môžu zvýšiť náklady bez zlepšenia výkonu.
Použite zostavu na určenie, ktoré charakteristiky sú kritické:
- šírka pre úzke sedadlo alebo kanálik;
- hrúbka pre zatvorenú medzeru;
- umiestnenie stredového otvorenia pre rebríkovú pásku;
- dĺžka rezu pre predformovanú trasu;
- pokrytie lepidlom alebo povlakom;
- dĺžka kotúča pre plánovanie výroby.
Uveďte testovaciu alebo meraciu metódu, ak výsledok závisí od zaťaženia, klimatizácie alebo vybavenia. Tolerancia bez podmienky merania nemusí byť medzi kupujúcim a dodávateľom reprodukovateľná.
11. Oddelené kontinuálne, špičkové a testovacie teploty
Každý dopyt na mieru (RFQ) na vysokoteplotnú pásku by mal rozlišovať:
- kontinuálna prevádzková teplota: bežné dlhodobé prevádzkové podmienky;
- špičková alebo prerušovaná teplota: vyššie krátkodobé vystavenie s definovaným trvaním a frekvenciou;
- vystavenie priamemu plameňu: kontakt s plameňom za stanovených testovacích alebo prevádzkových podmienok;
- bod mäknutia alebo tavenia suroviny: nie je to kontinuálna hodnota hotovej pásky;
- teplota lepidla: oddelená od teploty vlákna alebo lícovej vrstvy;
- teplota chráneného komponentu: limit prípustnosti pre hadicu, kábel alebo zariadenie pod ním.
Nežiadajte iba „pásku s najvyššou teplotou“. Technicky vhodný produkt je ten, ktorý spĺňa skutočné zaťaženie s požadovaným mechanickým správaním, rozmermi a stálosťou dodávok.
12. Pripravte schválenie reprezentatívnej vzorky
Schválenie vzorky by malo reprodukovať zamýšľanú konštrukciu a inštaláciu namiesto toho, aby poskytovalo iba krátky kus textilu na vizuálnu kontrolu.
Záznam o schválení by mal identifikovať:
- materiál a konštrukciu;
- šírku, hrúbku a dĺžku rolky alebo rezu;
- povlak, lícovú vrstvu, výstuž alebo PSA;
- inštalačný presah, napnutie, stlačenie alebo usporiadanie upevňovacích prvkov;
- vystavenie teplote a vplyvom prostredia;
- požadované testovacie metódy;
- výsledky akceptácie;
- schválenú vzorku alebo revíziu výkresu.
Pri opakovaných objednávkach by nákupná špecifikácia mala odkazovať na schválenú konštrukciu. Farba, šírka a všeobecný názov produktu nestačia na kontrolu materiálu.
13. Vyžiadajte si správne technické dokumenty
Dokumenty by mali zodpovedať presnému produktu a zamýšľanej požiadavke. V závislosti od projektu môže priemyselný odberateľ požadovať:
- technický list;
- kartu bezpečnostných údajov, ak je to uplatniteľné;
- vyhlásenie o zložení materiálu;
- správu o rozmerovej kontrole;
- identifikáciu šarže alebo série;
- príslušnú správu o teste tretej strany;
- dokumentáciu RoHS alebo REACH, ak sa vyžaduje;
- správu o schválení vzorky;
- špecifikáciu balenia a označovania.
Firemný certifikát kvality automaticky dokazuje každé tvrdenie o vlastnostiach produktu. Potvrďte, že požadovaná správa sa vzťahuje na presnú konštrukciu pásky, hrúbku, povlak a rozsah výroby.
14. Zostavte kompletné OEM RFQ
| Sekcia dopytu (RFQ) | Požadované informácie |
|---|---|
| Aplikácia | Komponent, funkcia, odvetvie a inštalačný výkres alebo fotografie |
| Tepelné zaťaženie | Nepretržitá teplota, špička, trvanie, frekvencia a režim prenosu tepla |
| Materiál | Sklolaminát, bazalt, oxid kremičitý, keramické vlákno, silikón alebo navrhovaná alternatíva |
| Konštrukcia | Tkaná, narezaná, pletená, rebríková / s voľnými osnovnými niťami, povlakovaná, laminovaná, s vrstvou PSA alebo samovulkanizačná |
| Rozmery | Šírka, hrúbka, dĺžka, tolerancie a podmienky merania |
| Inštalácia | Presah, stlačenie, natiahnutie, skrutky, svorky, príchytky alebo iné uchytenie |
| Prostredie | Vibrácie, vlhkosť, oleje, chemikálie, vonkajšie vplyvy a čistenie |
| Formát dodávky | Kotúče, narezané dĺžky, vysekávané diely, dutinka, podkladová vrstva, balenie a štítky |
| Komerčné požiadavky | Množstvo vzorky, skúšobná objednávka, ročná prognóza, cieľové MOQ a harmonogram dodávok |
| Dokumentácia | TDS, SDS, inšpekčná správa, protokol o skúške a dokumenty o zhode |
Často kladené otázky
Dá sa ľubovoľná vysokoteplotná páska vyrobiť v neštandardnej šírke?
Vlastná šírka závisí od materiálu, textilnej konštrukcie, stavu alebo metódy rezania, požiadaviek na okraje a množstva objednávky. Tkaná páska na presnú šírku a narezaná páska majú odlišné výrobné obmedzenia. Pred vyžiadaním vlastnej šírky potvrďte požadovanú konštrukciu okraja.
Zvyšuje väčšia hrúbka teplotnú odolnosť?
Nie. Väčšia hrúbka môže zmeniť izolačnú vrstvu, stlačenie a mechanické správanie, ale nezvyšuje schválený limit prevádzkovej teploty vlákna, povlaku alebo lepidla.
Je podkladová vrstva PSA vhodná pre rovnakú teplotu ako textília?
Nie automaticky. Lepiaci systém musí mať vlastné údaje o aplikácii a prevádzkovej teplote. V niektorých konštrukciách slúži PSA hlavne ako pomôcka pri inštalácii.
Dá sa rebríková páska objednať tak, aby zodpovedala existujúci rozteči skrutiek?
Geometriu stredového otvorenia možno posúdiť vo vzťahu k zariadeniu, ale štandardná štruktúra s voľnými osnovnými niťami automaticky nevytvára predvŕtané diery so špecifickou roztečou. Uveďte priemer skrutiek, rozteč, odsadenie koncov a výkres.
Aká je najlepšia dĺžka kotúča pre OEM výrobu?
Najlepšia dĺžka kotúča závisí od manipulácie na linke, spotreby komponentov, odpadu, hmotnosti kotúča, skladovania a frekvencie výmeny. Štandardné kotúče môžu byť ekonomické, zatiaľ čo vlastné dĺžky môžu zlepšiť efektivitu výroby, ak to ročný objem podporuje.
Aké informácie sú najdôležitejšie pre počiatočnú cenovú ponuku?
Uveďte aplikáciu, nepretržitú a špičkovú teplotu, požadovanú konštrukciu, šírku, hrúbku, dĺžku, množstvo a spôsob inštalácie. Výkres, fotografia alebo existujúca vzorka zlepšujú technické posúdenie.
Vyžiadajte si vlastnú vysokoteplotnú pásku pre OEM dodávku
BSTFLEX vyrába priemyselné pásky v tkanej, narezanej, povlakovanej, samolepiacej, hliníkovej, rebríkovej, pletenej a samovulkanizačnej konštrukcii. Vlastnú šírku, hrúbku, dĺžku kotúča, reznú dĺžku, farbu, povlak, podklad a balenie je možné posúdiť podľa vybraného produktu a množstva objednávky.
Porovnajte materiály a štruktúry v BSTFLEX High Temperature Tapes sortiment.
