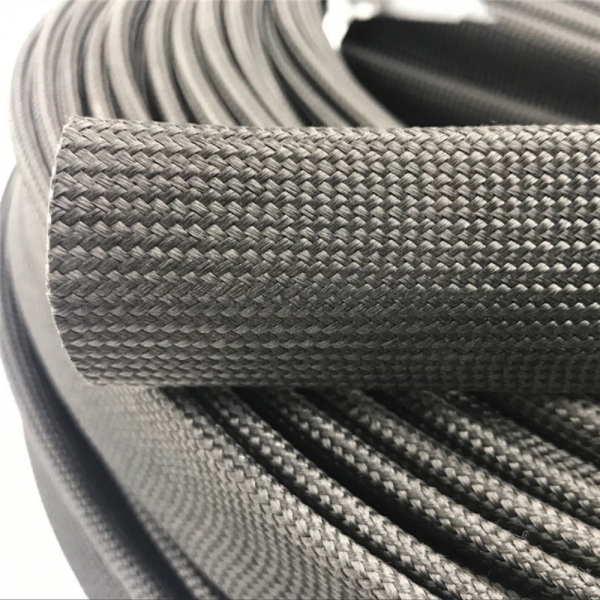

Nasýtená laminátová bužírka je opletená trubica zo sklenených vlákien ošetrená živicovým spojivom, ktoré pomáha držať priadze pohromade počas rezania a inštalácie. Pre výrobného odberateľa je užitočnou otázkou, ako sa hotová bužírka správa na montážnej linke: či odrezaný koniec zostane ovládateľný, či trubica prechádza cez komponent a či si zachováva požadovanú ochranu po prevádzkových podmienkach.

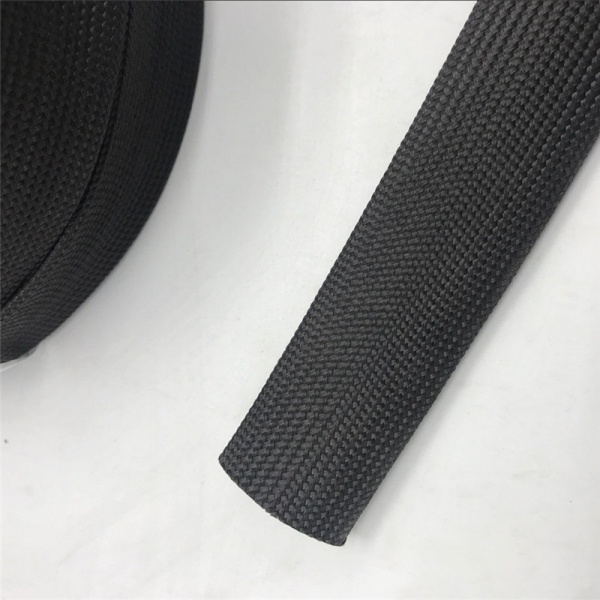

BSTFLEXNasýtený opletený obal zo sklenených vlákien FGS-STpoužíva priadzu zo sklenených vlákien s úpravou akrylovou živicou. Táto príručka opisuje postup hodnotenia vzorky; pre zamýšľanú zostavu by sa mali dohodnúť limity prijateľnosti.

Táto úprava pomáha stabilizovať opletenie a redukovať uvoľnené vlákna počas manipulácie. To môže byť dôležité, keď operátori režú veľa krátkych kusov alebo tlačia objímku pozdĺž kábla alebo trubice. Neznamená to, že každý rez je úplne bez uvoľnených vlákien a nemalo by sa to považovať za dôkaz utesneného a vodotesného povrchu.
Stav skleneného opletenia a stav spojiva sú samostatné kontrolné body. V prípade vykurovanej inštalácie sa opýtajte, ako sa živicová povrchová úprava správa počas počiatočného vystavenia a následnej prevádzky. Hodnota teploty vlákna nepreukazuje, že pôvodná povrchová úprava, flexibilita alebo odolnosť voči manipulácii zostanú pri tejto teplote nezmenené.
Začnite s navrhovanou výrobnou veľkosťou a hrúbkou. Použite rezný nástroj určený na danú úlohu; stránka produktu uvádza nožnice ako možnosť rezania. Pri porovnávaní vzoriek udržiavajte stav čepele a metódu rezania konzistentné. Zmerajte objímku bez natiahnutia a zaznamenajte, či sa výrobná dĺžka vzťahuje na uvoľnený narezaný kus alebo na nainštalované krytie.

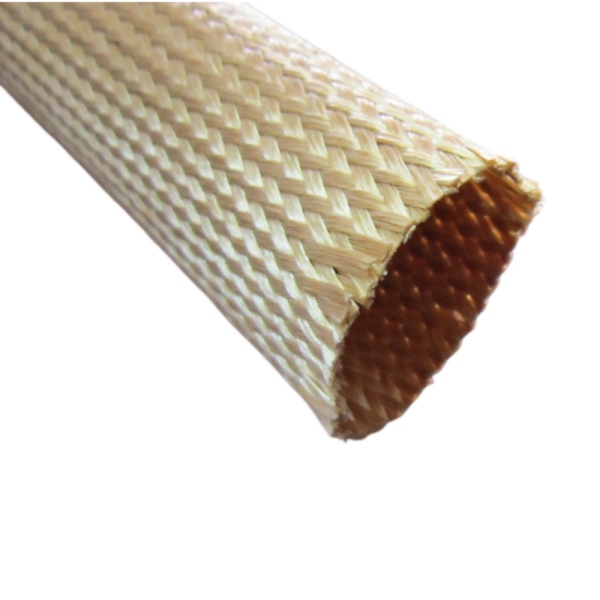

Rez skontrolujte ihneď a potom po bežnej manipulácii. Pred inštaláciou a po natiahnutí objímky na miesto odfotografujte ten istý koniec. Hľadajte priadze oddeľujúce sa od opletenia, voľné pramene vyčnievajúce do oblasti konektora a zmeny tvaru konca. Samotná čerstvo narezaná vzorka neukáže, čo sa stane po opakovanej manipulácii.

Použite najväčší vonkajší rozmer, ktorým musí objímka prejsť, vrátane tvaroviek, ramien spojok alebo lokálnych zmien priemeru rúry. Menovitý vnútorný priemer objímky je východiskový bod; vzorka určuje, či hotová konštrukcia prejde bez nadmernej sily alebo poškodenia.
Sledujte, kde obsluha uchopuje trubicu. Silné ťahanie za jeden koniec môže zmeniť tvar opletenia a ovplyvniť dĺžku pokrytia komponentu. Označte si požadované pokrytie na zostave a po umiestnení a upevnení objímky ho znova skontrolujte. Do skúšky zahrňte ohyby a svorky, namiesto testovania iba rovnej časti.
| Kontrolný bod | Čo odporúčaťrd | Rozhodnutie pred výrobou |
|---|---|---|
| Odrezaný koniec | Rozstrapkané a uvoľnené vlákna pred a po manipulácii | Dohodnite sa na prijateľnom konečnom stave pomocou referenčnej vzorky alebo fotografie |
| Prekonajte prekážky | Maximálny prechodový rozmer, montážne úsilie a viditeľné poškodenie | Potvrďte veľkosť a postupnosť montáže |
| Nainštalované pokrytie | Pokrytá dĺžka, zhlukovanie v ohyboch a pohyb na koncoch | Nastavenie dĺžky rezu a detailov uchovávania |
| Kontakt s hardvérom | Miesta trenia a tlak svorky | Upravte smerovanie alebo definujte reprezentatívny test opotrebenia |
| Po vystavení teplu | Stav spojiva, flexibilita, integrita opletenia a stabilita koncov | Schváliť hotovú zostavu podľa jej servisných požiadaviek |
Definujte zdroj tepla, trvanie expozície a či je ohrev kontinuálny alebo cyklický. Uveďte, či sa objímka dotýka horúceho povrchu alebo sa nachádza v jeho blízkosti. Ak je účelom tepelná ochrana, zmerajte chránený komponent za zamýšľaných prevádzkových podmienok a porovnajte výsledok s povolenou teplotou tohto komponentu.
Ak je vystavenie kvapaline relevantné, identifikujte skutočnú kvapalinu, teplotu a trvanie kontaktu. Všeobecný popis chemickej odolnosti nemôže preukázať kompatibilitu s každým čistiacim prostriedkom, hydraulickou kvapalinou alebo procesnou chemikáliou. Pri čistení objímky počas prevádzky uveďte zamýšľanú metódu čistenia vo vyhodnotení vzorky.
Pre aplikácie so špecifikovanými elektrickými požiadavkami si vyžiadajte údaje o hotovej konštrukcii a príslušnej testovacej metóde. Nevyberajte dielektrické hodnotenie zo slova sklolaminát. Podobne si ochrana proti prasknutiu hadice a ochrana proti priamemu plameňu vyžadujú vlastný dôkaz; nepreukazujú sa absolvovaním kontroly rezu na konci alebo oderu.
Schválenú vzorku uschovajte spolu s dohodnutým vnútorným priemerom, hrúbkou, dĺžkou rezu, farbou a balením. Zaznamenajte akékoľvek ošetrenie koncov a metódu použitú na ich kontrolu. Ak sa narezané kusy budú dodávať vo veľkom, posúďte, ako konce prežijú balenie a vybratie z obalu, nielen jednu ručne pripravenú vzorku.
Na stránke produktu FGS-ST sú na požiadanie k dispozícii možnosti hrúbky, dĺžky a balenia. Tieto požiadavky pošlite spolu s ročným množstvom a skúšobným množstvom, aby cenová ponuka zodpovedala rovnakej konštrukcii, ktorú chcete schváliť. V cenovej ponuke potvrďte aktuálne minimálne objednané množstvo.

Nie. Úprava má za cieľ znížiť strapcovanie a zlepšiť stabilitu pri manipulácii. Rezanie, opakovaná manipulácia a inštalácia na drsné časti môžu stále narušiť opletenie. Definujte prijateľnú kvalitu orezaného konca pre váš proces.
Nepredpokladajte to. Ak vibrácie alebo servis môžu pohnúť objímkou, vyhodnoťte spôsob upevnenia na zostave. Potvrďte vhodnosť akejkoľvek pridanej pásky, obruče alebo iného zakončenia pre danú teplotu a susediaci komponent.
Áno, ak bude fungovať v zahriatom prostredí. Po reprezentatívnej expozícii skontrolujte opletenie a povrchovú úpravu a potom zopakujte akúkoľvek manipuláciu alebo ohýbanie očakávané počas údržby. Samotný vzhľad novej vzorky na toto schválenie nestačí.
Uveďte priemer komponentu, najväčšiu prekážku pri inštalácii, požadované pokrytie, dostupný priestor, podmienky expozície a množstvo. Priložte fotografie ohybov a upevňovacích bodov. Pre vývoj vzorky BSTFLEX môže spoločnosť Anhui Parker New Material Co., Ltd. porovnať tieto údaje s navrhovanou konštrukciou FGS-ST.
Pozrite sišpecifikácie nasýteného obalu zo sklenených vlákienna určenie počiatočnej veľkosti pre vašu skúšobnú verziu.
