Páska s vermikulitovým záterom a stredovým otvorom: Špecifikácia pre stredový otvor a spojovací materiál

Oct 29,2026

Páska zo sklenenej tkaniny potiahnutá vermikulitom s vynechanými osnovnými niťami kombinuje textilný materiál zo sklenenej tkaniny potiahnutý vrstvou a stredovú upevňovaciu zónu vytvorenú vynechaním vybraných pozdĺžnych nití.Táto konštrukcia dokáže prispôsobiť skrutky alebo svorníky v priemyselnom tepelnom spoji, ale nedefinuje univerzálnu rozteč otvorov, tesniace zaťaženie ani teplotnú odolnosť.

BSTFLEX Vermiculite Coated Fiberglass Drop Warp Tapeje určená pre priemyselnú izoláciu a detaily skrutkovaných tepelných tesnení. Táto príručka vysvetľuje, ako pred objednaním špecifikovať stredový otvor, usporiadanie spojovacích prvkov, povlak, inštalovaný kontakt a teplotné podmienky.

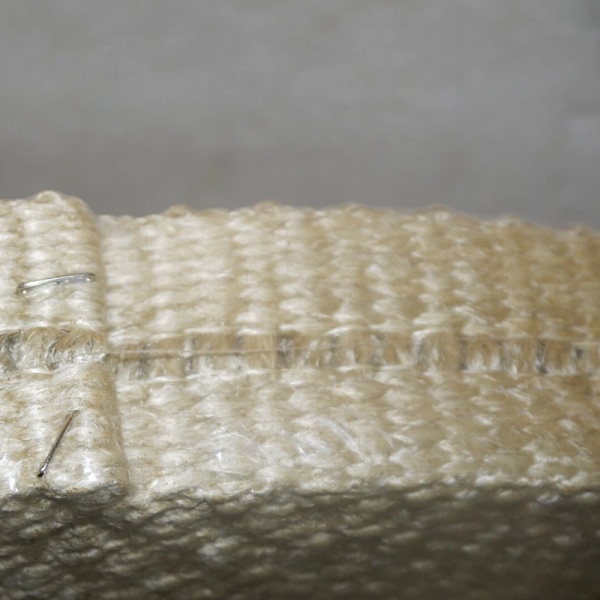

Vermiculite Coated Drop-Warp Tape

Čo robí pásku s vynechanými niťami inou?

V tkanej páske prebiehajú osnovné nite pozdĺžne a útkové nite prechádzajú naprieč šírkou. V konštrukcii s vynechanými niťami sú vybrané osnovné nite vynechané zo stredovej zóny, čím sa vytvorí otvorená alebo zmenšená časť s niťami medzi tkanými bočnými pásmi.

Stredová zóna môže poskytnúť priestor pre skrutky, svorníky alebo iné schválené príchytky. Nemusí to byť nutne rad továrensky predrazených kruhových otvorov; cez otvor môžu zostať priečne nite. Predpokladom, že spojovací prvkami môže prejsť v každom bode, je skontrolovať skutočnú konštrukciu a fyzickú vzorku.


Oddelte šírku stredového otvoru od rozteče skrutiek

  • Šírka stredového otvoru: priečna šírka zóny s vynechanými niťami.
  • Rozteč skrutiek: stredová vzdialenosť medzi spojovacími prvkami pozdĺž zariadenia.
  • Šírka bočného pásu: tkaný materiál zostávajúci na každej strane stredovej zóny.
  • Celková šírka pásky: celková šírka hotovej pásky.

Páska môže mať vhodný stredový otvor, ale stále môže byť nevhodná, ak je rad skrutiek posunutý, bočné pásy nedosadajú na tesniace plochy alebo celková šírka presahuje dostupný priestor. Neodvodzujte štandardnú rozteč skrutiek z názvu produktu. Výkres zariadenia musí definovať pozície spojovacích prvkov, koncové presahy a vôle.


Čo je potrebné zmerať pred výberom pásky

Rozmer alebo stav Čo zaznamenať
Celková šírka pásky Požatované pokrytie a dostupná šírka sedenia.
Stredový otvor Šírka zóny prevesenej osnovy a jej poloha vzhľadom na okraje pásky.
Priemer spojovacieho prvku Skutočný priemer skrutky alebo svorníka, vrátane puzdier alebo osadení.
Usporiadanie skrutiek Rozteč medzi stredmi, koncové odsadenia, počet spojovacích prvkov a nejednotné rozostupy.
Kontakt postranného pásu Šírka povrchov, s ktorými musia tkané pásy prísť do kontaktu.
Inštalovaná hrúbka Požadovaná medzera uzavretého spoja alebo stlačená hrúbka a podmienka merania.
Geometria spoja Rovné dĺžky, rohy, ohyby, prechody a obmedzené oblasti.

Ak je to možné, použite schválený výkres zariadenia. Opotrebovaný pás sa mohol zmeniť v dôsledku stlačenia, tepelného poškodenia, strapkania alebo trvalej deformácie, takže nemusí zodpovedať pôvodným rozmerom dizajnu.


Prečo na postranných pásoch záleží

Stred so spustenými osnovnými niťami prispôsobuje upevňovacie zariadenie; nenahrádza kontaktnú plochu vyžadovanú spojom. Postranné pásy musia spočívať na určených dosadacích plochách bez toho, aby sa krčili, zhŕňali alebo boli odťahované spojovacími prvkami.

Väčší stredový otvor nie je automaticky lepší, pretože môže zmenšiť množstvo tkaného materiálu dostupného vedľa upevňovacej zóny. Nevystrihujte do postranných pásov, aby ste prispôsobili nesprávne zarovnanú skrutku, pokiaľ nebol dizajn posúdený a upravená konštrukcia schválená.


Čo poskytuje vermikulitový povlak?

Základným materiálom je sklolaminátová textília. Vermikulitový povlak mení exponovaný povrch a v porovnaní s neošetrenou konštrukciou môže zlepšiť odolnosť pásky voči teplu a opotrebovaniu povrchu. Skutočný prínos závisí od zloženia povlaku, pokrytia, textílie a podmienok expozície.

Povlak nemení pásku na oxid kremičitý ani keramické vlákno a automaticky nezaručuje, že hotový pás je vhodný na akékoľvek použitie pri priamom plameni, roztavenom kove, chemikáliách alebo nepretržitej teplote. Určite účel povlaku a vyžiadajte si dôkazy o konkrétnom produkte pre požadované podmienky.


Nepretržitú teplotu a špičkovú expozíciu špecifikujte oddelene

Teplota pri nepretržitej prevádzke, prerušovaná špičková teplota a expozícia priamom plameni sú rôzne podmienky. Hodnota krátkodobej expozície by sa nemala používať ako bežný prevádzkový limit pre pásku, ktorá zostáva pod tlakom alebo sa musí počas prevádzky ohýbať.

Aktuálna produktová stránka p203 uvádza hodnotu až do 1000 °C, ale jasne nedefinuje, či ide o nepretržitú prevádzku, špičkovú expozíciu, limit vlákna alebo výsledok testu. Pred zavedením číselnej teploty do špecifikácie zariadenia potvrďte hodnotenie pre presnú hotovú konštrukciu.

Na technické posúdenie uveďte normálnu teplotu v mieste pásky, maximálnu krátkodobú teplotu, trvanie a frekvenciu špičky, prípadnú expozíciu priamemu plameňu, požadovaný stav po ochladení a to, či sa spoj opakovane otvára a zatvára.


Inštalovaná hrúbka a stlačenie vyžadujú vlastnú špecifikáciu

Menovitá hrúbka pásky sa meria na dodanej textílii za definovaných podmienok. Inštalovaná hrúbka je rozmer po tom, ako prítlačná lišta a povrchy spoja vyvinú svoje zaťaženie. Zaznamenajte, či výkres kontroluje uzavretú medzeru, stlačenú hrúbku alebo špecifikované zaťaženie.

Pojem „vermikulitová páska s vynechanými osnovnými niťami“ nestanovuje žiadne univerzálne percento stlačenia ani uťahovací moment skrutiek. Neuťahujte materiál nad schválený konštrukčný limit, aby ste kompenzovali nesprávne lícovanie.


Rohy, konce a spoje naplánujte pred rezaním

Pred rezaním výrobnej dĺžky vyskúšajte najzložitejšiu časť trasy. Ukážte počiatočné a koncové body, orientáciu stredového otvorenia, rad spojovacích prvkov, detaily rohov, umiestnenie spojov, povolený presah a oblasti, ktoré musia zostať voľné na kontrolu alebo pohyb.

Nepridávajte presah ani vrstvu navyše len na zakrytie medzery, ak pridaná vrstva zabraňuje zatvoreniu krytu. Ak spoj vyžaduje definovaný výkon netesnosti, použite kvalifikovaný návrh tesnenia a testovacie kritériá zariadenia.


Mechanické zaistenie nie je to isté ako tlakové tesnenie

Skrutky môžu pásku udržať, ale prítomnosť skrutiek nerobí z textílie tesnenie dimenzované na tlak. Tkaný pás môže mať cesty cez väzbu, stredovú zónu alebo rezané okraje. Povlak automaticky neurobí tieto cesty tesnými voči plynu alebo kvapaline.

Ak spoj reguluje únik procesného plynu, tlak alebo definovanú atmosféru, špecifikujte prípustnú mieru úniku, skúšobný tlak, médium, teplotu a trvanie. Nepoužívajte pásku s vynechanými osnovnými niťami na opravu tečúceho potrubia alebo poškodenej tlakovej hranice.


Obyčajná tkaná páska alebo páska s vynechanými osnovnými niťami?

Obyčajná tkaná vermikulitová páska je nepretržitý tkaný pás na omotávanie, izoláciu alebo ploché aplikácie, kde sa nevyžaduje stredová upevňovacia zóna. Páska s vynechanými osnovnými niťamimá centrálnu zónu so zníženým počtom priadzí pre určené usporiadanie skrutiek alebo svorníkov.

Porovnajte obyčajne tkanú sklolaminátovú pásku potiahnutú vermikulitom ak zostava nevyžaduje centrálnu upevňovaciu zónu. Overte, či materiál, povlak a prevádzkové údaje vyhovujú danému použitiu; konštrukcie nie sú vzájomne zamieňateľné len preto, že majú spoločný povlak.


Schválenie vzorky v skutočnom spoji

Vyskúšajte vybranú pásku s použitím zamýšľaných skrutiek, príchytiek, dosadacích plôch a postupu inštalácie. Skontrolujte zarovnanie stredového otvoru, kontakt bočných pásov, rezy alebo natiahnutie, zatvorenie, polohu po cykle, stav povlaku a všetky špecifikované kritériá pre teplotu alebo únik.

V prípade spoja, ktorý sa otvára počas údržby, zahrňte do skúšky otváranie, kontrolu a opätovnú montáž. Vzorka, ktorá pasuje pri studenej montáži, sa môže správať inak po vystavení teplu alebo opakovanej manipulácii.


Čo uviesť v dopyte (RFQ)

Položka dopytu Informácie na poskytnutie
Aplikácia Dvere pece, kryt rúry, kontrolný panel, spoj horúceho potrubia alebo iná priemyselná zostava.
Konštrukcia Páska zosnovaná vynechávaním nití zo sklených vlákien s vermikulitovým povlakom a špecifikovanou výstužou alebo úpravou.
Rozmery Celková šírka, šírka stredového otvoru, hrúbka, dĺžka rolky alebo narezanej časti a tolerancie.
Spojovací materiál Priemer skrutky, rozstup, koncové odsadenia, množstvo a poloha radu.
Návrh spoja Dosadacia šírka, uzavretá medzera, inštalovaná hrúbka, rohy a spôsob zaistenia.
Teplota Nepretržitá teplota, špičková teplota, trvanie, frekvencia a vystavenie priamemu plameňu.
Akceptácia Kritériá pre lícovanie, stav po cykle, tepelný výkon a netesnosť, ak sú uplatniteľné.
Dodávka Množstvo, balenie, schválenie vzorky a požiadavky na opakované objednávky.


Vyžiadať si vermikulitom potiahnutú pásku Drop-Warp

BSTFLEX dodáva sklenenú pásku Drop Warp potiahnutú vermikulitom pre priemyselnú tepelnú izoláciu a detaily skrutkových spojov. Pošlite výkres zariadenia, usporiadanie spojovacích prvkov, požadované rozmery a teplotný profil, aby bolo možné posúdiť konštrukciu vzhľadom na danú aplikáciu.

Pre ostatné priemyselné materiály a konštrukcie si porovnajte ponuku priemyselných vysokoteplotných pások BSTFLEX, alebo požiadajte o cenovú ponuku na pásku drop-warp.
