Ako špecifikovať hliníkom a silikónom potiahnutý sklolaminátový návlek pre káblové zväzky motorov

Oct 29,2026

Kábel snímača vedený okolo výfukového potrubia potrebuje viac než len reflexnú objímku. Technik musí vedieť, odkiaľ teplo pochádza, ako blízko k nemu vedenie vodiča vedie a či je možné objímku nainštalovať bez poškriabania jej vonkajšieho povrchu. Pri novom návrhu káblového zväzku je jednou z rúrkových možností, ktoré treba vyhodnotiť, hliníkovo-silikónovo potiahnutá objímka zo sklenených vlákien. Kombinuje sklenený oplet s hliníkovo-silikónovým povlakom na vonkajšej strane; skutočný tepelný výsledok závisí od dokončenej zostavy a jej vystavenia.

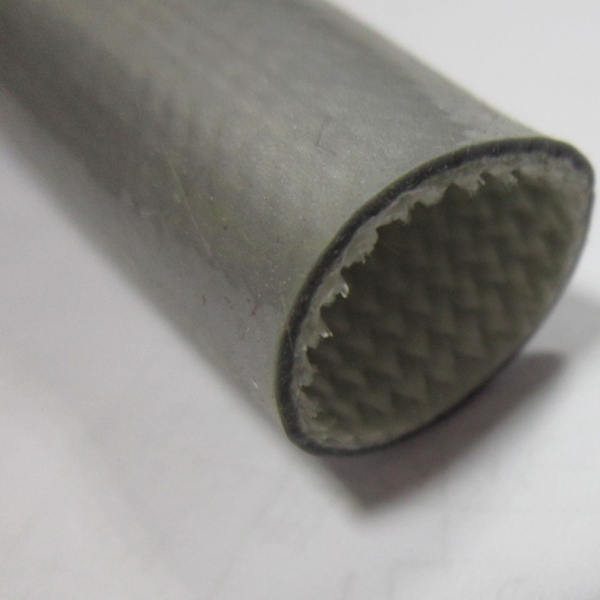

aluminum silicone coated fiberglass sleeve

Začnite s trasou, nie s menovitým priemerom objímky

Označte si najteplejšie časti na výkrese alebo fotografii. Zaznamenajte si najbližšiu súčiastku výfuku, vzdialenosť od nej, dĺžku expozície a polohu svoriek, odbočiek a konektorov. Objímka, ktorá pasuje na rovný kábel na stole, sa môže v ohybe zhlukovať alebo zastaviť o rameno konektora. Zmerajte káblový zväzok v jeho najširšom bode v chránenej časti a potom zmerajte každú časť, ktorou musí objímka počas montáže prejsť.

Taktiež si zaznamenajte, či je káblový zväzok namontovaný pred inštaláciou motora. Tento výrobok je súvislá trubica, takže na inštaláciu zvyčajne potrebuje prístupný koniec. Ak sa konektor nedá odstrániť, namiesto predpokladu, že sa trubica môže otvoriť pozdĺž svojej dĺžky, informujte sa o vhodnej delenej alebo obopínacej konštrukcii.


Pochopte, čo dokáže a čo nemôže reflexný povrch

Vonkajší povrch má pomôcť odvádzať sálavé teplo z blízkych horúcich častí. Musí byť otočený k zdroju a zostať primerane neporušený. Oder o konzolu, opakované trenie na svorke, kontaminácia olejom alebo nadmerne tesný ohyb môžu zmeniť stav povrchu. Objímka nevytvára pevnú bezpečnú medzeru a reflexný povlak neurčuje povolenú teplotu izolácie vodiča vo vnútri.

Pri hodnotení oddeľte tri merania: teplotu zdroja tepla, teplotu na vonkajšej strane objímky a teplotu na kábli alebo vodiči snímača počas skutočného prevádzkového cyklu. Kľudový stav, trvalé zaťaženie a tepelná izolácia po vypnutí môžu poskytnúť odlišné výsledky. Ak je zostava v priamom kontakte s horúcim potrubím, tento kontakt výslovne špecifikujte; aplikácia sálavého tepla a aplikácia kontaktného tepla sú odlišné testy.


Skontrolujte hotový rukáv oproti postroju

Ten/Tá/Tostránka produktu hliníkový silikónový potiahnutý obal zo sklenených vlákienuvádza menovité vnútorné priemery a tolerancie priemeru vrátane malých rozmerov pre jednotlivé vodiče. Tabuľku považujte za východiskový bod pre žiadosť o vzorku. Požiadajte o konečný vnútorný priemer a príslušnú toleranciu navrhovanej veľkosti a potom potvrďte skutočné uloženie cez káblový zväzok a akúkoľvek prekážku pri inštalácii. Nanášanie povlaku a pohyb opletenia sú dôležité, keď sa diel blíži k limitu svojej menovitej veľkosti.

Pri výrobnej skúške skontrolujte odrezaný koniec, rovný úsek, najužší ohyb a oblasť pod každou upevňovacou sponou. Uistite sa, že objímka netlačí odbočku alebo konektor zo svojej polohy. Rozhodnite sa, či budú konce mechanicky držané, zakryté schválenou koncovkou alebo ponechané prístupné pre servis. Nepredpokladajte, že bežná páska alebo lepidlo prežije rovnaké vystavenie ako objímka.


Čo zahrnúť do vzorovej žiadosti

  • Výkres postroja alebo vyznačená fotografia s uvedenou dĺžkou a orientáciou vzhľadom na zdroj tepla.
  • Vonkajší priemer pozdĺž trasy a maximálny priemer, ktorým musí rúra prejsť počas montáže.
  • Minimálny nainštalovaný polomer ohybu, svorky, kontaktné body a dostupná vôľa.
  • Zdroj tepla, vzdialenosť, pracovný cyklus, tepelná izolácia pri vypínaní a akýkoľvek priamy kontakt.
  • Typ izolácie drôtu a jeho povolená teplota od dodávateľa drôtu.
  • Požadovaná dĺžka vzorky, navrhovaná veľkosť rukávu, ročné množstvo a akékoľvek kontrolné kritériá.

Ak má aplikácia definované tepelné alebo elektrické požiadavky, vyžiadajte si údaje o skúškach pre navrhovanú hotovú konštrukciu. Samotný názov produktu nie je teplotným hodnotením a samotná konštrukcia zo sklenených vlákien nepreukazuje konkrétny dielektrický výsledok. Ak je elektrická izolácia bezpečnostnou požiadavkou, pred schválením objímky identifikujte príslušnú skúšobnú metódu, vzorku a akceptačnú hodnotu.


Praktická kontrola vzorky

Nainštalujte vzorku podľa plánovanej výrobnej metódy. Vyfotografujte povrch pred a po natiahnutí cez káblový zväzok, najmä v mieste konektorov a ohybov. Skontrolujte, či nie sú na ňom odkryté sklenené vlákna, poškodený povlak, rozstrapkané konce, či nedochádza k klzeniu na koncoch a či nedochádza k prekážkam v servisných bodoch. Potom porovnajte teploty chránených a nechránených vodičov na rovnakých miestach počas reprezentatívneho prevádzkového cyklu. Zaznamenajte okolité podmienky a umiestnenie snímača, aby mohol iný technik porovnanie reprodukovať.

Ak sa trasa zmení alebo sa konektor prepracuje, zopakujte kontrolu vhodnosti. Úspešný výsledok na jednom priemere káblového zväzku alebo jednom usporiadaní motora by sa nemal považovať za schválenie pre každý variant.


Často kladené otázky

Dá sa táto objímka nainštalovať na zostavený konektor?

Iba ak maximálny vonkajší rozmer konektora môže prejsť cez vybranú hotovú objímku bez jej poškodenia. Zmerajte konektor, nielen zväzok káblov. Ak nie je prístup k dostupnému koncu, prediskutujte delenú konštrukciu.

Zaručuje hliníkový povrch fixné zníženie teploty drôtu?

Nie. Výsledok ovplyvňuje vzdialenosť, teplota zdroja, stav povrchu, pohyb vzduchu, kontaktné body a prevádzkový cyklus. Otestujte celé vedenie pomocou teplotných senzorov na chránenom komponente.

Je vhodný ako certifikovaná elektrická izolácia?

Neodvodzujte dielektrickú odolnosť z popisu materiálu. Vyžiadajte si výsledky testov pre konkrétnu konečnú veľkosť a konštrukciu vzhľadom na elektrické požiadavky zostavy.

Pre vzorku alebo cenovú ponuku pošlite výkres káblového zväzku a podmienky expozície s požadovanými konečnými rozmermi. Spoločnosť Anhui Parker New Material Co., Ltd. potom môže posúdiť konštrukciu objímky a rozsah vzorky v porovnaní so skutočnou inštaláciou.
