Ohnivzdorný návlek pre hydraulické hadice v oceliarňach: Striekajúci roztavený kov, sálavé teplo a vedenie hadíc

Oct 29,2026

V oceliarni nie je otázkou len to, či sa hydraulická hadica nachádza v horúcej oblasti. Správny protipožiarny návlek závisí od toho, čo sa na hadicu skutočne dostane: nepretržité sálavé teplo, občasný plameň, kvapky roztaveného kovu, horúce častice, mechanické trenie alebo niekoľko z týchto rizík na rovnakom mieste.

Pre hydraulické vedenia vystavené významnému vonkajšiemu teplu alebo roztavenému striekancu poskytuje protipožiarny návlek zo sklených vlákien potiahnutý silikónom tepelnú bariéru okolo hadice. Tam, kde je prítomné aj mechanické opotrebovanie, by sa hotová konštrukcia návleku mala zvoliť a overiť tak pre tepelnú expozíciu, ako aj pre oder, namiesto predpokladu, že akýkoľvek vysokoteplotný návlek vyrieši každý problém s ochranou hadíc.

BSTFLEX vyrába niekoľko konštrukcií pre tieto prostredia. Hydraulic Hose Protection Fire Sleeve poskytuje východiskový bod pre hydraulické systémy vystavené teplu, plameňu, striekancom roztaveného kovu a mechanickému opotrebovaniu, zatiaľ čo Texturized Fiberglass Fire Sleeve ponúka hrubšiu konštrukciu zo sklených vlákien pre aplikácie, kde sa posudzuje ťažší dizajn návleku.

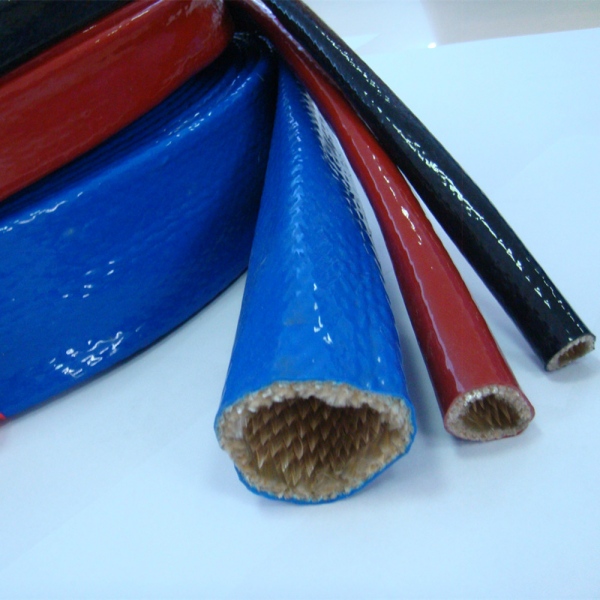

silicone fiberglass fire sleeve

Voči čomu by mal protipožiarny návlek v oceliarni chrániť?

Protipožiarny návlek pre oceliarne je vonkajší ochranný kryt pre hadice, káble alebo vedenia pracujúce v blízkosti zariadení s vysokou teplotou. Jeho účel by mal byť definovaný skutočným vonkajším rizikom, a nie iba názvom odvetvia.

Riziko Čo sa deje na hadici Čo by mala špecifikácia návleku riešiť
Sálavé teplo Hadica sa zohrieva bez toho, aby sa dotýkala horúceho zariadenia. Nepretržitá expozícia, vzdialenosť od zdroja, inštalovaná geometria a teplota hadice pod návlekom.
Striekanec roztaveného kovu Kvapky alebo krátkodobý striekanec môžu priamo zasiahnuť ochranu hadice. Príslušné dôkazy zo skúšok striekanca roztaveného kovu, pokrytie návlekom, usporiadanie švov a podrobnosti o odkrytých koncoch.
Plameň alebo zábleskové teplo Zostava môže zažiť krátkodobú priamu tepelnú expozíciu. Podmienky skúšok špecifické pre daný produkt, trvanie expozície a kritériá prijateľnosti.
Horúce častice a okestamps Horúce úlomky sa môžu dotýkať chránenej trasy alebo sa okolo nej hromadiť. Stav povrchu, vedenie, orientácia a frekvencia kontroly.
Oder a vibrácie Hadica alebo návlek sa opakovane dotýka štruktúr stroja alebo susedných vedení. Výkonnosť pri oderu, vôľa, body podpery a pohyb zariadenia.
Kontaminácia olejom Hydraulická kvapalina alebo priemyselný olej sa môžu dostať na ochranný povrch. Dôkazy o odolnosti voči oleju špecifické pre daný produkt a postup kontroly.

Tieto riziká by sa mali zaznamenávať osobitne. Návlek testovaný na kvapky roztaveného kovu by sa nemal automaticky opisovať ako vhodný na ponorenie do roztaveného kovu a vysoká menovitá hodnota nepretržitej teploty nedefinuje jeho výkonnosť počas priamej expozície plameňu.

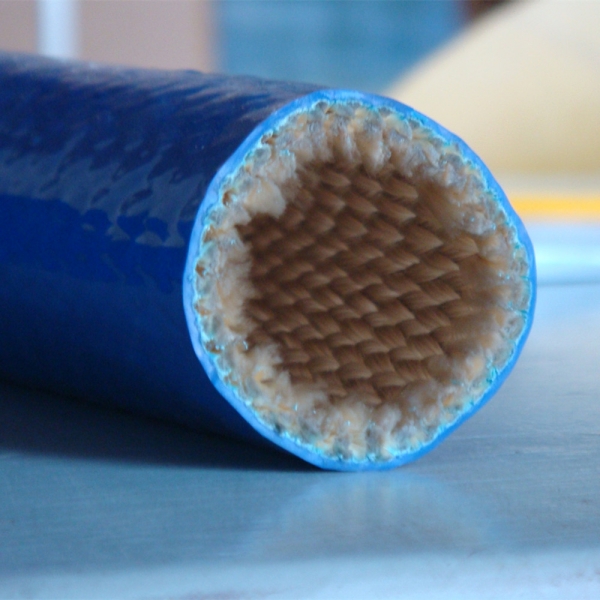

silicone fiberglass fire sleeve

Kde by sa mala v oceliarni kontrolovať ochrana hydraulických hadíc?

Každé usporiadanie závodu je iné, ale určité oblasti zariadení si zaslúžia bližšiu kontrolu vedenia hadíc, pretože hydraulické systémy môžu pracovať v blízkosti koncentrovaného tepla, horúceho materiálu alebo pohybujúcich sa strojov.

Valcovacie a valcovacie zariadenia

Hydraulické vedenia okolo valcovacích stolíc, vedení a súvisiacich akčných členov môžu kombinovať pohyb, vibrácie a zvýšené okolité teploty. Trasu hadice je potrebné najskôr skontrolovať na mechanický kontakt a vôľu od horúcich komponentov.

Ak pretrváva nevyhnutné vonkajšie teplo, špecifikujte časť vyžadujúcu protipožiarny návlek a skontrolujte túto časť počas celého povoleného pohybu zariadenia. Kryt, ktorý funguje, keď je zariadenie zastavené, sa môže zhrnúť, pohnúť alebo odierať, keď akčný člen zmení polohu.

Oblasti súvislého liatia a manipulácie s horúcimi výrobkami

Tam, kde hydraulické vedenia pracujú okolo zariadení na liatie alebo manipuláciu s horúcimi výrobkami, určite, či dôveryhodná expozícia je primárne sálavé teplo, horúce častice alebo striekanec roztaveného kovu. Toto nie sú zameniteľné podmienky.

Zobrazte zdroj tepla a pravdepodobný smer striekanca na výkrese aplikácie. To pomáha určiť požadované pokrytie a zabraňuje tomu, aby sa s každým hydraulickým vedením v oblasti zaobchádzalo tak, akoby bolo vystavené rovnakej tepelnej záťaži.

Pecové a hutnícke zariadenia

Hydraulické systémy pracujúce v okolí pecí, zavážacích zariadení alebo iných hutníckych procesov môžu byť vystavené intenzívnemu sálavému teplu aj bez priameho kontaktu s plameňom alebo kovom.

Zmerajte alebo stanovte skutočné zaťaženie v mieste inštalácie hadice. Teplota pece alebo kovového kúpeľa nie je rovnaká ako teplota, ktorej je vystavený protipožiarny návlek.

Údržbárske priestory s opakovanou výmenou hadíc

Niektoré hadice vyžadujú pomerne častú kontrolu alebo výmenu v dôsledku pohybu stroja alebo prevádzkových podmienok. Na týchto miestach sa spôsob inštalácie stáva súčasťou špecifikácie návleku.

Rúrkový návlek môže byť vhodný pri výrobe náhradnej hadicovej zostavy. Tam, kde je hadica už pripojená a nedá sa ľahko demontovať, možno namiesto toho zvážiť otvárateľnú konštrukciu.


Rozstrek roztaveného kovu si vyžaduje špecifický dôkaz

Roztavený postriek by sa nemal redukovať na marketingovú frázu ako „extrémne odolný voči teplu“. Ide o špecifické vonkajšie riziko, ktoré by malo byť podložené príslušnou skúšobnou metódou.

BSTFLEXOchranná protipožiarna hadica pre hydraulické hadicebola vyhodnotená pomocou testu striekajúcej roztavenej taveniny BS EN 373. Rovnaké informácie o produkte tiež identifikujú test oderu BS EN 388 a test odolnosti voči oleju BS EN ISO 6530.

Tieto výsledky poskytujú užitočný dôkaz na výber produktu, ale názvy testov by mali zostať priradené k testovanej konštrukcii protipožiarneho návleku. Automaticky nekvalifikujú každý silikónom potiahnutý návlek, typ uzáveru, upravený šev alebo vyrobený kryt dodaný výrobcom.

Pre projekt oceliarne položiť štyri otázky:

  • Ktorá presná konštrukcia protipožiarneho návleku bola testovaná?
  • Aký materiál alebo expozícia bola použitá v teste?
  • Aké bolo trvanie testu a kritérium prijatia?
  • Zodpovedá navrhovaná inštalovaná konfigurácia testovanému produktu?

Ak aplikácia zahŕňa závažnejšiu expozíciu, než akú predstavujú dostupné dôkazy, identifikujte medzeru pred vydaním výrobnej objednávky.

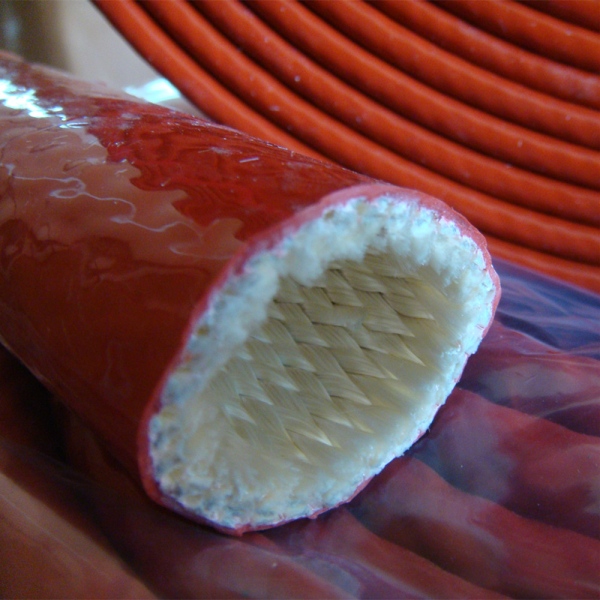

silicone fiberglass fire sleeve

Sálavé teplo a striekajúca roztavená tavenina sú rôzne problémy pri výbere

Hydraulická hadica môže utrpieť tepelnú degradáciu, aj keď sa jej nikdy nedotkne žiadny plameň alebo roztavený kov. Sálavá energia z blízkeho horúceho povrchu môže nepretržite zvyšovať teplotu krytu hadice počas prevádzky.

Pri vystavení sálavému teplu určite vzdialenosť medzi hadicou a zdrojom tepla, dobu prevádzky, dostupný prúdenie vzduchu a prípadnú existujúcu bariéru. Ak je to možné, zlepšite vedenie alebo zväčšite vzdialenosť skôr, než sa spolahnete len na izoláciu.

Potom určite, aká teplota je pre hadicu prijateľná. Účelom protipožiarneho návleku je znížiť vonkajšie tepelné zaťaženie; nemení povolené limity kvapalín, tlaku ani teploty stanovené výrobcom hadice.

Neodhadujte teplotu hadice odpočítaním predpokladaného počtu stupňov od teploty zdroja tepla. Prenos tepla závisí od geometrie inštalácie a prevádzkových podmienok. Ak je teplota chráneného komponentu kritická, overte ju na skutočnej zostave alebo prostredníctvom vhodného technického posúdenia.


Kedy má zmysel ťažký protipožiarny návlek?

Nie každá inštalácia v oceliarni potrebuje najhrubší dostupný návlek. Pridaný materiál mení vonkajší priemer, flexibilitu, inštalačnú vôľu a cenu.

BSTFLEX Textúrovaný sklolaminátový protipožiarny návlek HFRS využíva textúrovanú sklolaminátovú priadzu s povrchovou úpravou zo silikónového kaučuku a má hrubšiu sklolaminátovú štruktúru ako štandardný protipožiarny návlek. Spoločnosť BSTFLEX uvádza hutnícke závody medzi svojimi zamýšľanými aplikáciami.

Vďaka tomu ide o produkt, ktorý sa oplatí posúdiť tam, kde projekt vyžaduje ťažšiu konštrukciu návleku. Nemal by sa vyberať len preto, že označenie „heavy duty“ znie bezpečnejšie.

Porovnajte navrhované štandardné a ťažké konštrukcie s ohľadom na:

Bod porovnania Otázka na posúdenie vzorky
Inštalovaný vonkajší priemer Zmesti sa hrubší návlek pomedzi držiaky, vedenia a susedné komponenty?
Ohýbanie Zachováva hotová zostava požadovaný polomer ohybu stanovený výrobcom hadice?
Mechanický kontakt Bude sa samotný návlek opakovane treť o okolité zariadenia?
Tepelná požiadavka Ktorý produkt disponuje dôkazmi použiteľnými pre požadované vystavenie vplyvom?
Spôsob inštalácie Môže sa vybraná konštrukcia inštalovať cez plánovanú hadicu a armatúry?
Kontrola Môžu technici stále skontrolovať hadicu, koncové armatúry a chránenú trasu?

Výber by mal byť založený na požadovanom konečnom výkone, a nie iba na hrúbke steny.

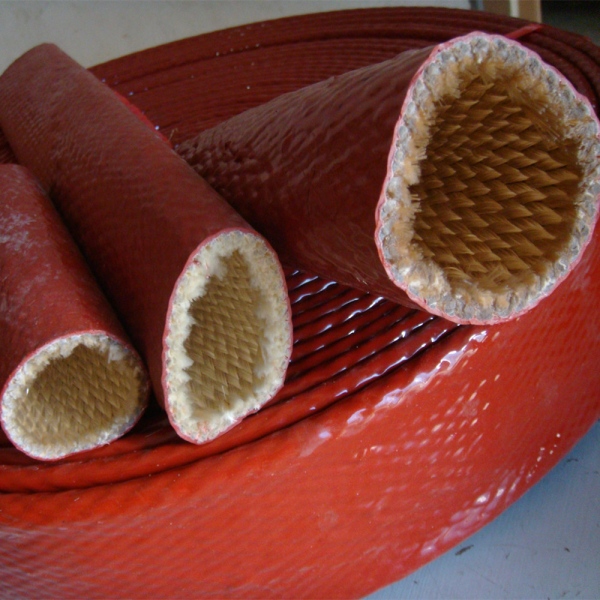

silicone fiberglass fire sleeve

Teplo plus oder: Neodstraňujte jedno riziko a nevytvárajte druhé

Trasy hadíc v oceliarňach často kombinujú tepelné zaťaženie s vibráciami alebo mechanickým kontaktom. V takom prípade by sa kupujúci mal vyhnúť tomu, aby teplo a oder považoval za dve nesúvisiace možnosti v katalógu.

Požiarna hadicová manžeta BSTFLEX má samostatné výsledky testov na roztriekaný materiál a oder. To je užitočné tam, kde sú relevantné oba typy rizík, ale inštalácia si aj tak vyžaduje posúdenie skutočného vzorca kontaktu.

Najprv identifikujte, čo sa o seba trie. Ak je hadica opakovanetlačenia zatláčaná proti ostrej konzole kvôli nesprávnej trase, pridanie ochranného návleku neodstráni základný problém s vedením.

Ak je to možné:

  • opravte trasu hadice;
  • zachovajte požadovaný polomer ohybu;
  • použite vhodné podpery a vôle;
  • oddelte hadice, ktoré sa pohybujú oproti sebe;
  • ochráňte zvyšnú nevyhnutnú zónu tepla a opotrebovania pomocou špecifikovaného návleku.

Pre aplikáciu, v ktorej dominuje trenie pri nízkych teplotách a nie teplo, môže byť lepším riešením špeciálny textilný návlek odolný voči oderu. Požiarna manžeta by sa nemala automaticky považovať za prémiovú voľbu pre každú hadicu na stroji.


Ako by sa mala dimenzovať požiarna manžeta pre hadice v oceliarňach?

Ako počiatočné meranie použite vonkajší priemer hotovej hadice. Označenie hydraulickej hadice (dash number) zvyčajne identifikuje menovitú svetlosť, nie vonkajší priemer cez poťah hadice.

Potom skontrolujte najväčšiu armatúru, objímku alebo konektor, cez ktorý musí rúrkový návlek prejsť. Návlek, ktorý sedí na tele hadice, nemusí prejsť cez dokončený koniec hadice.

Tabuľka veľkostí požiarnych manžiet BSTFLEX Fire Sleeve Size Chart podrobne vysvetľuje samostatné kontroly vonkajšieho priemeru hadice a vôle armatúry.

V prípade inštalácie v oceliarni skontrolujte aj konečný vonkajší priemer po namontovaní návleku. Dodatočná hrúbka steny môže zmenšiť vôľu cez podperu, v blízkosti valcovacej stolice alebo medzi susednými pohybujúcimi sa zostavami.


Nová zostava hadice alebo dodatočná inštalácia (retrofit)?

Nová zostava hadice

Keď sa hadica vyrába alebo vymieňa počas plánovanej údržby, rúrková požiarna manžeta sa zvyčajne dá považovať za súčasť definovaného procesu montáže hadice. Pred konečnou inštaláciou stanovte požadovanú dĺžku návleku a úpravu koncov.

Nemennite schválený proces montáže armatúr od výrobcu hadice len kvôli inštalácii návleku.

Existujúca pripojená hadica

Ak sú obe armatúry už pripojené a prístup ku koncom je obmedzený, vtlačenie nadmerne veľkého rúrkového návleku na miesto môže vytvoriť zbytočne voľnú inštaláciu.

Rozoberateľný ochranný návlek BSTFLEX Snap Wrap Firesleeve je otvárateľná konštrukcia, ktorú možno umiestniť okolo existujúcej hadice. To môže byť užitočné tam, kde je dôležitý prístup na údržbu.

Pre prevádzku v oceliarňach posúďte zatvorený šev a nacvakávacie usporiadanie vzhľadom na skutočný smer tepla a striekajúceho materiálu. Otvárateľný návlek poskytuje prístup na inštaláciu; to však neznamená, že jeho uzáver môže byť umiestnený priamo v akejkoľvek oblasti pôsobenia bez predchádzajúceho posúdenia.


V oblastiach vystavených tavenine záleží na polohe koncov

Chránená hadica má stále prechodové body, kde sa požiarna manžeta končí a začína sa armatúra alebo nechránená hadica. Označte tieto pozície na inštalačnom výkrese.

Zvážte, či striekajúci materiál nemôže vniknúť do odkrytého textilného konca, či sa návlek nemôže zošmyknúť z chránenej časti a či metóda zaistenia zostáva prístupná na kontrolu.

Ak sa vyžaduje tesnenie koncov alebo mechanické zaistenie, špecifikujte schválenú pásku, svorku alebo spôsob ukončenia ako súčasť hotovej zostavy. Nenahrádzajte ich bežnou káblovou sťahovacou páskou alebo univerzálnou páskou len preto, že je ľahšie dostupné počas údržby.

silicone fiberglass fire sleeve

Olej na návleku je signálom pre kontrolu

Hydraulické prostredie je len málokedy úplne bez oleja. Požiarna hadicová manžeta BSTFLEX zahŕňa testovanie odolnosti voči oleju, ale olej zistený na nainštalovanom návleku by mal aj tak vyvolať potrebu kontroly.

Určite, či kontaminácia pochádza z bežnej údržby, nesúvisiaceho zdroja alebo úniku z chránenej hadice alebo tvarovky.

Požiarna manžeta sa nesmie používať na zakrytie:

  • tečúcej hydraulickej tvarovky;
  • poškodeného krytu hadice;
  • obnaženého vystuženia;
  • tepelne poškodenej gumy;
  • zlomu alebo stlačenej časti;
  • neidentifikovaného zdroja kvapaliny.

Pred opätovným nasadením ochranného krytu vyriešte stav hadice.


Ako by mala hutnícka fabrika kontrolovať požiarne manžety?

Intervaly kontroly by mali zodpovedať požiadavkám na údržbu a riziko zariadenia namiesto univerzálneho počtu prevádzkových hodín.

Počas autorizovanej kontroly hľadajte viditeľné zmeny na ochrannom návleku aj na jeho inštalácii:

Oblasť kontroly Na čo sa zamerať
Silikónový povrch Rezy, vážne stvrdnutie, chýbajúci povlak, poškodenie popálením alebo miesta zasiahnuté horúcim materiálom.
Sklolaminátový podklad Obnažené alebo poškodené vlákna a strata zamýšľanej ochrannej steny.
Poloha návleku Pohyb preč od určenej zóny tepla alebo postriekania.
Konce a zaistenie Uvoľnené svorky, poškodená koncová úprava alebo kontaminácia vnikajúca do návleku.
Podkladová hadica Oter, presakovanie, deformácia alebo tepelné poškodenie, ak to prístup na kontrolu umožňuje.
Trasa stroja Nové kontaktné body spôsobené opotrebovaním zariadenia, nastavením alebo zmenou vedenia hadice.

Po významnom incidente s roztriekaným kovom alebo plameňom neposudzujte ďalšiu použiteľnosť iba podľa toho, či návlek z diaľky stále vyzerá nepoškodený. Postupujte podľa schválených kritérií kontroly alebo výmeny pre danú aplikáciu.


Praktická matrica výberu protipožiarnych návlekov pre oceliarske závody

Zistený stav Smer výberu Dôležité overenie
Sálavé teplo s obmedzeným mechanickým kontaktom Štandardný silikónovo-sklenenýprotipožiarny návlek môže byť vhodný. Inštalovaná teplota, veľkosť návleku a pokrytie.
Riziko postriekania roztaveným kovom Použite konštrukciu s príslušnou odolnosťou voči postriekaniu roztaveným kovom. Rozsah testu, smer postriekania, vystavenie švov a koncov.
Teplo plus vibrácie alebo trenie Vyhodnoťte protipožiarny návlek s overeným mechanickým výkonom. Skutočné kontaktné body, vedenie a dôkazy o odieraní.
Náročné prostredie vyžadujúce hrubšiu konštrukciu Porovnajte ťažký texturovaný protipožiarny návlek so štandardným produktom. Vôľa, flexibilita a tepelné dôkazy špecifické pre daný produkt.
Existujúca pripojená hadica bez prístupu ku koncu Vyhodnoťte otvárateľný zacvakávací alebo obaľovací protipožiarny návlek. Tesné usadenie, poloha švu a vystavenie uzáveru.
Iba nízkoteplotné odieranie Zvážte špeciálny návlek proti odieraniu namiesto protipožiarneho návleku. Závažnosť odierania a skutočná okolitá teplota.


Čo by mala oceliareň poslať s dopytom (RFQ)?

Užitočný dopyt by mal identifikovať konkrétne umiestnenie hadice namiesto jednoduchého vyžiadania „vysokoteplotného návleku pre oceliareň“.

Uveďte:

  • identifikáciu zariadenia alebo vedenia;
  • vonkajší priemer hadice a rozmery koncoviek;
  • požadovanú chránenú dĺžku;
  • umiestnenie a vzdialenosť zdroja tepla;
  • bežnú dobu pôsobenia;
  • či je vystavenie roztavenému striekancu alebo plameňu reálne;
  • podmienky odierania a pohybu;
  • hydraulická kvapalina alebo iná pravdepodobná kontaminácia;
  • inštalácia novej zostavy alebo dodatočná montáž;
  • požadované protokol o skúške alebo dokumenty o zhode;
  • množstvo vzorky a odhadovaná výrobná požiadavka;
  • požiadavky na reznú dĺžku, identifikáciu a balenie.

Fotografie pomáhajú identifikovať prostredie, ale rozmerové a prevádzkové informácie by sa mali aj tak poskytnúť. Pre pohybujúce sa zariadenia zahrňte viac ako jednu prevádzkovú polohu alebo poskytnite výkres trasy.


Často kladené otázky

Aký je najlepší protipožiarny návlek pre hydraulické hadice v oceliarni?

Správny návlek závisí od skutočného nebezpečenstva. Silikónom potiahnutý sklolaminátový protipožiarny návlek je bežným východiskovým bodom tam, kde je prítomné vonkajšie sálavé teplo, plameň alebo striekajúci roztavený kov. Ak je hadica vystavená aj silnému oderu, vyhodnoťte mechanický výkon hotového návleku a podľa možnosti upravte trasu hadice.

Môže protipožiarny návlek chrániť hydraulickú hadicu pred striekajúcim roztaveným kovom?

Protipožiarny návlek môže poskytnúť ochranu proti krátkodobému striekaniu roztaveného kovu, ak má konkrétny produkt príslušné skúšobné dôkazy. Toto by sa nemalo vykladať ako ochrana proti ponoreniu, nepretržitému toku roztaveného kovu alebo expozícii mimo testovaných podmienok.

Mám v oceliarni použiť štandardný alebo ťažký protipožiarny návlek?

Rozhodnite sa podľa požiadaviek aplikácie. Ťažšiu textúrovanú konštrukciu sa oplatí zvážiť tam, kde sa vyžaduje väčšia hrúbka steny, ale je potrebné zvážiť aj dodatočný priemer, flexibilitu, vôľu pre armatúry a špecifické testovacie dôkazy produktu.

Môže sa protipožiarny návlek dotýkať horúceho oceľového povrchu?

Neznavrhujte inštaláciu na základe nepretržitého priameho kontaktu, pokiaľ kompletná zostava nebola pre túto podmienku vyhodnotená. Vždy, keď je to možné, zachovajte vhodnú trasu a vzdialenosť od horúcich povrchov, a potom použite protipožiarny návlek na riešenie zostávajúceho vonkajšieho pôsobenia tepla.

Môže byť protipožiarny návlek inštalovaný bez odpojenia hydraulickej hadice?

Štandardný rúrkový návlek vyžaduje vhodnú dráhu prístupu cez koniec. Pre existujúcu pripojenú hadicu možno vyhodnotiť otvárateľnú zacvakávaciu alebo obtáčaciu konštrukciu tam, kde je odpojenie nepraktické.

Nahrádza protipožiarny návlek návlek proti oderu?

Nie automaticky. Protipožiarny návlek sa primárne volí kvôli tepelným rizikám a rizikám spojeným s plameňom, hoci niektoré konštrukcie majú aj overenú odolnosť proti oderu. Tam, kde je oder jediným významným nebezpečenstvom, môže byť vhodnejší špeciálny návlek na hadicu odolný voči oderu.


Požiadať o odporúčanie protipožiarneho návleku pre oceliarne

BSTFLEX vyrába ohňovzdorné návleky zo sklených vlákien potiahnuté silikónom pre hydraulické hadice, káble a priemyselné vedenia pracujúce v náročných tepelných prostrediach. Pre rôzne podmienky inštalácie sú k dispozícii štandardné, odolné a otvárateľné konštrukcie.

Pre oceliarenské alebo hutnícke zariadenia pošlite rozmery hadice, trasu, umiestnenie zdroja tepla, vystavenie striekajúcej vode, pohyb a požadovanú dokumentáciu. Spoločnosť BSTFLEX môže tieto podrobnosti využiť na posúdenie najvhodnejšej existujúcej konštrukcie protipožiarneho návleku a prípravu vzoriek pre danú aplikáciu.

Vyžiadajte si technické údaje, testovacie správy, vzorky alebo cenovú ponuku OEM od BSTFLEX.
