Špecifikácia izolácie priemyselnej pece by mala opisovať viac než len hrúbku rohože. Požadovaná vrstva závisí od konštrukcie pece, teploty v mieste izolácie, dostupného inštalačného priestoru, spôsobu podopretia a plánu údržby. Materiál, ktorý sa hodí na rovný panel steny, môže vyžadovať iný detail inštalácie okolo rámu dverí, rohu, časti strechy alebo odnímateľného revízneho panelu.
Pri špecifikácii rohože z keramických vlákien pre priemyselnú pec definujte spoločne triedu vlákien, hrúbku, hustotu, prevádzkový cyklus, inštalovanú kompresiu, usporiadanie spojov a prejímacie kontroly.To poskytuje výrobcovi zariadenia, dodávateľovi izolácie a nákupnému tímu spoločný základ na posúdenie materiálu a hotovej výstelky.

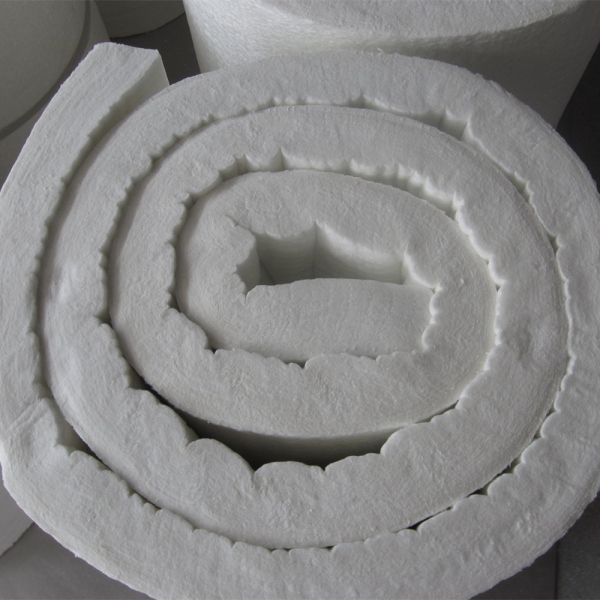

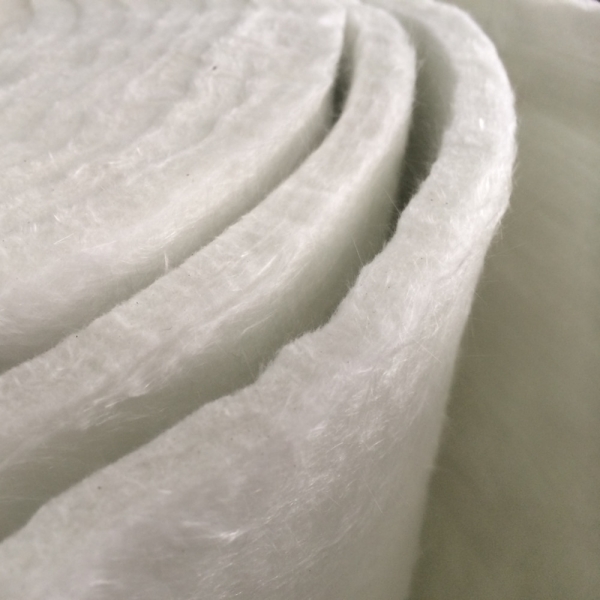

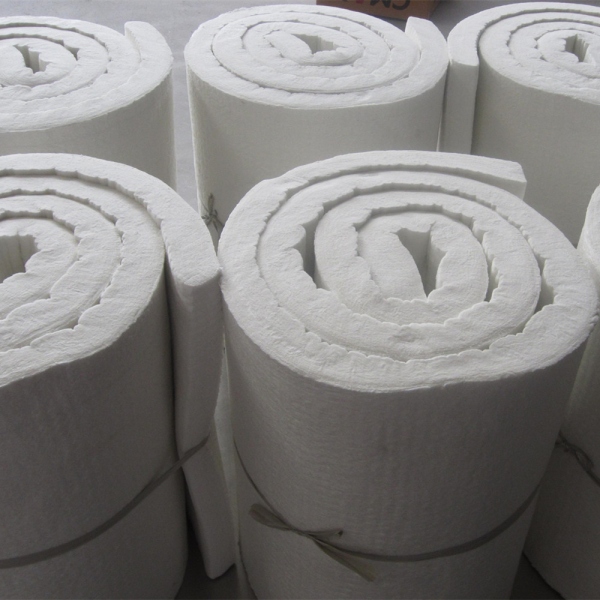

BSTFLEX dodáva izolačnú rohož z keramických vlákien pre aplikácie priemyselnej izolácie vrátane izolácie medzier stien pecí a vyhrievacích zariadení. Táto príručka sa zameriava na informácie, ktoré by mali kupujúci poskytnúť pred vyžiadaním vzorky alebo cenovej ponuky. Nepriradzuje jednu teplotnú triedu každej triede keramických vlákien ani každej konštrukcii inštalovanej pece.
Začnite s izolovanou časťou pece
Pred výberom rohože identifikujte, kde bude nainštalovaná. Priemyselná pec môže obsahovať niekoľko izolačných zón, pričom každá má inú teplotu, usporiadanie podpier a požiadavku na prístup.
- Bočné steny: Identifikujte, či je rohož inštalovaná za ochrannou vrstvou vystavenou teplu, vo vnútri dutiny panelu alebo oproti inému materiálu výstelky.
- Strecha a horné časti: Opíšte, ako je izolácia podopretá a uchytená. Gravitácia, vibrácie a prístup kvôli údržbe môžu ovplyvniť konštrukciu inštalácie.
- Podlaha a oblasti dolných stien: Uveďte, či je materiál vystavený zaťaženiu, nárazom, čistiacim aktivitám alebo zvyškom procesov. S flexibilnou rohožou by sa nemalo zaobchádzať ako s nosným podlahovým materiálom, pokiaľ to kompletný dizajn špecificky neumožňuje.
- Rámy dverí a revízne panely: Uveďte rozmery otvorov, usporiadanie uzáveru a dostupnú hĺbku izolácie. Identifikujte, či je izolácia pripevnená k dverám alebo zostáva v telese pece.
- Potrubia a prechodové časti: Označte zmeny prierezu, rohy, priechody a spoje, kde môže dôjsť k medzerám alebo nadmernej kompresii.
Výkres s označenou izolačnou zónou je užitočnejší než samotný názov modelu pece. Ak jedna objednávka pokrýva niekoľko zón, uveďte ich samostatne namiesto predpokladu, že jedna špecifikácia rohože vyhovuje každému umiestneniu.
Definujte skutočné tepelné zaťaženie
Nastavená teplota pece nemusí byť nutne teplotou, ktorej je vystavená rohož z keramických vlákien. Izolácia môže byť za výstelkou vystavenou teplu, vedľa vzduchového priestoru alebo blízko vonkajšieho plášťa. Každá pozícia môže vytvoriť iný teplotný profil.
Do dopytu zahrňte nasledujúce informácie:
- bežnú prevádzkovú teplotu a miesto, kde sa meria;
- maximálnu alebo krátkodobú špičkovú teplotu s jej trvaním;
- cykly spustenia, odstavenia a iné vykurovacie alebo chladiace cykly;
- nepretržité prevádzkové hodiny a očakávaný ročný vzorec prevádzky;
- atmosféru v peci a všetky príslušné procesné plyny alebo chemické pôsobenie;
- teplotu na horúcom líci, v rámci izolačnej zóny a na plášti, kde bola zmeraná alebo je dostupná.
Klasifikačná teplota, odporúčané podmienky pre nepretržité používanie a teplota kompletnej inštalovanej výstelky nie sú zameniteľné hodnoty. Potvrďte príslušnú triedu keramických vlákien a jej technickú dokumentáciu. Nepoužívajte bod tavenia vlákien alebo všeobecnú klasifikačnú hodnotu ako limit nepretržitej prevádzky pre zostavu pece.
Ak sa vyžaduje tepelný výpočet, uveďte konštrukciu steny, poradie vrstiev, hrúbku každej vrstvy, stav horúcej strany a podmienky okolia. Údaje o tepelnej vodivosti by sa mali porovnávať pri príslušnej strednej teplote a uvádzanej hustote. Údaj o vodivosti bez testovacej teploty a informácií o vzorke nie je dostatočným podkladom na porovnanie dvoch cenových ponúk.
Zvoľte hrúbku v rámci dostupného konštrukčného priestoru
Rohož z keramických vlákien BSTFLEX sa ponúka v rozsahu hrúbok 6–50 mm. Vhodná hrúbka závisí od požadovaného tepelného výkonu a priestoru dostupného v konštrukcii pece. Celý rozsah neznamená, že každá kombinácia hrúbky, hustoty, dĺžky rolky a kašírovania je štandardnou skladovou konfiguráciou.
Pri žiadosti o cenovú ponuku rozlišujte tri rozmery:
- Dodaná hrúbka: menovitá hrúbka rohože pred inštaláciou.
- Inštalovaná hrúbka: priestor obsadený po osadení vrátane stlačenia spôsobeného pridržiavacím systémom alebo okolitými panelmi.
- Dostupná hĺbka dutiny: fyzický priestor medzi obložením rúry, plášťom alebo priľahlými komponentmi.
Ak je rohož stlačená, aby sa zmestila do dutiny, uveďte predpokladaný stav po inštalácii. Nepredpokladajte, že stlačenie hrubšej rohože do menšieho priestoru dáva rovnaký tepelný výsledok ako rohož vyrobená pre túto inštalovanú hrúbku. Stlačenie môže zmeniť hustotu, kontakt medzi vrstvami a spôsob uchytenia izolácie.
Pri viacvrstvovom prevedení uveďte hrúbku každej vrstvy a umiestnenie jej spojov. Projektant izolácie by mal rozhodnúť, či je potrebné spoje presadiť, prekryť alebo inak usporiadať tak, aby vyhovovali konštrukcii rúry. Vyhnite sa aplikácii univerzálnej dĺžky presahu bez zohľadnenia materiálu, očakávanej rozmerovej zmeny a spôsobu inštalácie.
Uvažujte o hustote spolu s hrúbkou
Hustota je špecifikácia materiálu, nie jednoduché hodnotenie kvality. Vyššia hustota neposkytuje automaticky najlepší izolačný výsledok pre každú rúru. Výber by mal zohľadňovať tepelnú vodivosť pri príslušnej teplote, inštalovanú hrúbku, požiadavky na manipuláciu a spôsob podopretia rohože.
Aktuálne informácie o produkte C11 uvádzajú rozsah hustoty 96–128 kg/m³ pre rohož z keramických vlákien. Potvrďte požadovanú kombináciu hustoty a hrúbky podľa cenovej ponuky a príslušných technických údajov. neporovnávajte hodnotu hustoty holého vláknitého jadra s celkovou hmotnosťou kašírovanej alebo inak upravenej zostavy.
Pre vstupnú kontrolu sa dohodnite, či sa hustota overuje priamo alebo prostredníctvom dohodnutej metódy plošnej hmotnosti a hrúbky. Definujte rozmery vzorky, kondicionovanie a postup merania. Predíde sa tým sporom spôsobeným porovnávaním meraní vykonaných pri inom stlačení alebo podmienkach kondicionovania.
Naplánujte si spôsob inštalácie a upevnenia
Rohož z keramických vlákien je flexibilný izolačný materiál. Vyžaduje si vhodné usporiadanie inštalácie, aby zostala na svojom mieste a bola chránená pred podmienkami v peci. Správny spôsob upevnenia závisí od plášťa pece, konštrukcie výmurovky, orientácie, teploty a plánu údržby.
Montáž stien a panelov
Zobrazte vrstvy panelu a spôsob, akým je prikrývka zachytená alebo zaistená. Identifikujte prestupy, upevňovacie body, okraje a prechody. Skontrolujte, či spony alebo podpery nevytvárajú neprijateľný miestny tlak alebo nezanechávajú neizolované medzery po obvode.
Strešná inštalacija a inštalacija nad hlavou
Opíšte podporný systém a smer, v ktorom sa deka inštaluje. Návrh by mal zohľadňovať vlastnú hmotnosť materiálu, tepelné cyklovanie a pohyb konštrukcie pece. Nekopírujte rozostupy kotiev ani množstvá upevňovacích prvkov z nesúvisiacej pece; tieto hodnoty sa musia určiť pre konkrétny systém vymurovky.
Inštalácia dverí a odnímateľného panela
Potvrďte, či je izolácia pripevnená k dverám, upevnená v odnímateľnej kazete alebo nainštalovaná ako samostatná vložka. Opakované otváranie a zatváranie môže narušiť nepodopreté okraje. Reprezentatívna skúška by mala skontrolovať lícovanie, udržanie a to, či sa izolačná rohož posúva pri manipulácii s panelom.
Spoje, rohy a priechody
Označte spoje, rohy, otvory horákov, priechody snímačov a iné prerušenia na výkrese. Tieto miesta si vyžadujú osobitnú pozornosť, pretože izolačná vrstva môže byť na plochom výkrese súvislá, ale po výrobnom spracovaní nesúvislá. Zadefinujte, ako sa hotová zostava uzavrie okolo jednotlivých prvkov.
Skontrolujte prostredie okrem teploty
Priemyselné pece môžu vystaviť izoláciu aj iným vplyvom než len teplu. V závislosti od procesu môže materiál prísť do kontaktu s prúdením vzduchu, vibráciami, vlhkosťou počas odstávky, čistiacimi prostriedkami, procesnými výparmi alebo náhodným mechanickým kontaktom.
Opíšte skutočnú záťaž namiesto používania všeobecných pojmov, ako sú chemická odolnosť alebo odolnosť proti vlhkosti. Identifikujte látku, koncentráciu, ak je známa, teplotu a určite, či je kontakt nepretržitý alebo občasný. Vyžiadajte si informácie o kompatibilite pre konkrétnu triedu, ak by atmosféra mohla ovplyvniť vlákno alebo iné časti konštrukcie.
Ak je rohož zakrytá krycou vrstvou, sieťovinou alebo panelom, špecifikujte túto vrstvu osobitne. Krycia vrstva môže pomôcť udržať izoláciu alebo ju chrániť pred manipuláciou, ale automaticky neoprávňuje kompletnú výstelku na splnenie požiadaviek na oder, rýchlosť plynu, pôsobenie chemikálií alebo protipožiarnu ochranu.
Stanovte požiadavky na kontrolu a prebierku pred objednaním
Schválenie vzorky by malo zodpovedať materiálu a podmienkam inštalácie, ktoré sa použijú vo výrobe. Dohodnite sa na kontrolných bodoch pred zadaním objednávky, najmä ak sa rohož bude rezať na tvarované kusy alebo inštalovať vo viacerých zónach pece.
| Kontrolovaná položka | Na čom sa treba dohodnúť |
|---|---|
| Identita materiálu | Trieda vlákna, špecifikácia výrobku, identifikácia šarže a technické dokumenty dodané s objednávkou. |
| Hrúbka | Menovitá hodnota, tolerancia, miesta merania a či sa meranie vykonáva pred stlačením alebo po ňom. |
| Hustota alebo hmotnosť | Špecifikovaná hustota alebo plošná hmotnosť, jednotky, veľkosť vzorky a či sa hodnota vzťahuje na jadro alebo kompletný spracovaný materiál. |
| Rozmery | Šírka a dĺžka kotúča, veľkosť hárku alebo obrys vyrezaného dielu spolu s rozmerovými toleranciami. |
| Vizuálny stav | Trhliny, lokálne ztenčenie, poškodené hrany, kontaminácia, mokré balenie alebo iné dohodnuté chyby. |
| Inštalačná skúška | Lícovanie okolo rohov a otvorov, ukotvenie, uzavretie spojov a inštalovaná hrúbka. |
| Dôkaz o vystavení teplu | Skúšobná teplota, trvanie, atmosféra, metóda merania a limit akceptácie, ak sa vyžadujú vlastnosti po starnutí v tme. |
Pri novom dizajne pece schválte reprezentatívnu vzorku alebo skúšobnú časť pred začatím opakovanej výroby. Zaznamenajte revíziu výkresu a schválenú špecifikáciu materiálu. Ak sa dizajn pece zmení, skontrolujte, či pôvodná hrúbka, hustota, podpera a detaily spojov zostávajú vhodné.
Dostupné vlastné možnosti
Pre keramickú vláknitú rohož p40 zverejnený sortiment výrobkov pokrýva hrúbku 6–50 mm a uvádzaný rozsah hustoty 96–128 kg/m³, s menovitou šírkou 1 050 mm. Potvrďte dostupnú kombináciu, dĺžku kotúča a balenie pre požadovanú objednávku.
V závislosti od projektu a výrobného posúdenia môžu kupujúci prediskutovať:
- požadovanú hrúbku v rámci dostupného sortimentu výrobkov;
- výber hustoty podliehajúci schválenej špecifikácii materiálu;
- rozmery kotúča a požiadavky na balenie;
- narezané dĺžky, hárky alebo tvary na základe výkresov, kde je to možné;
- množstvá vzoriek a kontrolnú dokumentáciu na schválenie.
Nepredpokladajte, že všetky kombinácie hrúbok, hustôt a rozmerov sú štandardnými zásobami. Pošlite výkres a ročné alebo dávkové množstvo, aby bolo možné pred cenovou ponukou skontrolovať formát dodávky.
Používajte spolu s
Ak zostava pece vyžaduje samostatnú textilnú vrstvu alebo vyrobený žiaruvzdorný kryt, skontrolujte vysokoteplotná tkanina z keramických vlákien ako samostatný materiál. Jeho úloha, výstuž a teplotná vhodnosť musia byť špecifikované pre zostavu; nie je automaticky súčasťou obyčajnej rohože z keramických vlákien.
Pre konštrukciu, ktorá špecificky vyžaduje povrchovú úpravu hliníkovou fóliou, porovnajte samostatnú izolačnú rohož z keramických vlákien s hliníkovou fóliou. Keramické jadro, fólia a systém spájania majú rôzne limity a musia sa posudzovať samostatne.
Súvisiace produkty
- Izolačná rohož z keramických vlákien — obyčajný materiál rohože pre projekty izolácie priemyselných pecí a kachlí.
- Izolačná rohož z keramických vlákien s hliníkovou fóliou — samostatná kašírovaná konštrukcia, keď sa vyžaduje hliníkový povrch.
- Ihlovaná rohož z kremíkových vlákien — ďalší izolačný materiál na posúdenie, keď sa požadovaná trieda vlákna alebo tepelné zaťaženie líši.
- Vysokoteplotné izolačné vlny — porovnajte dostupné rodiny izolačných materiálov.
Často kladené otázky
Akú hrúbku rohože z keramických vlákien mám špecifikovať pre priemyselnú pec?
Začnite od požadovaného tepelného výkonu a dostupnej hĺbky inštalácie. BSTFLEX p40 sa ponúka v rozsahu hrúbok 6–50 mm. Konečný výber závisí aj od triedy vlákna, hustoty, prevádzkového cyklu, inštalovanej kompresie a usporiadania výstelky. Pred objednaním potvrďte požadovanú kombináciu.
Poskytuje rohož z keramických vlákien s vyššou hustotou vždy lepšiu izoláciu?
Nie. Hustota by sa mala hodnotiť spolu s hrúbkou a údajmi o tepelnej vodivosti pri príslušnej strednej teplote. Vyššia hustota môže zmeniť manipulačné a mechanické vlastnosti, ale nemala by sa považovať za automatické zlepšenie tepelného výkonu.
Môže byť rohož z keramických vlákien inštalovaná priamo proti horúcej strane pece?
To závisí od zvolenej triedy vlákien, atmosféry v peci, dĺžky expozície a konštrukcie výmurovky. Potvrďte, či je rohož určená ako žiaruvzdorná vrstva, záložná izolácia alebo vrstva v uzavretej dutine. Samotná hodnota klasifikácie materiálu neschvaľuje kompletnú inštaláciu.
Ako by mali byť usporiadané spoje rohože z keramických vlákien?
Usporiadanie spojov závisí od geometrie pece, počtu vrstiev, očakávanej rozmerovej zmeny a spôsobu uchytenia. Vyznačte spoje a priestupy na výkrese a dohodnite sa s projektantom izolácie na prekrývaní alebo striedavom usporiadaní. Neaplikujte univerzálnu vzdialenosť prekrytia bez kontroly skutočnej konštrukcie.
Môže spoločnosť BSTFLEX dodať rohož z keramických vlákien v vlastných rozmeroch?
Je možné posúdiť požiadavky na špeciálnu hrúbku, hustotu, dĺžku, balenie a vyrezávané diely podľa výkresu. Pre posúdenie výroby uveďte požadované rozmery, toleranciu a množstvo. V ponuke si potvrďte dostupnú kombináciu a formát dodávky.
Požiadajte o posúdenie špecifikácie rohože z keramických vlákien
Pošlite výkres pece alebo náčrt izolačnej zóny, profil prevádzkovej teploty, požadovanú hrúbku, hustotu, rozmery a nákupné množstvo. Určite, či je rohož inštalovaná za žiaruvzdornou vrstvou, vo vnútri dutiny panela alebo ako súčasť odnímateľnej sekcie. Priložte akúkoľvek dokumentáciu o tepelnej vodivosti, zmršťovaní alebo vystavení teplu požadovanú na schválenie.
BSTFLEX podporuje posudzovanie projektov a vývoj vzoriek prostredníctvom svojich OEM a zákazkových výrobných služieb. Špecifikáciu produktu nájdete na stránke izolačná rohož z keramických vlákien BSTFLEX. Pre ostatné skupiny vlákien použite vysokoteplotný selektor izolačných materiálov.
Požiadajte o cenovú ponuku a posúdenie vzorkys podrobnosťami o aplikácii a výkresom. Jasné zadanie inštalácie pomáha zosúladiť výber materiálu, výrobu a vstupnú kontrolu pred opakovanou výrobou.
