Ako vybrať odnímateľný izolačný kryt pre priemyselné filtre

Priemyselné filtre, košové sitá, Y-sitá, puzdrá kazetových filtrov a procesné filtračné nádoby sa často inštalujú v parných potrubiach, systémoch horúceho oleja, chemických spracovateľských závodoch, linkách potravinárskej výroby, strojovniach lodných motorov a zariadeniach na výrobu energie. Keď tieto telesá filtrov pracujú pri zvýšených teplotách, odnímateľný izolačný kryt pomáha znižovať tepelné straty, zlepšuje ochranu personálu a udržiava zariadenie prístupné na kontrolu alebo údržbu.

Výber správneho odnímateľného izolačného krytu pre priemyselný filter nie je len o výbere vysokoteplotnej tkaniny. Kryt musí zodpovedať tvaru filtra, prevádzkovej teplote, frekvencii údržby, usporiadaniu prírub, potrubným pripojeniam, inštalačnému prostrediu a spôsobu upevnenia. Dobre navrhnutý kryt by mal poskytovať spoľahlivú tepelnú izoláciu a zároveň umožniť operátorom rýchle odstránenie a opätovnú inštaláciu, keď je potrebné filtračnú vložku vyčistiť alebo vymeniť.

1. Potvrďte prevádzkovú teplotu

Prvým krokom je potvrdiť trvalú prevádzkovú teplotu telesa filtra a možnú špičkovú teplotu počas spustenia systému, odstavenia alebo abnormálnych prevádzkových podmienok. Parný filter, filter horúceho oleja, výfukový filter alebo chemická filtračná nádoba môžu vyžadovať rôzne izolačné materiály v závislosti od skutočnej povrchovej teploty.

Pre aplikácie so strednými teplotami sa bežne používajú sklolaminátové izolačné materiály. Pre vyššie teploty môže byť potrebná kremičitá izolácia, keramická vláknitá izolácia, vystuženie z nehrdzavejúcej oceľovej siete alebo iné špecializované materiály. Vonkajšia tkanina by sa mala tiež vybrať podľa vystavenia teplu, oderu, olejovej hmle, striekajúcej vode a vonkajším poveternostným podmienkam.

2. Skontrolujte tvar telesa filtra a prístupové body

Priemyselné filtre sú zriedka jednoduché priame komponenty. Teleso filtra môže obsahovať odnímateľný kryt, prírubu so skrutkami, upínací pás, vypúšťací port, odvzdušňovacie pripojenie, manometer, nosnú konzolu, zdvíhaciu rukoväť, vstupné potrubie, výstupné potrubie a nepravidelné prechody telesa. Tieto detaily musia byť zohľadnené pred výrobou izolačného krytu.

Dobrý odnímateľný izolačný kryt pre filter by mal byť na mieru tvarovaný podľa skutočnej geometrie zariadenia. Mal by obsahovať presné výrezy alebo delené sekcie pre potrubné pripojenia, manometre, vypúšťacie otvory, skrutky, rukoväte a konzoly. Ak sa tieto detaily nezohľadnia, kryt môže byť ťažko inštalovateľný alebo môže blokovať bežné body údržby.

3. Vyberte správnu vonkajšiu tkaninu

Vonkajšia vrstva chráni izolačné jadro pred pracovným prostredím. Mala by sa vybrať podľa inštalačných podmienok telesa filtra.

4. Vyberte správne izolačné jadro

Izolačné jadro určuje tepelný výkon odnímateľného krytu. Potrebná hrúbka a materiál závisia od povrchovej teploty filtra, cieľu udržania tepla, bezpečnostných požiadaviek a dostupného montážneho priestoru.

Izolačná rohož zo sklených vlákien je vhodná pre mnoho všeobecných priemyselných aplikácií. Pre systémy s vyššími teplotami možno zvoliť kremičitú izolačnú rohož alebo keramickú vláknitú izolačnú rohož. V niektorých projektoch sa používa viacvrstvová štruktúra na zlepšenie izolačného výkonu a zároveň na zachovanie dostatočnej flexibility krytu na jeho odnímanie a opätovnú inštaláciu.

Ak má zákazník cieľovú vonkajšiu povrchovú teplotu, tieto informácie by mali byť poskytnuté pred výrobou. Pomáhajú výrobcovi odporučiť vhodnú hrúbku izolácie a kombináciu materiálov.

5. Rozhodnite o spôsobe upevnenia

Upevňovací systém ovplyvňuje rýchlosť inštalácie, odolnosť a pohodlie pri údržbe. Pre filtre, ktoré sa často otvárajú, by mal byť spôsob uzáveru jednoduchý na ovládanie a dostatočne pevný na opakované použitie.

6. Zohľadnite vnútorné, vonkajšie a chemické vystavenie

Rovnaký izolačný kryt filtra môže fungovať odlišne v rôznych prostrediach. Vnútorné parné systémy môžu vyžadovať iba udržanie tepla a ochranu personálu. Vonkajšie inštalácie môžu potrebovať odolnosť proti vlhkosti, UV žiareniu, zosilnené šitie, hardvér z nehrdzavejúcej ocele a poveternostne odolnú vonkajšiu tkaninu.

Pre chemické závody, rafinérie, linky spracovania potravín a námorné aplikácie môže byť kryt vystavený chemikáliám, olejom, soľnej hmle, čistiacim kvapalinám alebo umývacím podmienkam. V týchto prípadoch možno zvážiť sklolaminátovú tkaninu potiahnutú silikónom, sklolaminátovú tkaninu potiahnutú PTFE, hliníkový fóliový povrch alebo vystuženie z nehrdzavejúcej oceľovej siete podľa pracovného prostredia.

7. Uistite sa, že kryt umožňuje prístup na údržbu

Hlavnou výhodou odnímateľného izolačného krytu je prístup na údržbu. Pred potvrdením návrhu skontrolujte, ako sa filter otvára, ktoré časti musia zostať viditeľné a ktoré komponenty sa musia pravidelne obsluhovať.

• Vyžaduje sa časté otváranie krytu filtra alebo veka?
• Musí byť manometer viditeľný?
• Sú vypúšťacie a odvzdušňovacie porty používané počas servisu?
• Potrebujú skrutky alebo svorky voľný priestor?
• Musí sa kryt odstraňovať ako jeden kus alebo v niekoľkých častiach?
• Mali by byť izolované aj vstupné a výstupné potrubia?

Zodpovedanie týchto otázok pred výrobou pomáha predchádzať problémom pri inštalácii a zlepšuje dlhodobú použiteľnosť izolačného krytu.

8. Pred výrobou poskytnite presné rozmery

Keďže priemyselné filtre sú často prispôsobené rôznymi výrobcami zariadení, presné meranie je kritické. Odnímateľný izolačný kryt možno vyrobiť podľa technických výkresov, meraní na mieste, fotografií zariadenia, vzorových krytov alebo podrobných meracích listov.

9. Vyberte výrobcu so skúsenosťami s zákazkovou výrobou

Odnímateľný izolačný kryt filtra nie je štandardná plochá deka. Vyžaduje návrh strihu, výber materiálu, šitie, spevnenie, umiestnenie kovania a jasné pochopenie toho, ako sa priemyselné zariadenia udržiavajú v reálnych pracovných podmienkach.

Pri výbere dodávateľa skontrolujte, či dokáže pracovať podľa výkresov, fotografií, vzoriek a meracích hárkov. Tiež overte, či dokáže poskytnúť rôzne materiálové možnosti pre teplotu, oder, vystavenie oleju, vonkajšiu inštaláciu a opakovanú manipuláciu.

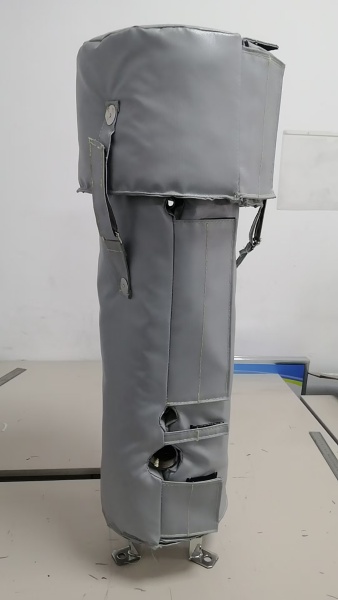

Zakázkové odnímateľné izolačné kryty filtrov od BSTFLEX

BSTFLEX vyrába zákazkové odnímateľné izolačné kryty pre priemyselné telesá filtrov, košové filtre, Y filtre, kartušové filtre, parné systémy, systémy horúceho oleja, zariadenia chemických procesov, lodné potrubia a OEM stroje. Kryty je možné prispôsobiť so sklolaminátovou tkaninou, silikónom potiahnutou sklolaminátovou tkaninou, PTFE potiahnutou sklolaminátovou tkaninou, hliníkovou fóliou potiahnutou sklolaminátovou tkaninou, nerezovou sieťovinou, silikátovou izoláciou, keramickým vláknitým izolantom, nerezovými sponami, popruhmi, suchými zipsami a viazaním drôtom.

Pre telesá filtrov, ktoré vyžadujú udržanie tepla, zníženie povrchovej teploty a jednoduchý prístup pri údržbe, naše "Custom Removable Filter Insulation Cover môže byť vyrobený podľa vašich výkresov, fotografií zariadenia, rozmerov, vzoriek alebo požiadaviek projektu.

FAQ

Aký je najdôležitejší faktor pri výbere odnímateľného izolačného krytu filtra?

Najdôležitejšími faktormi sú prevádzková teplota, tvar telesa filtra, prístup pri údržbe, hrúbka izolácie, výber vonkajšej tkaniny a spôsob upevnenia. Kryt musí presne sedieť na skutočnú konštrukciu zariadenia a musí zostať ľahko odnímateľný počas servisu.

Môže jeden izolačný kryt pasovať na rôzne modely filtrov?

Zvyčajne nie. Priemyselné telesá filtrov majú často rôzne priemery, dĺžky, príruby, porty, manometre, odtoky a usporiadanie potrubí. Zákazkovo vyrobený kryt poskytuje lepšie prispôsobenie a lepší prístup pri údržbe.

Aká vonkajšia tkanina je najlepšia pre vonkajšie izolačné kryty filtrov?

Silikónom potiahnutá sklolaminátová tkanina, PTFE potiahnutá sklolaminátová tkanina, hliníkovou fóliou potiahnutá sklolaminátová tkanina alebo nerezová sieťovinou spevnená tkanina sa môžu zvoliť v závislosti od vlhkosti, oderu, chemického pôsobenia a poveternostných podmienok.

Môže sa izolačný kryt často odnímať?

Áno. Kryt môže byť navrhnutý so suchým zipsom, sponami, popruhmi, D-krúžkami, cvakacími spojmi alebo viazaním drôtom na opakované odnímanie a opätovnú inštaláciu.

Aké informácie by som mal poskytnúť pre cenovú ponuku?

Uveďte priemer telesa filtra, dĺžku, polohu potrubných pripojení, veľkosť príruby, umiestnenie manometra a odtoku, prevádzkovú teplotu, inštalačné prostredie, fotografie, výkresy alebo vzorky.
