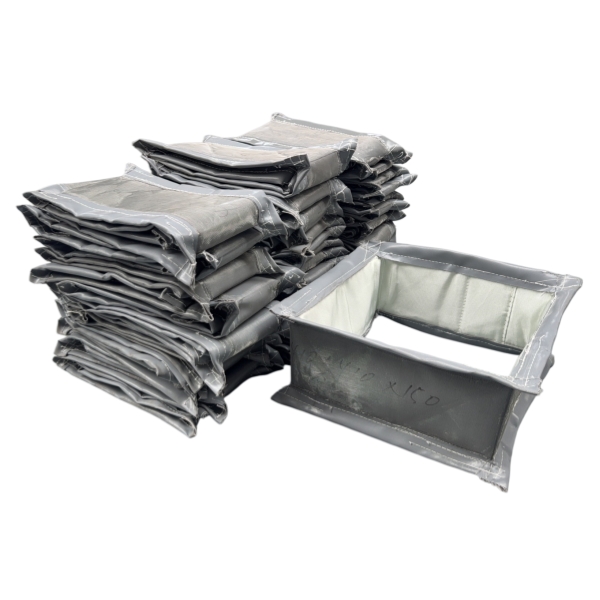

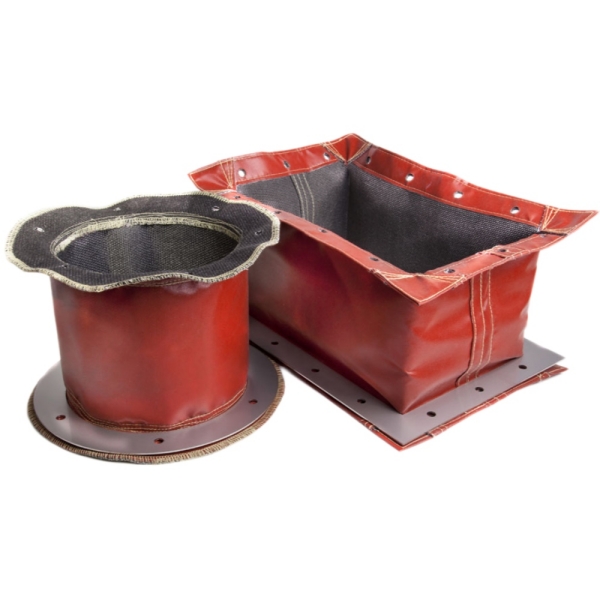

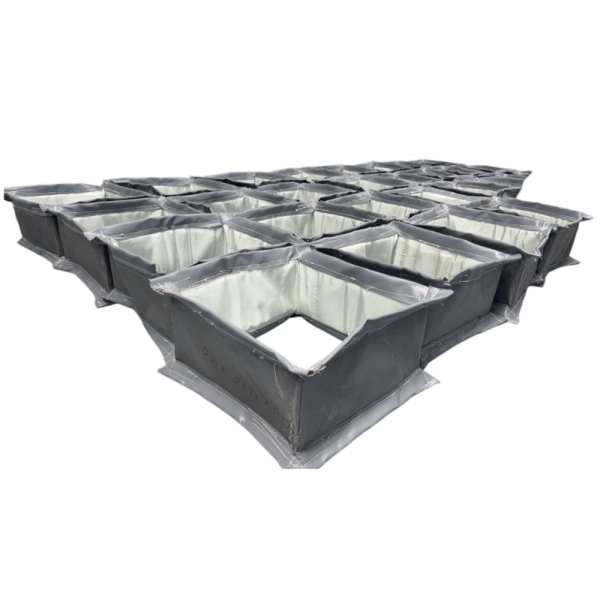

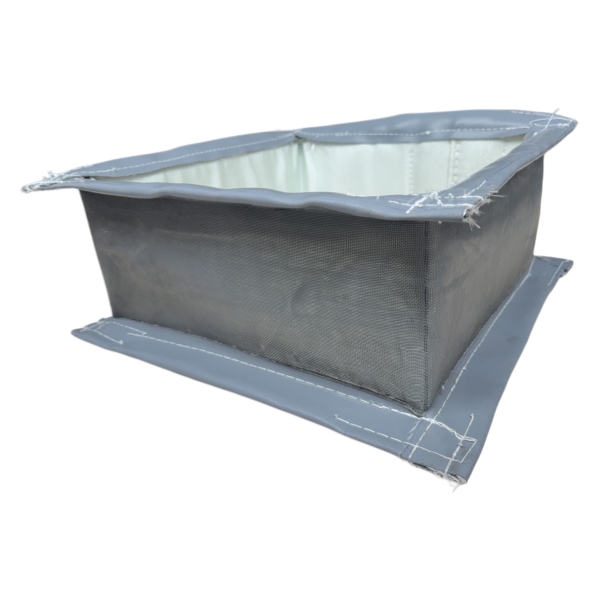

Aobdĺžniková dilatačná škára tkaninyposkytuje flexibilné spojenie medzi veľkými štvorcovými alebo obdĺžnikovými časťami priemyselného potrubia. Umožňuje potrubnému systému prispôsobiť sa tepelnej rozťažnosti, bočnému posunutiu, vibráciám a štrukturálnemu pohybu bez prenosu nadmerného zaťaženia na susedné zariadenia a podpery.
Obdĺžnikové konštrukcie sú obzvlášť bežné v potrubiach na výrobu energie, kotolniach, cementárňach, oceliarňach, peciach, zariadeniach na reguláciu znečistenia ovzdušia a iných inštaláciách, kde je plynová cesta príliš veľká alebo geometricky nevhodná pre konvenčné okrúhle pripojenie.
Na rozdiel od jednoduchého flexibilného textilného pásu musí byť priemyselný obdĺžnikový dilatačný spoj navrhnutý okolo štyroch rovných strán, štyroch rohov, smeru tlaku, pohybu, procesnej teploty a vnútorného prúdenia plynu. Konštrukcia rohov a stabilita pozdĺžnej strany môžu byť rovnako dôležité ako samotný výber flexibilného materiálu.
BSTFLEX vyrába na mieruNekovové tkaninové dilatačné škárypre obdĺžnikové, štvorcové, okrúhle a špeciálne priemyselné potrubné systémy.
Obdĺžniková tkaninová dilatácia – kľúčové inžinierske vstupy
Šírka × Výška | Dĺžka priečky k sebe | Teplota | Tlak | Procesný plyn | Axiálny pohyb | Bočný pohyb | Konštrukcia rohu | Rýchlosť plynu | Zaťaženie prachom | Konfigurácia vložky
Veľké priemyselné systémy na manipuláciu s plynom sa často vyrábajú ako obdĺžnikové alebo štvorcové potrubia, pretože túto geometriu možno efektívne integrovať s veľkými otvormi pre zariadenia a konštrukčnými rozloženiami.
Medzi typické príklady patria spojenia okolo:
Keď sa tieto potrubia zahrievajú a ochladzujú, ich rozmery sa menia. Pevné spojenie medzi sekciami môže prenášať tepelný rast do stien potrubia, prírub, podpier a zariadení.
Aobdĺžnikový dilatačný spoj potrubiavytvára kontrolovanú flexibilnú zónu, kde je možné tento pohyb prispôsobiť.
Základný princíp fungovania je podobný, ale obdĺžniková geometria prináša ďalšie konštrukčné výzvy.
Kruhový kĺb rozdeľuje geometriu plynule po svojom obvode. Obdĺžnikový kĺb obsahuje:
Keď sa kĺb stláča, naťahuje alebo pohybuje do strán, tieto oblasti sa nemusia nevyhnutne deformovať rovnakým spôsobom.
Z tohto dôvodu musia inžinieri zvážiť celý obvod, a nie len rovné časti pásu.
Rohy patria medzi najdôležitejšie detaily v obdĺžnikovej dilatačnej škáre z tkaniny.
Ak je flexibilný materiál nútený do rohovej geometrie, ktorá koncentruje ohybové alebo ťahové napätie, opakované tepelné cykly môžu spôsobiť lokálne opotrebenie, aj keď rovné časti zostávajú v dobrom stave.
Dobrý dizajn rohov by mal umožniť plynulý prechod pohybu medzi susednými stranami a zároveň zabrániť zbytočnej koncentrácii látok.
V závislosti od konštrukcie spoja je možné geometriu rohu navrhnúť pomocou:
Vhodná metóda závisí od rozmerov, konštrukcie pásu, pohybu a prevádzkových podmienok.
S rastúcimi rozmermi obdĺžnikového potrubia sa dlhé strany stávajú náchylnejšími na deformácie spôsobené tlakom a pohybom konštrukcie.
Pod pozitívnym tlakom môžu mať veľké flexibilné plochy tendenciu pohybovať sa smerom von.
Pod negatívnym tlakom ich možno ťahať smerom dovnútra potrubia.
Účinok sa stáva výraznejším so zväčšujúcimi sa rozmermi.
Pri veľmi veľkých spojoch preto môžu projektanti musieť zvážiť:
Pri špecifikovaní obdĺžnikového spoja sú obzvlášť dôležité tri rozmery.
| Rozmer | Čo to predstavuje | Prečo je to dôležité |
|---|---|---|
| Šírka | Rozmer horizontálneho potrubia | Definuje jeden pár rovných strán |
| Výška | Vertikálny rozmer potrubia | Definuje druhý pár rovných strán |
| Osobne | Vzdialenosť medzi pripojovacími rovinami | Vplyvy dostupného flexibilného rozpätia a pohybu |
V prípade projektov výmeny musia byť tieto rozmery prevzaté zo skutočne nainštalovaného systému, a nie odhadnuté z fotografií.
Textilný opasok potrebuje dostatočnú voľnú geometriu, aby sa prispôsobil špecifikovanému pohybu.
Ak je dostupný rozmer medzi plochami veľmi krátky a zároveň je bočný pohyb veľký, flexibilný materiál môže byť vystavený vysokému namáhaniu.
Na druhej strane, samotné pridanie nadmernej voľnej látky môže spôsobiť nekontrolované skladanie a kontakt s vnútornými komponentmi.
Spoj by preto mal byť proporcionálne dimenzovaný podľa dostupného montážneho priestoru a požadovaného posunu.
Axiálny pohyb nastáva pozdĺž hlavného smeru potrubia.
Zahŕňa to:
Obe hodnoty by mali byť špecifikované samostatne.
Napríklad:
Axiálna kompresia: 35 mm
Axiálne predĺženie: 10 mm
Toto poskytuje oveľa užitočnejšie technické informácie, ako keby ste špecifikovali iba „celkový pohyb 45 mm“.
Veľké priemyselné potrubia často zažívajú pohyb kolmý na stredovú čiaru potrubia.
Môže to byť dôsledkom:
Jednou z hlavných výhoddilatačný spoj textilného potrubiaje jeho schopnosť absorbovať značný bočný posun v rámci relatívne kompaktnej inštalačnej dĺžky.
Požadovaný smer pohybu by však mal byť stále jasne identifikovaný, pretože horizontálne a vertikálne bočné pohyby môžu klásť rôzne požiadavky na veľkú obdĺžnikovú zostavu.
Uhlový pohyb nastáva, keď sa jedna spojovacia plocha otáča vzhľadom na druhú.
V obdĺžnikovom spoji to spôsobuje, že sa rôzne časti obvodu pohybujú o rôzne hodnoty.
Jedna strana sa môže stlačiť, zatiaľ čo opačná strana sa naťahuje.
Ak sa očakáva uhlový pohyb, mal by byť zahrnutý v pôvodnom návrhu, a nie považovaný za montážnu toleranciu.
Mnohé priemyselné potrubia zažívajú súčasný axiálny, laterálny a uhlový pohyb.
Napríklad výstup horúcej pece sa môže axiálne rozširovať, zatiaľ čo štrukturálna expanzia posúva potrubie za ňou do strany.
Obdĺžniková tkaninová dilatačná škára dokáže takýto kombinovaný posun zvládnuť, ale geometria pásu musí byť navrhnutá podľa celkovej obálky pohybu.
Lepšie údaje o výzvach k ponukám (RFQ):
Axiálna kompresia: 30 mm
Axiálne predĺženie: 10 mm
Horizontálne laterálne: ±25 mm
Vertikálne laterálne: ±15 mm
Uhlový pohyb: 1,5°

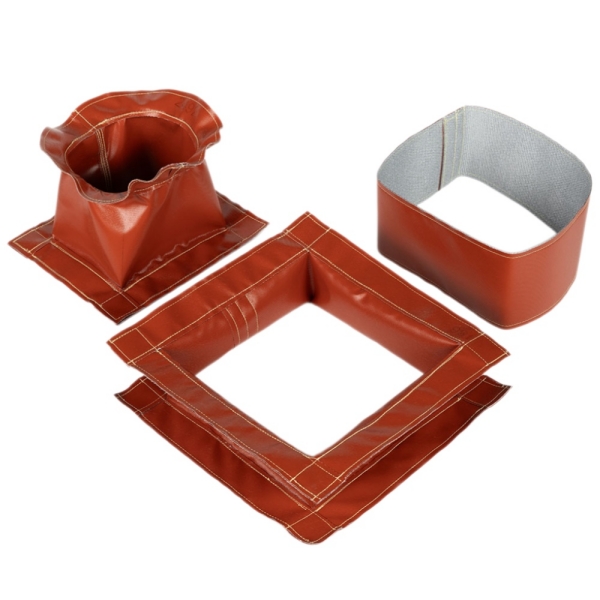

Pásový dizajn využíva flexibilný látkový prvok pripevnený po obvode existujúcich alebo vyrobených kovových rámov.
Táto konštrukcia sa široko používa, pretože flexibilný pás sa často dá obsluhovať oddelene od okolitej oceľovej konštrukcie.
Medzi možné výhody patria:
Pri údržbárskych projektoch je niekedy možné vyrobiť náhradný remeň bez výmeny celej oceľovej zostavy, za predpokladu, že existujúca kovová konštrukcia zostane vhodná.
Niektoré projekty vyžadujú viac než len flexibilný pás.
BSTFLEX dokáže vyhodnotiť kompletné zostavy zahŕňajúce:
Kompletná montáž môže byť užitočná pri výrobe nového systému alebo pri zhoršení stavu existujúcej oceľovej konštrukcie.
Vnútorná vložka môže byť obzvlášť dôležitá vo veľkých obdĺžnikových potrubiach, ktoré prenášajú plyn s vysokou rýchlosťou alebo s obsahom pevných častíc.
Vložka vytvára ochrannú bariéru medzi hlavným prúdom plynu a flexibilným látkovým prvkom.
Jeho funkcie môžu zahŕňať:
Vložka musí stále umožňovať vzájomný pohyb častí potrubia.
Vložka sa nedá navrhnúť nezávisle od pohybu dilatačnej škáry.
Ak nie je k dispozícii dostatočný priestor, pohybujúce sa časti potrubia môžu spôsobiť vzájomné prekážanie komponentov vložky.
Medzi možné následky patria:
Z tohto dôvodu by sa prekrytie a vôľa vložky mali vyhodnotiť vzhľadom na maximálne axiálne a laterálne posunutie.
Obdĺžnikové spoje používané v cementárňach, elektrárňach a iných prašných procesoch môžu zhromažďovať častice materiálu v dutine za vložkou.
Nahromadený prach môže nakoniec zabrať priestor potrebný na pohyb.
To môže mať za následok:
Preto je možné vo vhodných aplikáciách medzi vložku a flexibilný pás zabudovať akumulačnú bariéru.
Mnohé veľké spalinové potrubia pracujú pri tlaku nižšom ako je atmosférický tlak.
Negatívny tlak má tendenciu ťahať flexibilný pás dovnútra.
Na veľkom obdĺžnikovom spoji to môže spôsobiť značnú deformáciu pozdĺž dlhých strán.
Návrh by mal zohľadniť:
Uvedenie iba slova „vákuum“ nestačí. Skutočný návrhový tlak by mal byť súčasťou výzvy na cenovú ponuku.
Pozitívny vnútorný tlak tlačí flexibilný pás smerom von.
Toto môže zvýšiť zaťaženie na:
Väčšie rozmery potrubia môžu zväčšiť sily súvisiace s tlakom, preto by sa mal vždy špecifikovať skutočný prevádzkový a projektovaný tlak.
Obdĺžniková geometria sama o sebe neurčuje materiál.
Flexibilný prvok by sa mal vybrať na základe teploty, zloženia plynu, tlaku a požiadaviek prostredia.
Medzi možné materiálové systémy patria:
| Materiál | Možná funkcia |
|---|---|
| Sklolaminátová tkanina | Výstuž a tepelne odolná textilná podkladová vrstva |
| Silikónom potiahnuté sklolaminát | Flexibilná vonkajšia alebo tesniaca vrstva |
| Tkanina potiahnutá PTFE | Chemicky odolná plynová bariéra |
| Kremičitá tkanina | Ochrana pred horúcou plochou pri vysokých teplotách |
| Tepelná izolácia | Zníženie teploty vďaka flexibilnej montáži |
| Kovová sieťovina alebo vložka | Ochrana proti oderu a prúdeniu |
Podrobné porovnanie materiálov nájdete v našom sprievodcoviMateriály dilatačných škár v tkanine: PTFE, silikón, sklolaminát a oxid kremičitý.
Veľké kotly, pece a dymovody môžu pracovať pri teplotách presahujúcich praktické limity priameho vystavenia niektorým flexibilným tesniacim materiálom.
Namiesto toho, aby každá vrstva musela prežiť plnú procesnú teplotu, môže dilatačný spoj použiť viacvrstvovú tepelnú konštrukciu.
Typická funkčná postupnosť môže zahŕňať:
Horúci plyn
↓
Prietoková vložka
↓
Ochrana pred horúcou plochou
↓
Izolačná vrstva
↓
Výstuž
↓
Flexibilné plynové tesnenie
Skutočná konštrukcia by mala byť vždy určená na základe procesnej teploty, teploty rozrušenia, rýchlosti plynu a chemických podmienok.
Zariadenia na výrobu energie obsahujú množstvo veľkých obdĺžnikových plynových ciest.
Medzi potenciálne lokality patria:
Tieto systémy môžu kombinovať vysokú teplotu, tepelný pohyb, vibrácie, podtlak a popolček.
V dôsledku toho môže byť dizajn vložky a kontrola častíc rovnako dôležité ako materiál tkaniny pásu.
Kanály na spracovanie cementu vytvárajú obzvlášť silné podmienky na odieranie a akumuláciu.
Aplikácie môžu zahŕňať:
Cementový prach sa môže dostať do dutiny dilatačnej škáry a prekážať v pohybe, ak je vnútorná ochranná konštrukcia nedostatočná.
Pre tieto aplikácie poskytnite údaje o stave častíc a rýchlosti plynu spolu s údajmi o teplote a pohybe.
Oceliarne a priemyselné pece môžu vystaviť spoje obdĺžnikových potrubí vysokej teplote plynu a sálavému teplu.
Medzi typické priority dizajnu patria:
V prípade potreby dodatočnej tepelnej ochrany je možné zvážiť tkaniny s vysokým obsahom kremičitého a vhodné izolačné materiály.
Veľké priemyselné ventilátory sa často pripájajú priamo k obdĺžnikovému potrubiu.
V týchto miestach môže dilatačná škára primárne potrebovať zvládnuť:
Materiálová konštrukcia sa preto môže veľmi líšiť od spoja umiestneného priamo na výstupe z vysokoteplotnej pece.
| Faktor dizajnu | Obdĺžnikový spoj tkaniny | Obdĺžnikové kovové vlnovce |
|---|---|---|
| Primárny flexibilný prvok | Technický textilný alebo kompozitný pás | Tvarovaný kov |
| Typická služba | Veľké nízkotlakové plynovody | Systémy kovových potrubných systémov z technického hľadiska |
| Veľké rozmery | Veľmi praktické | Možné, ale mechanicky zložitejšie |
| Bočný pohyb | Vysoká flexibilita | Závisí od konfigurácie mechov |
| Pružinové sily | Všeobecne nízke | Vyššia a závislá od dizajnu |
| Materiálový systém | Možno kombinovať tepelné a chemické vrstvy | Na báze kovových zliatin |
| Výmena flexibilného prvku | Remeň je možné samostatne vymeniť | Zostava vlnovca sa bežne vymieňa alebo opravuje |
Neexistuje žiadna univerzálna maximálna veľkosť.
Tkaninové kompenzátory sú obzvlášť vhodné pre veľké rozmery potrubí, pretože flexibilný prvok je možné vyrobiť po požadovanom obvode namiesto použitia veľkého tvarovaného kruhového vlnovca.
Praktické limity veľkosti závisia od:
Veľmi veľké zostavy môžu byť navrhnuté v prenosných sekciách, ak si to vyžadujú podmienky na mieste.
Veľké obdĺžnikové zostavy sa môžu ťažko prepravovať ako jeden kus.
V závislosti od rozmerov a požiadaviek projektu môže byť kovový rám potrebný:
Pred inštaláciou môžu byť potrebné aj dočasné prepravné zábrany, aby sa zabránilo deformácii rámu.
Spôsob dopravy by sa mal zvážiť už počas návrhu, nie až po dokončení výroby.
Projekty výmeny vyžadujú viac informácií než len šírku a výšku.
Pred výrobou náhrady zozbierajte:
Ak existujúci spoj predčasne zlyhal, odfotografujte aj poškodené oblasti a vysvetlite pozorované zlyhanie.
Staré priemyselné potrubia nie sú vždy dokonale štvorcové.
Dlhodobé tepelné cykly, výrobné tolerancie a štrukturálne pohyby môžu spôsobiť rozmerové rozdiely medzi protiľahlými stranami.
V prípade projektov nahradenia zmerajte:
To môže odhaliť skreslenie, ktoré by nebolo viditeľné pri jednom meraní nominálnej šírky × výšky.
Tkaninový spoj dokáže vyrovnať špecifikované nesúososti, ale nemalo by sa automaticky očakávať, že bude absorbovať neobmedzené výrobné chyby.
Veľké trvalé odsadenie znižuje pohybovú kapacitu dostupnú pre normálnu tepelnú prevádzku.
Akákoľvek známa odchýlka od súososti v studenej polohe by sa preto mala nahlásiť pred výrobou náhradného spoja.
Pri kontrole by sa mala venovať osobitná pozornosť:
Medzi typické príznaky zlyhania patria:
Pre presné technické posúdenie by mal RFQ obsahovať nasledujúce informácie:
| Šírka potrubia | Skutočná šírka v mm alebo palcoch |
| Výška potrubia | Skutočná výška v mm alebo palcoch |
| Dĺžka tvárou v tvár | Inštalovaná vzdialenosť medzi upevňovacími rovinami |
| Prevádzková teplota | Kontinuálna procesná teplota |
| Maximálna teplota | Maximálna hodnota a trvanie expozície |
| Tlak | Pozitívny alebo negatívny prevádzkový a návrhový tlak |
| Procesné médium | Horúci vzduch, výfukové plyny, spaliny alebo iný procesný plyn |
| Axiálna kompresia | Požadovaný pohyb smerom k kĺbu |
| Axiálne predĺženie | Požadovaný pohyb smerom od kĺbu |
| Horizontálne bočné | Požadovaný pohyb do strán |
| Vertikálne bočné | Požadovaný vertikálny pohyb |
| Uhlový pohyb | Požadovaná rotácia, ak je to relevantné |
| Rýchlosť plynu | Rýchlosť prúdenia cez potrubie |
| Častice | Prach, popolček alebo abrazívne pevné látky |
| Vložka | Existujúce alebo požadované podrobnosti o vnútornej vložke |
| Príloha | Pás, skrutková príruba alebo zvarová zostava |
Pre vlastný obdĺžnikový spoj by mal užitočný výkres zobrazovať:
Pre zložité zostavy sa uprednostňujú CAD výkresy, ale dostatok informácií na počiatočné vyhodnotenie môže poskytnúť aj jasný rozmerový PDF súbor alebo technický náčrt.
BSTFLEX vyrába na mieruobdĺžnikové tkaninové dilatačné škárypre priemyselné potrubné systémy rozvádzajúce horúci vzduch, výfukové plyny, spaliny a iné procesné plyny.
Návrhy je možné vyvinúť na základe rozmerov potrubí špecifických pre zákazníka, prevádzkovej teploty, kladného alebo záporného tlaku, pohybu, chemického zloženia plynu, rýchlosti a stavu častíc.
Dostupné konštrukcie môžu kombinovať sklolaminát, silikónom potiahnutú tkaninu, materiály na báze PTFE, silikónovú tkaninu, izolačné vrstvy a vnútorné ochranné systémy podľa požiadaviek aplikácie.
Pre kompletné informácie o produkte navštívteDilatačný spoj z nekovovej tkaniny BSTFLEXstránka.
Pošlite nám svoju šírku × výšku, stavebnú dĺžku, normálnu a maximálnu teplotu, tlak, procesný plyn, axiálny pohyb, horizontálny a vertikálny laterálny pohyb, rýchlosť plynu, stav častíc a dostupné výkresy.
Vyžiadajte si cenovú ponuku na obdĺžnikový dilatačný spoj z tkaniny
