Pri existujúcej zostave hadice môžu byť obe koncové armatúry už pripojené, trasa môže viesť za zariadením a prístup môže byť obmedzený na krátku odkrytú časť. V takejto situácii nie je prvou otázkou pri protipožiarnom návleku menovitý priemer. Je to otázka, či má rúrkový návlek praktickú cestu inštalácie.
Odnímateľný protipožiarny návlek sa otvára po dĺžke, takže ho možno omotať okolo hadice namiesto toho, aby sa navliekal cez koncovú armatúru. Patentné gombíky a suchý zips ponúkajú dva spôsoby, ako tento otvor uzavrieť. Rúrkový protipožiarny návlek zostáva možnosťou, keď je k dispozícii prístup ku koncu alebo keď možno ochranu nainštalovať počas plánovanej výmeny hadice.
Zvoľte formát podľa úlohy inštalácie a údržby a potom overte jeho tepelnú vhodnosť. Rad protipožiarnych návlekov BSTFLEX zahŕňa vyhotovenia so zapínaním na patentky, suchým zipsom a rúrkové vyhotovenia na posúdenie týchto rôznych požiadaviek.
| Rozhodovací bod | Patentkový protipožiarny návlek | Protipožiarny návlek so suchým zipsom | Rúrkový protipožiarny návlek |
|---|---|---|---|
| Inštalačná trasa | Obtočí sa okolo chránenej časti a uzavrie sa v jednotlivých polohách patentiek. | Obtočí sa okolo chránenej časti a uzavrie sa pozdĺž spojovacieho pásika. | Posúva sa pozdĺž zostavy z prístupného konca. |
| Odpojenie hadice | Môže zabrániť odpájaniu armatúr, ak je dostatočný prístup na obtočenie a uzavretie návleku. | Môže zabrániť odpájaniu armatúr, ak možno dosiahnuť a úplne zapojiť uzáver. | Vyžaduje voľnú cestu pre zasunutie z konca; posúďte počas montáže alebo schváleného odpojenia. |
| Následná kontrola | Otvorte potrebné patentky, aby ste odkryli chránenú časť. | Oddeľte spojovacie pásiky, aby ste odkryli chránenú časť. | Prístup pod ním vyžaduje posunutie späť alebo odstránenie návleku tam, kde to zostava dovoľuje. |
| Kontrola kritického uloženia | Zarovnanie patentiek a prekrytie zadržaného materiálu medzi spojovacími prvkami. | Špecifikované prekrytie a úplné zapojenie spojovacích plôch. | Použiteľný vnútorný priemer, priechodnosť armatúry a pokrytie pozdĺž trasy. |
| Užitočný východiskový bod | Dodatočná montáž vyžadujúca opätovne otvárateľný mechanický uzáver s prístupnými polohami zapínania. | Servisovateľný kryt, kde pozdĺžny spojovací pásik vyhovuje prístupu a rutine údržby. | Definovaný proces montáže, kde nie je potrebné pravidelné otváranie pozdĺž návleku. |
| Tepelná akceptácia | Posúďte telo, šev, patentky a nainštalované prekrytie spoločne. | Posúďte telo, šev, spojovací materiál a nainštalované prekrytie spoločne. | Posúďte telo, uloženie a špecifikovanú koncovú úpravu. |
Toto porovnanie identifikuje rozdiely v inštalácii, nie univerzálne poradie tepelnej odolnosti. Kovové patentky automaticky nerobia návlek vhodným pre teplejšiu aplikáciu a uzavretá rúrka sama osebe nestanovuje hodnotenie odolnosti voči plameňu.

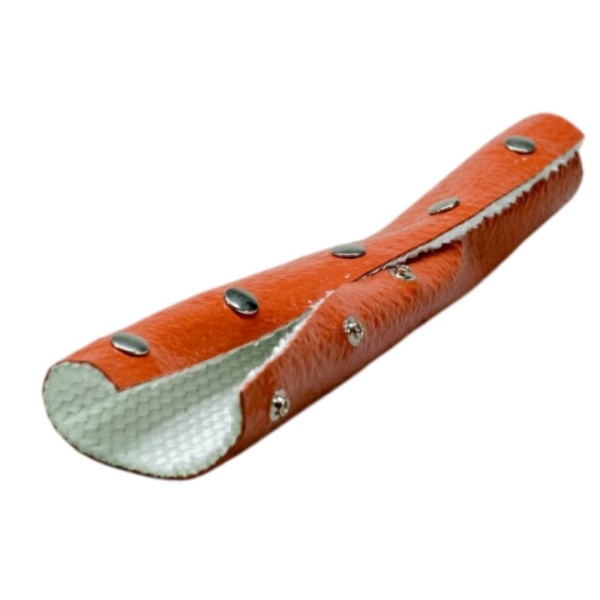

Protipožiarny návlek BSTFLEX snap wrap firesleeve kombinuje ochranu zo sklenených vlákien potiahnutých silikónom s kovovým patentným uzáverom. Návlek možno otvoriť po celej dĺžke, umiestniť okolo zostavy a uzavrieť bez toho, aby sa celý kryt musel navliekať cez armatúru.
Vyhodnoťte túto konštrukciu, keď inštalácia umožňuje dosiahnuť a skontrolovať každú upevňovaciu polohu. V stiesnenom priestore zväzku hadíc potvrďte, že technik dokáže stlačiť spojovacie časti k sebe bez krútenia hadice alebo tlačenia objímky proti konzole.
Dôležitou oblasťou kontroly je aj priestor medzi patentkami. Objímka môže mať zapnutý každý gombík, a napriek tomu stratiť zamýšľané prekrytie v ohybe. Schváľte uzavreté uloženie na skutočnej trase, vrátane vonkajšej strany ohybov a povoleného pohybu zariadenia.
V dohodnutej konštrukcii špecifikujte rozostupy upevňovacích prvkov, prekrytie a koncové polohy. Vyhnite sa predpokladu, že jeden vzor patentiek bude vyhovovať každému priemeru, ohybu alebo chránenej dĺžke.

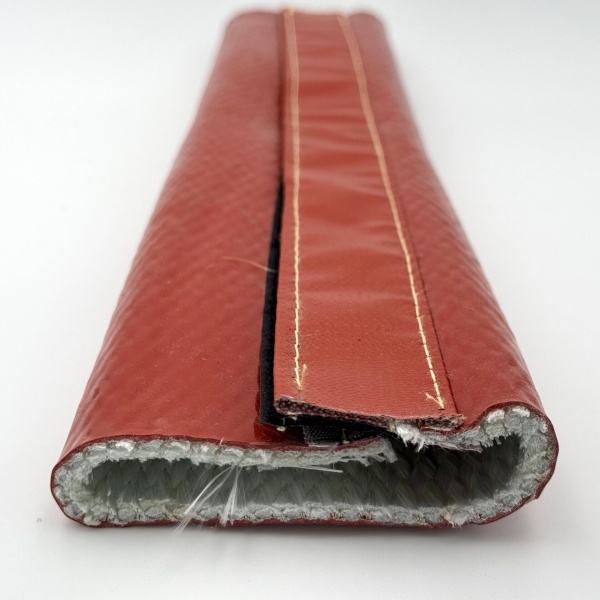

A protipožiarna objímka so suchým zipsom BSTFLEX poskytuje ďalší otvárateľný formát pre existujúce hadice a káble. Produkt VFRS používa silikónom potiahnuté pletené sklolaminátové vlákno s nylonovým suchým zipsom spomaľujúcim horenie, ktorý je vnútorne prišitý pomocou sklolaminátovej nite.
Tento formát stojí za zváženie, keď údržbová rutina zahŕňa otvorenie pozdĺžneho švu a jeho opätovné stlačenie. Skontrolujte, či inštalácia poskytuje dostatočný prístup na zapojenie požadovanej upevňovacej plochy, nielen viditeľného predného okraja.
Nevyberajte uzáver aplikovaním teplotného údaja silikónom potiahnutého telesa na každú súčasť. Vyžiadajte si prevádzkové limity a základ testovania pre hotovú konfiguráciu, vrátane upevňovacieho materiálu, prešívania a ochranného prekrytia.
Tam, kde sa očakáva prach, vlákna, olej alebo procesné nečistoty, zahrňte tieto podmienky do plánu hodnotenia a kontroly uzáveru. Nepredpokladajte, že znečistený upevňovací povrch si zachová svoje pôvodné spojenie. Bežný upevňovací pás s lepiacou vrstvou nie je schválenou náhradou za špecifikovaný šitý uzáver.
Odnímateľný kryt nie je potrebný pre každú dodatočnú montáž. Keď je hadica už naplánovaná na výmenu, rúrková objímka sa môže zvážiť v rámci schválenej montážnej postupnosti. Môže byť tiež praktická tam, kde prístupný koniec a geometria tvaroviek umožňujú inštaláciu bez nadmernej sily.

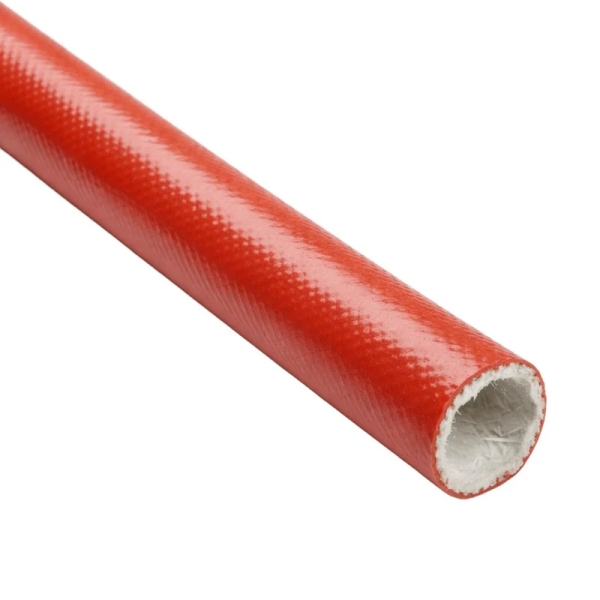

The rúrková protipožiarna objímka BSTFLEX EFRS používa silikónom potiahnuté pletené sklolaminátové vlákno. Nemá žiadny používateľom otvárateľný pozdĺžny uzáver, ktorý by sa mal po inštalácii zapojiť, hoci vôľu tvaroviek, ohyby a úpravu koncov je stále potrebné skontrolovať.
Túto cestu zvoľte, keď je proces inštalácie definovaný a pravidelné otváranie pozdĺž chránenej dĺžky nie je vyžadované. Bežnú rúrkovú objímku neprerezávajte pozdĺžne a nezaobchádzajte s ňou ako s ekvivalentným odnímateľným produktom. To mení pokrytie a zavádza nekvalifikovaný šev.
Špecifikujte vonkajšie rozmery chránenej časti a použiteľné uzavreté uloženie odnímateľnej objímky. Samotná šírka plochého materiálu neurčuje konečný priemer ani zostávajúce prekrytie. Upevnenie suchým zipsom by sa nemalo považovať za povolenie na uzavretie objímky v akejkoľvek vhodnej šírke.
Pre rúrku skontrolujte cestu inštalácie, ako aj konečné uloženie. tabuľka veľkostí protipožiarnych objímok a sprievodca vôľou tvaroviek vysvetľuje tieto rozmerové kontroly samostatne.
Na inštalačnom výkrese identifikujte zdroj tepla a akýkoľvek pravdepodobný smer plameňa, iskier alebo striekajúceho roztaveného kovu. Nechajte si skontrolovať orientáciu švu a prekrytie pre danú expozíciu. Neexistuje žiadna jediná poloha na hodinách, ktorá by bola správna pre každý stroj, a prístupný šev nie je automaticky vhodne chráneným švom.
Skontrolujte celú trasu, nielen rovnú vzorku na pracovnom stole. Označte svorky, podpery a oblasti, kde sa hadica pohybuje. Potvrďte, že uzáver zostáva zapojený, kryt sa nezachytáva a žiadny okraj alebo upevňovací prvok nie je tlačený proti susednej súčasti. Zmeny na podperách hadíc musia nasledovať schválené usporiadanie zariadenia.
Naplánujte, ako sa bude objímka po inštalácii otvárať a kde môže technik vidieť hadicu pod ňou. Pri dlhších trasách zvážte samostatné servisovateľné časti namiesto predpokladu, že jeden súvislý kryt je najlepší. Akékoľvek spoje medzi časťami potrebujú dohodnutý detail pokrytia; samotné pohodlie nedefinuje prijateľné prekrytie.
Zvážte hypotetickú hydraulickú hadicu vedenú popri horúcom zariadení. Oba konce sú pripojené, tvarovky sú väčšie ako telo hadice a tím údržby potrebuje pravidelný prístup na kontrolu krytu pod tepelnou ochranou.
Odnímateľná protipožiarna objímka je rozumným východiskovým bodom, pretože rieši prístup ku koncom aj neskoršiu kontrolu. Porovnajte vzorky so zapínaním na patentky a suchým zipsom na danej trase. Pri verzii s patentkami skontrolujte prístup ku každej upevňovacej polohe a pokrytie medzi nimi. Pri verzii so suchým zipsom skontrolujte úplné zapojenie, skutočnú špecifikáciu upevňovacieho prvku a jeho vhodnosť pre podmienky kontaminácie a expozície.
Teraz zmeňte scenár: hadica sa vymení počas plánovanej odstávky a schválený dizajn nevyžaduje časté otváranie po celej dĺžke. Rúrková objímka sa stáva praktickou alternatívou, pretože proces montáže môže poskytnúť prístup ku koncom. Rozhodnutie sa mení s úlohou údržby, nie preto, že jeden uzáver je univerzálne lepší.
Uveďte bežnú tepelnú expozíciu, vzdialenosť od zdroja, očakávané trvanie a akúkoľvek požiadavku na abnormálny plameň alebo postriekanie. Vyžiadajte si informácie o produkte platné pre navrhovanú konfiguráciu objímky a uzáveru namiesto spoliehania sa na všeobecný popis materiálu.
Tam, kde sa vyžaduje správa o skúške alebo schválenie, skontrolujte, či sa vzťahuje na rovnaký materiál telesa, šev, uzáver a inštalačné usporiadanie. Dôkaz pre neprerezanú rúrkovú objímku by sa nemal automaticky aplikovať na upravenú obopínaciu konštrukciu.
Do kontroly zahrňte prevádzkové limity chránenej hadice. Odnímateľná objímka nezvyšuje jej menovitý tlak ani neoprávňuje na prevádzku nad jej teplotný limit. Nemala by sa špecifikovať ako oprava netesnosti, obmedzovač prasknutia hadice alebo ochrana proti vstreknutiu vysokotlakovej kvapaliny bez samostatnej, výslovnej kvalifikácie na tento účel.
Inštalácia protipožiarnej objímky bez odpojenia hadice opisuje usporiadanie tvaroviek, nie povolenie pracovať na prevádzkovom zariadení. Dodržiavajte postup bezpečného servisu na pracovisku: vypnite a izolujte zariadenie, kontrolujte uloženú hydraulickú a inú energiu a pred prácou overte bezpečný stav. Nechajte horúce súčasti vychladnúť na stav bezpečnej manipulácie.
Pred pridaním krytu nechajte kvalifikovaný personál posúdiť netesnú, teplom poškodenú alebo mechanicky poškodenú hadicu. Nezastierajte existujúcu chybu tepelnou izoláciou ani nesiahajte okolo tlakového vedenia, aby ste uzavreli upevňovací prvok.
Dodatočná montáž objímky môže z práce odstrániť kroky odpojenia a opätovného pripojenia. Neodstraňuje potrebu bezpečného okna na údržbu.
Opätovné otvorenie návleku umožňuje prístup na kontrolu; nedokazuje to, že návlek zostáva použiteľný po každom vystavení vplyvom. Stanovte kritériá prijateľnosti a výmeny pre povrchovú úpravu, telo zo sklenených vlákien, šitie, uzáver a úpravu koncov.
Pred opätovným nasadením skontrolujte, či nie sú prítomné trhliny, poškodené šitie, zdeformované patentky, nedostatočné zaistenie spojov a kontaminácia. Po významnej udalosti zahŕňajúcej plameň alebo postriekanie roztaveným kovom získajte odborné posúdenie alebo vymeňte postihnutú ochranu podľa schváleného postupu. Nepoužívajte úspešné opätovné uzavretie ako jedinú kontrolu prijateľnosti.
Ponechajte identifikáciu návleku a podrobnosti o inštalácii v zázname o údržbe. Náhrada rovnakej farby a približného priemeru nemusí mať rovnakú konštrukciu.
| Informácie | Čo dodávateľ potrebuje |
|---|---|
| Existujúca zostava | Vonkajšie rozmery hadice alebo zväzku, fotografie trasy a umiestnenie armatúr, svoriek a podpier. |
| Inštalačné obmedzenie | Či je prístupný ktorýkoľvek koniec, či je povolené odpojenie a priestor dostupný na obsluhu uzáveru. |
| Chránená časť | Požadovaná dĺžka pokrytia, ohyby, pohyblivé oblasti a akékoľvek navrhované spoje sekcií. |
| Požiadavky na uzáver | Preferencie patentiek alebo suchého zipsu, špecifikované materiály, prekrytie, usporiadanie upevnenia a očakávaná frekvencia kontrol. |
| Expozícia | Zdroj tepla, bežné a krátkodobé podmienky, smer postriekania, kvapaliny a procesná kontaminácia. |
| Požiadavky na prijateľnosť | Relevantné testovacie dokumenty, kontroly vzoriek, vyhodnotenie pohybu a akýkoľvek schválený výkres zariadenia. |
| Formát dodávky | Množstvo, hotové dĺžky alebo dodávka v kotúčoch, identifikácia, farba a požiadavky na balenie. |
Pri opakovaných objednávkach OEM alebo údržby schváľte hotovú vzorku s jej uzáverom a prekrytím, nielen vzorku látky. Porovnajte nainštalovaný výsledok a prístup pri údržbe spolu s cenou za meter.
Popisy sa môžu vzťahovať na kryt otvárateľný po dĺžke, ale neidentifikujú upevňovací systém ani testovanú konštrukciu. Špecifikujte uzáver, tesné uloženie, prekrytie a materiál namiesto objednávania len podľa slova delený.
Z názvu spojovacieho prvku nevyplýva žiadne univerzálne porovnanie. Vhodnosť určuje telo, šitie, usporiadanie švov, expozícia a dôkazy o hotovom výrobku. Kovové kovanie samo osebe nie je dôkazom vyššie hodnotenej ochrannej zostavy.
Kryt zväzku možno posúdiť, ale najprv potvrďte, či je zoskupenie vedení povolené. Uveďte rozmery hotového zväzku a skontrolujte relatívny pohyb, hromadenie tepla, prístup na kontrolu a pokrytie požadované pre každé vedenie.
Nie automaticky. Poskytnite geometriu odbočky alebo konektora na posúdenie. Môže byť potrebný prispôsobený kryt alebo samostatné sekcie; pretiahnutie štandardného návleku cez rozvetvenie môže zanechať nekryté oblasti alebo zabrániť správnemu uzavretiu.
Pre existujúcu inštaláciu pošlite BSTFLEX fotografie trasy hadice, chránenej dĺžky, vonkajších rozmerov a umiestnenia zdroja tepla. Uveďte, či hadica musí zostať pripojená a ako často sa musí návlek otvárať kvôli kontrole.
BSTFLEX dokáže posúdiť možnosti patentkového obopnutia, suchého zipsu a rúrkových variantov vzhľadom na danú inštaláciu, spolu s požiadavkami na dĺžku rezu, identifikáciu a balenie.Vyžiadajte si údaje o produkte, vzorku alebo cenovú ponuku OEM s podrobnosťami o zostave, aby bolo možné navrhovaný návlek skontrolovať v jeho pracovnej polohe.
