Výbertesniaca páska na žubrienkyNie je to len otázka výberu priemeru banky. Dve tesnenia s rovnakým vonkajším profilom sa môžu správať veľmi odlišne, keď sa zmenia ich krycie tkaniny, vnútorné jadrá a povrchové úpravy.
Pre priemyselné pece, kotly, pece, vykurovacie telesá a vykurované kryty je najužitočnejším spôsobom, ako špecifikovať tesnenie typu žubrienka, považovať ho za technickú kombináciu troch prvkov:vonkajší kryt, vnútorné jadro a hotový profil.
Vonkajší textilný materiál určuje veľkú časť odolnosti tesnenia voči nárazom. Jadro riadi kompresiu a zotavenie. Rozmery hrušky a chvosta určujú, ako hotové tesnenie pasuje na zariadenie.
BSTFLEX vyrábaTesniace pásky na žubrienky a vysokoteplotné tesnenia na žubrienkys rôznymi poťahmi zo sklenených vlákien, oxidu kremičitého, keramiky, bazaltu, aramidu a potiahnutých textílií v kombinácii s konštrukciami z vlákien, nehrdzavejúcej ocele a Inconelu.

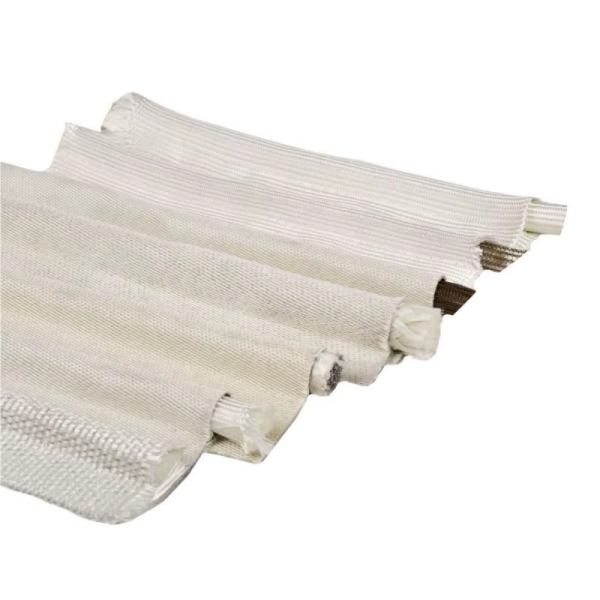

Termíntesniaca páska na žubrienkyopisuje skôr skupinu flexibilných tesniacich profilov než jednu pevnú materiálovú špecifikáciu.
Toto rozlíšenie je dôležité pri získavaní náhradných tesnení. Produkt opísaný iba ako „páska na žubrienky“ technikovi neprezradí, či žiarovka obsahuje sklolaminátové lano, keramické vlákno, sieťovinu z nehrdzavejúcej ocele alebo výstuž Inconel.
Užitočná špecifikácia by mala identifikovať:
Kryt je odkrytá textília obklopujúca žiarovku. Zvyčajne tiež tvorí plochý koniec používaný na upevnenie tesnenia k zariadeniu.
Rôzne krycie materiály by sa mali vyberať podľa tepelnej expozície, oderu, sálavého tepla, chemického kontaktu a okolitých procesných podmienok.

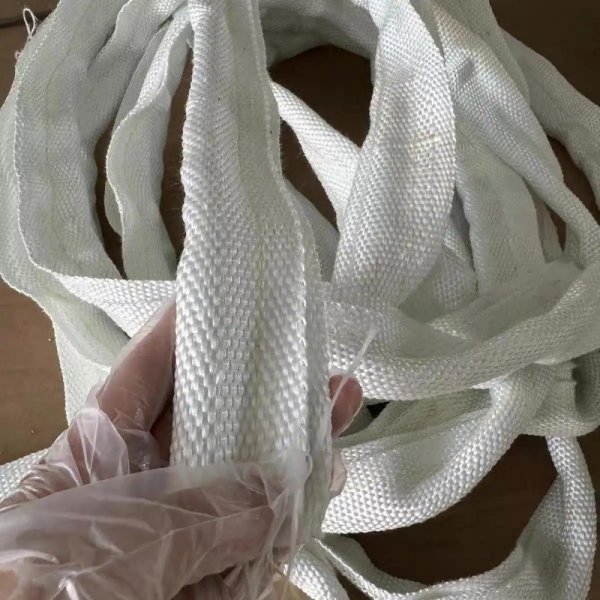

Sklolaminát je praktickým východiskovým bodom pre mnohé priemyselné aplikácie tepelného tesnenia. Poskytuje flexibilnú tkanú konštrukciu, ktorú je možné vytvoriť okolo rôznych jadrových materiálov.
Dôležitou výhodou nie je len samotný sklolaminát, ale aj počet konfigurácií jadra, ktoré je možné pod ním vybudovať.

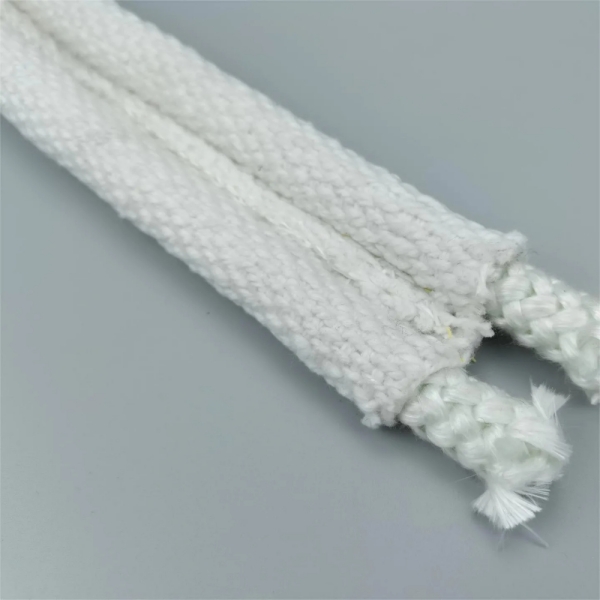

Pre mäkkú konštrukciu z celých vlákien vyrába spoločnosť BSTFLEXKryt zo sklenených vlákien, jadro zo sklenených vlákien, tesnenie z žubrienkyJadro zo sklenených vlákien poskytuje relatívne mäkkú kompresnú odozvu bez kovovej výstuže.

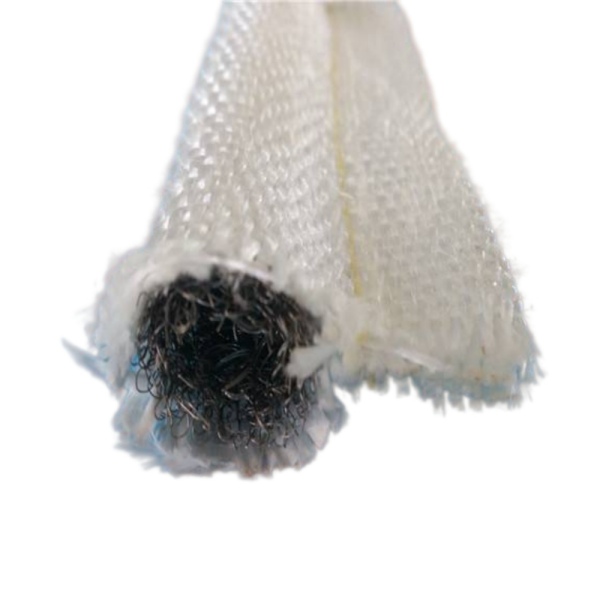

Tam, kde je potrebná väčšia mechanická podpora,Tesnenie z nehrdzavejúcej ocele s krytom zo sklenených vlákienkombinuje textilný poťah so zosilneným kovovým jadrom.

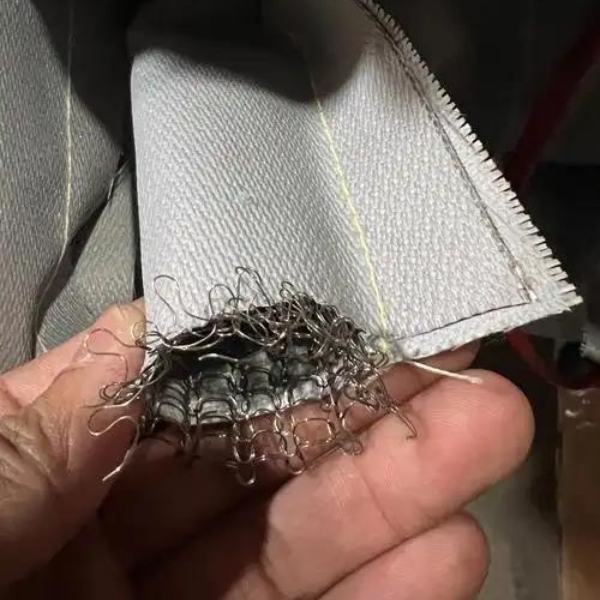

Pre aplikácie vyžadujúce väčšie zloženie žiarovky a nižšiu zatváraciu silu,Tesnenie z dutého jadra z nehrdzavejúcej ocele s krytom zo sklenených vlákienposkytuje ďalšiu kompresnú charakteristiku.
Kremičitá tkanina sa zvažuje, keď tepelné podmienky presahujú praktický rozsah štandardných sklolaminátových konštrukcií alebo keď špecifikácia vyžaduje textilný poťah pre vyššie teploty.
Kryt je možné spárovať s rôznymi jadrami, namiesto automatického použitia oxidu kremičitého v celom tesnení.
Napríklad,Tesnenie z keramického jadra potiahnutého kremičitou látkoukombinuje textilný povrch z oxidu kremičitého so stlačiteľným keramickým vláknitým jadrom.
Pre aplikácie vyžadujúce vnútornú kovovú výstuž,Tesnenie proti žubrienkom s vysokou teplotou s krytom z kremičitej tkaniny a jadrom z Inconelupoužíva odlišný inžiniersky prístup: silikónová tkanina rieši vystavené tepelné prostredie, zatiaľ čo jadro Inconel poskytuje vnútornú kovovú oporu.
Keramické textilné kryty sa používajú pre náročnejšie podmienky tepelného utesnenia, kde je vyžadovaná vysokoteplotná vláknitá konštrukcia.
Výber jadra opäť mení správanie hotového tesnenia.
Ten/Tá/ToKryt z keramickej tkaniny, tesnenie z keramického jadraposkytuje celokeramickú konfiguráciu textílie/vlákna.

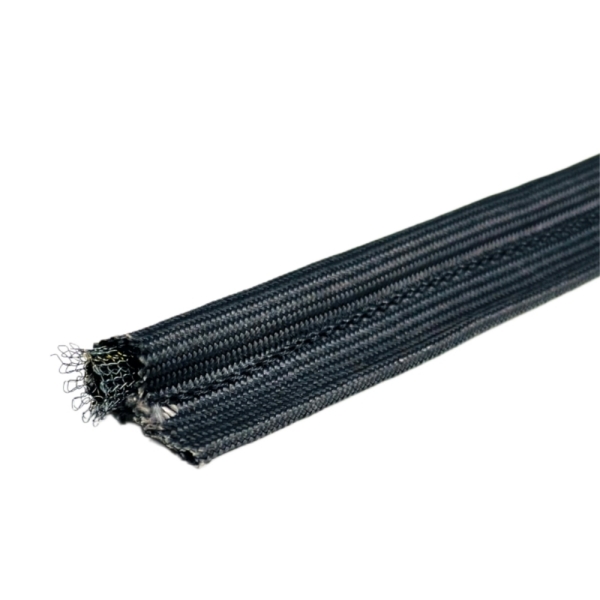

Naproti tomuTesnenie z keramickej tkaniny Inconel Core Tadpolepoužíva kovovú výstuž pod keramickým krytom.
Ak aplikácia zahŕňa aj značné trenie alebo mechanické namáhanie, je možné použiť dodatočnú kovovú pančuchu.Inconel pančucha keramický kryt tkaniny keramické jadro tesnenie žubrienkaje navrhnutý okolo tejto viacvrstvovej konštrukčnej koncepcie.
Povlak alebo úprava môžu zmeniť povrchové vlastnosti tesnenia zo sklenených vlákien bez zmeny podkladovej skupiny vlákien.
Ten/Tá/ToTesniaca páska zo sklenených vlákien s vermikulitovým povlakomje určený na priemyselné tepelné utesnenie, kde je potrebný upravený povrch zo sklenených vlákien a vystužená konštrukcia jadra.
Tento typ konštrukcie je relevantný pre dvierka pecí, kotly, pece, vykurovacie rúry a iné zariadenia na tepelné spracovanie.
Silikónový náter spĺňa odlišné požiadavky od úpravy vermikulitom.
Silikónom potiahnutý povrch zo sklenených vlákien môže poskytnúť hladší potiahnutý exteriér, lepšie ovládateľné vlastnosti a dodatočnú odolnosť voči určitým environmentálnym vplyvom.
Ten/Tá/ToSilikónom potiahnuté tesnenie zo sklenených vlákienPreto je lepšie s ním zaobchádzať ako so samostatnou produktovou radou, než ako s náhradou za každé vysokoteplotné tesnenie zo sklenených vlákien.
Tam, kde je dôležitá chemická odolnosť, vlastnosti uvoľňovania povrchu alebo čistota procesu, možno zvážiť sklolaminát potiahnutý PTFE.
Spoločnosť BSTFLEX vyrábaTesnenie zo sklenených vlákien s povlakom z PTFE a sklolaminátus vnútorným jadrom zo sklenených vlákien.
Keďže PTFE má svoje vlastné tepelné obmedzenia, táto konštrukcia by sa mala voliť podľa skutočnej kombinácie teploty a chemického vystavenia, a nie len na základe teploty.
Sálavé teplo vytvára inú výzvu na utesnenie ako priamy kontakt s teplotou.
Pre zariadenia vystavené značnému žiareniu môže byť do konštrukcie tesnenia zabudovaný reflexný povrch.
Ten/Tá/ToTesnenie z hliníkovaných sklenených vlákienkombinuje textilný substrát zo sklenených vlákien s povrchom odrážajúcim teplo pre aplikácie, kde je súčasťou požiadavky na tesnenie manažment sálavého tepla.
Čadičové vlákno poskytuje ďalšiu možnosť minerálnych vlákien pre priemyselné tepelné utesnenie.

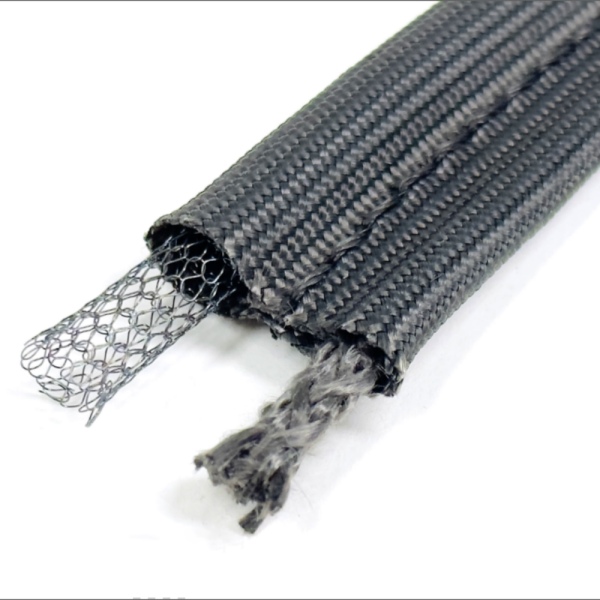

Ten/Tá/ToTesnenie z čadičovej tkaniny, drôteného pletiva a jadra z žubrienkykombinuje tkaný čadičový poťah s vnútorným jadrom z drôtenej sieťoviny, čím poskytuje rovnováhu medzi textilnou flexibilitou a mechanickou výstužou.
Niektoré tesniace prostredia kladú väčší dôraz na oderuvzdornosť a mechanickú odolnosť než na dosiahnutie najvyššej možnej teplotnej odolnosti.
Pre tieto podmienky je možné kombinovať aramidovú textíliu s tepelným vláknitým jadrom.
Ten/Tá/ToTesniaca páska z aramidového krytu zo sklenených vlákienvyužíva tento prístup kombináciou aramidového vonkajšieho plášťa s vnútorným jadrom zo sklenených vlákien.
Krycí materiál dostáva veľkú pozornosť pri špecifikáciách tesnení pre vysoké teploty, ale jadro môže byť rovnako dôležité.
Jadro ovplyvňuje, ako ľahko sa žiarovka stlačí, ako pevne sa zatlačí späť na dosadaciu plochu a ako dobre sa profil obnoví po otvorení dverí.
Jadro zo sklenených vlákien vytvára mäkkú, nekovovú tesniacu banku. Je užitočná tam, kde je flexibilita a prispôsobivosť dôležitejšia ako kovová výstuž.
Hustota a konštrukcia jadra zo sklenených vlákien ovplyvňujú uzatváraciu silu a kompresné správanie hotového tesnenia.
Keramické vlákno sa môže použiť, keď samotné jadro musí byť vhodné pre náročnejšie tepelné prostredie.
Môže sa kombinovať s keramickou tkaninou alebo silikónovou tkaninou v závislosti od požadovaného vonkajšieho povrchu a celkovej konštrukcie tesnenia.
Jadro z nehrdzavejúcej ocele vnáša do žiarovky kovovú výstuž.
Táto konštrukcia môže poskytnúť väčšiu štrukturálnu oporu a užitočnú pružnosť tam, kde tesnenie zažíva opakované kompresné cykly.
Platí to najmä pre priemyselné dvere a panely, ktoré sa často otvárajú počas výroby alebo údržby.
Duté kovové jadro by sa nemalo zamieňať s konvenčným plným alebo hustým sieťovým jadrom.
Jeho otvorená stredová štruktúra umožňuje, aby sa banka pod tlakom ľahšie zmrštila. To môže znížiť silu potrebnú na zatvorenie zariadenia a zároveň umožňuje tesneniu prispôsobiť sa väčším variáciám v tesniacej medzere.
Z tohto dôvodu, atesnenie z dutého jadra žubrienkymôže byť obzvlášť užitočný na veľkých dverách, prístupových krytoch a nerovných spojovacích povrchoch.
Výstuž Inconel sa zvažuje vtedy, keď samotné kovové jadro musí fungovať v náročnejšom tepelnom prostredí.
Môže sa spárovať s kremičitými alebo keramickými krytmi, čím sa vytvorí tesnenie, v ktorom je vonkajšia textília aj vnútorná výstuž zvolená pre náročné použitie.
Drôtené sieťové jadrá poskytujú užitočnú rovnováhu medzi kovovou výstužou a stlačiteľnosťou.
Zliatina sieťoviny, priemer drôtu, hustota pletenia a geometria jadra môžu ovplyvniť, ako žiarovka reaguje pri zaťažení.
| Stavebníctvo | Primárne kapitolycharakteristický | Typický dôvod výberu |
|---|---|---|
| Sklolaminát + jadro zo sklenených vlákien | Mäkká, nekovová kompresia | Všeobecné tepelné utesnenie dverí |
| Sklolaminát + jadro z nehrdzavejúcej ocele | Zosilnená žiarovka | Opakovaná kompresia a mechanická podpora |
| Sklolaminát + duté nerezové jadro | Vysoká stlačiteľnosť | Nižšia zatváracia sila a nerovnomerné medzery |
| Oxid kremičitý + keramické jadro | Vysokoteplotná vláknitá konštrukcia | Náročné tepelné zariadenia |
| Oxid kremičitý + Inconel jadro | Vysokoteplotný kryt s kovovou výstužou | Náročné tepelné a mechanické podmienky |
| Keramika + keramické jadro | Vysokoteplotný textilný/vláknitý systém | Pece a sušiarne |
| Keramické + Inconel jadro | Vysokoteplotný kryt so zosilneným jadrom | Tepelné zariadenia vyžadujúce kovovú podperu |
| PTFE sklolaminát + jadro zo sklenených vlákien | Potiahnutý povrch a mäkké jadro | Chemické alebo procesne špecifické prostredia |
| Hliníkované sklolaminát | Reflexný vonkajší povrch | Vystavenie sálavému teplu |
| Čadič + jadro z drôteného pletiva | Minerálna textília s výstužou | Tepelné a mechanické tesnenie |
| Jadro z aramidu + sklenených vlákien | Odolná textília s mäkkým vláknitým jadrom | Aplikácie s ohľadom na oder |
Jednou z najčastejších chýb pri nákupe je objednávanie náhradného tesnenia iba podľa vonkajšieho priemeru.
Uvažujme tri tesnenia typu žubrienky s rovnakým menovitým priemerom banky:
Ich vonkajšie rozmery sa môžu zdať podobné, ale sila potrebná na stlačenie každej žiarovky sa môže podstatne líšiť.
To ovplyvňuje tlak pri zatváraní dverí, tesniaci kontakt a dlhodobé správanie.
Pri náhradných projektoch by sa preto mala vždy, keď je to možné, identifikovať pôvodná základná konštrukcia.
Profil s bulb-and-chvostom je obzvlášť užitočný tam, kde je potrebné, aby stlačiteľné tesnenie zostalo mechanicky pripevnené k dverám, rámu, poklopu alebo panelu.
Medzi typické priemyselné aplikácie patria:
Dvierka priemyselnej pece predstavujú problém s tepelným aj mechanickým utesnením.
Tesnenie môže zažiť tisíce cyklov kompresie, zatiaľ čo samotný rám dverí sa rozťahuje a sťahuje pri zmene prevádzkových teplôt.
Mäkké sklolaminátové jadro môže byť vhodné, keď sú prioritou nízka uzatváracia sila a prispôsobivosť. Jadro z nehrdzavejúcej ocele možno zvoliť tam, kde je potrebná dodatočná mechanická odolnosť. Duté kovové jadro môže poskytnúť ďalšiu možnosť, kde je potrebná značná kompresia.
Preto je špecifikácia iba „tesnenia dvierok rúry zo sklenených vlákien“ často nedostatočná pre technickú náhradu.
Aplikácie v peciach kladú väčší dôraz na teplotnú odolnosť materiálu.
V závislosti od skutočnej expozície môže byť sklolaminát nahradený alebo doplnený vermikulitom upravenými sklolaminátovými, oxidovými alebo keramickými textilnými konštrukciami.
Treba zvážiť aj vnútorné jadro. Vysokoteplotný vonkajší kryt automaticky neznamená, že každé vnútorné jadro je vhodné pre rovnaké prevádzkové prostredie.
Celý systém tesnenia by sa mal posudzovať ako kompletná konštrukcia.
Pece a systémy tepelného spracovania môžu kombinovať zvýšenú teplotu s častými tepelnými cyklami a rozmerovými pohybmi.
V tomto prostredí sa stávajú obzvlášť relevantnými kryty z kremičitého a keramického textilu, zatiaľ čo možnosti keramických vlákien a jadra z Inconelu umožňujú prispôsobiť vnútornú konštrukciu prevádzkovým podmienkam.
Teplota nie je jediným problémom pri utesnení potrubí a klapiek.
Výber materiálu môžu ovplyvniť aj vibrácie, tlak, zarovnanie povrchu, frekvencia otvárania a chemické zloženie procesného plynu.
Dutý profil môže byť užitočný tam, kde sa mení zarovnanie panelov, zatiaľ čo vystužené kovové jadro môže byť výhodnejšie tam, kde je tesnenie vystavené opakovanému mechanickému cyklovaniu.
Praktický proces výberu by mal začať skôr vybavením než katalógovým materiálom.
Zaznamenajte normálnu nepretržitú teplotu, očakávanú maximálnu teplotu a to, či je tesnenie vystavené priamemu horúcemu plynu, sálavému teplu alebo iba teplote rámu zariadenia.
Skontrolujte prítomnosť olejov, chemikálií, vlhkosti, oderu, prachu, procesnej kontaminácie a sálavého tepla.
Zmerajte medzeru v skutočne zatvorenej polohe. Ak je to možné, skontrolujte niekoľko bodov okolo dverí, pretože medzera nemusí byť rovnomerná.
Žiarovka sa musí dostatočne stlačiť, aby udržala kontakt bez toho, aby sa pri zatváraní vytvorila nadmerná sila.
Podľa vonkajšieho prostredia vyberte sklolaminát, oxid kremičitý, keramiku, čadič, aramid alebo vhodnú potiahnutú tkaninu.
Vyberte si vláknité, nerezové, duté nerezové, Inconel alebo iné jadro podľa požadovanej pevnosti, zotavenia a teplotnej odolnosti.
Šírka a hrúbka chvosta musia byť kompatibilné s upevňovacím pásikom, skrutkami, nitmi, sponami, maticami alebo montážnym kanálom použitým na zariadení.
Pre nový alebo náhradnýtesniaca páska na žubrienky, poskytnutie úplných údajov o aplikácii znižuje riziko výberu nesprávnej konštrukcie.
Štandardné kombinácie katalógov sú užitočnými východiskovými bodmi, ale nepokrývajú všetky problémy s priemyselným tesnením.
Spoločnosť BSTFLEX dokáže vyvinúť vlastné konštrukcie tesnení pre žubrienky zmenou krycieho materiálu, povlaku, vnútorného jadra, priemeru banky, šírky chvosta a konečného profilu.
To umožňuje výrobcovi originálnych dielov (OEM) alebo údržbárskemu technikovi špecifikovať tesnenie zodpovedajúce skutočnému prevádzkovému prostrediu, namiesto toho, aby akceptoval jednu štandardnú konštrukciu.
Inžiniersku logiku možno zhrnúť takto:
Materiál krytu + Konštrukcia jadra + Geometria profilu + Podmienky aplikácie = Hotové tesnenie Tadpole
Tesniaca páska Tadpole je flexibilný tesniaci profil pozostávajúci zo stlačiteľnej banky a plochého montážneho chvosta. Tento termín môže opisovať mnoho rôznych kombinácií krytu a jadra, a nie jeden konkrétny materiál.
Medzi bežné možnosti patria tkaniny zo sklenených vlákien, oxidu kremičitého, keramiky, bazaltu a aramidu, ako aj sklolaminát so silikónovými, PTFE, vermikulitovými alebo hliníkovými povrchovými konštrukciami.
V závislosti od konštrukcie môže žiarovka obsahovať sklolaminát, oxid kremičitý alebo keramické vlákno, drôtené pletivo z nehrdzavejúcej ocele, duté pletivo z nehrdzavejúcej ocele, pletivo Inconel alebo iné technické jadro.
Vláknité jadrá vo všeobecnosti poskytujú mäkšiu kompresiu ako hustá kovová výstuž, hoci skutočná pevnosť závisí od hustoty a konštrukcie jadra. Duté kovové jadrá môžu tiež poskytovať vysokú stlačiteľnosť s kovovou pružnosťou.
Duté jadro je užitočné tam, kde sa žiarovka musí výrazne stlačiť, zariadenie má obmedzenú uzatváraciu silu alebo sa tesniaca medzera okolo dverí alebo panelu mení.
Inconelové jadrá sa používajú pre náročné tepelné aplikácie, kde samotná kovová výstuž vyžaduje odolnosť voči zvýšeným teplotám a mechanickú stabilitu.
Áno. Kombinácia rôznych materiálov je jednou z hlavných výhod konštrukcie tesnení typu žubrienky. Oxid kremičitý sa môže kombinovať s keramickými alebo Inconelovými jadrami, keramická tkanina sa môže spárovať s keramickými alebo kovovými jadrami a sklolaminát sa môže kombinovať s vláknovými, nerezovými alebo dutými kovovými jadrami.
Áno. Na vytvorenie profilu OEM alebo náhradného profilu možno použiť existujúce tesnenie, výkres prierezu, fotografie a rozmery zariadenia.
Neexistuje jediná najlepšia tesniaca páska pre každú rúru, pec, sušiareň alebo tepelný kryt. Správne riešenie závisí od toho, ako kryt, jadro a profil spolupracujú v skutočných prevádzkových podmienkach.
BSTFLEX vyrába na mierutesnenia pre žubrienky, tesnenia pre žubrienky a tesniace pásky pre žubrienkys použitím viacerých textilných materiálov, náterov, vláknitých jadier a možností kovovej výstuže.
Zobraziť kompletnýTesnenie a tesnenie Tadpole BSTFLEXalebo pošlite svoju existujúcu vzorku tesnenia, výkres, prevádzkovú teplotu, priemer banky, šírku chvosta a požadované množstvo na vyhodnotenie a cenovú ponuku.
