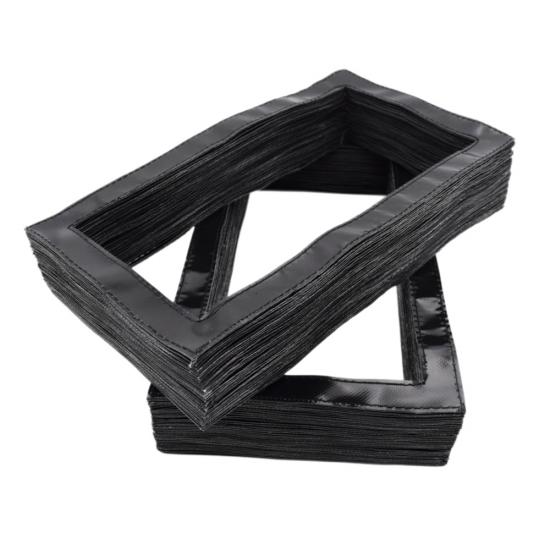

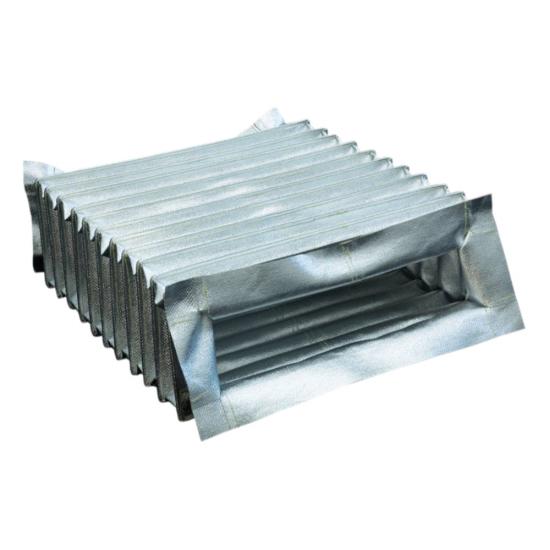

Šité obdĺžnikové vlnovce BSTFLEX sú zákazkové flexibilné ochranné kryty určené pre vedenia strojov, lineárne koľajnice, guľôčkové skrutky, vodiace skrutky, pohony a iné pohyblivé komponenty so štvorcovými alebo obdĺžnikovými profilmi. Ich látková konštrukcia v štýle akordeónu sa pri pohybe stroja rozťahuje a stláča, pričom pomáha chrániť kritické časti pred prachom, kovovými trieskami, oderom, olejom, chladiacou kvapalinou, iskrami a teplom.
Každý obdĺžnikový látkový vlnovec je možné prispôsobiť z hľadiska šírky, výšky, vysunutej dĺžky, stlačenej dĺžky, zdvihu, geometrie záhybov, materiálu a konfigurácie montáže. Dostupné materiály zahŕňajú nylon s povrchovou úpravou, sklolaminát so silikónovým záterom, sklolaminát s PTFE záterom, aluminizovaný sklolaminát a iné technické tkaniny pre štandardné alebo vysokoteplotné aplikácie.
Pre CNC stroje, automatizačné zariadenia, zdvíhacie systémy a priemyselné stroje OEM sú k dispozícii zákazkové príruby, montážne dosky, vystužené konce, zipsy alebo delené konštrukcie.
objednávka (moq):
1Šité obdĺžnikové vlnovce BSTFLEX sú ochranné kryty vyrobené na mieru určené pre lineárne koľajnice, strojné dráhy, vodiace skrutky, guľôčkové skrutky, zdvíhacie mechanizmy, aktuátory a iné pohyblivé komponenty so štvorcovou alebo obdĺžnikovou geometriou. Flexibilná harmoniková konštrukcia sa rozširuje a stláča s pohybom stroja a zároveň pomáha izolovať kritické komponenty od prachu, kovových triesok, abrazívnych častíc, oleja, chladiacej kvapaliny, iskier a tepla.
Na rozdiel od štandardných lisovaných mechov, obdĺžnikové tkaninové mechy je možné navrhnúť podľa skutočného obrysu stroja, zdvihu a inštalačného priestoru. Šírku, výšku, roztiahnutú dĺžku, stlačenú dĺžku, geometriu prehybu, montážne usporiadanie a konštrukciu tkaniny je možné prispôsobiť pre zariadenia OEM, náhradné projekty a špeciálne stroje.
Každá aplikácia má iné požiadavky na pohyb a vôľu. Spoločnosť BSTFLEX dokáže vyrobiť šité obdĺžnikové vlnovce podľa výkresov zákazníka, rozmerov zariadenia alebo existujúcich vzoriek.
Typické prispôsobenie zahŕňa:
| Špecifikácia | Dostupné možnosti |
|---|---|
| Tvar mechu | Obdĺžnikové, štvorcové alebo vlastné |
| Vnútorná šírka | Vlastné |
| Vnútorná výška | Vlastné |
| Vonkajšie rozmery | Vlastné |
| Predĺžená dĺžka | Vlastné |
| Stlačená dĺžka | Vlastné |
| Mŕtvica | Podľa dráhy stroja |
| Látka | Vybrané podľa prostredia |
| Montáž | Príruba, doska, golier, svorka alebo na mieru |
| Uzavretie | Zatvorené, na zips, suchý zips alebo na mieru |
| Výstuž | Voliteľné |
| Produkcia | Výroba prototypov a OEM |
Hĺbka prehybu a počet závitov sa volia podľa požadovaného pomeru predĺženia, stlačeného priestoru a prevádzkového pohybu.
Správny materiál závisí od viac než len teploty. Treba zvážiť oder, chladiacu kvapalinu, olej, iskry, sálavé teplo, chemikálie a frekvenciu pohybu.
BSTFLEX dokáže vyrobiť obdĺžnikové textilné mechy z materiálov ako:
Vhodné na všeobecnú ochranu strojov, kde sa vyžaduje flexibilita, odolnosť proti oderu a kontrola kontaminácie.
Určené pre prostredia so zvýšenou teplotou, horúce stroje a aplikácie vystavené iskrám alebo sálavému teplu.
Vhodné tam, kde sa vyžaduje vyššia teplotná odolnosť, chemická odolnosť a povrch s nízkou priľnavosťou.
Odporúča sa pre zariadenia umiestnené v blízkosti pecí, zlievarní, horúcich spracovateľských liniek alebo iných zdrojov sálavého tepla.
Iné kombinácie materiálov je možné vyhodnotiť podľa skutočného pracovného prostredia.
Obdĺžnikové vlnovce sú vhodné najmä na ochranu exponovaných strojných dráh a lineárnych koľajníc.
Počas obrábania alebo automatizovanej výroby sa môžu odkryté vodiace systémy stretnúť s:
Vlastný vlnovec strojného vedenia pomáha vytvoriť flexibilnú bariéru okolo týchto pohyblivých plôch a zároveň zachovať požadovaný zdvih.
Šité obdĺžnikové vlnovce je možné integrovať do:
Sú obzvlášť užitočné tam, kde má chránená oblasť obdĺžnikový profil alebo kde by sa okrúhly mech nezmestil do dostupného priestoru stroja.
Pre stroje pracujúce v blízkosti pecí, zváracích buniek, zlievarní alebo horúcich výrobných procesov dokáže spoločnosť BSTFLEX vyrobiť vysokoteplotné šité obdĺžnikové vlnovce s použitím tepelne odolných technických tkanín.
V závislosti od aplikácie môžu byť vhodné materiály zahrnuté sklolaminát potiahnutý silikónom, sklolaminát potiahnutý PTFE, sklolaminát s hliníkom a iné technické tkaniny.
Materiál by sa mal vyberať podľa:
Do konštrukcie vlnovca je možné začleniť rôzne montážne usporiadania vrátane:
Pre zariadenia, ktoré sa nedajú ľahko rozobrať, môžu delená alebo zipsová konštrukcia zjednodušiť inštaláciu a údržbu.
Šité obdĺžnikové vlnovce BSTFLEX sa dajú použiť na:
Pre presnú cenovú ponuku a posúdenie návrhu, prosím, uveďte:
Spoločnosť BSTFLEX dokáže vyvinúť prototypy a OEM šité obdĺžnikové vlnovce podľa výkresov, rozmerov alebo požiadaviek aplikácie.
Spoločnosť BSTFLEX kombinuje výrobu tkanín na mieru so skúsenosťami s priemyselnými tepelno-ochrannými materiálmi. To nám umožňuje vyrábať vlnovce pre všeobecné použitie v strojoch aj vysokoteplotné obdĺžnikové vlnovce pre náročnejšie prevádzkové prostredia.
K dispozícii sú zákazkové rozmery, špeciálne materiály, montážne konfigurácie a výroba OEM.
V prípade novej aplikácie nám pošlite rozmery stroja, požadovaný zdvih, prevádzkové prostredie a fotografie alebo technické výkresy na vyhodnotenie.
