Na mieru šité okrúhle vlnovce na ochranu strojov a valcov

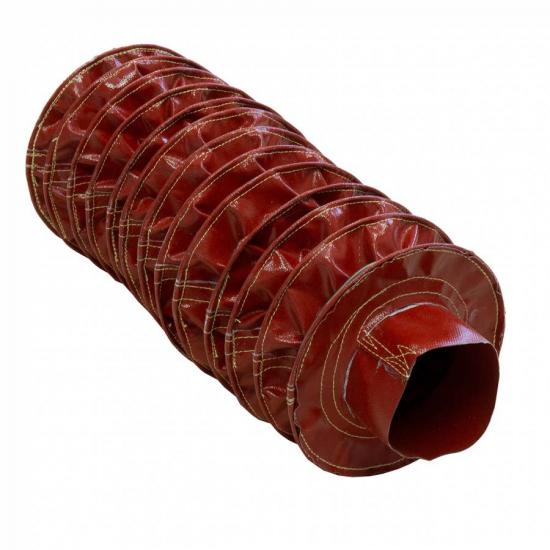

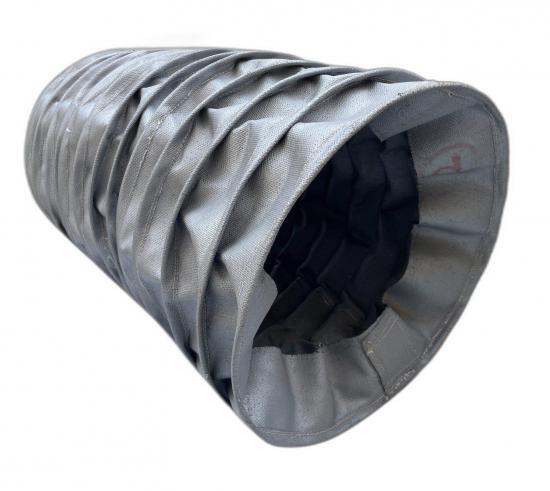

Šité okrúhle mechy

Šité okrúhle vlnovce BSTFLEX sú na mieru vyrobené flexibilné ochranné kryty určené pre tyče hydraulických valcov, guľôčkové skrutky, vodiace skrutky, hriadele, ovládače a ďalšie pohyblivé komponenty strojov. Ich harmoniková konštrukcia sa rozťahuje a stláča s pohybom zariadenia a zároveň pomáha chrániť presné diely pred prachom, abrazívnymi časticami, kovovými trieskami, olejom, chladiacou kvapalinou, teplom a všeobecnou priemyselnou kontamináciou.

Na rozdiel od štandardných lisovaných gumových mechov sa šité textilné mechy dajú vyrobiť v širokej škále priemerov, dĺžok zdvihu, stlačených dĺžok a materiálových kombinácií. Vďaka tomu sú obzvlášť vhodné pre stroje OEM, náhradné ochranné systémy a aplikácie, kde štandardné lisované mechy nemôžu splniť požadované rozmery alebo prevádzkové podmienky.

Zákazková výstavba

Každý okrúhly šitý mech je možné vyrobiť podľa skutočných rozmerov a pohybu chráneného komponentu.

Medzi typické vlastné parametre patria:

Vzťah medzi vnútorným priemerom, vonkajším priemerom, hĺbkou konvolúcie, stlačenou dĺžkou a roztiahnutou dĺžkou sa vyhodnocuje podľa požadovaného zdvihu stroja a dostupného inštalačného priestoru.

Možnosti materiálu

Výber materiálu je jedným z najdôležitejších faktorov ovplyvňujúcich výkon šitého okrúhleho mechu.

Spoločnosť BSTFLEX dokáže vyrobiť mechy z rôznych priemyselných technických tkanín vrátane:

Potiahnutá nylonová tkanina
Vhodné na všeobecnú ochranu strojov, kde sa vyžaduje flexibilita, odolnosť voči oderu a kontrola kontaminácie.

Silikónom potiahnutá sklolaminátová tkanina
Odporúča sa pre prostredia so zvýšenou teplotou a stroje vystavené teplu, iskrám alebo horúcim povrchom.

PTFE potiahnutá sklolaminátová tkanina
Vhodné pre aplikácie vyžadujúce teplotnú odolnosť, chemickú odolnosť a povrch s nízkou priľnavosťou.

Hliníkovaná sklolaminátová tkanina
Používa sa tam, kde je potrebný odraz sálavého tepla okolo pecí, zlievarníckych zariadení, výfukových komponentov alebo iných vysokoteplotných procesov.

Ostatné technické tkaniny
Ďalšie konštrukcie tkanín je možné vyvinúť podľa požiadaviek na teplotu, olej, chladiacu kvapalinu, chemikálie, oder a prostredie.

Ochrana tyče hydraulického valca

Tyče hydraulických valcov sú veľmi citlivé na kontamináciu a mechanické poškodenie. Na odkrytých tyčiach sa môže hromadiť prach, kovové častice a abrazívne nečistoty, čo môže nakoniec ovplyvniť tesnenia a hydraulický výkon.

Vlastný vlnovec hydraulického valca vytvára okolo tyče flexibilnú ochrannú bariéru a zároveň umožňuje normálne vysúvanie a zasúvanie.

Okrúhle šité mechy môžu byť navrhnuté pre:

• Tyče hydraulických valcov

• Tyče pneumatických valcov

• Lineárne aktuátory

• Zdvíhacie valce

• Priemyselné polohovacie systémy

Ochrana guľôčkových skrutiek a vodiacej skrutky

Guľôčkové skrutky a vodiace skrutky vyžadujú čisté prevádzkové povrchy pre spoľahlivý pohyb a presnosť polohovania.

Šité okrúhle vlnovce môžu pomôcť izolovať tieto komponenty od:

• Kovové triesky

• Brúsny prach

• Chladiaca kvapalina

• Kontaminácia olejom

• Abrazívne častice

• Všeobecný odpad z dielne

Zákazkové vlnovce s guľôčkovými skrutkami sa bežne používajú na CNC strojoch, automatizovaných výrobných zariadeniach, polohovacích systémoch a priemyselných obrábacích strojoch.

Ochrana hriadeľa a pohonu

Okrúhle látkové mechy sa dajú použiť aj okolo:

• Rotačné alebo vratné hriadele

• Drážkovanie

• Lineárne aktuátory

• Vretená

• Vodiace tyče

• Teleskopické zostavy

• Mechanické väzby

Flexibilná skladaná štruktúra umožňuje opakovaný pohyb bez nutnosti pevného ochranného krytu.

Vysokoteplotné šité vlnovce

Pre stroje pracujúce v blízkosti pecí, zariadení na horúce procesy, výfukových systémov alebo zdrojov sálavého tepla dokáže spoločnosť BSTFLEX vyrobiť vysokoteplotné tkaninové mechy s použitím tepelne odolných technických textílií.

V závislosti od prevádzkového prostredia je možné zvážiť silikónom potiahnuté sklolaminát, sklolaminát potiahnutý PTFE, hliníkom potiahnutý sklolaminát a iné materiály odolné voči vysokým teplotám.

Teplota nie je jediným faktorom výberu. Správnu látku je potrebné posúdiť aj podľa:

• Sálavé teplo

• Teplota priameho kontaktu

• Expozícia iskier

• Olej a chladiaca kvapalina

• Oder

• Chemikálie

• Mechanické cyklovanie

• Vonkajšia alebo vnútorná služba

Možnosti montáže

Podľa konštrukcie stroja je možné začleniť rôzne koncové konštrukcie.

Medzi typické metódy montáže patria:

• Látkové obojky

• Konce upevnené svorkami

• Prírubové konce

• Zosilnené koncové časti

• Montáž priechodky

• Systémy upevnenia na mieru

Pre komponenty, ktoré sa nedajú ľahko odpojiť, je možné vyrobiť aj delené alebo zipsom uzatvárateľné okrúhle mechy pre jednoduchšiu inštaláciu a údržbu.

Aplikácie

Šité okrúhle vlnovce BSTFLEX sú vhodné pre širokú škálu priemyselných zariadení vrátane:

• CNC stroje

• Obrábacie stroje

• Hydraulické zariadenia

• Pneumatické zariadenia

• Priemyselná automatizácia

• Robotika

• Zdvíhacie zariadenia

• Zlievarne

• Zariadenia na spracovanie kovov

• Baliace stroje

• Systémy na manipuláciu s materiálom

• Stroje na špeciálne účely

Informácie potrebné pre zákazkový mech

Pre výrobu správne šitých okrúhlych mechov, prosím, poskytnite, kedykoľvek je to možné, nasledujúce informácie:

1. Vnútorný priemer

2. Maximálny povolený vonkajší priemer

3. Dĺžka pri plnom stlačení

4. Úplne roztiahnutá dĺžka

5. Požadovaný zdvih

6. Rozmery koncovej montáže

7. Prevádzková teplota

8. Typ kontaminácie alebo expozície životnému prostrediu

9. Frekvencia pohybu

10. Výkres, fotografia alebo existujúca vzorka

Ak nie sú k dispozícii kompletné rozmery, spoločnosť BSTFLEX vie vyhodnotiť aj fotografie, výkresy alebo existujúcu vzorku vlnovca.

Prečo si vybrať šité okrúhle vlnovce BSTFLEX

Spoločnosť BSTFLEX kombinuje zákazkovú textilnú výrobu s rozsiahlymi skúsenosťami v oblasti priemyselných tepelne odolných a ochranných tkanín. To nám umožňuje vyvíjať šité mechy nielen na všeobecnú ochranu strojov, ale aj pre aplikácie so zvýšenými teplotami, sálavým teplom a náročným priemyselným prostredím.

Podporujeme zákazkové rozmery, špeciálne materiály, vývoj prototypov a OEM výrobu.

V prípade nového projektu nám pošlite rozmery vášho mechu, výkres zariadenia, požiadavky na pracovné prostredie a teplotu. Spoločnosť BSTFLEX vám môže odporučiť vhodný materiál a konštrukciu pre vašu aplikáciu.
